| Тип продукта | Усилитель 2-канальный класса AB |
| Бренд | MTX Audio |
| Модель | RT602 |
| Категория | Автомагнитола / Усилитель |
| Размеры (Д × Ш × В) | 310 мм × 180 мм × 55 мм |
| Вес | Примерно 2 кг |
| Питание | 12 В постоянного тока (автомобильный аккумулятор) |
| Выходная мощность (CEA2006) | 2 × 90 Вт RMS на 2 Ом, 2 × 60 Вт RMS на 4 Ом, 1 × 180 Вт RMS в мостовом режиме на 4 Ом |
| Частотная характеристика | 20 Гц - 30 кГц (±1 дБ) |
| Отношение сигнал/шум | >80 дБ (1 Вт) |
| Искажения (THD+N) | ≤1% |
| Активный фильтр | ФВЧ (HPF) и ФНЧ (LPF) 12 дБ/окт, регулируемый от 40 Гц до 400 Гц |
| Чувствительность RCA входа | 100 мВ до 6 В |
| Входы | RCA низкого уровня, высокого уровня (HLI с прилагаемыми адаптерами) |
| Линейный выход | Линейный выход для подключения другого усилителя |
| Минимальное сопротивление | 2 Ом в стерео, 4 Ом в мостовом режиме |
| Защита | Термическая и короткого замыкания (мигающий светодиод) |
| Предохранители | Внутренние, заменять предохранителем того же номинала |
| Обслуживание и очистка | Протирать сухой тканью. Периодически проверять и подтягивать соединения. |
| Безопасность | Отключайте аккумулятор перед установкой. Используйте предохранитель рядом с аккумулятором. Соблюдайте сопротивление. |
| Запасные части и ремонтопригодность | Запасные предохранители. Адаптеры высокого уровня в комплекте. Для ремонта обращайтесь к профессиональному установщику. |
| Общая информация | Высокопроизводительный усилитель для автомобильной аудиосистемы. Бренд: MTX Audio, модель RT602. |
Часто задаваемые вопросы - RT602 MTX Audio
Вопросы пользователей о RT602 MTX Audio
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего автомобильное радио в формате PDF бесплатно! Найдите своё руководство RT602 - MTX Audio и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. RT602 бренда MTX Audio.

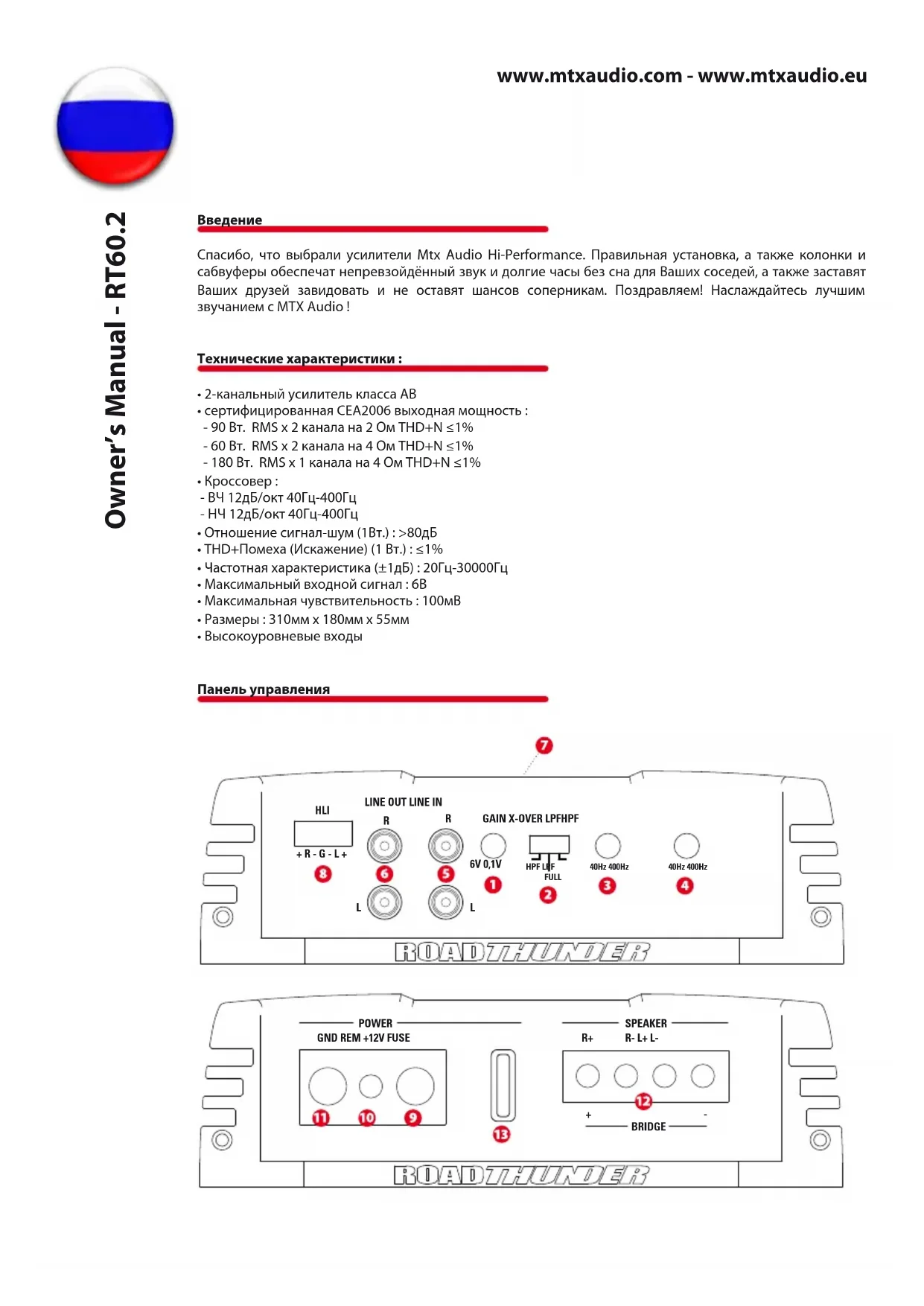

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RT602 MTX Audio
Merci d'avoir fait confiance à MTX en achetant un amplificateur haute performances de la série RoadTHUNDER. Une bonne installation combinée à des haut-parleurs MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...
\section*{Charakteristiques:}
-
Amplificateur 2 canaux Classe-AB
Puisance certifie CEA2006: -
2x 90 watts RMS @ 2 ohms et THD+N ≤1%
- 2x 60 watts RMS @ 4 ohms et THD+N ≤1%
-
1x 180 watts RMS ponté @ 4 ohms et THD+N≤1%
-
Filtre actif :
-
Passe Haut (HPF) 12dB/Oct variable de 40Hz à 400Hz
- Passe Bas (LPF) 12dB/Oct variable de 40Hz à 400Hz
Rapport Signal/Bruit (1 watt):>80dB
- THD+Noise (Distortion) (1 watt): ≤1%
- Réponse en fréquence (±1dB): 20Hz-30000Hz
- Niveau de sensibilité RCA : 100mV à 6V
- Dimensions: 310 mm × 180 mm × 55 mm
- Entres haut niveau
Connecteurs et réglages
Réglages:
1 Niveau de sensibilité (GAIN) - Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,1 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la mesure à fond.
Ajuster le niveau de sensibilité
- Tourner le potentiemetre dans le sens contraire des aiguilles d'une montre (au minimum)
- Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
- Augmenter le potentiometre "Gain" jusqu'à entendre de la distortion (son dégradé)
- Diminuer le niveau d'une heures sur le potentiametre
- Notre amplificateur est calibre avec la source
2 Commutateur filtré actif salle-bas (LPF) salle-haut (HPF):
- En position "HPF", le contrôle actifonne haut est en fonction
- En position "LPF", le contrôle actif passé bas est en fonction
- En position "FULL", le contrôle actif n'est pas en fonction
3 Réglage de la fréquence de coupure passé-haut (HPF):
Ce potentiemetre permit d'ajuster la frquence de coupure salle-haut de 40 à 400Hz (12dB/occt)
Réglage de la fréquence de coupure passe-bas (LPF):
Ce potentiemetre permet d'ajuster la frquence de coupure pass-bas de 40 à 400Hz (12dB/occt)
5 Entrées RCA (LOW INPUT): Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 6 Volts. MTX recommende d'utiliser des cables RCA "twistés" de qualité ( comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
Sortie ligne (LINE OUT): Ce bornier vous permet de brancher (de chainer) un autre amplificateur. Il vous faut utiliser un cable RCA vendu séparation.
LED d/allumage et de protection :
- Ils s'allument en rouge lorsque l'amplificateur est en fonctionnement normal.
- Ils clignottent pour indiquer que l'amplificateur est en protection termique ou en court-circuit. Lorsque l'ampli est passé en protection, il faut l'eteindre puis le rallumer pour qu'il fonctionne à nouveau.
Entres haut-niveau (HLI): Voitre amplificateur MTX accepte le signal provenant des cables haut-parleur de vour source (dans le cas ou voitre source ne serait pas equipee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de brancher les adaptateurs dans le connecteur "HLI".
9 Connecteur d'alimentation (+12V): C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation à moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommendé l'utilisation de cable de 10mm2.
10 Connecteur "Remote"(REM): C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
1 Connecteur de masse (GND) - C'est le bornier qui doit être relié à la masse de votre vehicule. Une masse de trèsonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable que pour l'alimentation (10mm2).
12 Connecteurs haut-parleurs (SPEAKER): Connecter vos haut-parleur à ces borniers. Il faut respecter les phases pour obtenir la meilleure qualité sonore. Des inversions de polarité peuvent dégrader le grave et la qualité sonore. Mode ponté (BRIDGE): pour pointer les sorties haut-parleur, utiliser les connecteurs droit(+) et gauche(-) (+ et L-). Attention: ne pas pointer l'ampli avec une impédance de moins de 4 ohms.
Fusibles - Lorsque'un fusible fond, il faut le remplacer par un fusible de meme valeur. Les fusibles sont situés sous I'ampli. Attention: ne jamais utiliser un fusible plus puissant.
Manuel - RT60.2
Installation et montage
MTX you recommend de faire appel à un installerur spécialise pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager libre amplificateur, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche votre système audio.
- Déconnectez la masse de la batterie du vehicule.
- Determine l'emplacement de voire amplificateur MTX. Sa position ideale est a plat, le logo oriente vers le haut. Il faut que I'air puisse bien circuler autour de I'ampli pour assurer un refroidissement optimal.
Repérez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention à bien vérifier de ne pas percer dans le réserveir, dans une durée ou encore dans le système électrique du vehicule. Vous pouvez visser votre amplificateur.
- Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marqu ^ 出 +12V^ sur l'amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage a travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endommage pas. Attention a bien utiliser la section de cable recommandede.
- Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez maintainant connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
- Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de cable que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du vehicule.
- Connectez un cable de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrête de votre source. Il est parfois marqué "remote" ou "power antenna".
- Connectez les cables RCA de votre source aux borniers marqués "LOW INPUT".
Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher les cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "HLI".
-
Connectez les cables des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter les phases. Le (+) de votre haut-parleur se connecte au (+) du bornier sur l'ampli. Le (-) de votre haut-parleur se connecte au (-) du bornier. Une inversion de phase peut être à l'origine d'un manque de grave ou d'une mauvaise qualité sonore. Attention, l'impédance minimum est 2 ohms en stéreo et 4 ohms en mode ponté.
-
Verifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnectcer la masse de la batterie. Puis placez le fusible dans son porte fusible.
Attention: le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre, pour commencer les réglages.
Résolution des problèmes
PROBLEMES
CAUSES
SOLUTIONS
Le LED "Power" (rouge) "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "REM" ne s'allume pas "+"12V" n'est pas allimenté en +12V Brancher du +12V au connecteur "+"12V"
La masse est insuffisante Verifer la connexion à la masse
Le fusible est cassé Remplacer le fusible en vérifier la polarité
Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source mais il n'y a pas de son Les cables haut-parleurs ne sont pas Reprendre les branchements branchés (ou déconnectés)
Le "GAIN" est au minimum Monter le gain
Son distordu Le volume sur la source est trop fort Baiser le volume sur la source
Le "GAIN" est regle trop haut Reduire le "GAIN" sur I'amplificateur
Niveau de grave faible
Les haut-parleurs sont hors phase
Reprendre les branchements en respectant
la phase
Vous n'tutilizez pas des subs MTX ?
Acheter des subs MTX!
Le fusible claque
L'ampli est a fond
Baisser le volume
Les cables d'alimentation sont inversés
Branchez les en respectant la polarité
L'amplificateur est en panne
Retournez le en réparation
