MANUALE UTENTE RT602 MTX Audio

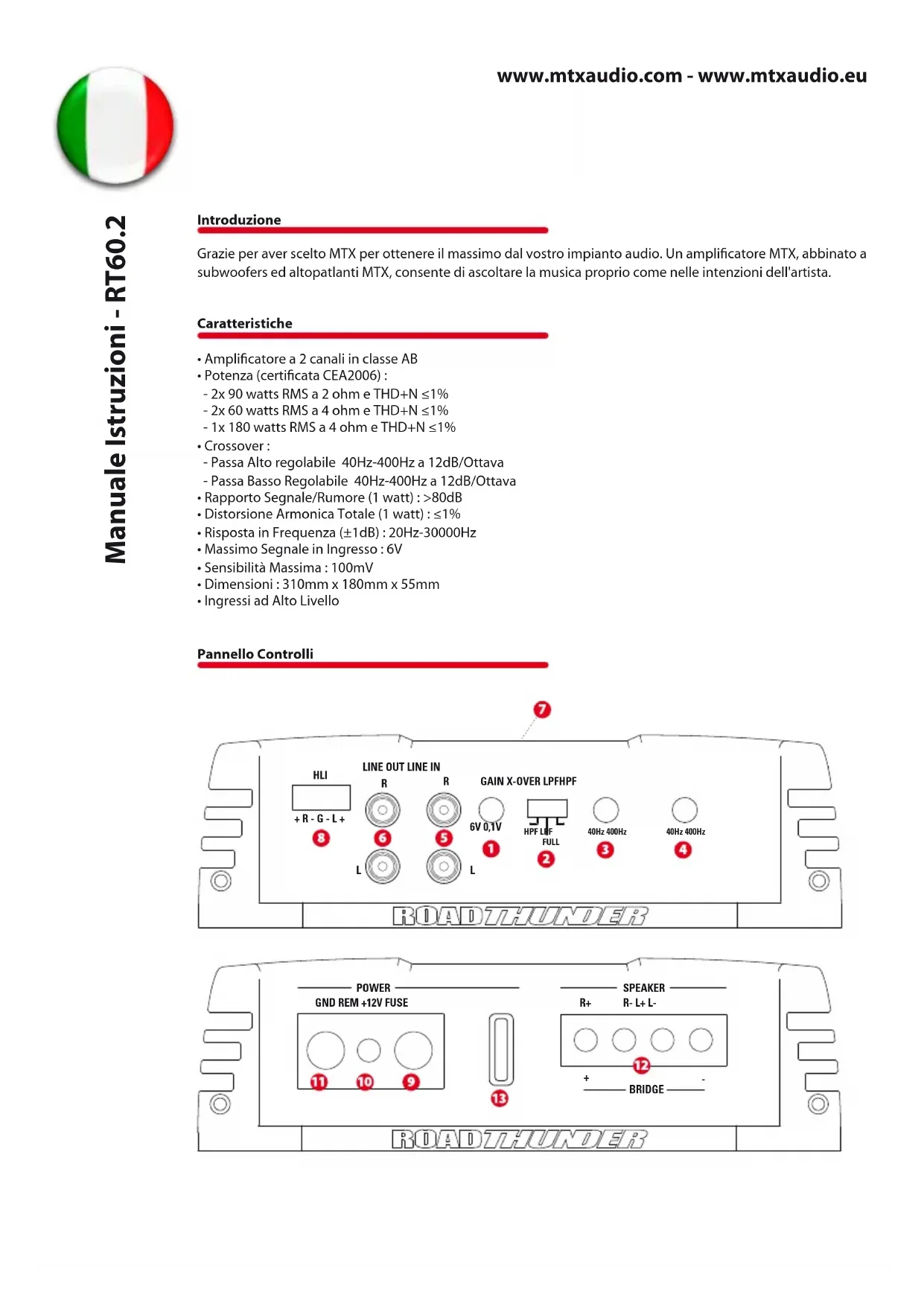

6V 0,1V 40Hz 400Hz FULL HPF LPF 40Hz 400Hz www.mtxaudio.com - www.mtxaudio.eu Introduzione Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplicatore MTX, abbinato a subwoofers ed altopatlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista. Caratteristiche

• Amplicatore a 2 canali in classe AB

• Massimo Segnale in Ingresso : 6V

• Sensibilità Massima : 100mV

• Dimensioni : 310mm x 180mm x 55mm

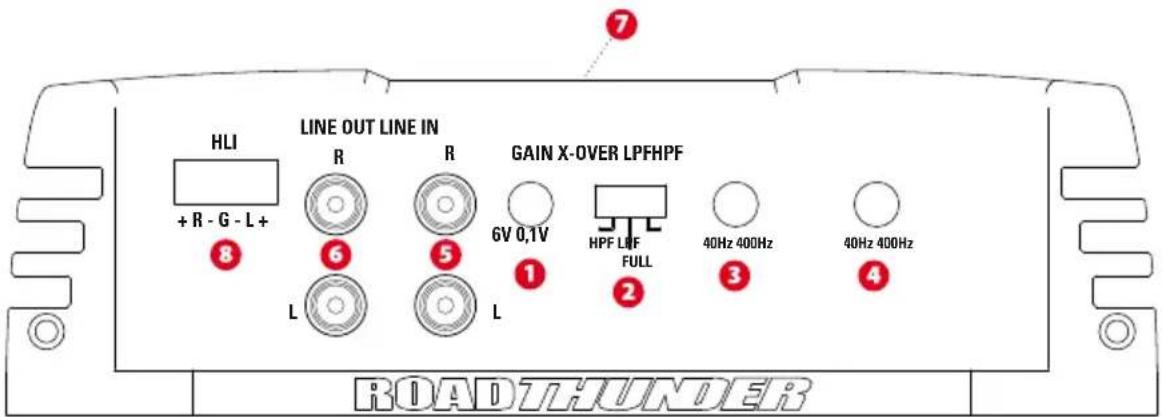

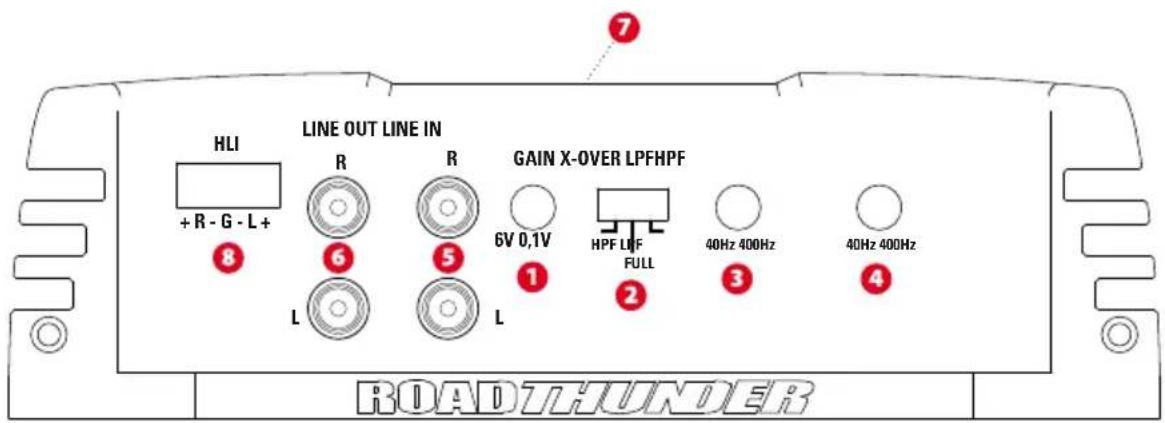

• Ingressi ad Alto Livello Pannello Controlli Manuale Istruzioni - RT60.2Pannello Controlli Controllo Gain (GAIN) : Si utilizza per armonizzare la sensibiltà di uscita dell'autoradio con la sensibilità di ingres- so dell'amplicatore. Regolabile da 100mV a 6V input in senso antiorario. Regolazione del Gain

1. Gira il controllo del gain completamente in senso antiorario.

2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.

3. Gira il controllo del gain progressivamente in senso no a che non senti distorsione.

4. Ruota lentamente indietro il controllo del gain no a che la distorsione scompare.

5. L'amplicatore adesso è calibrato sull'uscita della sorgente.

Selettore crossover passa/basso e passa/alto (X-OVER) :

• In posizione “LPF” il crossover in modo passa/basso è attivato.

• In posizione “HPF” il crossover in modo passa/alto è attivato.

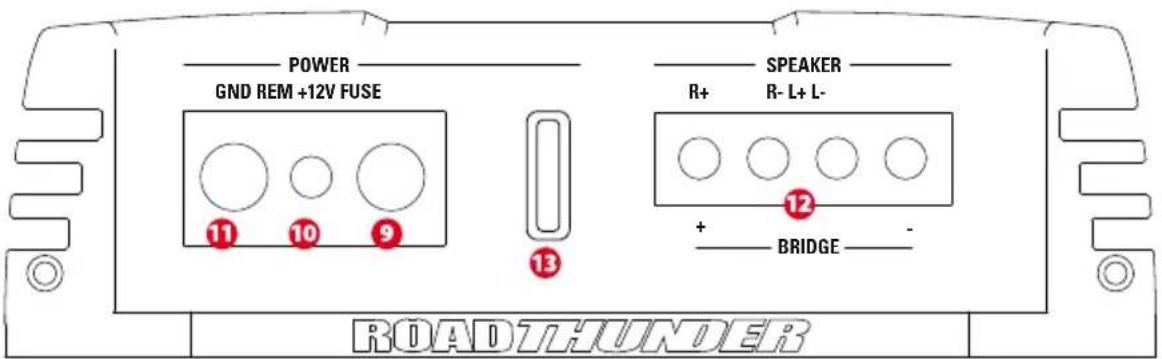

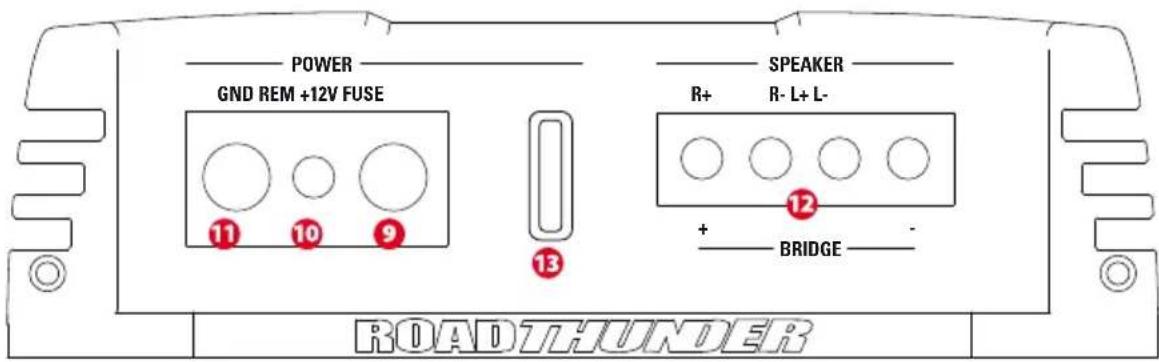

• In posizione “FULL” il crossover è disattivato. Controllo frequenze crossover passa/alto (HPF) : Serve per ssare la frequenza di crossover passa/alto desiderata (da 40Hz a 400Hz). Controllo frequenze crossover passa/basso (LPF) : Serve per ssare la frequenza di crossover passa/basso desi- derata (da 40Hz a 400Hz). Ingressi RCA (LOW INPUT) : Si utilizzano con sorgenti dotate di uscite di segnale RCA e con livello minimo di uscita di 100mV. MTX raccomanda l’utilizzo di prolunghe di segnale RCA di ottima qualità al ne di scongiurare l’ingresso di disturbi nel sistema audio. Uscite RCA (LINE OUT) : Per collegare più amplicatori ad un unico cavo RCA proveniente dalla sorgente. Led di stato : Si illumina di luce rossa continua ad amplicatore acceso e lampeggia in caso di anomalie. Ingresso alto livello (HLI) : Questo ingresso permette di utilizzarel’uscita altoparlanti della sorgente che vanno collegati direttamente all’amplicatore con il connettore fornito in dotazione. Nota : quando si utilizza l’ingresso ad alto livello deve essere usato un apposito cavo per l’accensione e lo spe- gnimento dell’amplicatore. Terminale di Alimentazione (+12V) : va collegato con un cavo di adeguata sezione al terminale positivo della batteria. Posizionare questo cavo lontano dal cavo di segnale e da altri dispositivi elettrici per evitare inetrferenze elettriche e rumori nell’impianto audio. Le connessioni ai terminali devono essere strette e sicure. Terminale di accensione (REM) : L’amplicatore si accende fornendo 12 volts a questo terminale. Terminale di massa (GND) : Va collegato (con un cavo dello stesso diametro del cavo di alimentazione) diretta- mente allo chassis della vettura rimuovendo la vernice fino a mettere a nudo il metallo. Terminali altoparlanti (SPEAKER) : Vanno collegati agli altoparlanti osservando la corretta polarità pena una resa musicale povera e bassi carenti. Modalità a Ponte : utilizzare solo il terminale positivo destro ed il negativo sinistro. ATTENZIONE : con l’amplicatore a ponte l’impedenza minima consentita è di 4 Ohm. Fusibile (FUSE) : Quando un fusibile brucia, sostituitelo con uno del medesimo valore.www.mtxaudio.com - www.mtxaudio.eu Installazione e Montaggio MTX si raccomanda di far installare i propri amplicatori da un installatore MTX autorizzato. Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplicatore, agli altoparlanti e/o al sistema elettrico della vettura. Controlla le connsessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.

2. Scegli il punto giusto per installare l'amplicatore assicurandoti che un adeguato usso d'aria possa raredda-

re il dissipatore. Prima di eettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.

3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +12V dell'am-

plicatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il

rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente

5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega

a questo punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplicatore.

6. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplicatore.Se la sorgente non ha un

cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.

7. Ci sono due modi per trasmettere il segnale audio all’amplicatore :

• Per avere le massime prestazioni utilizzare le uscite RCA della sorgente agli ingressi RCA dell’amplicatore una cavo di qualità.

• Se la sorgente non ha uscite RCA utilizzate le uscite altoparlanti con l’apposito connettore incluso.

8. Connettere gli altoparlanti ai terminali altoparlanti dell’amplicatore con cavi di adeguata sezione.

9. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto,

ricollega il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l’amplicatore. Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio. Manuale Istruzioni - RT60.2Ricerca delle Anomalie Problema Causa Soluzione Nessuna Indicazione Manca l’alimentazione alla connessione Dai corrente al cavo remote dai Led remote Niente alimentazione al connettore positivo Dai alimentazione al positivo batteria Connessione di massa insuciente Verica le connessioni di massa Fusibile di alimentazione bruciato Sostituire il fusibile Led acceso ma niente Volume basso della sorgente Aumenta il volume segnale Connessione altoparlanti non eettuate Eettua le connessioni altoparlanti. Gain sull’amplicatore al minimo Accendi nuovamente Controllo spegnale inattivo Alimenta il processore di segnale Tutti gli altoparlanti bruciati Sostituisci gli altoparlanti Riproduzione distorta Volume della sorgente troppo alto Volume della sorgente basso Gain dell’amplicatore troppo alto Gain dell’amplicatore basso Bilanciamento al Collegamento altoparlanti L+R invertito Collega gli altoparlanti correttamente contrario Collegamento RCA in ingresso invertito Inverti il collegamento Bassi deboli Altoparlanti collegati in controfase. Collega gli altoparlanti correttamente Non stai usando un subwoofer MTX Compra un subwoofer MTX Fusibili bruciati Livelli di uscita troppo elevati Abbassa il volume Amplicatore difettoso Spedire il prodotto in assistenzaSPEAKER BRIDGE
