GEBRUIKSAANWIJZING RT602 MTX Audio

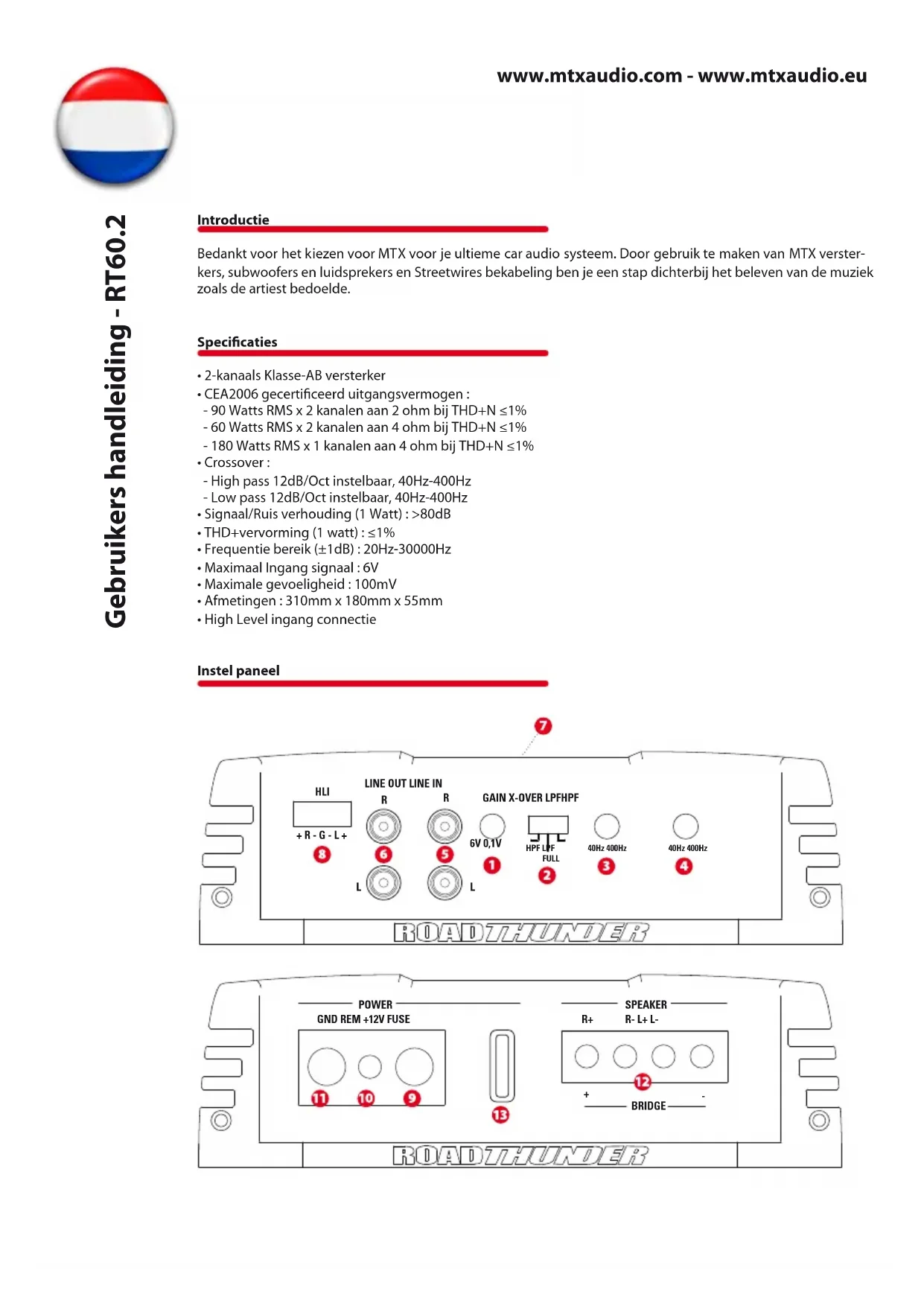

6V 0,1V 40Hz 400Hz FULL HPF LPF 40Hz 400Hz www.mtxaudio.com - www.mtxaudio.eu Introductie Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX verster- kers, subwoofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde. Specificaties

• 2-kanaals Klasse-AB versterker

• CEA2006 gecerticeerd uitgangsvermogen : - 90 Watts RMS x 2 kanalen aan 2 ohm bij THD+N ≤1% - 60 Watts RMS x 2 kanalen aan 4 ohm bij THD+N ≤1% - 180 Watts RMS x 1 kanalen aan 4 ohm bij THD+N ≤1%

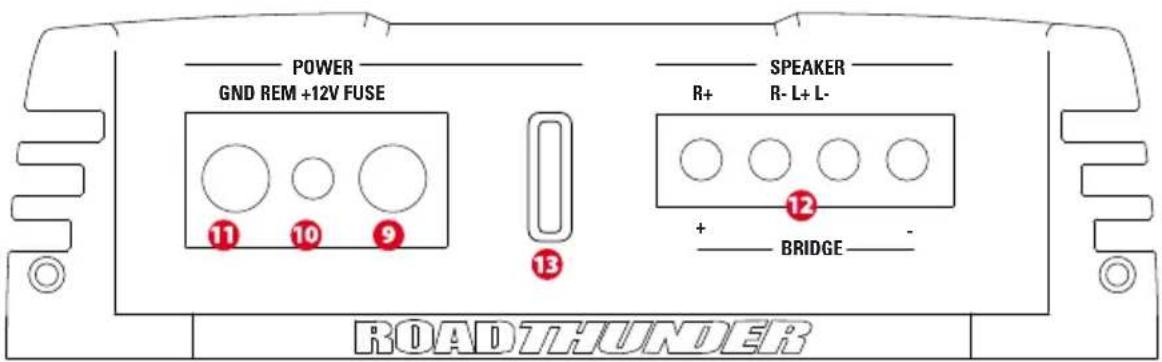

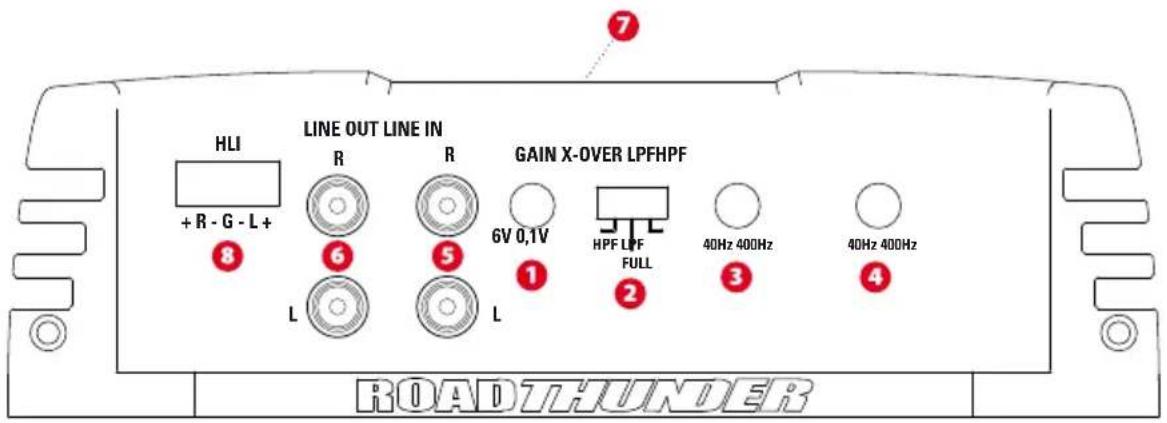

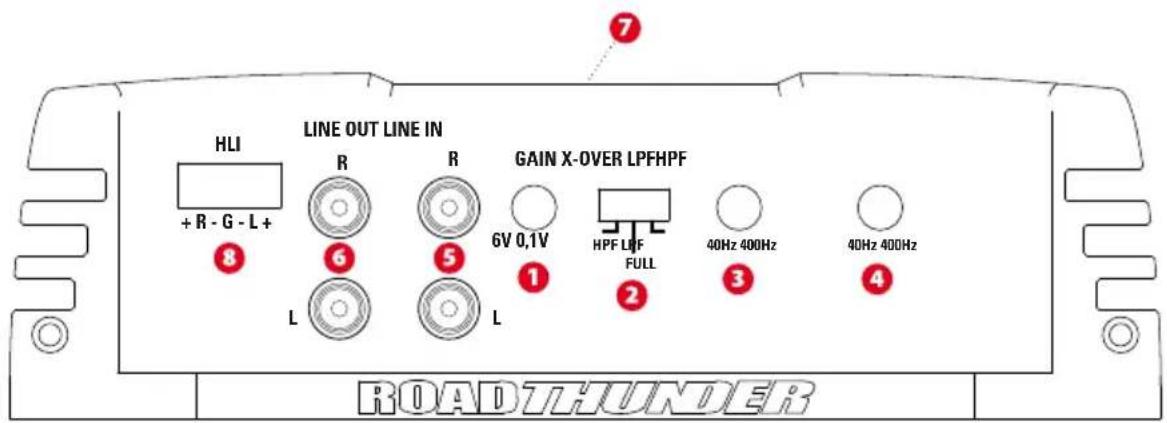

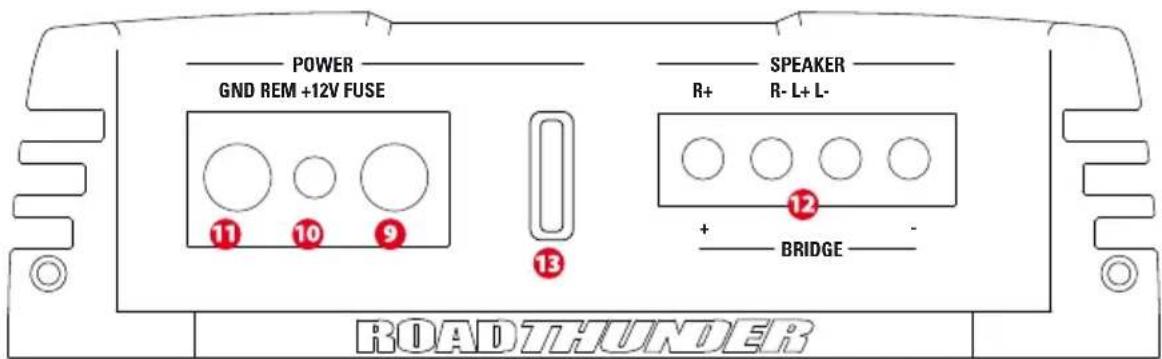

• High Level ingang connectie Instel paneel Gebruikers handleiding - RT60.2Instel paneel : Gain (GAIN) : Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt tussen 100mV Gain volledig open en 6V Gain volledig dicht.. Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).

2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).

3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.

4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.

5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

Schakelaar hoog doorlaat, laag doorlaat lter (X-OVER) :

• In “LPF” positie is het interne lter ingesteld op laag doorlaat.

• In “HPF” positie is het interne lter ingesteld op hoog doorlaat.

• In “FULL” positie is het interne lter uitgeschakeld. Hoog doorlaat lter frequentie (HPF) : Hiermee kan de gewenste hoog doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld tussen 40Hz en 400Hz. Laag doorlaat lter frequentie (LPF) : Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld tussen 40Hz en 400Hz. RCA ingangen (LOW INPUT) : De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA uitgan- gen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen. MTX adviseerd gebruik te maken van goede kwaliteit getwiste RCA kabels om de invloed van storingen te minimaliseren tot een absoluut minimum. (bijv. Streetwires). RCA uitgangen (LINE OUT) : Deze RCA uitgangen zijn aanwezig om meerdere versterkers te koppelen aan 1 RCA uitgang van de source unit. (Daisy chaining). Power On/Protection LED - De LED zal rood oplichten wanneer de versterker is ingeschakeld. Wanneer de ver- sterker in beveiliging schakeld zal de LED gaan knipperen. Luidspreker niveau ingangen (HLI) : Deze ingangen dienen gebruikt te worden wanneer de source unit alleen luidspreker niveau uitgangen heeft. De luidspreker uitgangen van de source unit dienen direct aangesloten te worden op de meegeleverde kabel. Let op : Wanneer luidspreker niveau ingangen gebruikt worden dient de Remote ook aangesloten te worden om de versterker in en uit te schakelen. Voeding aansluiting (+12V) : Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te wor- den op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX RT60.2 versterker een kabel met een minimale dikte van 10mm2. Remote aansluiting (REMOTE) : De versterker kan worden ingeschakeld door +12V op deze aansluiting te zet- ten. Dit voltage wordt normal gesproken aangeleverd door de “remote” of “power antenna” aansluiting vanaf de source unit. Massa aansluiting (GND) : Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct naar het chassis van de auto. Om een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar de massa kabel wordt aangesloten. Luidspreker aansluitingen (SPEAKER) : Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wanneer luidsprekers uit fase zijn aangesloten kan dit een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit. Om de versterker te bruggen dienen de rechts (+) en de links (-) luidspreker uitgangen te worden gebruikt. Belangrijk : brug de versterker niet met een lagere impedantie dan 4 Ohm. Zekeringen (FUSE) : Wanneer een zekering is doorgebrand vervang deze dan door een zekering met dezelfde waarde. Gebruik nooit een zekering met een hogere waarde.www.mtxaudio.com - www.mtxaudio.eu Installatie en montage MTX adviseerd om jou RoadTHUNDER versterker in te laten bouwen door een authorized MTX Dealer. Wanneer de versterker niet volgens onderstaande gegevens wordt aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het electrische systeem van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeem aan te schakelen.

1. Koppel de negatieve accuklem los

2. Bepaal waar de MTX versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs het

koelproel van de versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de ver- sterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstoeiding, remleiding, elektrische bedrading of de brandstoftank in de weg zit. Bevestig de MTX versterker.

3. Trek een plus kabel vanaf de accu naar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer

gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een be- staande kabelgoot lopen door het interieur naar de MTX versterker en sluit de kabel aan op de +12V aansluiting. Sluit de kabel nog niet aan op de accu. Let op : Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

4. Neem een zekering of circuit breaker op in de plus kabel binnen 20cm vanaf de accu. De zekering of circuit

breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ont- staan. Zorg ervoor dat de zekering niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.

5. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet.

Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX versterker.

6. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX versterker, deze draad

is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aan- sluiten op de power antenna aansluiting van de source unit.

7. Aansluiten van de ingangsignaal kabels : Er zijn twee manieren om de MTX versterker van een ingangsignaal

• Voor maximale prestaties van de versterker adviseerd MTX om goede kwaliteit getwiste RCA kabels te gebrui- ken tussen source unit en de versterker.

• Wanneer er een source unit wordt gebruikt met alleen luidspreker niveau uitgangen, gebruik dan de meegele- verde kabel om de versterker aan te sluiten op de luidspreker uitgangen van de source unit.

8. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX versterker, gebruik de juiste dikte luidspre-

ker bekabeling. Gebrugd kan de versterker een 4 Ohm belasting aan voor maximaal vermogen.

9. Controleer alle aansluitingen. Wanneer alles in orde is sluit dan de negatieve accu klem weer aan. Plaats de

zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden. Let op : Zorg ervoor dat de Gain van de versterker helemaal dicht gedraaid is (tegen de klok in) voordat er met afstellen begonnen wordt. Gebruikers handleiding - RT60.2Probleem oplossen Probleem Oorzaak Oplossing LED brand niet Geen +12V op de remote aansluiting Controleer de remote aansluiting op de source unit Geen +12V op de voeding aansluiting Controleer de +12V kabel en de aansluitong op de accu Slechte massa aansluiting Verbeter de massa aansluiting Doorgebrande zekering Vervang de zekering LED brand, geen Vollume van de source unit is laag Draai het volume van de source geluid unit omhoog Luidsprekers niet aangesloten Sluit luidsprekers aan Gain van de versterker staat op minimum Stel de gain af Signaal processor(s) uitgeschakeld Schakel signaal processor(s) aan Luidsprekers defect Vervang de luidsprekers Vervormd geluid Volume van source unit staat te hoog Draai het volume op de source unit terug Gain staat te ver open Stel de gain af Balans omgedraait Luidsprekers L en R verkeerd om aangesloten Sluit luidsprekers correct aan RCA ‘s verkeerd om aangesloten Sluit RCA’s correct aan Zwakke bass Luidsprekers uit fase aangesloten Sluit de luidsprekers in fase aan Geen MTX woofers Koop MTX woofers Zekeringen branden Te hoge uitgangs nivo’s Draai het volume van de source unit terug door Versterker defect Lever de versterker in voor reparatieSPEAKER BRIDGE
