Producttype	4-kanaals klasse-AB versterker
Uitgangsvermogen (RMS)	4 x 90 W @ 2 Ω, 4 x 60 W @ 4 Ω, 2 x 180 W gebrugd @ 4 Ω
Frequentierespons	20 Hz - 30 000 Hz (±1 dB)
Signaal-ruisverhouding	> 80 dB (1 watt)
Vervorming (THD+N)	≤ 1 % (1 watt)
Actieve filters	Hoogdoorlaat (HPF) en laagdoorlaat (LPF) 12 dB/oct, instelbaar van 40 tot 400 Hz
Ingangsgevoeligheid (RCA)	100 mV tot 6 V
Hoogniveau-ingangen	Ja, met meegeleverde adapters
Voeding	12 V DC (accu voertuig)
Stroomverbruik	Niet gespecificeerd
Afmetingen (L x B x H)	364 x 180 x 55 mm
Gewicht	Niet gespecificeerd
Ingebouwde beveiliging	Thermisch en kortsluiting (knipperend rood lampje)
Statusindicator	Rood brandend (aan), rood knipperend (beveiliging)
Zekering	Intern, vervangen door zekering van dezelfde waarde
Gebrugde modus	Ja, minimale impedantie 4 Ω
Installatie	Platte montage, goede luchtcirculatie, accu loskoppelen vooraf
Onderhoud	Reinigen met een droge doek, geen chemicaliën gebruiken
Merk	MTX Audio
Model	RT604
Categorie	Audioversterker voor auto

Veelgestelde vragen - RT604 MTX Audio

Hoe stel ik de gain (gevoeligheid) van de versterker in?

Draai de GAIN potentiometer naar minimum (tegen de klok in). Zet het volume van de bron op 3/4 van het maximum met een dynamisch nummer. Verhoog de gain tot u vervorming hoort, en verlaag hem dan een stap.

Wat te doen als de versterker niet aangaat?

Controleer of de REM aansluiting +12V ontvangt, of de +12V voeding aanwezig is, of de massa goed is en of de zekering niet doorgebrand is. Vervang de zekering indien nodig.

Hoe sluit ik luidsprekers aan in gebrugde modus?

Gebruik de aansluitingen rechts (+) en links (-) (kanalen 1 en 2 of 3 en 4). De minimale impedantie in gebrugde modus is 4 ohm. Niet lager gaan.

Wat betekent het knipperen van het rode lampje?

Het rode lampje dat knippert duidt op een thermische beveiliging of een kortsluiting. Zet de versterker uit, laat hem afkoelen, controleer de aansluitingen en zet hem weer aan.

Hoe sluit ik een bron aan zonder RCA-uitgangen?

Gebruik de meegeleverde hoogniveau-adapters. Sluit de luidsprekerkabels van de bron aan op de adapters en steek deze adapters in de HLI aansluiting van de versterker.

Wat is de minimale impedantie van de luidsprekers?

In stereo: 2 ohm per kanaal. In gebrugde modus: 4 ohm.

Hoe stel ik het hoogdoorlaat- of laagdoorlaatfilter in?

Zet de schakelaar op HPF voor hoogdoorlaat of LPF voor laagdoorlaat. Stel de kantelfrequentie (40 tot 400 Hz) in met de bijbehorende potentiometer. In de stand FULL is geen filter actief.

Kan ik een zekering met een andere waarde gebruiken?

Nee, vervang de zekering altijd door een van dezelfde waarde. Een sterkere zekering kan de versterker beschadigen of brand veroorzaken.

Hoe krijg ik een goede massaverbinding?

Maak de carrosserie blank (verwijder de verf) voor metaal-op-metaal contact. Gebruik een schroef en moer. De massa moet zo kort mogelijk zijn en dezelfde doorsnede hebben als de voedingskabel (10 mm²).

Wat te doen bij vervormd geluid?

Zet het volume van de bron lager, verlaag de GAIN instelling op de versterker. Controleer ook of de luidsprekers in fase zijn en of de impedantie correct is.

GEBRUIKSAANWIJZING RT604 MTX Audio

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeme. Door gebruik te makeen van MTX versterkers, subwoofoers en luidspeakers en Streetwires bekabeling ben je een stap dichter bij het beleven van de muziek zoals de artiest bedoelde.

Specifications

• 4-kanaals Klasse-AB versterker

• CEA2006 gecertificerd uitgangsvermogen :

• 90 Watts RMS x 4 kanalen aan 2 ohm bij THD+N ≤1%

• 60 Watts RMS x 4 kanalen aan 4 ohm bij THD+N ≤1%
• 180 Watts RMS x 2 kanalen aan 4 ohm bij THD+N ≤1%

Crossover:

High pass 12dB/Oct instelhaar, 40Hz - 400Hz
- Low pass 12dB/Oct instelbaar, 40Hz-400Hz
- Signaal/Ruisverhouding (1 Watt): >80dB
- THD+vervorming (1 watt):≤1%
- Frequentie bereik (±1dB): 20Hz-30000Hz
Maximaal Ingang signal : 6V
Maximale gevoeligheid: 100mV
-Afmetingen:364mmx180mm×55mm
High Level ingang connectie

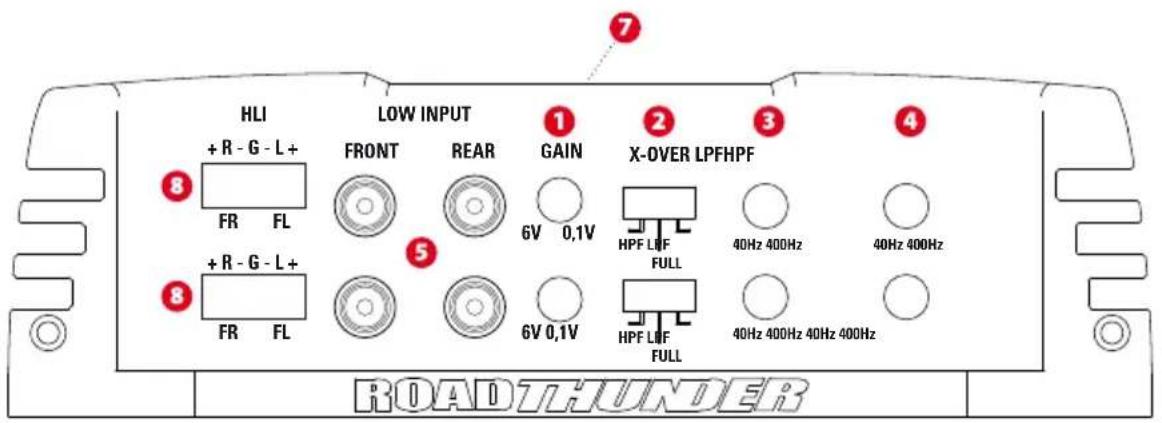

Instel paneel

Instel panel:

Gain (GAIN): Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligtussen 100mV Gain volledig open en 6V Gain volledig dicht..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3/4 volume (dit is het maximal volume met onvervormd signal).
3. Draai de Gain van de versterker open totdat je duidelijk verrorming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zover zicht totdat je net geen verrormingeer hoor.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

2 Schakelaar hoog doorlaat, laag doorlaat filter (X-OVER):

• In "LPF" positie is het interne filter ingesteld op laag doorlaat.
• In "HPF" positie is het interne filter ingesteld op hoog doorlaat.
• In "FULL" positie is het interne filter uitgeschakeld.

3 Hoog doorlaat filter freundie (HPF): Hiermee kan de gewenste hoog doorlaat freundie worden ingesteld. De freundie kan worden ingesteld tussen 40Hz en 400Hz.
Laag doorlaat filter frequentie (LPF): Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld:tussen 40Hz en 400Hz
RCA ingangen (LOW INPUT): De RCA ingangen dienen gebrukt te worden wanner de source unit RCA uitgangen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen. MTX adviseer gebruik te make n van goede kwaliteit getwiste RCA kabels om de invloed van storingen te minimaliseren tot een absolut minimum. (bijv. Streetwires).
Power On/Protection LED - De LED zal rood oplichten wanner de versterker is ingeschakeld. Wanner de versterker in beveiliging schakeld za de LED gaan knipperen.
Luidspreker nivea ingangen (HLI): Deze ingangen dienen gebrukt te worden wonneer de source unit alleen luidspreker nivea uitgangen heeft. De luidspreker uitgangen van de source unit diennen direct aangesloten te worden op de meegeleverde kabel. Let op: Wonneer luidspreker nivea ingangen gebrukt worden dient de Remote ook aangesloten te worden om de versterker in en uit te schakelen.

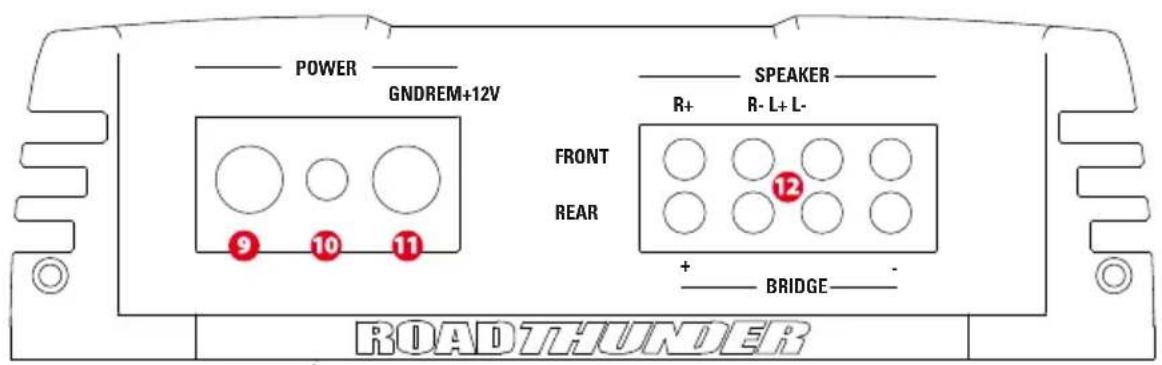

Voeding aansluiting (+12V): Dit is de hoofd aansluiting voor de +12V en dientrechtstreek aan gesloten te worden op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, maar deze Niet langs RCA, antennne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen hun konnen storingen in het systeem opwekken. Gebruik bij de MTX RT60.4 versterker een kabel met een minimale ditke van 10mm2.
Remote aansluiting (REMOTE ) : De versterker kan worden ingeschakeld door +12V op deze aansluiting te zieten. Dit voltage wordt normal gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.
Massa aansluiting (GND): Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met bezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct maar het chassis van de auto. Om een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op deplaats waar de massa kabel worden aangesloten.

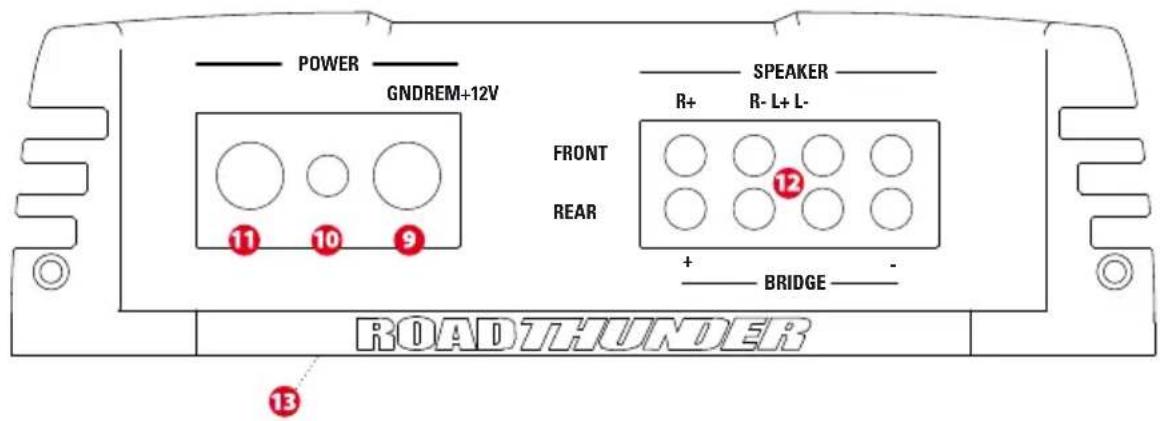

Luidspreker aansluitingen (SPEAKER): Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wonneer luidsprekers uit fase zijn aangesloten kan dit een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit.

Om de versterker te bruggen dienen de rechts (+) en de links (-) luidspreker uitgangen te worden gebruikt.

Belangrijk:brug de versterker Niet met een lagere impedantie dan 4 Ohm.

Zekeringen (FUSE): Wanner een zekering is doergebrand verrang deze dan door een zekering met bezelfde waarde. Gebruik nooit een zekering met een hogere waarde.

Let op : Dezekeringen bevinden zich aan de onderzijde van de versterker.

Gebruikers handleiding - RT60.4

Installatie en montage

MTX adviseeerd om jou RoadTHUNDER versterker in te latent bouwen door een authorized MTX Dealer. Wanner de versterker Niet volgens onderstaande gegevens worden aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het electrische systeme van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het system aan te schakelen.

1. Koppel de negatieve accuklem los

2. Bepaal waar de MTX versterker geplaatsGaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs het koelprofiel van de versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstofleiding, remleiding, elektrische bedrading of de brandstoffank in de weg zit. Bevestig de MTX versterker.

3. Trek een plus kabel vanaf de accu waar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te latent lopen. Laat de kabel door een bestande kabelgoot lopen door het interieur aan de MTX versterker en sluit de kabel aan op de +12V aansluiting. Sluit de kabel nog Niet aan op de accu.

Let op : Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

1. Neem een zekering of circuit breaker op in de plus kabel binnen 20cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ontstaan. Zorg ervoor dat de zekering Niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen bijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.

2. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX versterker.

3. Sluit een remote draad aan vanaf de source unit waar de remote aansluiting van de MTX versterker, deze draad is voor aan en uit schakelen. Wanner de source unit geen remote aansluiting hebft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit.

4. Aansluten van de ingangsgnaal kabels : Er zijn twee manieren om de MTX versterker van een ingangsgnaal te voorzien.

5. Voor maximale prestaties van de versterker adviseer MTX om goede kwaliteit getwiste RCA kabels te gebruikenCUSenouresuite en deversterker.

6. Wanner er een source unit worden gebruikt met alleen luidsprekeriveau uitgangen, gebruik dan de meegeleverde kabel om de versterker aan te sluiten op de luidspreker uitgangen van de source unit.

7. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX versterker, gebruik de juiste dikte luidspreker bekabeling. Gebrugd kan de versterker een 4 Ohm belasting aan voor maximaal vermogen.

8. Controller alle aansluitingen. Wanner alles in orde is sluit dan de negatieve accu klem wee aan. Plaats de zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.

Let op: Zorg ervoor dat de Gain van de versterker helemaal zich gadraaid is (tegen de klok in) voordat er met afstellen begonnen worden.

Probleem oplossen

Problem

Oorzaak

Oplossing

LED brand nicht Geen +12V op de remote aansluiting Controller de remote aansluiting

op de source unit

Geen +12V op de voeding aansluiting Controller de +12V kabel en de

aansluitong op de accu

Slechte massa aansluiting Verbeter de massa aansluiting

Doergebrande zekering Vervang de zekering

LED brand, geen Vollume van de source unit is laag Draai het volume van de source geluid unit omhoog

Luidsprekers Niet aangesloten Sluit luidsprekers aan

Gain van de versterker staat op minimum Stel de gain af

Signaal processor(s) uitgeschakeld Schakel signal processor(s) aan

Luidsprekers defect Vervang de luidsprekers

Vervormd geluid

Volume van source unit staat te hoog

Draai het volume op de source unit terug

Gain staat te ver open

Stel de gain af

Balans omgedraait

Luidsprekers L en R verkeerd om aangesloten

Sluit luidsprekers correct aan

RCA 's verkeerd om aangesloten

Sluit RCA's correct aan

Zwakke bass

Luidsprekersuitfaseaangesloten

Sluit de luidsprekers in fase aan

Geen MTX woofers

Koop MTX woofers

Zekeringen branden

Te hoge uitgangs nivo's

Draai het volume van de source unit terug

door Versterker defect

Lever de versterker in voor reparatie

BvBeHne

Cnacn6o, yTo BbI6pann ycnntenMtx Audio Hi-Performance. PpaBnBnaY cTaNOBka, a TAKKe KOJOnHKn m ca6ByΦepbl oecneuat HnpeB30nDcHHb 3ByK n dOJIrne Yacbl 6e3 Cha nR Baunx coCeJe, a TAKKe 3actaBt Baunx npz3e3abNDobAt b n He ocTaBt ShaHCOB conepHnKaM. IOn3dpaBnE! HacnaJdaTeCb lyuHm 3ByuHaHem cMTX Audio!

Texnueckx xapaKtepncnK:

-4-KaHaJIbHbIyucJIITeJIb Klaacca AB
- ceptnfniupoBaHHa CEA2006 BbIXOHaMoHocTb:

-90 Bt. RMS x 4 ka hana ha 2 OM THD+N ≤1%
-60 Bt. RMS x 4 ka hana ha 4 OM THD+N ≤1%
- 180 Bt. RMS x 2 KaHana Ha 4 OM THD+N ≤1%

-KpoccoBep:

-BU12B/OKT40Γu-400Γu
-HU12b/okT40Γ-400Γ
- OTHOWeHne CnIHaI-ImyM (1Bt.):>80d6
-THD+Помexa（Искжени）(1Вt.):≤1%
- YacToTHaXapaKTepeuCTnKa (±1dB) : 20Γu-30000Γu
MaKcunmaIbHbI BxOHOu CnHaN:6B
- MaKcImaJIbHaIyBCTBuTeJIbHocTb:100MB
Pa3Mepbl:364MMx180MMx55MM
BbICOKOypOBHeBbI BxOdbI

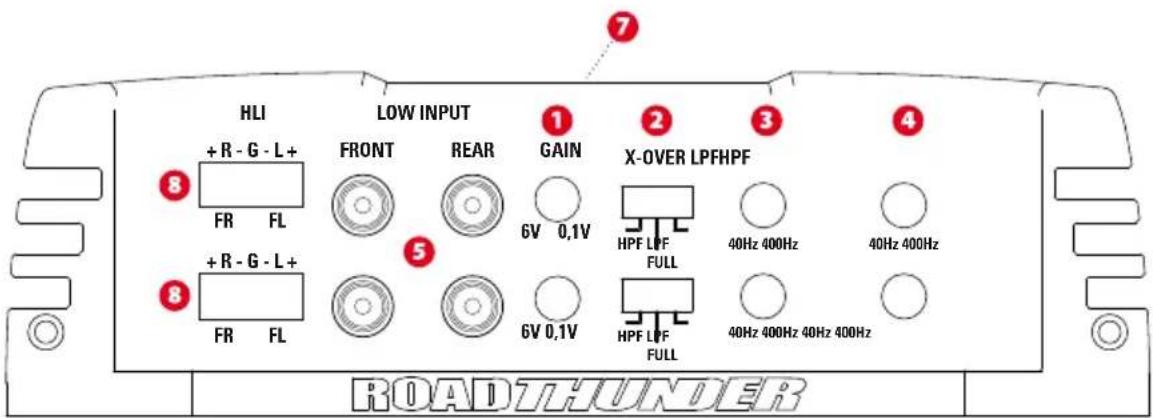

PahenbynpabneHna
