GEBRUIKSAANWIJZING TH902 MTX Audio

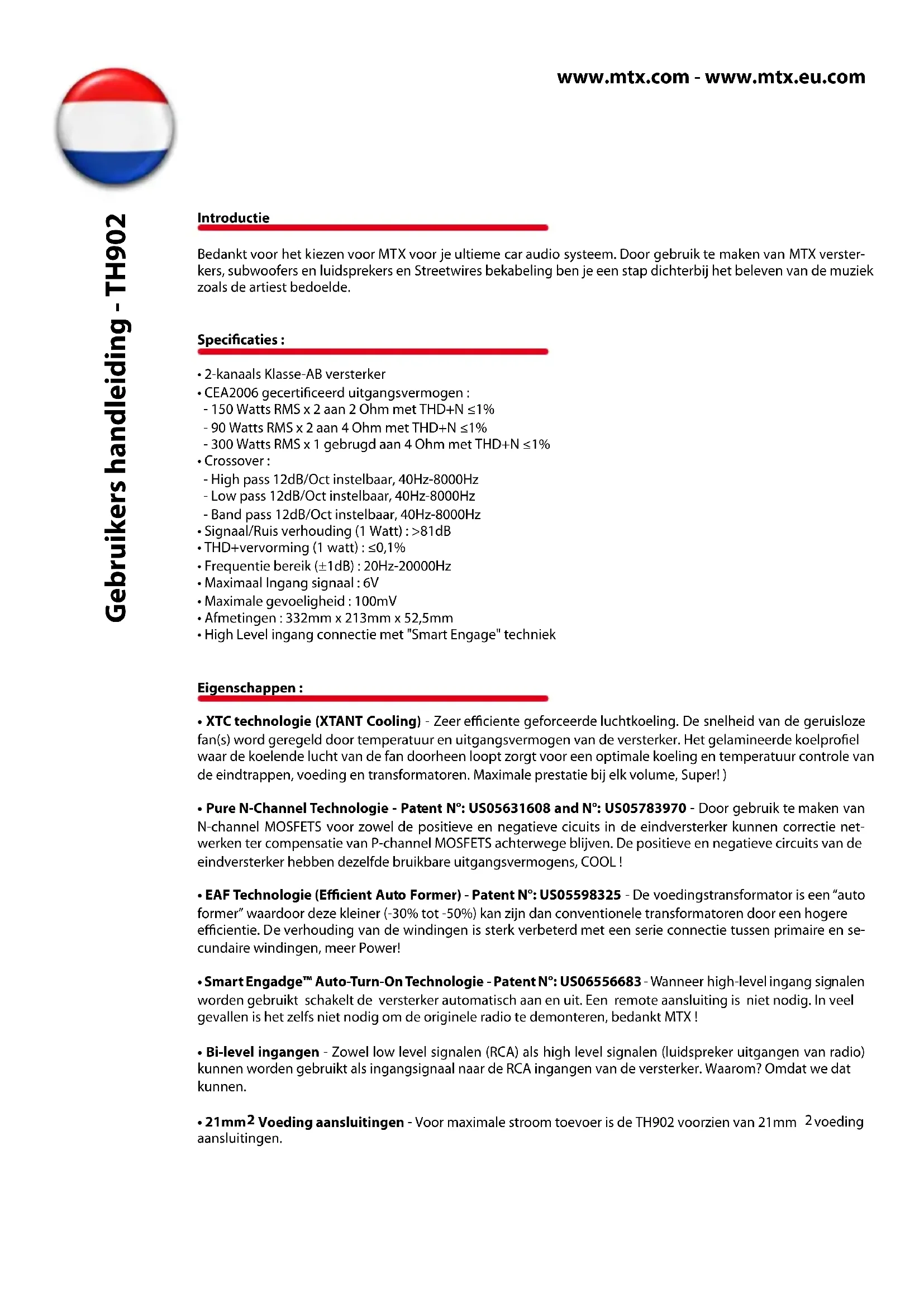

Gebruikers handleiding - TH902

Introductie

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeme. Door gebruik te makeen van MTX versterkers, subwoofoers en luidsprekers en Streetwires bekabeling ben je een stap dichter bij het beleven van de muziek zoals de artiest bedoelde.

Specifications :

• 2-kanaals Klasse-AB versterker

• CEA2006 gecertificerd uitgangsvermogen :

• 150 Watts RMS x 2 aan 2 Ohm met THD+N ≤1%

• 90 Watts RMS x 2 aan 4 Ohm met THD+N ≤1%
• 300 Watts RMS x 1 gebrugd aan 4 Ohm met THD+N ≤1%

Crossover:

• High pass 12dB/Oct instelbaar, 40Hz - 8000Hz
• Low pass 12dB/Oct instelbaar, 40Hz-8000Hz

• Band pass 12dB/Oct instelbaar, 40Hz - 8000Hz

• Signaal/Ruisverhouding (1 Watt):>81dB

• THD+vervorming (1 watt): ≤0,1%
• Frequentie bereik (±1dB): 20Hz-20000Hz
  Maximaal Ingang signaal:6V
  Maximale gevoeligheid: 100mV
  -Afmetingen:332mm × 213mm × 52,5mm
  High Level ingang connectie met "Smart Engage" techniek

Eigenschappen:

• XTC technologie (XTANT Cooling) - Zeer efficiente geforceerde luchtkoeling. De snugheid van de geruisloze fan(s) word geregeld door temperatuur en uitgangsvermogen van de versterker. Het gelamineerde koelprofiel waar de koelende lucht van de fan doorheen loopt zorgt voor een optimale koeling en temperatuur controle van de eindtrappen, voeding en transformatoren. Maximale prestatie bij elk volume, Super!)
• Pure N-Channel Technologie - Patent No: US05631608 and No: US05783970 - Door gebruik te makes van N-channel MOSFETS voor zowel de positieve en negatieve cicuits in de eindversterker hunnen correctie netwerken ter compensatie van P-channel MOSFETS awhilegeblijven. De positieve en negatieve circuits van de eindversterker hebben bezelfde bruikbare uitgangsvermogens, COOL!
• EAF Technologie (Efficient Auto Former) - Patent N°: US05598325 - De voedingtransformator is een "auto former" waardoor deze kleiner (-30% tot -50%) kan zichn dan conventionele transformatoren door een hogere efficiente. De verhouding van de windingen is sterk verbeterd met een serie connectieussen primaire en secundaire windingen,meer Power!
• Smart Engadge™ Auto-Turn-On Technologie - Patent N°: US06556683 - Wonneer high-level ingang signalen worden gebruikt schakelt de versterker automatisch aan en uit. Een remote aansluiting is Niet nodig. In veel gevallen is het zichs Niet nodig om de originele radio te demonteren, bedankt MTX!
• Bi-level ingangen - Zowel low level signalen (RCA) als high level signalen (luidspreker uitgangen van radio) können worden gezruikt als ingangsignal aan de RCA ingangen van de versterker. Waarom? Omdat we dat konnen.
• 21mm² Voeding aansluitingen - Voor maximale stroom toevoer is de TH902 voorzien van 21mm 2 voeding aansluitingen.

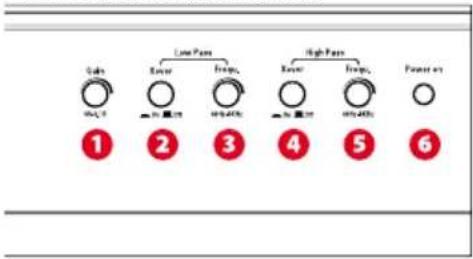

Instel paneel (bovenkant)

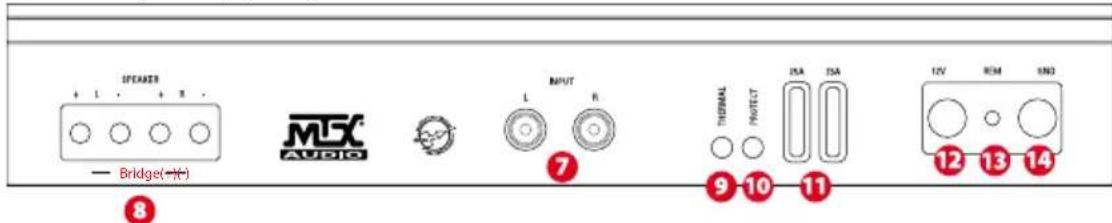

Aansluit paneel (zijkant)

Instel panel:

Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt:tussen 100mV Gain volledig open en 6V Gain volledig dicht..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3 / 4 volume (dit is het maximal volume met onvervormd signal).
3. Draai de Gain van de versterker open totdat je duidelijk verrorming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zoer zich totdat je net geen verrormingeer hoor.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

Schakelaar laag doorlaat filter - Met deze schakelaar kan het laag doorlaat filter van de versterker worden in eenuiit geschakeld. Wanner deze schakelaar ingedrukt is het filter ingeschakeld.
3 Laag doorlaat filter freiagentie - Hiermee kan de gewenste laag doorlaat freiagentie worden ingesteld. De freiagentie kan worden ingesteld tussen 40Hz en 8000Hz
Schakelaar hoog doorlaat filter - Met deze schakelaar kan het hoog doorlaat filter van de versterker worden in eenuiit geschakeld. Wanner deze schakelaar ingedrukt is het filter ingeschakeld.
Hoog doorlaat filter freiectie - Hiermee kan de gewenste hooq doorlaat frequentie worden ingesteld. De fre quentie kan worden ingesteld tussen 40Hz en 8000Hz.

24 Het is ook möglichk om een band doorlaat filter in te stellen op de versterker om kick woofers of midden tonen luidsprekers actief aan te sturen. Zowel het hoog als laag doorlaat filter dienen dan te worden in geschakeld. Het hoog doorlaat filter kan dan worden ingesteld op de laagste filter freiorentie en het laag doorlaat filter voor de hoogste filter freiorentie van het band doorlaat filter.

Belangrijk: wanner bede filters uitgeschakeld zich is de voorversterker in "Direct" mode. Dit is de Beste positie voor de hoogste geluidskwaliteit of wanner externe filters/processors worden gebruikt.

Power On - De LED zal rood oplichten wanner de versterker is ingeschakeld. Voor beveiliging indicatie zich pun- ten 9 en 10.

Gebruikers handleiding - TH902

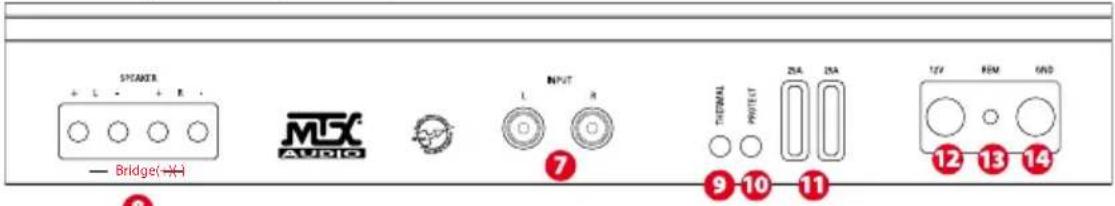

Aansluit paneel :

7 RCA ingang - De RCA ingangen dienen gebruikt te worden wanner de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste werkung dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen.

Het gebruik van goede kwaliteit getwiste RCA kabels worden aan bevolen om de invloed van storingen te minimisieren tot een absolut minimum.

High level ingangen :

MTX THUNDER versterkers accepteren high level ingang signalen via de RCA aansluitingen. De benodigde aansluitkabels+zijn meegeleverd.

Luidspreker aansluitingen - Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wonneer luidsprekers UIT fase+zijn aangesloten kan dit een zwakke bass als gezolg hebben en/of een zeer slechte geluidskwaliteit

Brug mode: Om de versterker te bruggen dienen de links (+) en de rechts (-) luidspreker uitgangen te worden gebruikt. Belangrijk: brug de versterker Niet met een lagere impedantie dan 4 Ohm.

Thermische beveiliging - De LED zal rood oplichten wanner de versterker een temperatuur van 100^ bereikt. De LED zal ook rood oplichten wanner de voedingspanning onder 9V of boven 16,2V is.
10 Kortsluit beveiliging - De LED za geel knipperen wanner de luidspreker uitgangen zich kortgesloten. Zonder muziek signal kan deze LED geel blijven oplichten wanner de luidspreker uitgangen kortgesloten zich.
Zekeringen - Wonneer een zekering is doorgebrand verrang deze dan door een zekering met bezelfde waarde. Gebruik nooit een zekering met een hogere waarde.
Voeding aansluiting - Dit is de hoofd aansluiting voor de +12V en dientrechtstreeks aan gesloten te worden op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, LASTENI RCA, antenne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen hun storingen in het system opwekken. Gebruik bij de MTX TH902 versterker een kabel met een minimale ditke van 21mm2.
Remote aansluiting - De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.
Massa aansluiting - Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met bezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct aan het chassis van de auto. Om een goede aansluiting op het chassis te make n dient de lak te worden weggeschuurd tot blank metal zichtaar is op de plaats waar de massa kabel worden aangesloten.

MTX adviseer om jou THUNDER versterker in te latent bouwen door een authorized MTX Dealer. Wanneer de versterker Niet volgens onderstaande gegevens worden aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het elektrische systeme van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeme aan te schaken.

1. Koppel de negatieve accuklem los
2. Bepaal waar de MTX THUNDER versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langu het koelprofiel van de versterker zodate een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstofleiding, remleiding, elektrische bedrading of de brandstoffank in de weg zit. Bevestig de MTX THUNDER versterker.
3. Trek een plus kabel vanaf de accu waar de MTX THUNDER versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te latenten lopen. Laat de kabel door een bestande kabelgoot lopen door het interieur waar de MTX THUNDER versterker en sluit de kabel aan op de +BATT aansluiting. Sluit de kabel nog Niet aan op de accu.

Let op: Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

1. Neem een zekering of circuit breaker op in de plus kabel binnen 40cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft moct er een kortsluiting ontstaan. Zorg ervoor dat de zekering Niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.

2. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX THUNDER versterker.

3. Sluit een remote draad aan vanaf de source unit waar de remote aansluiting van de MTX THUNDER versterker, deze draad is voor aan en uit schaken. Wonneer de source unit geen remote aansluiting heeft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit.

4. Sluit de RCA kabels aan vanaf de source unit waar de RCA ingang connectors op de MTX THUNDER versterker. De RCA ingangen zijn Bi-level ingangen en+kunnen zowel low level als high level signalen verweken. Het gebruik van goede kwa-liteit getwiste RCA kabels worden aan bevolen om de invloed van storingen te minimisieren tot een absolut minimum.

5. Bij gelebruik van low level signalen - Wonneer de source unit RCA uigangen heeft verbind deze dan middels een RCA kabel met de RCA ingangen van de versterker.

6. Bij gebruik van high level signalen - Wonneer de source unit geen RCA uitgangen heeft+kunnen de luidspreker uit-gangen worden gebruikt van de source unit. Gebruik de meegeleverde adapter kabels om de luidspreker uitgangen te verbinden met de RCA ingangen van de versterker.

1. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX THUNDER versterker, gebruik hiervoor luidsprekerkabel met de juiste dikte.

2. Controleer alle aansluitingen. Wonneer alles in orde is sluit dan de negatieve accu klem wee aan. Plaats de zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.

Let op : Zorg ervoor dat de Gain van de versterker helemaal richtedraaid is (tegen de klok in) voordat er met afstellen begunnen worden.

Probleem oplossen

Probleem Oorzaak Oplossing

LED brand nicht Geen +12V op de remote aansluiting Controller de remote aansluiting op de source unit

Geen +12V op de voeding aansluiting Controller de +12V kabel en de aansluitong op de accu

Slechte massa aansluiting Verbeter de massa aansluiting Doorgebrande zekering Vervang de zekering

LED brand, geen Vollume van de source unit is laag Draai het volume van de source geluid unit omhoog

Luidsprekers nicht aangesloten Sluit luidsprekers aan

Gain van de versterker staat op minimum Stel de gain af

Signaal processor(s) uitgeschakeld Schakel signal processor(s) aan Luidsprekers defect Vervang de luidsprekers

Vervormd geluid Volume van source unit staat te hoog Draai het volume op de source unit terug Gain staat te ver open Stel de gain af

Balans omgedraait Luidsprekers L en R verkeerd om aangesloten Sluit luidsprekers correct aan RCA's verkeerd om aangesloten Sluit RCA's correct aan

Zwakke bass Luidsprekersuit fase aangesloten Sluit de luidsprekers in fase aan Geen MTX woofers Koop MTX woofers

Zekeringen branden Te hoge uitgangs nivo's door Versterker defect

Draai het volume van de source unit terug Lever de versterker in voor reparatie

BveeHne
