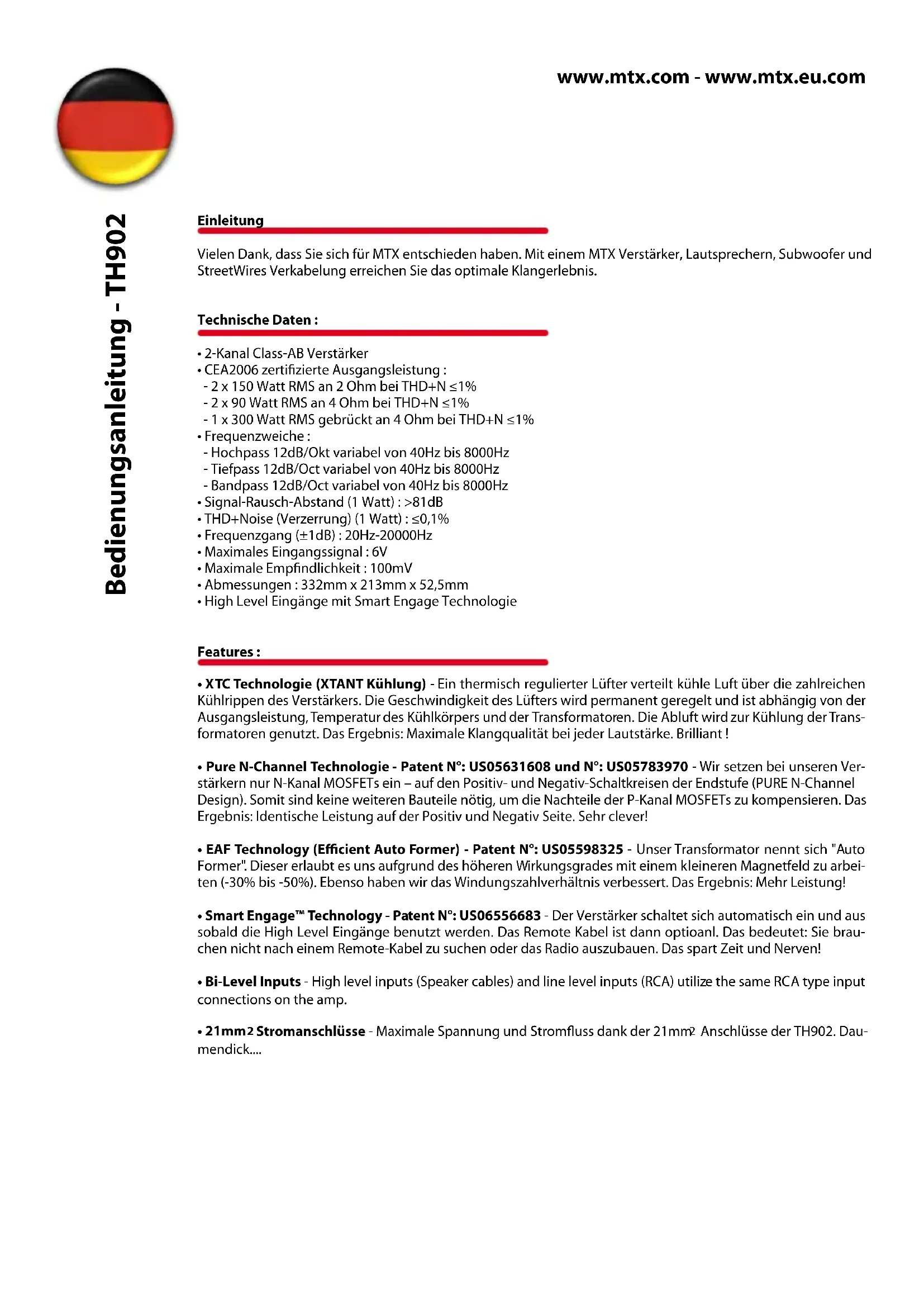

BEDIENUNGSANLEITUNG TH902 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Veränderer, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten :

• 2-Kanal Class-AB Verstärker
• CEA2006 zertifizierte Ausgangsleistung :
  -2x150WattRMSan2OhmbeiTHD+N≤1%
  -2×90 Watt RMS an 4 Ohm bei THD+N≤1%
• 1 x 300 Watt RMS gebrückt an 4 Ohm bei THD+N ≤1%
• Frequenzweiche :
• Hochpass 12dB/Okt variabel von 40Hz bis 8000Hz
  Tiefpass 12dB/Oct variabel von 40Hz bis 8000Hz
• Bandpass 12dB/Oct variabel von 40Hz bis 8000Hz
• Signal-Rausch-Abstand (1 Watt): >81dB
• THD+Noise (Verzerrung) (1 Watt): ≤0,1%
• Frequenzgang (±1dB): 20Hz-20000Hz
  Maximales Eingangssignal : 6V
  Maximale Empfindlichkeit: 100mV
  Abmessungen: 332mm× 213mm× 52,5mm
  High Level Eingänge mit Smart Engage Technologie

Features :

• XTC Technologie (XTANT Kuhlung) - Ein thermisch regulierter Lüfter verteil kühle Luft über die zahlreichen Kuhlrippen des Verstärkers. Die Geschwindigkeit des Lüften wird permanent geregelt und ist abhängig von der Ausgangsleistung, Temperatur des Kuhlkorpers und der Transformatoren. Die Abluft wird zur Kuhlung der Transformatoren genutzt. Das Ergebnis: Maximale Klangqualität bei jeder Lautstärke. Brilliant!
• Pure N-Channel Technologie - Patent N^ : US05631608 und N^ : US05783970 - Wir setzen bei unseren Verstärkern nur N-Kanal MOSFETs ein – auf den Positiv- und Negativ-Schaltkreisen der Endstufe (PURE N-Channel Design). Somit sind keine weiteren Bauteile nötig, um die Nachteile der P-Kanal MOSFETs zu kompensieren. Das Ergebnis: Identische Leistung auf der Positiv und Negativ Seite. Sehr clever!
• EAF Technology (Efficient Auto Former) - Patent N°: US05598325 - Unser Transformer nennt sich "Auto Former". Dieser erlaubt es uns aufgrund des höheren Wirkungsgrades mit einem kleineren Magnetfeld zu arbeiten (-30% bis -50%). Ebenso haben wir das Windungszahlverhältnis verbessert. Das Ergebnis: Mehr Leistung!
• Smart Engage™ Technology - Patent N°: US06556683 - Der Verstärker schaltet sich automatisch ein und aus sobald die High Level Eingänge benutzt werden. Das Remote Kabel ist dann optioanl. Das bedeutet: Sie brauchen nicht nach einem Remote-Kabel zuuchen oder das Radio auszubauen. Das spart Zeit und Nervin!
• Bi-Level Inputs - High level inputs (Speaker cables) and line level inputs (RCA) utilize the same RCA type input connections on the amp.
• 21mm2 Stromanschlüsse - Maximale Spannung und Stromfluss dank der 21mm² Anschlüsse der TH902. Dau-mendick...

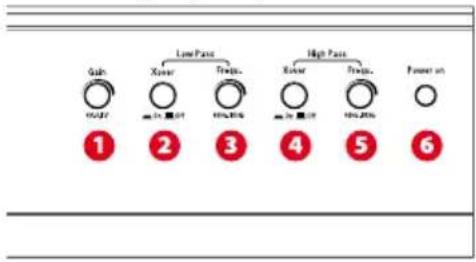

Einstellungen (oben)

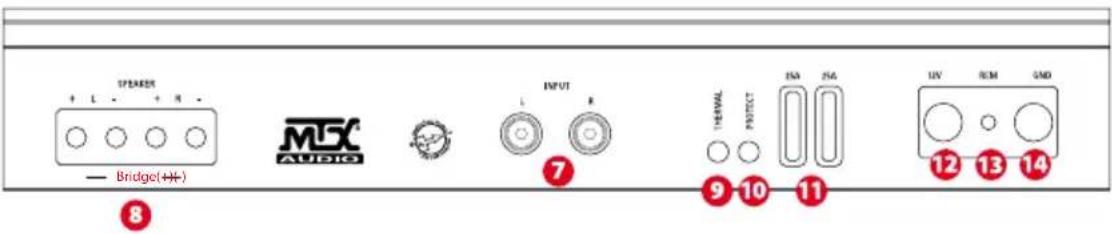

Anschlussleiste (seitlich)

Einstellungen:

Pegelregler - Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers und die Ausgangs-. spannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verständerkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränder ist nun optimal auf Ihr Radio eingestellt.

Tiefpass Frequenzweiche - Dieser Schalter aktiviert oder deaktiviert die Tiefpass- Frequenzweiche des Veränderkers. Im gedruckten Zustand ist die Weiche aktiviert.
Tiefpass Frequenzeinstellung - Dieser Regler stellt die gewünschte Trennfrequency des Tiefpassfilters ein. Die Frequenz ist von 40Hz bis 8000 Hz einstellbar.
Hochpass Frequenzweiche - Dieser Schalter aktiviert oder deaktiviert die Hochpass- Frequenzwichte des Verstärkers. Im gedrückten Zustand ist die Weiche aktiviert.
5 Hochpass Frequenzestellung - Dieser Regler stelt die gewünschte Trennfrequenz des Hochpassfilters ein. Die Frequenz ist von 40 Hz bis 8000 Hz einstellbar

Bandpass: Es ist auch möglich, einen Bandpass zu generieren, um Mitteltöner aktiv zu betreiben. Hierzu werden dender Hochpass und der Tiefpass aktiviert. Die andere Frequenz wird dann mit dem Hochpass und die obere Frequenz mit dem Tiefpass festgelegt.

Wichtiger Hinweis: Wenn beiden Freqenzweichen ausgeschelt sind, ist sie Vorstufe automatisch im „Direkt" Modus. Hierdurch erreichen Sie die bestmögliche Klangqualität.

Statusanzeige: die LED leuchtet rot wenn der Veränder eingeschaltet ist. Angaben zu Überhitzung oder Kurzschluss finden Sie unter Punkt 9 und 10

Anschlussleiste :

Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfrei Betrieb sind mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusache zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit "Twisted Pair" Aufbau.

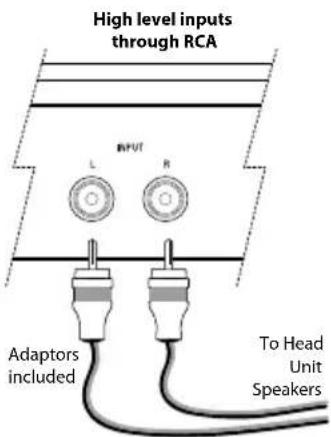

Hochpegel-Eingänge:

MTX Verträger erlauben den Hochpegel-Anschluss über die Cinch-Eingänge. Schliessen Sie die Lautsprecherausgänge Ihres Radios einfach mit den mitgelieferten Adaptern an.

Lautsprecheranschluss – Schliessen Sie hier ihre Lautsprecher an. Stellen Sie sichere, dass die Polarität der Laustsprecher im gesamtten System korrekt ist. Eine Verpolung der Laustsprecher kann zu Verlusten im Bassbereich und/oder zu einer verschlechterten Klangqualität führen.
Gebruckter Modus: Um den Veränder gebrück zu betrieben verwenden Sie von links den Positiv- und von rechts den Negativ-Anschluss.
ACHTUNG: Brücken Sie den Veränder nicht an einer Impedanz unterhalb von 4 Ohm.

Überhitzungsschutz - die LED wird rot sobald der Veränderk eine Temperatur von 100^ erreicht. Die LED wird ebenfalls rot wenn die Spannungsvorsorgung unter 9V oder über 16,2V liegt.

10 Kurzschluss-Schutzschaltung - die LED blinkt gelb oder leuchtet dauerhaft gelb wenn an den Lautsprecherausgangen ein Kurzschluss anliegt.
Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem hohenwert.
(+12) Power Terminal - Dies ist der Stromanschluss des Verstärkers. Diese muss - um einen optimalen Betrieb sicherzstellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonder stare Stromfluss in thisem Kabel konnte zu Störgeräussen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX TH902 Veränderk einen Kabelquerschnitt von 21mm².
Remote-Anschluss - Liegen hier 12 Volt an, so schaltet der Veränder ein. Nutzen Sie hierzu den „Remote"Ausgang oder den Ausgang fur die elektrische Antenne des Radios.
14 Masseanschluss - EinGreater Massepunkt ist fur die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch fur das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
Eingangschalter - Wenn Ihr Radio mit 4 Cinchausgangen ausgestattet ist (2 Front und 2 Rear), verwenden Sie den 4ch Modus. Sollten nur 2 Ausgänge vorhanden sein, verwenden Sie den 2Ch Modus.

MTX empfehl't den Einbau ihrer Thunder Endstufe durch einen authori-sierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten Anschlussmöglichkeiten konnen zu ernsthaften Schäden an der Endstufe, den Lautspruchern und/oder der Fahrzeugelektrik führen.itte prufen Sie die Anschlüsse daßher sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.

2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX XTHUNDER Verträger. Bedenken Sie hierbei, dass ausreichende Luftzuführ am KuhlkoAnrper vorhanden ist, um eine entsprchende Kuhlung des Verträgers sicherzustellen. Schrauben Sie ihren MTX XTHUNDER Verträger nun fest. Markieren Sie die Einbaulicher des Verträgers und bohren Sie die Löscher. Bevor sie Löscher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schadennehmen konnten.

3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschlossen) durch den Innenaum des Fahrzeuges und schlieben Sie diese an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühülle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schlieben Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.

4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfert Ist solange noch nicht alle Anschluse fertiggestellt sind. Schlieben Sie nun das positive Stromkabel an das positive Batterietermal an.

5. Finden Sie nun eine gute Stelle fur den Massepunkt an der Fahrzeugkarosserie und entfern den Sie an dieser Stelle den Lack bis Sie an der Stelle blanke Metall sehen. Schlieben Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX THUNDER Verstärkers.

6. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX THUNDER Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so konnen Sie auch den Anschluss für die elektrische Antenne verwenden.

7. Schliessen Sie die Cinckkabel Ihres Radios an die RCA Eingänge Ihres MTX Thunder Verstärkers an. Sie konnen Hoch-oder Tiefpegel -Signale verwenden. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektronik. Verwenden Sie hochwertiges, verdriltes "Twisted Pair" Kabel. Dadurch vermeiden Sie Störgeräusache im Audiosignal.

8. Verwendung der RCA Anschlüsse: Verfügt Ihr Radio über Cinchausgänge? Dann schliessen Sie diese einfach an die RCA Eingänge des Verständers an.

9. Verwendung der Hochpegel-Eingänge: Sollte Ihr Radio keine Cinchausgänge haben, können Sie ein Hochpegel-Signal verwenden. Verwenden Sie hierzu die mitgelieferten RCA Adapter und verbinden Sie die Kabelenden mit den Anschlüssen der Hecklautsprecher. Verbinden Sie das linke Negativkabel mit dem grünen, schwarz gestreiften Kabel des Adapters Verbinden Sie das linke Positivkabel mit dem grünen Kabel des Adapters. Gehen Sie bei dem rechten Laufsprecher genauso vor und verwenden hier das lila Kabel.

10. Schliessen Sie ihre Laufsprecher an ihren MTX Thunder Veränder Veränder an und verwenden Sie hierbei den korrekten Kabel-querschnitt.

11. Prufen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schreiben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung: Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null stehen (gegen den Uhrzeigersinn).

Problemlösung

PROBLEM Ursache Lösung

LED leuchtet nicht Kein +12V Remotesignal Schlieben Sie die Remoteleitung an (+12V)

Kein +12V Stromanschluss Schlieben Sie +12V an

Schlechte Masseverbindung Überprüfen Sie die Masseverbindung

Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolauststärke auf Null Erhöhen Sie die Radiolauststärke

Lautsprecheranschluss fehlen Verbinden Sie die Lautsprecherkabel

Pegelregler and Endstufe auf Null Erhöhen Sie den Pegel

Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom

Lautsprecher defect Ersetzen Sie die Lautsprecher

Verzerrungen Lautstärke zu hoch

Pegelregler des Verständerkers zu hoch Verringern Sie den Pegel

Schwacher Bass Laufsprecher außer Phase

Keine MTX woofer

Verbrannte Sicherungen

Veränder defekt

Lautstärke zu hoch

Zu hoch Verringern Sie den Pegels.

Laatsprecher außer Phase

der korrekten Phase

MTX Subwoofer kaufen

Extreme Ausgangspiegel Verringern Sie die Lautstärke

Bringen Sie den Veränder zum Service

Verringern Sie die Lautstärke

Verkabeln Sie die Lautsprecher mit
