Produkttyp	4-Kanal Breitband Klasse-D Verstärker
CEA2006 zertifizierte Leistung	4 x 140 W RMS @ 2 Ω (THD+N ≤ 1%) 4 x 80 W RMS @ 4 Ω (THD+N ≤ 1%) 2 x 280 W RMS gebrückt @ 4 Ω (THD+N ≤ 1%)
Aktiv-Hochpassfilter (HPF)	12 dB/Oktave, regelbar von 40 Hz bis 400 Hz
Aktiv-Tiefpassfilter (LPF)	12 dB/Oktave, regelbar von 40 Hz bis 400 Hz
Signal-Rausch-Verhältnis	> 85 dB (1 W)
Verzerrung (THD+N)	≤ 0,05 % (1 W)
Frequenzgang	10 Hz - 40.000 Hz (±1 dB)
RCA-Eingangsempfindlichkeit	200 mV bis 6 V
Abmessungen (L x B x H)	133 mm x 216 mm x 54 mm
Stromversorgung	12 V (Klemmen GND, REM, +12V)
Anschluss für externen Lüfter	Ja, temperaturgeregelt (max 0,5 A)
Hochpegeleingänge	Ja, mit mitgelieferten Adaptern
Brückenbetrieb (Bridge)	Ja, minimale Impedanz 4 Ω
Schutz-LED	3 rote LEDs (leuchtend = Betrieb, blinkend = Schutz)

Häufig gestellte Fragen - TX480D MTX Audio

Wie hoch ist die Leistung des TX480D Verstärkers?

Der Verstärker liefert 4 x 140 W RMS @ 2 Ω oder 4 x 80 W RMS @ 4 Ω. Im Brückenbetrieb liefert er 2 x 280 W RMS @ 4 Ω (THD+N ≤ 1 %).

Wie stelle ich die Verstärkung ein?

Drehen Sie den Gain-Regler auf Minimum. Erhöhen Sie die Lautstärke der Quelle auf 3/4 des Maximums und erhöhen Sie dann die Verstärkung, bis Verzerrungen hörbar sind. Reduzieren Sie anschließend die Verstärkung leicht für einen klaren Klang.

Welches Stromkabel soll verwendet werden?

MTX empfiehlt ein Kabel von 50 mm² für die 12-V-Stromversorgung. Verwenden Sie denselben Querschnitt für die Masse. Das Kabel muss direkt mit der Batterie verbunden werden, mit einer Sicherung in weniger als 20 cm Entfernung.

Wie verwende ich den Brückenbetrieb (Bridge)?

Verwenden Sie die Klemmen Ch.1 (+) mit Ch.2 (-) und Ch.3 (+) mit Ch.4 (-). Die minimale Impedanz beträgt 4 Ω. Unterschreiten Sie diese nicht.

Was bedeutet das Blinken der LEDs?

Die 3 LEDs blinken rot bei Kurzschluss, zu niedriger Impedanz (unter 2 Ω) oder Überhitzungsschutz. Schalten Sie den Verstärker aus und nach dem Abkühlen wieder ein.

Wie schließe ich eine Quelle ohne RCA-Ausgang an?

Verwenden Sie die mitgelieferten Hochpegel-Adapter. Schließen Sie die Lautsprecherkabel der Quelle an die Adapter an und stecken Sie diese in den HLI-Anschluss des Verstärkers.

Was ist die Grenzfrequenz des Tiefpassfilters?

Der Tiefpassfilter (LPF) ist von 40 Hz bis 400 Hz einstellbar mit einer Flankensteilheit von 12 dB/Oktave. Verwenden Sie ihn für Subwoofer.

Wie installiere ich den Verstärker im Fahrzeug?

Legen Sie den Verstärker flach, Logo nach oben, mit guter Luftzirkulation. Verbinden Sie zuerst die Masse (GND) mit einem blanken Blech, dann +12 V mit der Batterie über eine Sicherung und REM mit dem Remote-Ausgang der Quelle.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie die Spannung an den Klemmen 12V und REM (müssen +12 V betragen). Stellen Sie sicher, dass die Masse (GND) richtig angeschlossen ist. Überprüfen Sie die Sicherung in der Nähe der Batterie.

Kann ich zwei TX480D Verstärker im Master/Slave-Betrieb verwenden?

Nein, die Master/Slave-Funktion ist den Mono-Modellen TX81000D und TX6500D vorbehalten. Der TX480D ist ein 4-Kanal-Verstärker, kann aber für mehr Leistung auf zwei Kanälen gebrückt werden.

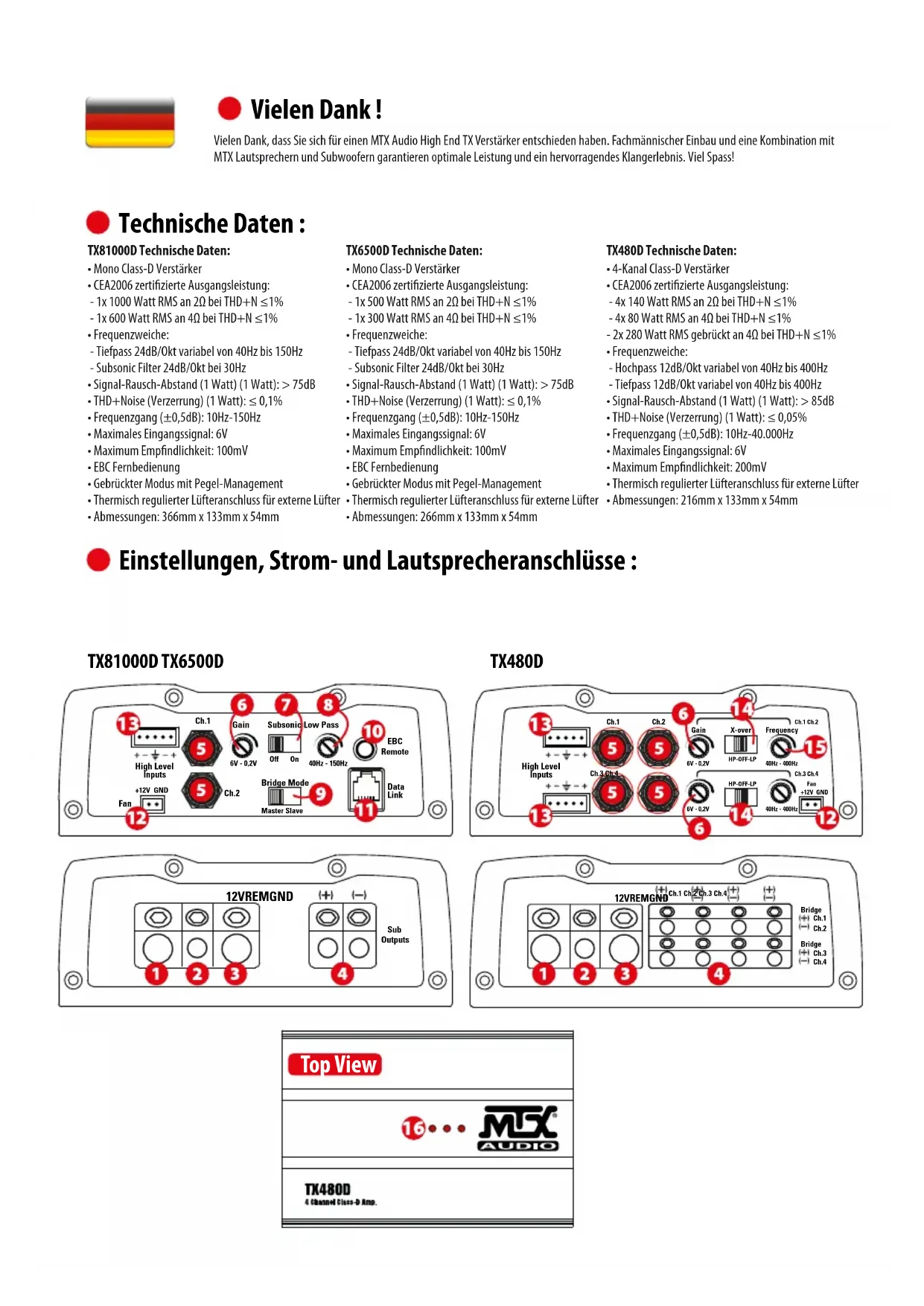

BEDIENUNGSANLEITUNG TX480D MTX Audio

TX81000D Technische Daten:

• Mono Class-D Veränder
• CEA2006 zertifizierte Ausgangsleistung:
• 1x 1000 Watt RMS an 2Ω bei THD+N ≤ 1%
• 1x600 Watt RMS an 4 bei THD+N ≤ 1%
• Frequenzweiche:

Tiefpass 24dB/0kt variabel von 40Hz bis 150Hz
- Subsonic Filter 24dB/0kt bei 30Hz
- Signal-Rausch-Abstand (1 Watt) (1 Watt): > 75dB
- THD+Noise (Verzerrung) (1 Watt): ≤ 0,1%
- Frequenzgang (±0,5dB): 10Hz-150Hz
Maximales Eingangssignal: 6V
Maximum Empfindlichkeit: 100mV
- EBC Fernbedienung
- Gebrücker Modus mit Pegel-Management
- Thermisch regulierter Lüfteranschluss für externe Lüfter
- Abmessungen: 366mm × 133mm × 54mm

TX6500D Technische Daten:

• Mono Class-D Veränder
• CEA2006 zertifizierte Ausgangsleistung:
• 1x500 Watt RMS an 2 bei THD+N≤1%

• 1x300 Watt RMS an 4 bei THD+N ≤1%

• Frequenzweiche:

Tiefpass 24dB/0kt variabel von 40Hz bis 150Hz
- Subsonic Filter 24dB/Okt bei 30Hz
- Signal-Rausch-Abstand (1 Watt) (1 Watt): >75dB
- THD+Noise (Verzerrung) (1 Watt): ≤ 0,1%
- Frequenzgang (±0,5dB): 10Hz-150Hz
Maximales Eingangssignal: 6V
Maximum Empfindlichkeit: 100mV
- EBC Fernbedienung
- Gebrücker Modus mit Pegel-Management
- Thermisch regulierter Lüfteranschluss für externe Lüfter
- Abmessungen: 266mm × 133mm × 54mm

TX480D Technische Daten:

-4-Kanal Class-D Versteller
- CEA2006 zertifizierte Ausgangsleistung:
- 4x 140 Watt RMS an 2Ω bei THD+N ≤ 1%
-4x80 Watt RMS an 4Ω bei THD+N ≤1%
- 2x 280 Watt RMS gebrückt an 4 bei THD+N ≤1%
- Frequenzweiche:
-Hochpass 12dB/0kt variabel von 40Hz bis 400Hz
Tiefpass 12dB/0kt variabel von 40Hz bis 400Hz
- Signal-Rausch-Abstand (1 Watt) (1 Watt): >85dB
- THD+Noise (Verzerrung) (1 Watt): ≤ 0,05%
- Frequenzgang (±0,5dB): 10Hz-40.000Hz
Maximales Eingangssignal: 6V
Maximum Empfindlichkeit: 200mV
- Thermisch regulierter Lüfteranschluss für externe Lüfter
Abmessungen: 216mm× 133mm× 54mm

Einstellungen, Strom- und Laufsprecheranschlüsse :

TX81000D TX6500D

TX480D

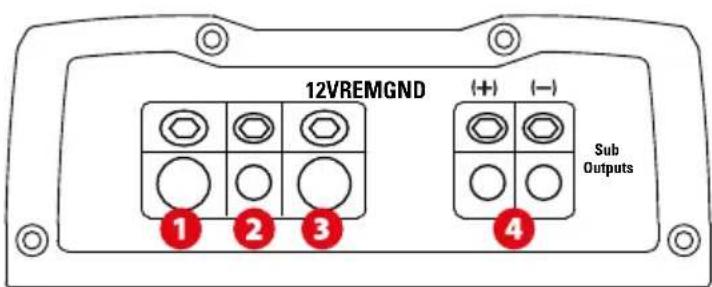

Masseanschluss (GND) - Ein gutter Massepunkt ist für die maximale Leistung des Verständerkers sehr wichtig. Ein möglich Kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfern den Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
Remote-Anschluss (REM) - Liegen hier 12 Volt an, so schaltet der Veränder ein. Nutzen Sie hierzu den „Remote“ Ausgang oder den Ausgang für die elektrische Antenne des Radios.
+12V Power Terminal (12V) - Dies ist der Stromanschluss des Veränderkers. Diese muss - um einen optimalen Betrieb saferzustellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenz vorlegen. Der besonderes starke Stromfluss in dieserem Kabel konnte zu Störgeräussen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen.
Lautsprecheranschluss TX81000D und TX6500D (Subwoofer Ausgabe): Verbinden Sie Ihr(n) Subwoofer mit diesen Anschlüssen. Wenn Sie zwei Subwoofer oder einen Subwoofer mit Doppelenschwingspule eingten, beachten Sie die Phase. (+) zusammen und (-) zusammen...

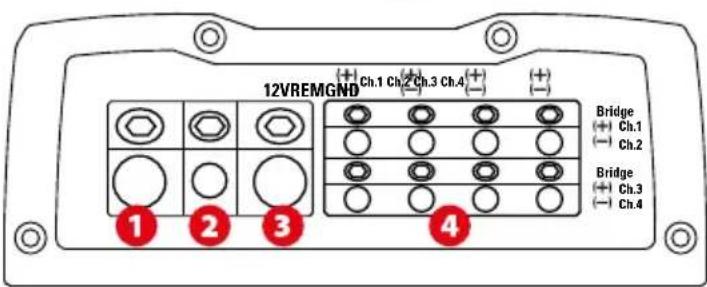

Lautsprecheranschlisse TX480D - Schliessen Sie hier ihre Laufsprecher an. Stellen Sie sichere, dass die Polarität der Lautsprecher im gesamten System korrekt ist. Eine Verpolung der Laufsprecher kann zu Verlusten im Bassbereich und/oder zu einer verschlechterten Klangqualität führen.

Gebrückter Modus:

Um den Veränder gebrachte zu betrieben, verwenden Sie den positiven Anschluss von Kanal 1 und den negativen Anschluss von Kanal 2.

Um den Veränder gebrachte zu betrieben, verwenden Sie den positiven Anschluss von Kanal 3 und den negativen Anschluss von Kanal 4.

Achtung: Brücken Sie den Verändern nicht mit einer Impedanz unterhalb von 4Ω.

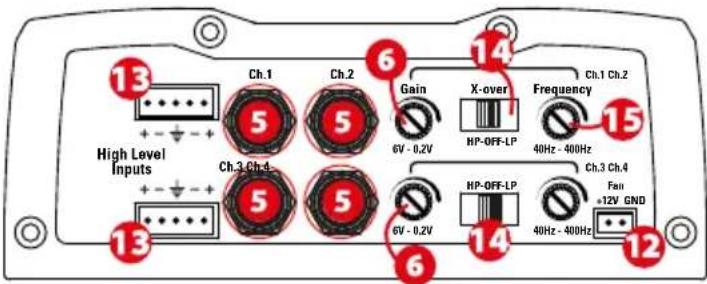

5 Cincheingange (Ch.1 Ch.2 Ch.3 Ch.4) - These Eingange sind fur Radios vorgesehen, die uber Cinchausgange oder Hochpegelausgange verfugen. Fur einen einwandfrei Betrieb sind mind. 200mV Spannung des Radios erforderlich.

Um ungewünschte Störgeräusche zu vermeiden, empfeht MTX ausschlieBlich hochwertige Cinchkabel.

6 Pegelregler (Gain) - Der Pegelregler passt die Eingangsempfindlichkeit des Verständers und die Ausgangsspannung des Radios an. Die mögliche Empfindlichkeit liegt zwischen 0,2V und 6V.

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständerkers auf Null (gegen den Uhrzeitigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximalautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränder ist nun optimal auf Ihr Radio eingestellt.

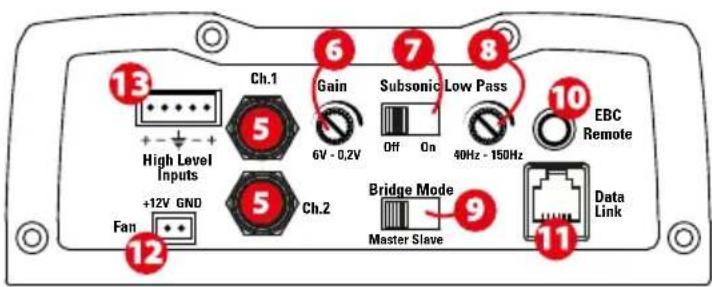

7 Subsonic Schalter (Subsonic) - schaltet den Subsonicfilter ein oder aus. Die Filterfrequenz liegt bei 20Hz. Der Subsonic Filter schutzt den/die Subwoofer vor tiefen Frequenzen, die zu Schaden führen konnten. Insbondere sehr nutzlich in Verbindung mit ventilierten Gehausen.
Tiefpass Frenzeneinstellung - Dierer Regler stelt die gewuntsche Trennfrequenz des Tiefpassfilters ein (LP). Die Frequenz ist von 40Hz bis 150Hz einstellbar.
Bridge Mode Schalter - wird verwendet, um den Veränder in den Master oder Slave Modus zu schalten, wenn Sie zwei TX81000D oder zwei TX6500D brücken wollen. Siehe Master/Slave Abschnitt.
10 EBC Anschluss (External Bass Control) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung konnen Sie den Basspegel z.B. vom Fahrersitz aus einstellen.
Master/Slave Anschluss (Data Link) - zur Verbindung zweier TX81000D oder zweier TX6500D gebrachte im Master/Slave Mode. Das RJ15 Kabel ist im Lieferumfang enthalten. Details find Sie unter der Master/Slave Beschreibung.
12 12V thermisch geregelter Lufteranschluss für ein oder zwei externe Lufter zur Kuhlung (Achtung: 0,5A max - zwei Lufter max). Anschlusskabel ist im Lieferumfang enthalten.
Hochpegel Eingänge (HLI): Dieser Eingang ermöglich es, den Verträger mit Radios zu verwenden, die nur über Laufsprecherausgänge verfügen. Die Laufsprecherausgänge sollen direkt mit den mit dem Verträger mitgelieferten Anschlüssen verbunden werden.itte beachten Sie die Polarität um bestmögliche Klangqualität zu erzielen. Bei Nutzung der Hochpegel Eingänge muss ein Remotekabel verwendet werden, um den Verträger ein- uns auszuschalten.
14 Frequenzweichen Schalter (X-Over): In "LP" Position ist die aktive Tieffpassweiche (LP) eingeschaltet. Verwenden Sie diese Einstellung für den Einsatz mit Subwoofer(n). In "HP" Position ist die aktive Hochpassweiche (LP) eingeschaltet. Verwenden Sie diese Einstellung für den Einsatz mit Lautsprechem. In "Off" Position ist die Aktivweiche deaktiviert. Der Veränder erarbeitet im Vollbereichsmpdus.
15 Frenzeuginstellung (Frequency): Zur Einstellung der gewünschtenTrennfrequency. Die Frenzizist von 0 bis 400Hz einstellbar.

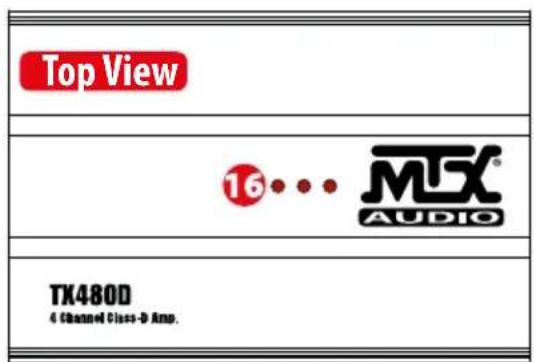

16 PowerOn/Schutzschaltung LED: 1. Die LED leuchtet bei eingeschalteten Veränder rot. 2. Die LED blinkt rot, wenn die Ausgänge kurzgeschlossen sind, wenn die Impedanz zu gering ist (2Ω minimum) oder wenn der Veränder überhützt ist.

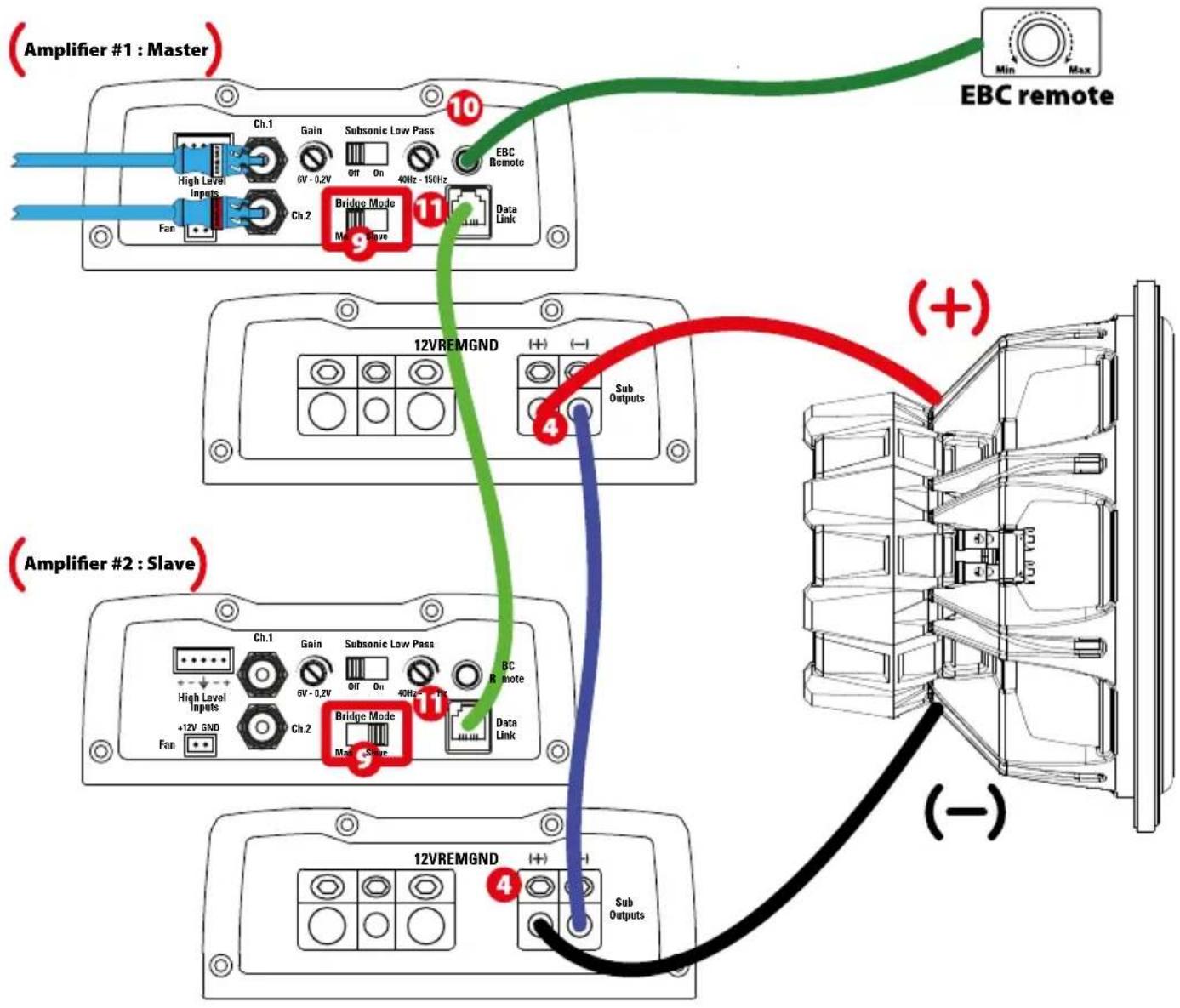

Um MAXIMALE Ausgangsleistung zu erreichen,{lssen sich zwei TX81000D Versteller brücken (Dies ist auch mit zwei TX6500D möglich).

1. Entscheiden Sie welche TX81000D der „Master" Veränderter werden soll. Der andere Veränderter übernimmt dann die "Slave" Funktion. Stellen Sie den "Bridge Mode" Schalter (9) auf Master am Masterveränderter. Stellen Sie den „Slave" Veränderter auf "Slave" (9).
2. Schliessen Sie das Signal vom Radio an die Cinch Einänge des Masterveränderkars an. Die Slave Endstufe besteht keine Cinch-Anschluss. Das Signal wird hier über das RJ15 Kabel weitergeleitet.
3. Verbinden Sie die beiden Veränderer mit einem der mitgelieferten RJ15 Kabel über den „Data link“ Anschluss (11).
4. Stellen Sie Pegel, Frequenzweiche, Subsonic-Filter und Phase am Masterverträger ein. Die Einstellungen am Slave Verträger sind deaktiviert und werden von der Masterendstufe übernommen.
5. Der (+) Lautsprecherausgang ist der (+) Lautsprecherausgang der Masterverträckers (4).
6. Der (-) Lautspracherausgang ist der (+) Lautspracherausgang der Slave Verständerkers (4).
7. Verbinden Sie beiden (-) Laufsprecherausgänge mit dem gleichen Kabel, das Sie für den Anschluss des Subwoofoers verwendet haben.

Anmerkung : Die EBC Fernbedienung fungkioniert auch im Master/Slave Betrieb. Schliessen Sie diese am Master Versteller an (10).

Installation & Anschluss :

MTX empfeht den Einbau ihrer Endstufe durch einen authorisierten MTX Fachhandler. Etwaige Abweichungen von den hier gezeugten Anschlussmoglichkeiten konnen zu ernschaften Schaden an der Endstufe, den Laatsprechen und/oder der Fahrzeugelektrik führen. Schaden durch unsachgemasse Installation sind NICT durch die Garantie gedeckt.itte prufen Sie die Anschlisse daher sehr genau, bevor Sie Ihr System einschalten.

Installation & Befestigung :

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Verträger. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprechende Kühlung des Verträgers sicherezustellen. Markieren Sie die Einbaulicher des Verträgers. Bevor sie Lächer bohren, stellen Sie unbedingt sich, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schaden nehmen können.
3. Verlegen Sie nun ein positives Stromkabel (+) von der Batterie (noch nicht anschlossen) durch den Innenaum des Fahrzeuges und schlieben Sie dieses an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schlieben Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfern ist solange noch nicht alle Anschlüsse fertiggestellt sind. SchlieBen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle fur den Massepunkt an der Fahrzeugkarosserie und entfern den Si an dieser Stelle den Lack bis Si an der Stelle blankes Metall siehen. SchlieBen Sie das Massekabel an thisem Punkt an und verbinden Si das andere Ende mit dem (GND) Terminal Ihres MTX Verstärkers.
6. Verbinden Sie ein Remote Einschalt-Kabel vom Radio mit dem Remote Terminal des MTX Veränderkers. Sollte das Radio keinen Remoteanschluss haben, so verwenden Sie den Anschluss für die elektrische Antenne.
7. Schliessen Sie die Cinckabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähne von Stromkabeln oder der Fahrzeugelaktronik. Kreuzende Kabel verlegen Sie im 90° Winkel. Verwendten Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräische im Audiosignal.
8. Schliessen Sie Ihr Lautsprecher an ihren MTX Versteller an und verwenden Sie hierbei den korrekten Kabelquerschnitt.
9. Prufen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung – insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schreiben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung: Bevor Sie mit den weiteren Einstellungen fortfahren, stellen Sie safer, dass der Pegelregler des Verstärkers auf Null steth (gegen den Uhrzeigersinn).

Problemlösung :

Problem

Ursache

Lösung

3 LEDs sind aus Keine +12V am Remoteanschluss Stellen Sie +12V am Terminal her Keine +12V am Stromanschluss Stellen Sie +12V am Terminal her Unzureichende Masseverbindung Prufen Sie die Masseverbindung Verbrannte Verträker Einwendung zum Service Verbrannte Sicherung Ersetzen Sie die Sicherung und suchen Sie den Grund für den Defekt Sie die Sicherung

3 LEDs blinken rot Laufsprecherimpedanz ist zu gering Entfernen Sie die Lautsprecher Der Verträger ist im thermischen Schutzmodus Warten Sie, bis der Verträger heruntergekühlt ist. Eingangsspannung zu hoch oder zu niedrig Prufen Sie die Batterie und die Lichtmaschine

3 LEDs leuchten dauerhaft rot

Lautstärke am Radio auf Null

Erhöhen Sie die Lautstärke am Radio

• trotzem kein Ausgangssignal

Lautsprecher nicht angeschlossen

Schlieben Sie die Lautsprecher an

Pegelregler am Veränder ist auf Minimum eingestellt
Signalprozessor nicht eingeschaltet
Alle Laufsprecher defekt

Erhöhen Sie den Pegel
Versorgen Sie den Prozessor mit Strom
Ersetzen Sie die Laufsprecher

Verzerrte Wiedergabe

Lautstärke am Radio zu hoch

Reduzieren Sie die Lautstärke am Radio

Pegelregler des Verstärkers zu hoch

Reduzieren Sie den Pegel am Verträker

Balance vertauscht

Lautsprecheranschluss vertauscht

Schlieben Sie die Laufsprecher richtig herum an

Cinch Eingänge vertauscht

Vertauschen Sie die Cinch Anschlüsse

Schwacher Bass

Lautsprecher phasenverkehr angeschlossen

Schlieben Sie die Lautsprecher phasenkorrekt an

Sie verwenden keine MTX Woofer

MTX Woofer kaufen

Verbrannte Sicherung Verstärke defekt

Übertriebene Lautstärke

Reduzieren Sie die Lautstärke

Bringen Sie den Veränder zum Service
