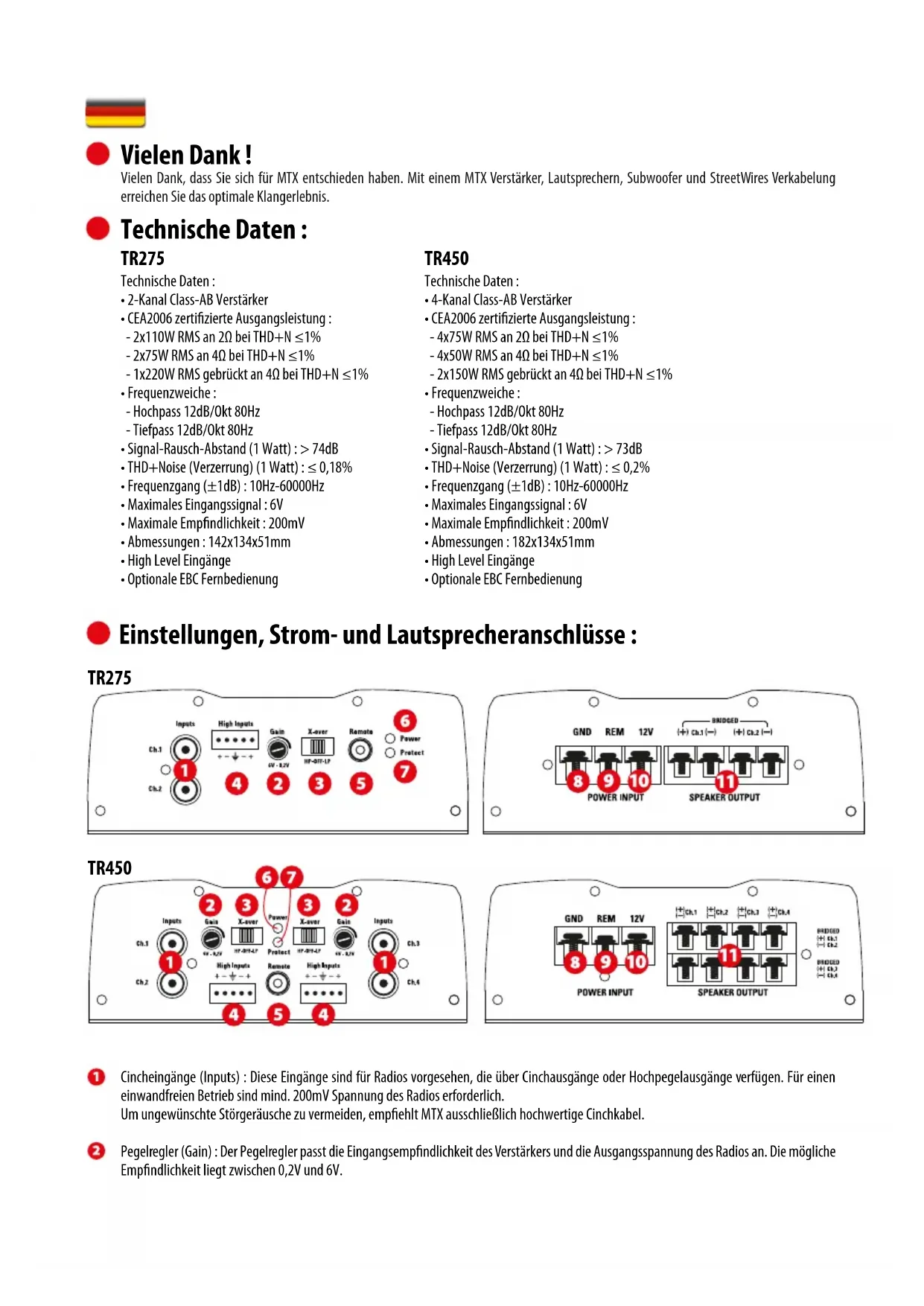

BEDIENUNGSANLEITUNG TR450 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Verstärker, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten :

TR275

Technische Daten :

• 2-Kanal Class-AB Verstärker

• CEA2006 zertifizierte Ausgangsleistung :

- 2x110W RMS an 2Ω bei THD+N ≤1%

- 2x75W RMS an 4Ω bei THD+N ≤1%

- 1x220W RMS gebrückt an 4Ω bei THD+N ≤1%

- Frequenzweiche :

- Hochpass 12dB/Okt 80Hz

- Tiefpass 12dB/Okt 80Hz

• Maximale Empfindlichkeit : 200mV

• Abmessungen : 142x134x51mm

• High Level Eingänge

- Optionale EBC Fernbedienung

TR450

Technische Daten :

• 4-Kanal Class-AB Verstärker

• CEA2006 zertifizierte Ausgangsleistung :

- 4x75W RMS an 2Ω bei THD+N ≤1%

- 4x50W RMS an 4Ω bei THD+N ≤1%

- 2x150W RMS gebrückt an 4Ω bei THD+N ≤1%

• Frequenzweiche :

- Hochpass 12dB/Okt 80Hz

- Tiefpass 12dB/Okt 80Hz

• Signal-Rausch-Abstand (1 Watt) : > 73dB

- THD+Noise (Verzerrung) (1 Watt) : ≤ 0,2%

• Frequenzgang (±1dB): 10Hz-60000Hz

• Maximales Eingangssignal : 6V

• Maximale Empfindlichkeit : 200mV

• Abmessungen : 182x134x51mm

• High Level Eingänge

- Optionale EBC Fernbedienung

Einstellungen, Strom- und Lautsprecheranschlüsse :

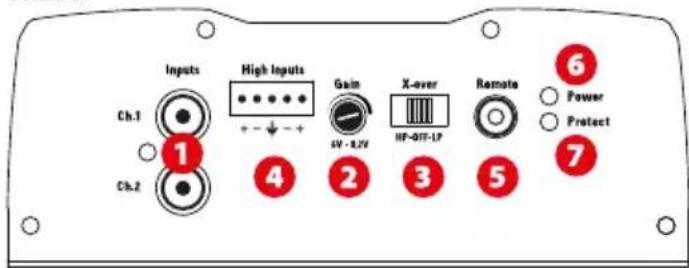

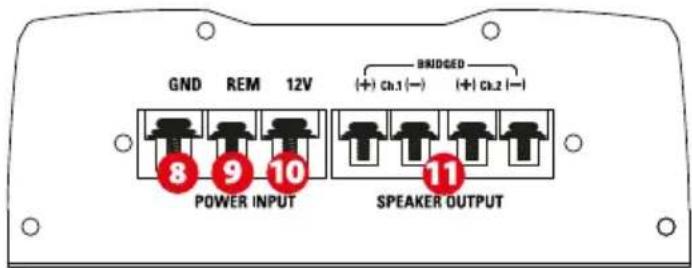

TR275

Inputs High Inputs Gain X-over Remote 6 Power Protect Ch.1 Ch.2 + - + - 6V - 3.2V HP-0FF-LP 4 2 3 5 7

GND REM 12V POWER INPUT BRIDGED (+ ) Ch.1 (-) (+ ) Ch.2 (-) 10 11 SPEAKER OUTPUT

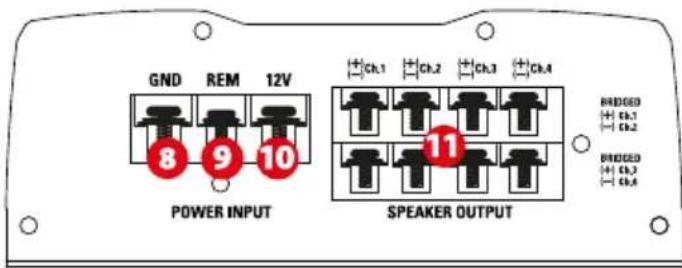

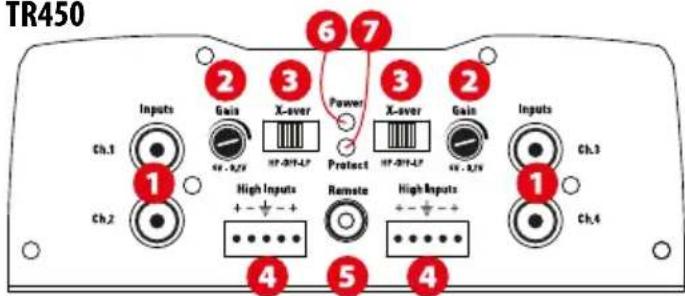

TR450

TR450 Inputs Gain X-over Power X-over Gain Inputs Ch.1 High Inputs + - + - Remote High Inputs + - + - Ch.2 Ch.3 Ch.4 6 7 4 5 4

GND REM 12V 8 9 10 POWER INPUT Ch.1 Ch.2 Ch.3 Ch.4 11 SPEAKER OUTPUT BRIDGED Ch.1 Ch.2 BRIDGED Ch.3 Ch.4

1 Cincheingänge (Inputs) : Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich.

Um ungewünschte Störgeräusche zu vermeiden, empfiehlt MTX ausschließlich hochwertige Cinchkabel.

2 Pegelregler (Gain) : Der Pegelregler passt die Eingangsempfindlichkeit des Verstärkers und die Ausgangsspannung des Radios an. Die mögliche Empfindlichkeit liegt zwischen 0,2V und 6V.

2 Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

3 Tiefpass / Hochpass Schalter (X-over) :

• In der "LP" Position ist die Tiefpass Aktivweiche akitviert (80Hz / 12dB/0kt.). Verwenden Sie diese Einstellung bei Betrieb mit Subwoofer(n).
• In der "HP" Position ist die Hochpass Aktivweiche akitviert (80Hz / 12dB/Okt.). Verwenden Sie diese Einstellung bei Betrieb mit Lautsprechern.
• In der "Off" Position ist die Aktivweiche deakitviert. Der Verstärker arbeitet im Vollbereichs-Modus.

4 Hochpegel-Eingänge (High Input) : Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollten direkt mit dem Adapter der Endstufe verbunden werden.

Hinweis: Bei Verwendung der Hochpegel-Eingänge muß trotzdem ein Remote-Kabel verwendet werden, um den Verstärker ein- und auszuschalten.

5 External Bass Control Port (Remote) : Die Fernbedienung für den Subwoofer-Pegel (EBC) wird hier angeschlossen und ermöglicht die Einstellung der Bass-Lautstärke vom z.B. Fahrersitz aus..

Bitte beachten: Die EBC ist optional. Sie können diese als Zubehör erwerben (Artikelnummer: EBC-1).

6 Power On LED (Power) : Die LED leuchtet grün wenn die Endstufe eingeschaltet ist.

7 Protection LED - Schutzschaltung (Protec.) : Die LED leuchtet rot wenn ein Kurzschluss vorliegt oder die Endstufe zu warm geworden ist.

8 Masseanschluss (GND) : Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

9 Remote-Anschluss (REM) - Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den „Remote“ - Ausgang oder den Ausgang für die elektrische Antenne des Radios.

10 +12V Power Terminal (12V) - Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen – direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen.

Wir empfehlen für den TR275 und TR450 Verstärker einen Kabelquerschnitt von 8\~10mm ^2 .

Lautsprecheranschlüsse (Speaker Output) : Schliessen Sie die Lautsprecher hier an. Beachten Sie die Polarität der Lautsprecher über die gesamte Musikanlage. Vertauschen der Phase kann zu einer verminderten Basswiedergabe und/oder zu einer insgesamt verschlechterten Klangqualität führen.

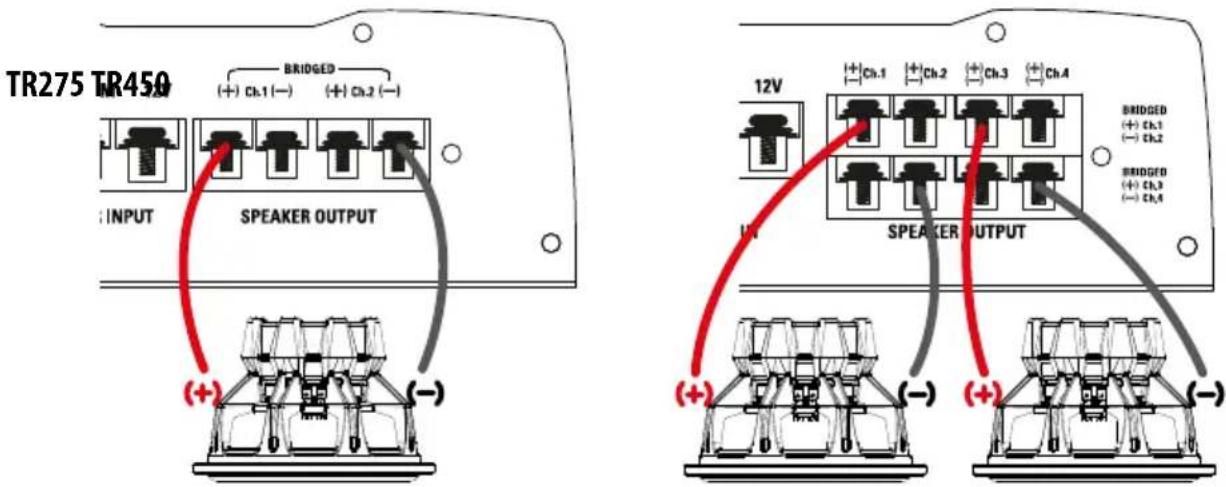

Gebrückter Betrieb :

TR275 : Wenn der Verstärker überbrücken , verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur.

TR450 : Wenn der Verstärker Überbrückung für die beiden ersten Kanäle, verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur. Für die beiden folgenden Kanäle, nehmen Sie die Ch.3 positiven Anschluss und die Ch.4 negative Klemme.

Achtung: Verwenden Sie im gebrückten Modus keine Impedanzen unterhalb von 4Ω.

TR275 TR450 BRIDGED (+ ) Ch.1 (-) (+ ) Ch.2 (-) INPUT SPEAKER OUTPUT 12V (+ ) Ch.1 (+) Ch.2 (+) Ch.3 (+) Ch.4 BRIDGED (+ ) Ch.1 (-) Ch.2 BRIDGED (+ ) Ch.3 (-) Ch.4 SPEAKER OUTPUT (+ ) Ch.1 (-) Ch.2 (+ ) Ch.3 (-) Ch.4 (+ ) Ch.1 (-) Ch.2 (+ ) Ch.3 (-) Ch.4 (+ ) Ch.1 (-) Ch.2 (+ ) Ch.3 (-) Ch.4

Installation & Befestigung :

MTX empfiehlt den Einbau Ihrer Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik führen. Schäden durch unsachgemässe Installation sind NICHT durch die Garantie gedeckt. Bitte prüfen Sie die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen. Markieren Sie die Einbaulöcher des Verstärkers. Bevor sie Löcher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.ä. im Wege sind und Schaden nehmen könnten.
3. Verlegen Sie nun ein positives Stromkabel (+) von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeuges und schließen Sie dieses an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummihülle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das andere Ende mit dem (GND) Terminal Ihres MTX Verstärkers.
6. Verbinden Sie ein Remote Einschalt-Kabel vom Radio mit dem Remote Terminal des MTX Verstärkers. Sollte das Radio keinen Remoteanschluss haben, so verwenden Sie den Anschluss für die elektrische Antenne.
7. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektronik. Kreuzende Kabel verlegen Sie im 90° Winkel. Verwenden Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräusche im Audiosignal.
8. Schliessen Sie Ihre Lautsprecher an Ihren MTX Verstärker an und verwenden Sie hierbei den korrekten Kabelquerschnitt.
9. Prüfen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung — insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schließen Sie den Minuspol der Batterie wieder an, schalten Ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.
   Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren, stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null steht (gegen den Uhrzeigersinn).

Problemlösung :

Problem

Ursache

Lösung

3 LEDs sind aus Keine +12V am Remoteanschluss Stellen Sie +12V am Terminal her
Keine +12V am Stromanschluss Stellen Sie +12V am Terminal her
Unzureichende Masseverbindung Prüfen Sie die Masseverbindung
Verbrannte Verstärker Einsendung zum Service
Verbrannte Sicherung Ersetzen Sie die Sicherung und suchen Sie
den Grund für den Defekt Sie die Sicherung

3 LEDs blinken rot Lautsprecherimpedanz ist zu gering Entfernen Sie die Lautsprecher
Der Verstärker ist im thermischen Schutzmodus Warten Sie, bis der Verstärker heruntergekühlt ist
Eingangsspannung zu hoch oder zu niedrig Prüfen Sie die Batterie und die Lichtmaschine

3 LEDs leuchten dauerhaft rot Lautstärke am Radio auf Null Erhöhen Sie die Lautstärke am Radio

- trotzdem kein Ausgangssignal

Lautsprecher nicht angeschlossen

Schließen Sie die Lautsprecher an

Pegelregler am Verstärker ist auf Minimum eingestellt

Erhöhen Sie den Pegel

Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom

Alle Lautsprecher defekt

Ersetzen Sie die Lautsprecher

Verzerrte Wiedergabe

Lautstärke am Radio zu hoch Reduzieren Sie die Lautstärke am Radio

Pegelregler des Verstärkers zu hoch

Reduzieren Sie den Pegel am Verstärker

Balance vertauscht

Lautsprecheranschlüsse vertauscht

Schließen Sie die Lautsprecher richtig herum an

Cinch Eingänge vertauscht

Vertauschen Sie die Cinch Anschlüsse

Schwacher Bass

Lautsprecher phasenverkehrt angeschlossen

Schließen Sie die Lautsprecher phasenkorrekt an

Sie verwenden keine MTX Woofer

MTX Woofer kaufen

Verbrannte Sicherung

Übertriebene Lautstärke

Reduzieren Sie die Lautstärke

Verstärker defekt

Bringen Sie den Verstärker zum Service

So geht's : Aktuelle Infos

mtx-audio.de

[e-mail]

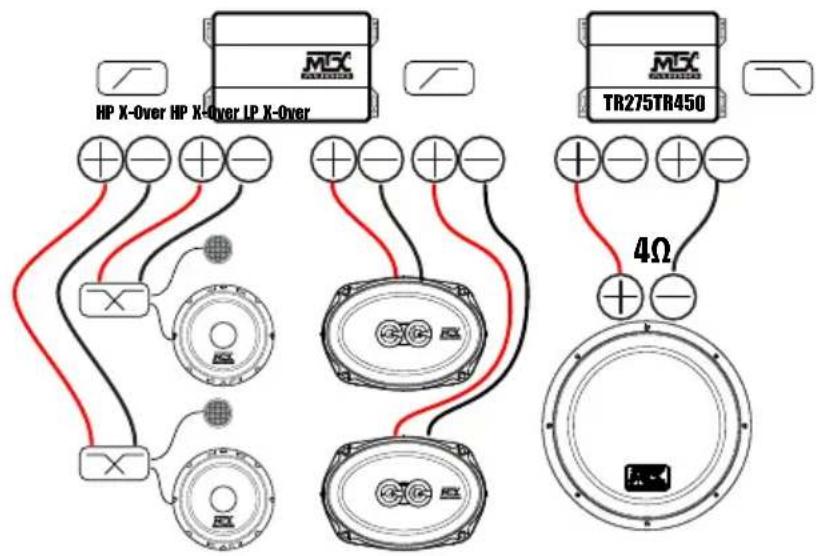

Die Installation n°3:

5-Kanal-System.

+ Subwoofer / Gehäuse

System @ hinten.

HP X-Over HP X-over LP X-Over + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

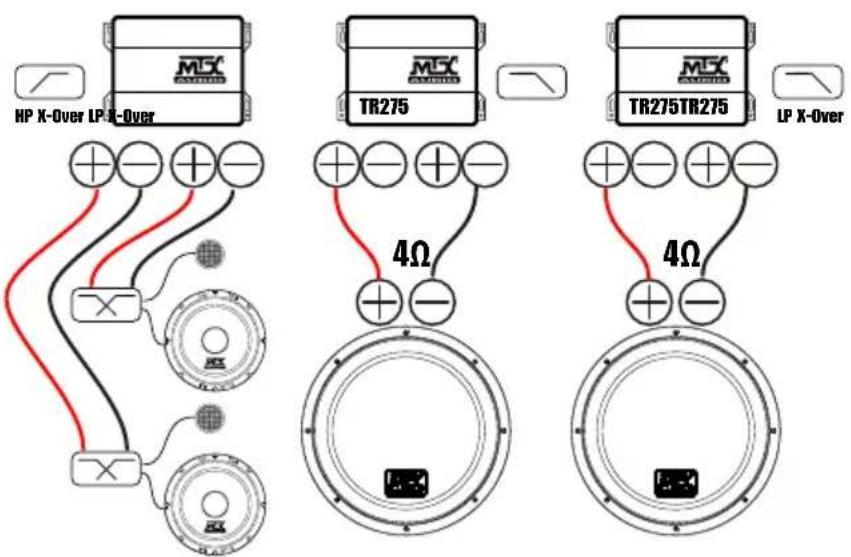

Die Installation n°4:

3-Kanal-System

mit mehreren Ampere.

Gehäuse System @ hinten

HP X-Over LP X-Over MSX TR275 4Ω MSX TR275TR275 LP X-Over 4Ω
