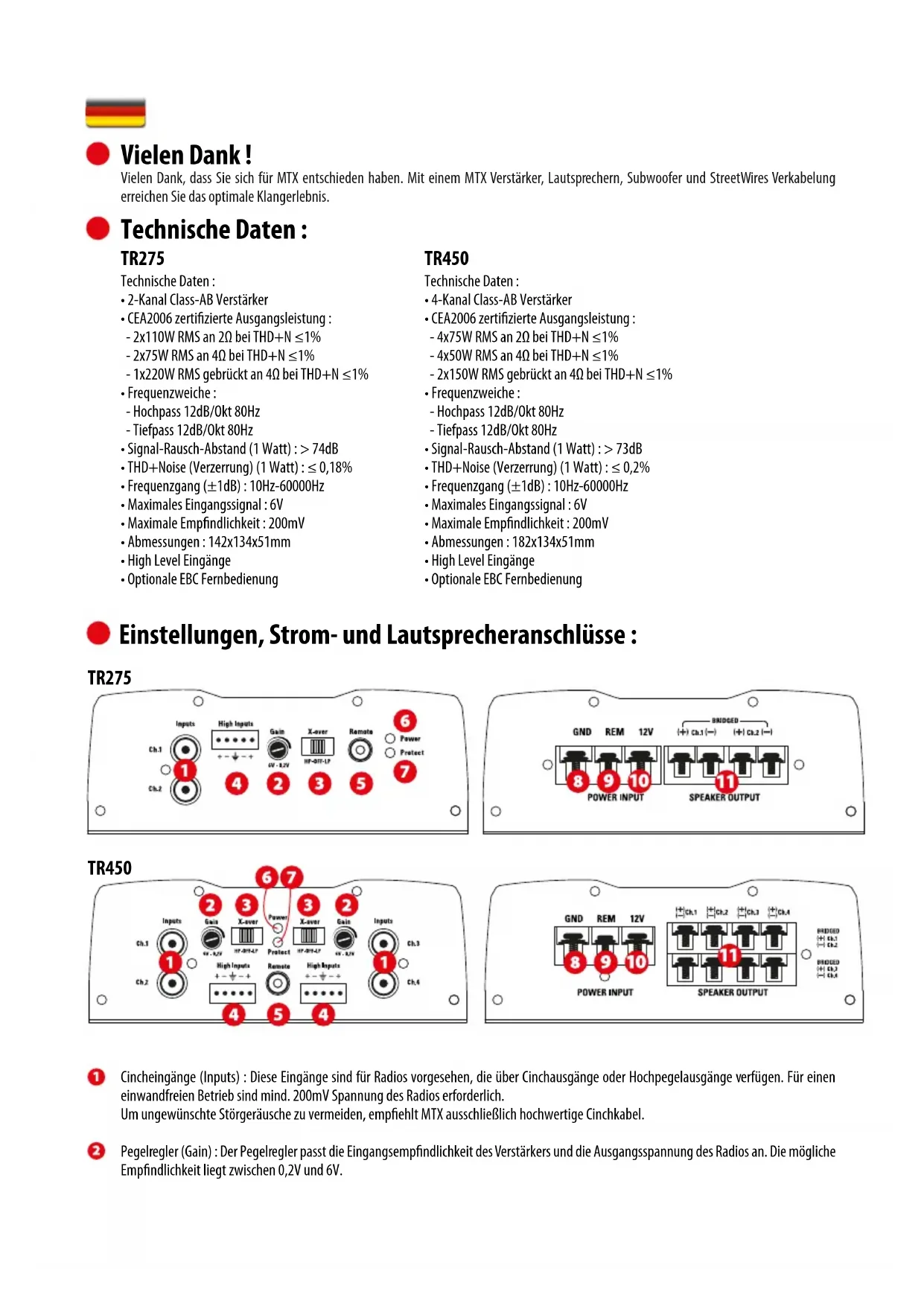

BEDIENUNGSANLEITUNG TR275 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Veränder, Lautsprechn, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten :

TR275

Technische Daten :
- 2-Kanal Class-AB Versteller
- CEA2006 zertifizierte Ausgangsleistung :
-2x110W RMS an 2Ω bei THD+N ≤1%
- 2x75W RMS an 4Ω bei THD+N ≤1%
- 1x220W RMS gebrückt an 4 bei THD + N≤ 1%
- Frequenzweiche :
-Hochpass 12dB/0kt 80Hz
Tiefpass 12dB/0kt 80Hz
- Signal-Rausch-Abstand (1 Watt): > 74dB
- THD+Noise (Verzerrung) (1 Watt): ≤ 0,18%
- Frequenzgang (±1dB): 10Hz-60000Hz
Maximales Eingangssignal:6V
Maximale Empfindlichkeit: 200mV
Abmessungen:142x134x51mm
High Level Eingänge
- Optionale EBC Fernbedienung

TR450

Technische Daten :
- 4-Kanal Class-AB Versteller
- CEA2006 zertifizierte Ausgangsleistung :
- 4x75W RMS an 2Ω bei THD+N ≤1%
- 4x50W RMS an 4Ω bei THD+N ≤1%
- 2x150W RMS gebrückt an 4Ω bei THD+N ≤ 1%
- Frequenzweiche :
-Hochpass 12dB/0kt 80Hz
Tiefpass 12dB/0kt 80Hz
- Signal-Rausch-Abstand (1 Watt) : > 73dB
- THD+Noise (Verzerrung) (1 Watt): ≤ 0,2%
- Frequenzgang (±1dB): 10Hz-60000Hz
Maximales Eingangssignal:6V
Maximale Empfindlichkeit: 200mV
Abmessungen:182x134x51mm
High Level Eingänge
- Optionale EBC Fernbedienung

Einstellungen, Strom- und Laufsprecheranschlüsse :

TR275

TR450

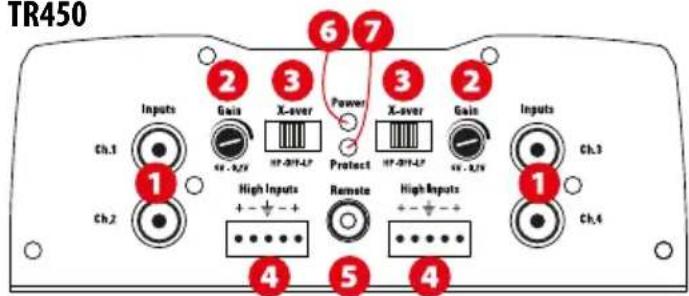

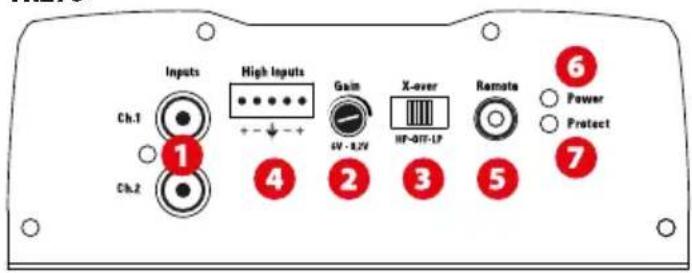

Cincheingange (Inputs) : These Eingange sind fur Radios vorgesehen, die uber Cinchausgange oder Hochpegelausgange verfugen. Fur einen einwandfrei Betrieb sind mind. 200mV Spannung des Radios erforderlich.

Um ungewünschte Störgeräusche zu vermeiden, empfehl't MTX ausschließlich hochwertige Cinchkabel.

2 Pegelregler (Gain) : Der Pegelregler passt die Eingangsempfindlichkeit des Veränderers und die Ausgangsspannung des Radios an. Die mögliche Empfindlichkeit liegt zwischen 0,2V und 6V.

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständrakers auf Null (gegen den Uhrzeugersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verständerkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränderer ist nun optimal auf Ihr Radio eingestellt.

3 Tiefpass/HochpassSchalter(X-over)：

-In der "LP" Position ist die Tiefpass Aktivweiche aktiviert (80Hz / 12dB/0kt.). Verwenden Sie diese Einstellung bei Betrieb mit Subwoofer(n).
In der HP Position ist die Hochpass Aktivweiche aktiviert (80Hz / 12dB/0kt.). Verwenden Sie diese Einstellung bei Betrieb mit Lautsprechem.
-In der "Off" Position ist die Aktivweiche deakitviert. Der Verstärker arbeitet im Vollbereichs-Modus.

Hochpegel-Eingänge (High Input) : Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollen direkt mit dem Adapter der Endstufe verbunden werden.

Hinweis: Bei Verwendung der Hochpegel-Eingänge muß trotzdem ein Remote-Kabel verwendet werden, um den Veränderer ein- und auszuschalten.

External Bass Control Port (Remote): Die Fernbedienung fur den Subwoofer-Pegel (EBC) wird hier angeschlossen und ermöglich die Einstellung der Bass-Lautstarke vom z.B. Fahrersitz aus..

Bitte beachten: Die EBC ist optional. Sie können diese als Zubehör erwerben (Artikelnummer: EBC-1).

Power On LED (Power): Die LED leuchtet grün wenn die Endstufe eingeschaltet ist.
Protection LED - Schutzschaltung (Protec.): Die LED leuchtet rot wenn ein Kurzschluss vorliegt oder die Endstufe zu warm geworden ist.

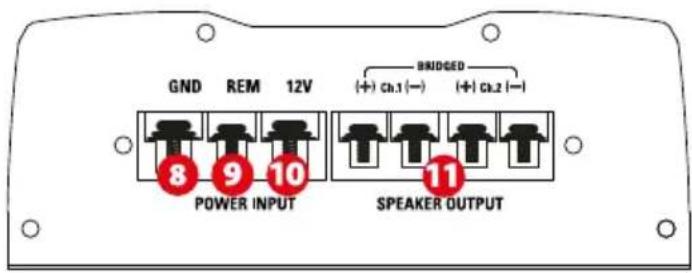

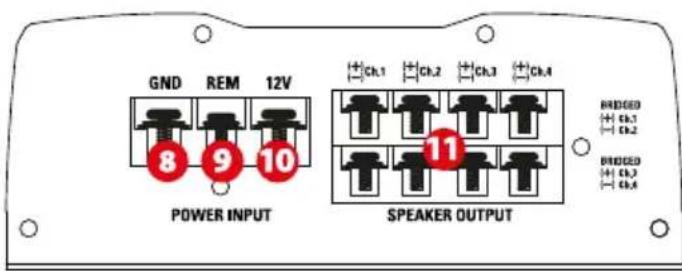

Masseanschluss (GND): Ein guter Massepunkt ist für die maximale Leistung des Veränderkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfern den Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
Remote-Anschluss (REM) - Liegen hier 12 Volt an, so schaltet der Veränderer ein. Nutzen Sie hier zu den „Remote“- Ausgang oder den Ausgang für die elektrische Antenne des Radios.
+12V Power Terminal (12V) - Dies ist der Stromanschluss des Veränderkers. Diese muss - um einen optimalen Betrieb saferzustellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlagen. Der besonderes starke Stromfluss in dieserem Kabel konnte zu Störgeräussen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen.

Wir empfehlen fur den TR275 und TR450 Verstärker einen Kabelquerschnitt von 8 10mm^3

Lautsprecheranschluss (Speaker Output) : Schliessen Sie die Laufsprecher hier an. Beachten Sie die Polarität der Laufsprecher über die gesamte Musikanlage. Vertauschen der Phase kann zu einer verminderten Basswiedergabe und/oder zu einer insgesamt verschlechterten Klangqualität führen.

Gebrückter Betrieb :

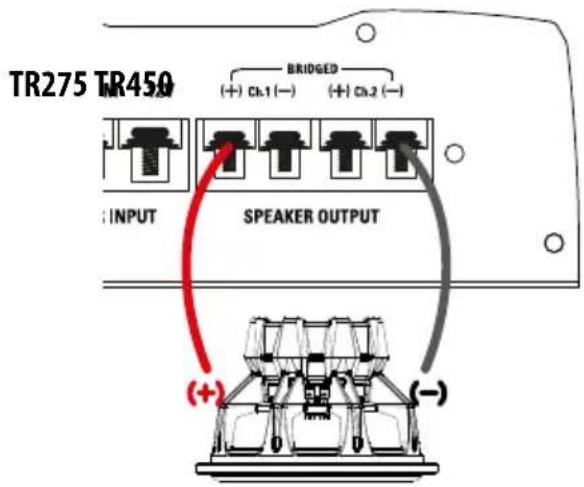

TR275 : Wenn der Veränder überbrücken, verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur.

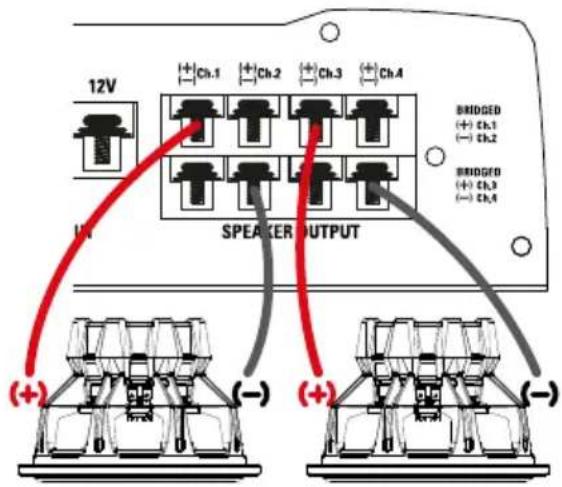

TR450 : Wenn der Veränderter Überbrückung für die beiden ersten Kanäle, verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur. Für die beiden folgenden Kanäle, nehmen Sie die Ch.3 positiven Anschluss und die Ch.4 negative Klemme.

Achtung: Verwenden Sie im gebrücken Modus keine Impedanzen unterhalb von 4

Installation & Befestigung :

MTX empfeht den Einbau ihrer Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeugten Anschlussmöglichkeiten konnen zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik führen. Schäden durch unsachgemäß Installation sind NICHT durch die Garantie gedeckt.itte prufen Sie die Anschüsse thereof genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Versteller. Bedeken Sie hierbei, dass ausreichende Luftzufahr am Kühlkörper vorhanden ist, um eine entsprechende Kuhlung des Veränderkers sicherzustellen. Markieren Sie die Einbaulocher des Veränderkers. Bevor sie Lieder bohren, stellen Sie unbedingt sichere, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schaden nehem konnten.
3. Verlegen Sie nun ein positives Stromkabel (+) von der Batterie (noch nicht anschlossen) durch den Innenaum des Fahrzeuges und schlieben Sie diese an das Terminal +BATT des Verständers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schlieben Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter enternt ist solange noch nicht alle Anschlisse fertiggestellt sind. Schreiben Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfern den Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schlieben Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem (GND) Terminal Ihres MTX Verständerkers.
6. Verbinden Sie ein Remote Einsatz-Kabel vom Radio mit dem Remote Terminal des MTX Verständers. Sollte das Radio keinen Remoteanschluss haben, so verwenden Sie den Anschluss für die elektrische Antenne.
7. Schliessen Sie die Cinckabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähne von Stromkabeln oder der Fahrzeugelektronik. Kreuzende Kabel verlegen Sie im 90^ Winkel. Verwenden Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräische im Audiosignal.
8. Schliessen Sie ihre Laufsprecher an ihren MTX Veränder an und verwenden Sie hierbei den korrekten Kabelquerschnitt.
9. Prufen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schreiben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.
   Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren, stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null steht (gegen den Uhrzeigersinn).

Problemlösung :

Problem

Ursache

Lösung

3 LEDs sind aus Keine +12V am Remoteanschluss Stellen Sie +12V am Terminal her

Keine +12V am Stromanschluss Stellen Sie +12V am Terminal her

Unzureichende Masseverbindung Prufen Sie die Masseverbindung

Verbrannte Veränderer Einwendung zum Service

Verbrannte Sicherung Ersetzen Sie die Sicherung und suchen Sie

den Grund für den Defekt Sie die Sicherung

3 LEDs blinken rot Lautspricherimpedanz ist zu gering Entfernen Sie die Lautspricher

Der Verträger ist im thermischen Schutzmodus Warten Sie, bis der Verträger heruntergekühlt ist

Eingangsspannung zu hoch oder zu niedrig Prufen Sie die Batterie und die Lichtmaschine

3 LEDs leuchten dauerhaft rot Lautstärke am Radio auf Null Erhöhen Sie die Lautstärke am Radio

• trotzdem kein Ausgangssignal

Lautsprecher nicht angeschlossen

Schlieben Sie die Lautsprecher an

Pegelregler am Veränderer ist auf Minimum eingestellt

Erhöhen Sie den Pegel

Signalprozessornichteingeschaltet

Ersetzen Sie die Lautsprecher

Alle Laufsprecher defekt

Lautstärke am Radio zu hoch Reduzieren Sie die Lautstärke am Radio

Verzerrte Wiedergabe

Pegelregler des Verständskers zu hoch

Reduzieren Sie den Pegel am Verträker

Balance vertauscht

Lautsprecheranschluss vertauscht

Schlieben Sie die Laufsprecher richtig herum an

Cinch Eingänge vertauscht

Vertauschen Sie die Cinch Anschlüsse

Schwacher Bass

Lautsprecher phasenverkehr angeschlossen

Schlieben Sie die Lautsprecher phasenkorrekt an

Sie verwenden keine MTX Wofer

MTX Wofer kaufen

Verbrannte Sicherung

Übertriebene Lautstärke

Reduzieren Sie die Lautstärke

Veränder defekt

Bringen Sie den Veränderter zum Service

So Goes: AktuelleInfos

mtx-audio.de

[e-mail]

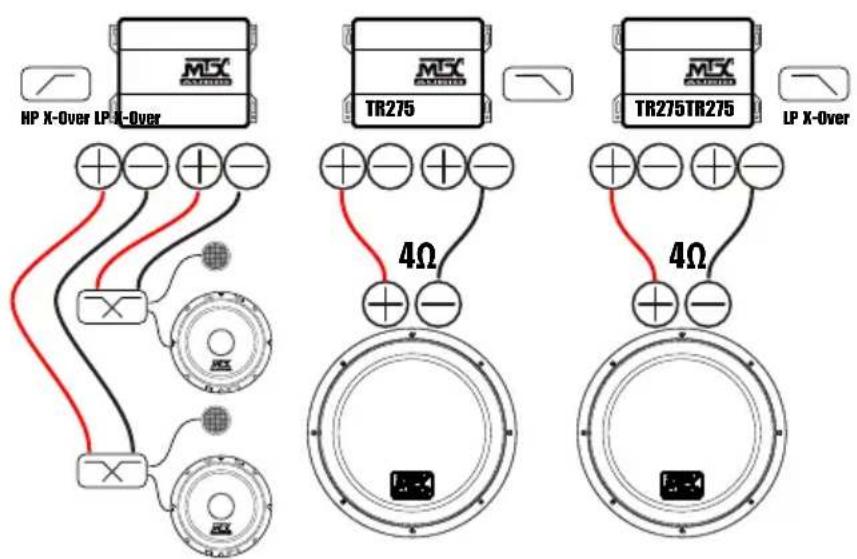

Die Installation n°4:
3-Kanal-System
mit mehreren Ampere.
Compo System @ Front + Dual Subwoofer / Gehäuse System @ hinten
Empfohlene Subwoofer/ Gehause:TR12-04,TR12AV,RTE12AS,RTF10AS,RT12AT,RT10AS,RT12AV Empfohlene Lautsprecher:TR/TRS,TX2,TX4,RTC/RTS
