MANUAL DE UTILIZARE TR275 MTX Audio

cu mai multe amplificatoare.

Difuzoare component system @ fata

• subwoofer dublu @ spate

Multumesc!

Multumipnre achizionare unui amplifcator MTX Audio High-End TX.Instalare corecta potrivita cu difuzoare MTX si subwoofere oeruna sunet superior si performanl a prentu nenumarate ore. Felicitari si bucurati-v de experienta audio MTX!

Specificati:

TR275 TR450

Specificatii:
- Amplificator 2 canale, Clasa-AB
- Putere de isire certificata CEA2006 :
- 2x110W RMS la 2Ω si THD+N ≤1%
-2x75W RMS la 4Ω si THD+N ≤1%
- 1x220W RMS in punte la 4 si THD + N≤ 1%
Crossover:
- High pass 12dB/oct 80Hz
- Low pass 12dB/oct 80Hz
- Raportul semnal/zgomot (1 Watt): > 74dB
- THD+Noise (Distorsioni) (1 Watt): ≤ 0,18%
Raspuns in freventa (± 1dB) : 10Hz - 60000Hz
Semnal intrare maxim: 6V
Sensibilitate maxima: 200mV
- Dimensiuni: 142x134x51mm
- Intrare de nivel inalt
Telecomanda EBC optionala

Specificati:

• Amplificator 4 canale, Clasa-AB
• Putere de lesire certificata CEA2006 :
• 4x75W RMS la 2Ω si THD+N ≤1%
• 4x50W RMS la 4Ω si THD+N ≤1%
• 2x150W RMS in punte la 4 si THD + N≤ 1%
  Crossover:
• High pass 12dB/oct 80Hz
• Low pass 12dB/oct 80Hz
• Raportul seminal/zgomot (1 Watt): > 73dB
• THD+Noise (Distorsiuni) (1 Watt): ≤ 0,2%
  Raspuns in freventa (± 1dB) : 10Hz - 60000Hz
  Semnal intrare maxim:6V
  Sensibilitate maxima: 200mV
• Dimensiuni: 182 × 134 × 51 ~mm
• Intrare de nivel inalt
  Telecomanda EBC optionala

Setari, Alimentare si conexiuni Difuzoare

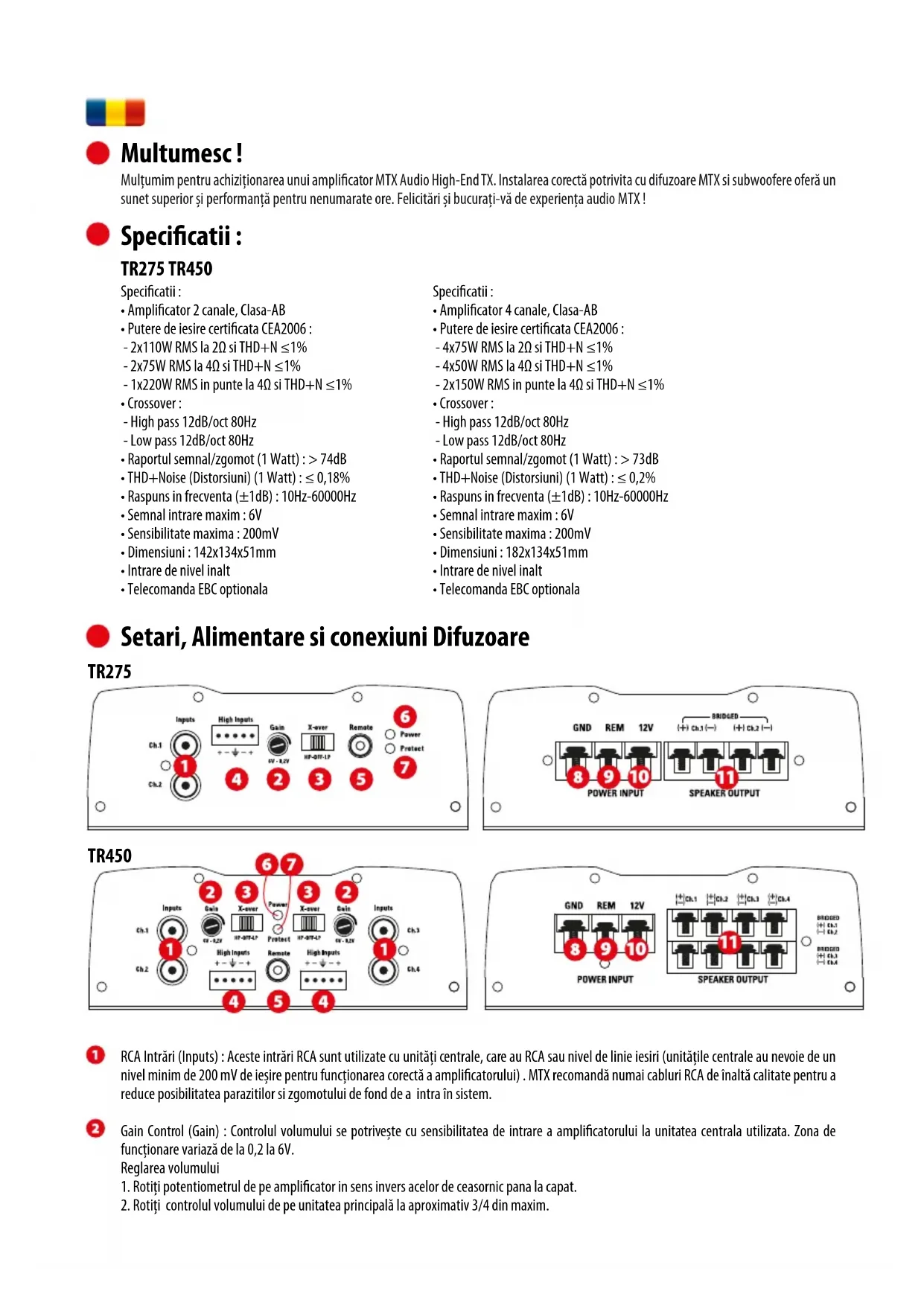

TR275

TR450

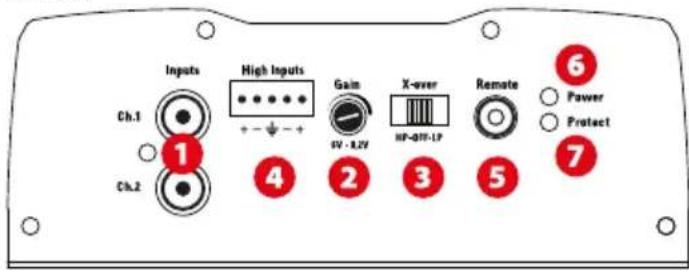

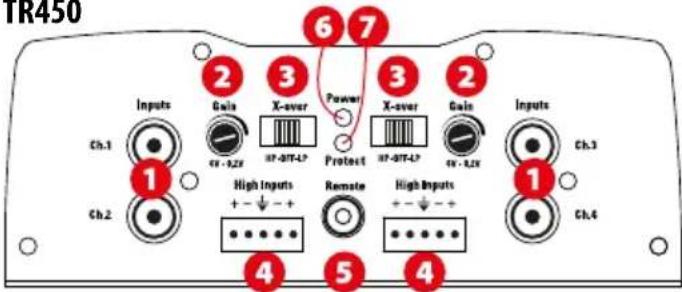

RCA Intrari (Inputs): Aceste intrari RCA sunt utilizeate cu unitaţi centrale, care au RCA sau nival de linie iesiri (unitătile centrale au nevoie de un nival minim de 200mV de iesire pentru functionarea corectă a amplificatorului). MTX recomanda numai cabluri RCA de inaltă calitate pentru a reduce posibilitatea parazitilor si zgomotului de fond de a intra in system.
2 Gain Control (Gain): Controll volumului se potrveste cu sensibilitatea de intrare a amplificatorului la unitatea centrala utilizesata. Zona de fonctionare variazade la 0,2 la 6V.

Reglarea volumului

1. Rotiti potentiometrul de pe amplificator in sens invers acelor de ceasornic pana la capat.

2. Rotiti controlul volumului de pe unitatea principală la aproximativ 3/4 din maxim.

3. Reglati potentiometrul de pe amplificator pña la aparitia distorsiunilor.

4. Ajustati potentiometrul pana cand distorsiunile dispar.
5. Amplificatorul este acum calibrat la ieşirea din unitatea principală.

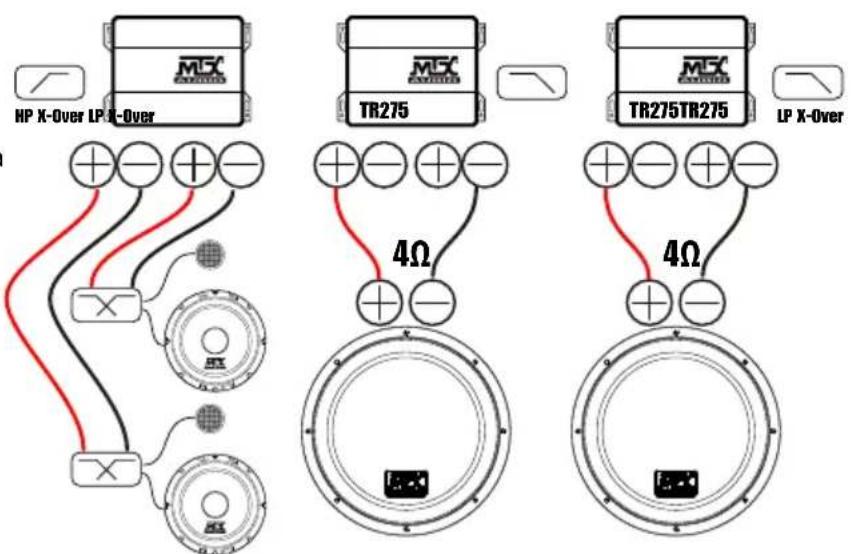

3 Butonul control filtru prin Low-Pass si High-Pass (X-over) :

-In positia "LP", filtrul prin low pass (LP) este deschis. Folositi aceasta positie pentru subwoofer.
-In positia "HP", filtrul prin high pass (HP) este deschis. Folositia aceasta positie pentru difuzoare.
-In pozitia "Off",filtrulesteinchis.

Intrari difuzzare (HLI): Aceasta intrare permite amplificatorului sa functioneze cu semnal preluat de la difuzzare. Firele de iesire difuzzare trebuie legate direct la firele de la amplificator.
Nota : Cand este folosit nivelul de intrare al difuoarelor trebuie utilizata telecomanda penta du schide sau inchide amplificatorul.
Control de la distanţă (Remote): Telecomanda (EBC) se connecteză direct la aes port, in tim pe EBC in sine poate fi plasat oriunde in vehicul pentru ajustarea bass-ului la cerere. Atenţie, telecomanda EBC este optională, se poate achizitianea separat (Referinta: EBC-1).
LED Power (Power): LED-ul lumineaza verde cand amplificatorul este pornit.
7 Protectie (Protec.) : Led-ul lumineaza rosu atunci cand amplificatorul intra in modul protectie termica tau scurtcircuit.

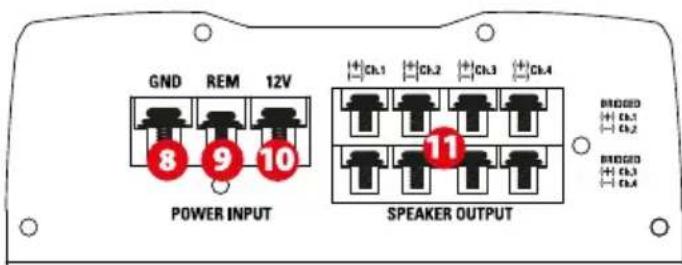

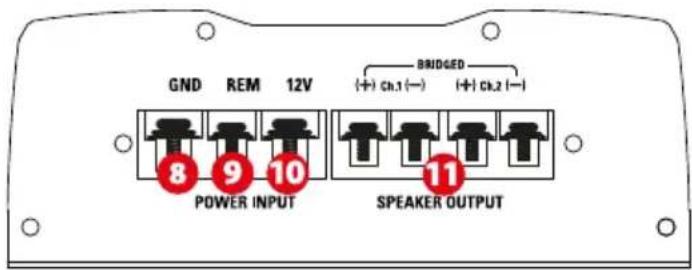

Ground Terminal (GND): O masa adecvara este necesara pentru ca amplificatorul dvs. sa functioneze la performante de varf. Un cablu de masa scurt acelasi diametru ca si cabul de alimentare ar trebui sa fie utilizeate pentru a fixa terminalul de masa direct la sasiul vehiculului. Scoateti intotdeauna vopsea, murdarie Sau resturi pentru a expune metal in punctul in care va fi atasat cabul de masa.
Remote Terminal (REM): Amplificatorul poate fi pornit prin aplicarea 12 volti la acest terminal. De obicei această tensiune este alimentat de un fir de la unitatea sursa marcate sau "antena de putere", "de la distanță".
Putere Terminal (12V): Aceasta este de intrare principala de alimentare pentru amplificatorul si trebuie sa fie conectat direct la borna positiva a bateriei vehiculeor pentru functionarea corectă. Utilizati prudentă atunci cand instalati (12) cablul de alimentare in vehicul. Evitați rulează acest cablu paralle cu cabluri RCA, antene, sa alte echipamente sensibile datorità curentilor masive care pot induce zgomot in systemul audio. De asemenea, este foarte important sa ai o legatură stransă, sigura pentru performantă Tmaxă.

MTX recomanda utilizesa caburilr de alimentare de 8 10mm^2 pentru amplificatoarele MTX TR 275 si TR450.

Terminale pentru difuzoare (SpeakerOutput): Conecta difuzoarele la aceste terminale. Asigurat-va c polaritatea este corecta, positiv-positiv (+ / +) si negativ-negativ (-/-). Inversand polaritatea se degradeaza puternic nivelul de bas si calitatea sunetului.

Modul Bridge :

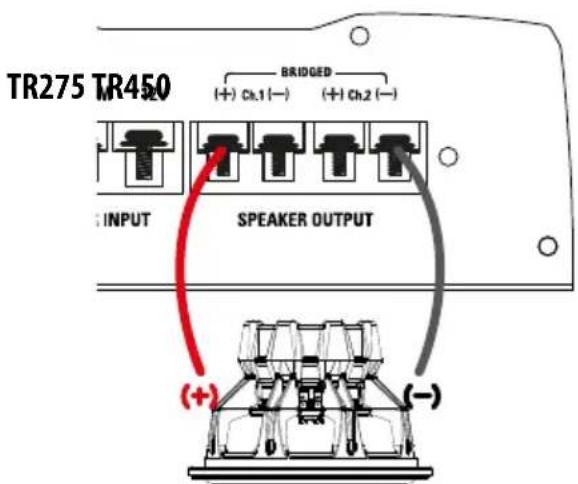

TR275: Cand utilizati amplificatorul in modul punte, utilizi doar terminalul Ch.1 positiv si terminalul Ch.2 negativ.

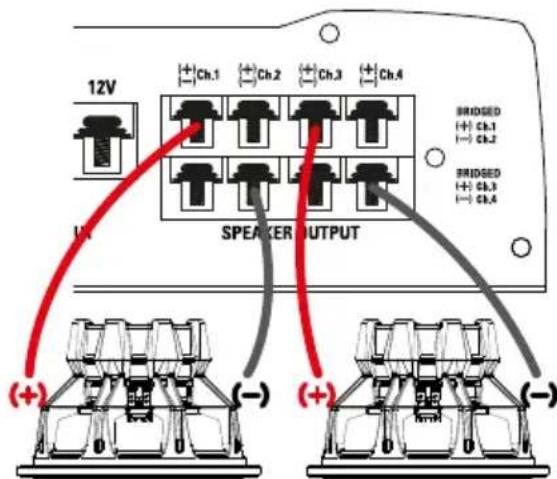

TR450: Cand utilizati amplificatorul in mod punte, pentru primele doua canale, Utilizati terminalul positiv CH.1 si borna negativa Ch.2. Pentru urmatoarele canale, se ia terminalul positiv Cap.3 si borna negativa cap.4.

Atentie: nuutilizati amplificatorul in mod punte pentru o impedanța mai mică decat 4Ω.

Instalare & Montare :

MTX recomanda ca noul amplificator sa fie instalat de catre un retailer autorizat MTX. Orice abatere de la instruunile de instalare specifie poate provoca defece grave la amplificator, difuzzare si / Sau un system electric al vehiculului. Daunel evocate de instalare necorespunzatoare nu sunt acoperite de garantie. Va rugam sa verificati toate conexionile inainte depornirea systemului!

1. Deconectati cablul negativ al bateriei vehiculului.
2. Stabili loc de montaj penta amplificatorul MTX. Asigurati-va ca este suficient spatiu penta flux de aer penta o racire corespunzatoare. Marca gaurile de montare de la amplificator. Inainte deea gauri asigurati-va cata caburile, conducte de benzina, conducte de frana si rezervorul de benzina sunt clare si nu vor interfera cu instalarea. Gauriti si montati amplificatorul MTX.
3. Installati un (+) cablu de alimentare positiva de la bateria vehiculului folosind un manson de trecere sau buce pentru a evita deteriorarea cabului de muchii ascutite la trecerea prin panou motor/habitaclu. Trageti cablul prin interorul vehicului si conectaI la amplificator (12V) terminal. Nu conectaI la baterie in acest moment.

Nota: Folosiţi numai fir de grosime adecvata atat pentru conexiuni positivesti negative.

1. Installati un intrerupator de circuit sau siguranta la o distanta de 20cm de baterie. Acest lucru reduce in mod eficient riscul de deteriorare grava pentru tine sau vehicul in cazul unui scurt-circuit sau accident. Asigurati-va ca intrerupatorul este oprit sau siguranta este scopasa din suportul de sigurante pana toate conexionile sunt facute. Acum connecta cabul del alimentare positiv la borna positiva a baterie a baterie.
2. Masa - Localiza un punct propri pe sasiul vehiculului si eliminati toata vopsea, murdaria sau resturile pntra a descoperio suprafata metalica curata. Atasati cablul de masa la acest punct de contact. Conectat capatul opus al firului de masa la (GND) terminalul de pe amplificator MTX.
3. Conecta un fir de la unitatea centrala la terminalul termoinalul Remote al amplificatorului MTX. In cazul in care unitatea centrala nu are un fir dedicat""Remote"" puteti conecta firul la iesirea de antenna automata(Power Antenna).
4. Conecta caburile RCA de la unitatea centrala la intrarile RCA ale amplificatorului MTX. Rulai toate caburile de semnal la distanä de caburile elecrice a vehiculului, calculatoare si cabur di alimentare. In czul in care caburile elecrice trebuie sa fie traversate faceti acest lucru la un unghi de 90^ . Folosi numai caburica de inalt calitate, pentru a reduce zgomotul si parazitii in system
5. Conecta-va boxele la bornele difuzoarelor amplificatorului MTX folosind cabluri de dimensiune corespunzatoare
6. Verificati toate etapele de montaj anterioare, in special, cabluri s conexiuni de componente. Dupa verificare, reconecta cablul negativ al baterie vehiculului, porniti disjunctorul sau puneti siguranta in suportul de siguranta.

Nota: Nivelul Gain pe amplificator ar trebui sa fie la minim (invers acelor de casornic), inainte de a continua cu reglajele.

Troubleshooting:

Problem

Cause

Solution

LED oprit Nu exista conexiune 12V+ pe Remote Control Alimentati +12V la borna

Nu exista conexiune 12V+ Alimentati +12V la borna

Masa insufficienta Verificati conexiunea la masa

Siguranta arsa Inlocuiti siguranta si verificati cauza

Amplificator ars Consultati Service

LED -urile palpaie rosu Impedanta difuzzare prea mica Inlocuiti difuzzarele

Amplificatorul este in protectie termica Asteptati pana se raciste amplificatorul

Tensiune intrare prea mare Sau prea mica Verificati bateria si alternatorul vehiculului

LED-urile sunt aprinse rosu dar Volum in unitatea centrala oprit Cresteti volumul in unitatea centrala

nu exista semnal, Conexiunile la difuzoare nu sunt facute Effectuati conexiunea la difuzoare

Volumul amplificatorului este la minim Cresteti volumul amplificatorului

Scadeti volumul din amplificator

Scadeti volumul din unitatea centrala

Inversati firele difuzzoarelor

Cabluri RCA inversate

Inversati intrarile RCA

Bass slab

Difuzoare defazate

Achizitionati un subwoofer MTX

Nivel de iesire prea mare

Consultati Service

Conectati difuzzarele in aceasi faza

Scadeti volumul
