TR275 - Autoradio MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Autoradio MTX Audio TR275, puissance de 50W par canal, compatible avec les formats audio MP3/WMA, entrée USB et AUX, tuner AM/FM, écran LCD rétroéclairé.
Utilisation	Installation facile dans la plupart des véhicules, commandes intuitives, possibilité de personnaliser les réglages audio.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyage de l'écran avec un chiffon doux, consulter un professionnel pour les réparations complexes.
Sécurité	Ne pas exposer l'appareil à l'humidité, utiliser des fusibles appropriés pour éviter les surcharges, débrancher la batterie avant l'installation.
Informations générales	Garantie de 2 ans, support technique disponible, compatibilité avec la plupart des systèmes audio de voiture.

FOIRE AUX QUESTIONS - TR275 MTX Audio

Comment réinitialiser mon autoradio MTX Audio TR275 ?

Pour réinitialiser votre autoradio MTX Audio TR275, appuyez et maintenez le bouton 'Power' et le bouton 'Volume' en même temps pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Mon autoradio ne s'allume pas, que faire ?

Vérifiez d'abord que le fusible de l'autoradio n'est pas grillé. Assurez-vous également que les connexions sont correctement branchées et que l'alimentation du véhicule est active.

Comment connecter mon smartphone à l'autoradio MTX Audio TR275 ?

Pour connecter votre smartphone, utilisez un câble USB ou activez le Bluetooth sur votre smartphone, puis recherchez et sélectionnez 'MTX TR275' dans la liste des appareils disponibles.

Pourquoi le son de l'autoradio est-il faible ?

Vérifiez le niveau de volume, les réglages d'égalisation et assurez-vous que les haut-parleurs sont correctement connectés. Il peut également être utile de vérifier si un mode 'mute' est activé.

Comment changer la langue de l'interface de l'autoradio ?

Accédez au menu 'Paramètres', puis sélectionnez 'Langue'. Choisissez la langue souhaitée dans la liste et confirmez votre sélection.

L'autoradio ne lit pas mes fichiers audio, que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible (MP3, WMA, etc.) et que la clé USB ou la carte SD est correctement formatée. Essayez de reformater le support si nécessaire.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site web de MTX Audio pour télécharger la dernière version du firmware. Suivez les instructions fournies pour transférer le fichier sur une clé USB et installez-le via le port USB de l'autoradio.

Mon autoradio MTX Audio TR275 perd la mémoire des stations, que faire ?

Cela peut être dû à une connexion d'alimentation instable. Vérifiez les câbles d'alimentation et assurez-vous qu'ils sont correctement connectés. Si le problème persiste, envisagez de réinitialiser l'appareil.

Comment régler les basses et les aigus sur l'autoradio ?

Accédez au menu 'Audio' de l'autoradio, puis sélectionnez 'Égaliseur'. Vous pourrez ajuster les niveaux de basses et d'aigus selon vos préférences.

L'autoradio ne trouve pas de stations radio, que faire ?

Assurez-vous que l'antenne est correctement installée et fonctionnelle. Essayez de rechercher les stations manuellement et vérifiez si le mode 'FM' ou 'AM' est correctement sélectionné.

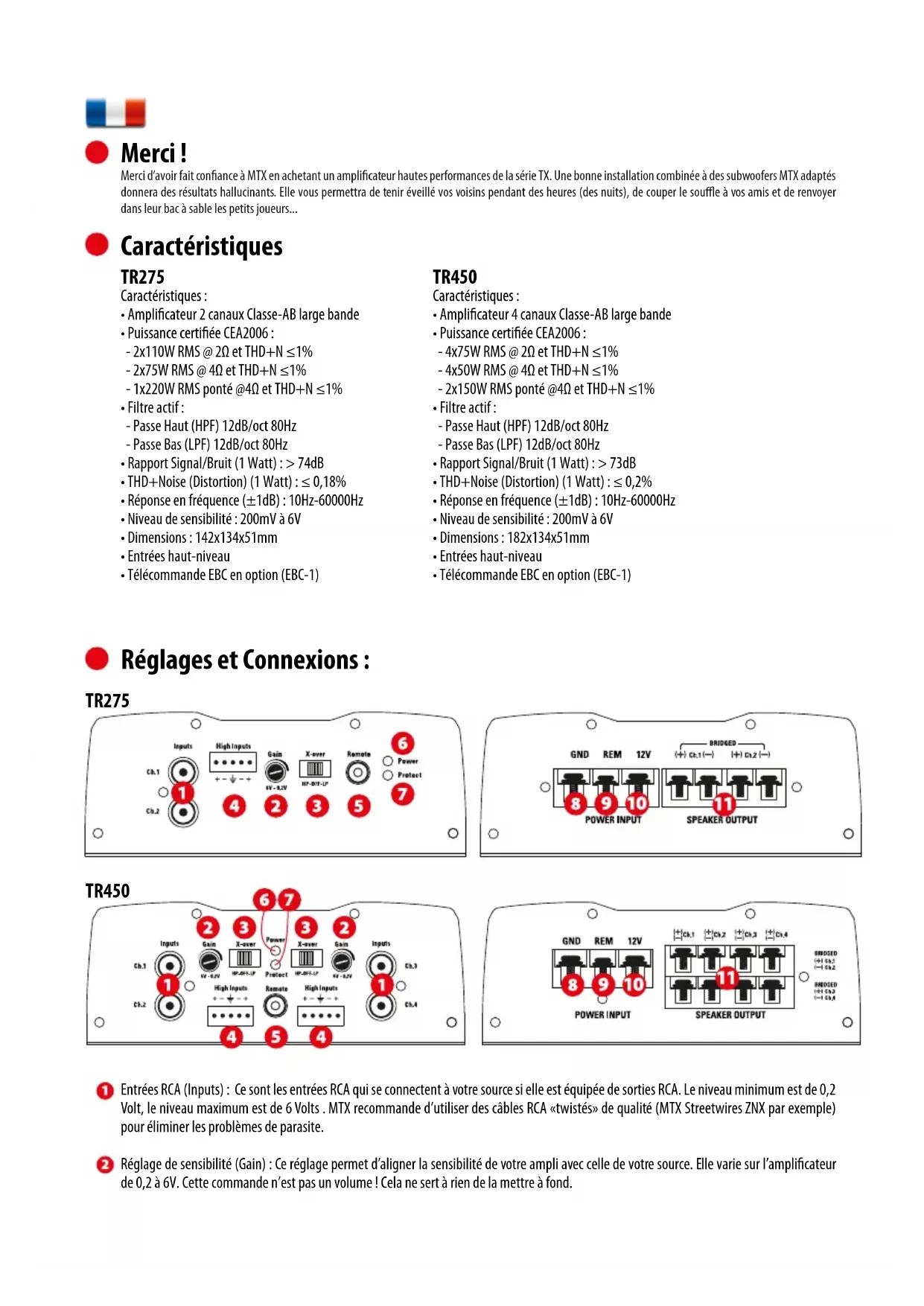

MODE D'EMPLOI TR275 MTX Audio

Merci d'avoir fait confiance a MTX en achetant un amplificateur haute performances de la série TX. Une bonne installation combinée a des subwooers MTX adaptés donnaes des résultats hallucinants. Elle vous permettra de tener eveille vos voisins pendant des heures (des nuits), de couper le souffle a vos amis et de renvoyer dans leur bac a sable les petits joueurs...

Caracteristiques

TR275

\section*{Caracteristiques:}

• Amplificateur 2 canaux Classe-AB large bande

• Puissance certifiée CEA2006 :

• 2x110W RMS @ 2Ω et THD+N ≤ 1%

• 2x75W RMS @ 4Ω et THD+N ≤1%

• 1x220W RMS ponté @4Ω et THD+N ≤ 1%

• Filtre actif:

• Passe Haut (HPF) 12dB/oct 80Hz

• Passe Bas (LPF) 12dB/oct 80Hz

• Rapport Signal/Bruit (1 Watt) : > 74dB

• THD+Noise (Distortion) (1 Watt): ≤ 0,18%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité: 200mV à 6V
• Dimensions : 142x134x51mm
• Entres haut-niveau
• Telecommande EBC en option (EBC-1)

TR450

\section*{Caracteristiques:}

• Amplificateur 4 canaux Classe-AB large bande

Puisssance certifice CEA2006:

• 4x75W RMS @ 2Ω et THD+N ≤ 1%

• 4x50W RMS @ 4Ω et THD+N ≤ 1%

• 2x150W RMS ponté @4Ω et THD+N ≤ 1%

• Filtre actif :

• Passe Haut (HPF) 12dB/oct 80Hz

• Passe Bas (LPF) 12dB/oct 80Hz

• Rapport Signal/Bruit (1 Watt): > 73dB

• THD+Noise (Distortion) (1 Watt): ≤ 0,2%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité: 200mV à 6V
• Dimensions: 182x134x51mm
• Entres haut-niveau
• Telecommande EBC en option (EBC-1)

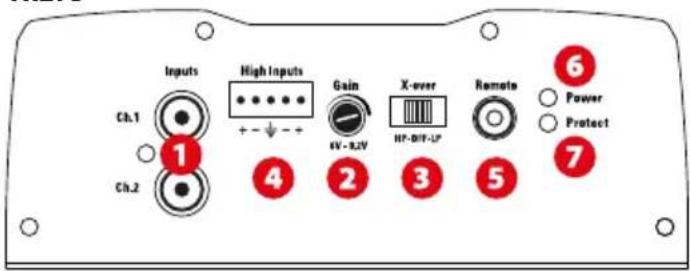

Réglages et Connexions :

TR275

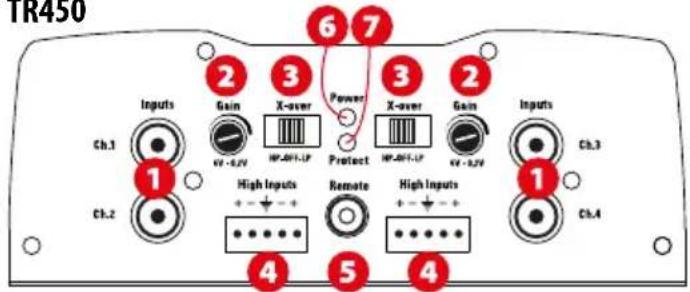

TR450

Entrees RCA (Inputs): Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommende d'utiliser des cables RCA «twistés» de qualite (MTX Streetwires ZNX par exemple) pour eliminer les problèmes de paradise.
Réglage de sensibilité (Gain): Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la dette à fond.

2 Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiometre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiemetre «Gain» jusqu'à entendre de la distorsion (son dégrade)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Notre amplificateur est calibre avec la source

3 Commutateur filtré actif (X-over)asse-bas (LP)asse-haut (HP):

• En position "LP", le contrôle actif passage bas est en fonction. À utiliser avec un subwoofer.
• En position "HP", le filtré actif salle haut est en fonction. À utiliser avec des haut-parleurs kits ou coaxiaux.
• En position "Off", le contrôle actif n'est pas en fonction. L'ampli est en large bande.

4 Entrées haut-niveau (High Inputs): Voitre amplificateur MTX accepte le signal provenant des cables haut-parleur de votre source (dans le cas ou votre source ne serait pas equipede de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de branchier les adaptateurs dans le connecteur "High Inputs".
5 Port telecommande EBC (Remote): Ce port permet la connexion de la telecommande deportee EBC. Elle vous permit de regler le niveau du subwoofer asis à l'avant. Attention, I'EBC est une option. Vous pouvez I'acheter séparation, sa reférence est "EBC-1".
6 Témoin d'allumage (Power): Il s'allume en vert lorsque l'amplificateur est sous tension.
Témoin de mise en protection (Protec.) : Il s'allume en rouge lorsqu' amplificateur est en protection (Thermique ou court circuit).

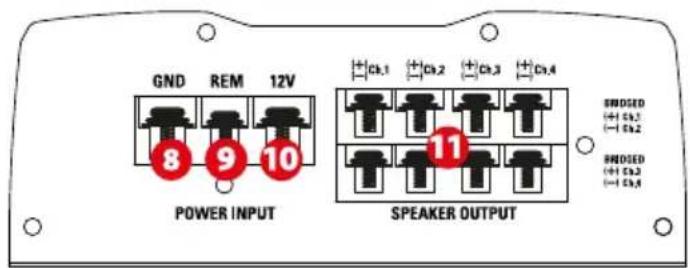

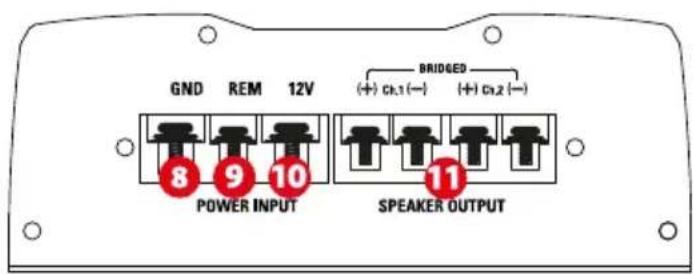

8 Connecteur de masse (GND): C'est le bornier qui doit etre relié à la masse de votre vehicule. Une masse de très bonne qualite est indispensable. Il faut un contact de haute qualite avec vis et ecrous sur la tole a nu (enlever la peinture avec une brosse metallique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la meme section de cable pour la masse et pour l'alimentation 12V.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
10 Connecteur d'alimentation (12V): C'est l'alimentation de l'amplificateur. Ce bornier doit etre connecte directement a la borne +12V de la batterie. Pour eviter les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation a moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommende d'utiliser un cable 8 a 10mm^2 avec les MTX TR275 et TR450.
Connecteurs haut-parleurs (Speakers output) : Connecter vos haut-parleur a ces borniers. Il faut respecter les phases pour obtenir la(Meilleure) qualite sonore. Connecter les (+) des haut-parleurs aux (+) des amplis et les (-) des haut-parleurs aux (-) des amplis. Une inversion de polarite peut degrader le grave et la qualite sonore.

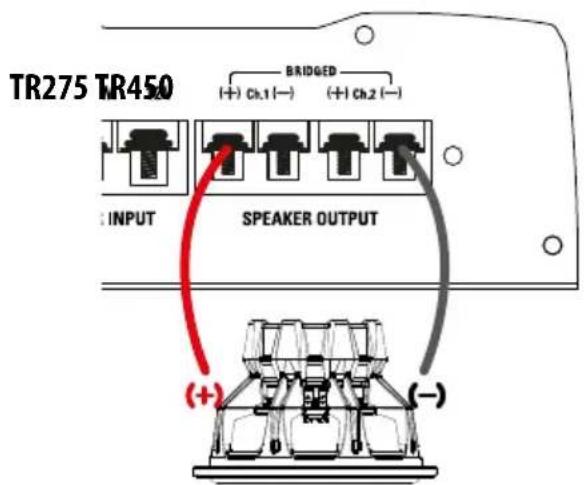

Mode ponte (BRIDGED): Suivre les indications marquées "BRIDGED" sur l'ampli.

TR275: Lors du pontage, utiliser la borne positive Ch.1 et la borne négative Ch.2.

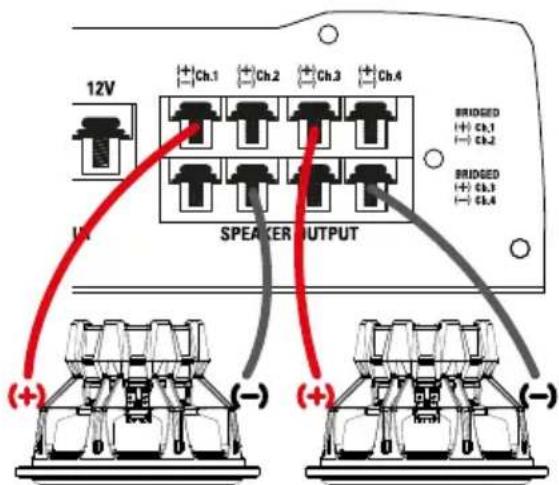

TR450: Lrs du pontage, pour les deux premiers canaux, utilisez la borne positive Ch.1 et la borne négative Ch.2. Pour les deux canaux suivants, prende la borne positve Ch.3 et la borne négative Ch.4.

Attention: En mode ponté, impédance minimum = 4Ω.

Installation et montage :

MTX you recommend de faire appel à un installerateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager toute amplificateur, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche toute系统的se audio.

1. Deconnectez la masse de la batterie du vehicule.
2. Determine the placement of your amplificateur MTX. Sa position ideale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
   Reperez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention a bien vérifier de ne pas percer dans le réserveir, dans une durite ou encore dans le systeme electrique du vehicule. Vous pouvez visser votre amplificateur.
3. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marque "12V" sur amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchoc de protection pour que le cable ne s'endommage pas. Attention à bien utiliser la section de cable recommandaee.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et cette vehicule en cas d'accident ou de court-circuit. Vous pouze maintainant connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour I'alimentation. Brancher la masse au connecteur marque "GND" sur I'amplificateur puis visser I'autre extrémite à la tole du vehicule.
6. Connectez un cable de commande d'illumage et d'extinction de votre source au bornier marqu "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se troue à l'arriere de votre source. Il est parfois marqu "remote" ou "power antenna".
7. Connectez des cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
8. Connectez les câbles des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter la polarité. Le "+" du haut parleur doit être connecté au "+" du bornier. Nous vous recommendons d'utiliser un cable de section minimum 4mm2.
9. Verifie tous les points de montage precedents, en particulier le cablage et les connexions. Si tout est en ordre, vous pouvez reconnectcer la masse de la batterie. Puis placez le fusible dans son porte fusible.
   Attention: le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBLEMES

CAUSES

SOLUTIONS

Les 3 LED "Power" ne s'allument pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "Rem"

"12V" n'est pas allimenté en +12V Brancher du +12V au connecteur "12V"

"GRD" n'est pas connecté à la masse Brancher "GND" et vérifier la masse

Le fusible à la batterie a fondu Le changer et essayer de comprende pourquoi

Les 3 LED "Power" clignottent rouge Impedance trop basse (sous 2 ) Retirer le surnombe de haut-parleurs

L'ampli est en protection thermique Attendre que l'ampli refroidisse

La tension d'alimentation est trop haute Verifier la batterie et l'alternateur ou trop basse

Les 3 LED "Power" sont allumés rouge

Le volume sur la source est a zéro

Augmenter le volume sur la source

Mais il n'y a pas de son

Reprise les branchements

branchés (ou déconnectés)

Le "GAIN" est au minimum

Le processor est eteint

Tous les HP sont brulés

Son distordu

Le "GAIN" est régê trop haut

Balance inversée

Les cables RCA sont inversés

Niveau de grave faible

Vou n'utilise pas des subs MTX?

Le fusible claque

L'amplificateur est en panne

Monter le gain

Alimenter le processeur

Changer les HP

Le volume sur la source est trop fort

Réduire le "GAIN" sur l'amplificateur

Les cables HP sont inversés

Reprendre les cables RCA

Les haut-parleurs sont hors phase

Achetez des subs MTX

L'ampli est a fond

Retournez le en réparation

Baisser le volume sur la source

Reprendre les branchements en respectant la phase

Connector les HP en phase

Baisser le volume et/ou le gain

Restons Connectés - support Technique :

mtxAudio.fr

[e-mail]

Exemples d'installations :

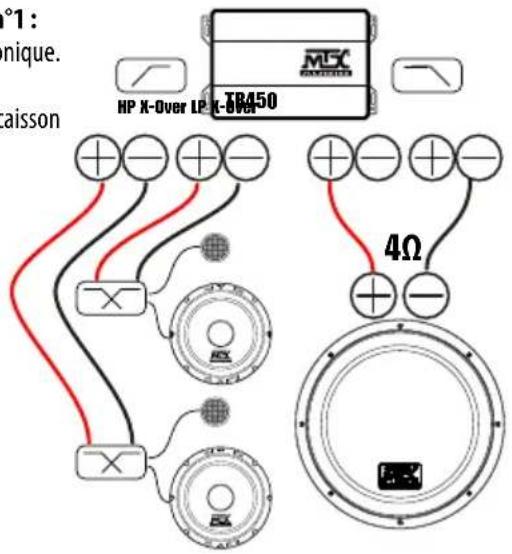

Installation n°1:
Système triphonique.
Kit à l'avant +
subwoofer ou caisson à l'arrière

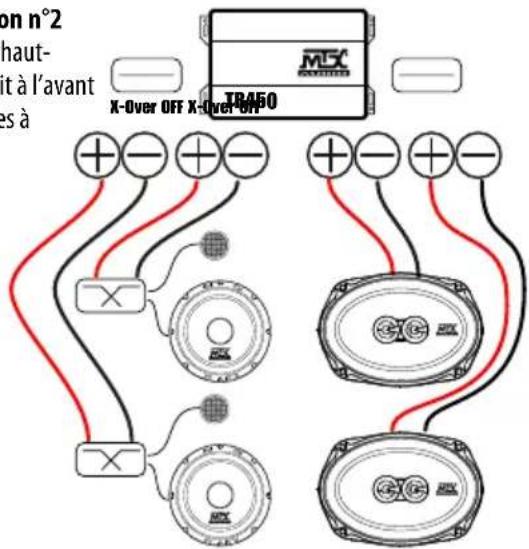

Installation n°2
Système 4 haut-parleurs. Kit à l'avant + éliptiques à l'arrière

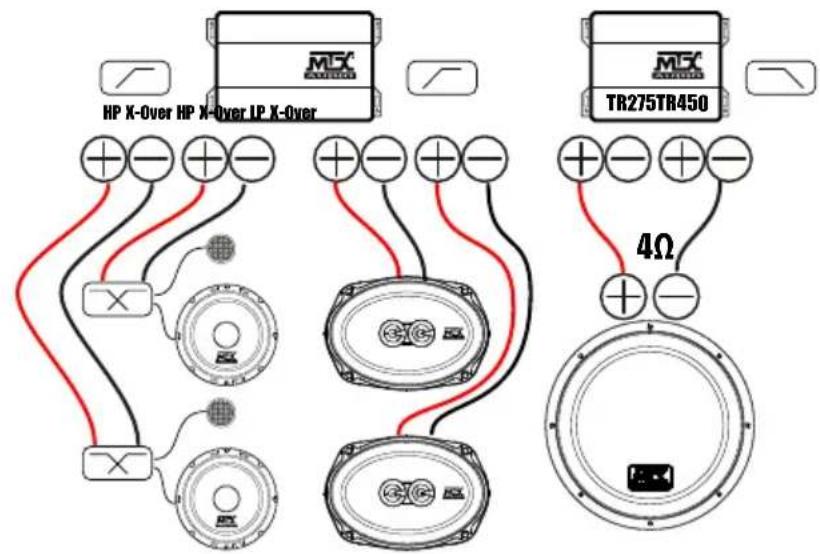

Installation n°3:
Système 5 canaux.
Kit à l'avant + éliptiques à l'arrière + subwoofer ou caisson à l'arrière

Installation n°4:
Système triphonique
multi amplis.
Kit à l'avant + double
subwoofer ou double
caisson à l'arrière

Subwooers/caissons recommandés : TR12-04, TR12AV, RTE12AS, RTF10AS, RT12AT, RT10AS, RT12AV Haut-parleurs recommandés : TR/TRS, TX2, TX4, RTC/RTS
