TX6500D - Autoradio MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur bloc mono Classe-D
Marque	MTX Audio
Modèle	TX6500D
Puissance de sortie (CEA2006)	1 x 500 W RMS sous 2 Ω (THD+N ≤ 1%) 1 x 300 W RMS sous 4 Ω (THD+N ≤ 1%)
Filtre passe-bas	24 dB/oct, variable de 40 Hz à 150 Hz
Filtre subsonique	24 dB/oct à 30 Hz (fixe)
Rapport signal/bruit (1 W)	> 75 dB
Distorsion (THD+N) (1 W)	≤ 0,1 %
Réponse en fréquence (±0,5 dB)	10 Hz – 150 Hz
Sensibilité d'entrée RCA	100 mV à 6 V
Entrées haut niveau	Oui (adaptateurs fournis)
Commande de sub déportée (EBC)	Incluse
Mode ponté (Bridge) / Maître-Esclave	Oui, avec gestion des gains
Connecteur pour ventilateur externe	Thermorégulé, limité à 0,5 A
Alimentation	12 V DC (borne batterie)
Dimensions (L × l × H)	366 mm × 133 mm × 54 mm
Protections	Court-circuit, impédance trop basse (<2 Ω), thermique
Indicateurs LED	3 LED rouges (allumées : fonctionnement normal ; clignotantes : protection)
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité

FOIRE AUX QUESTIONS - TX6500D MTX Audio

Pourquoi les LED d'alimentation ne s'allument-elles pas ?

Vérifiez que la borne REM reçoit du +12 V de la source. Assurez-vous que le câble d'alimentation (borne 12V) est connecté à la batterie et que la masse (borne GND) est correctement reliée à la tôle nue du véhicule. Vérifiez aussi le fusible près de la batterie.

Que faire si les LED clignotent en rouge ?

Les LED clignotent en cas de court-circuit, d'impédance trop basse (inférieure à 2 Ω) ou de surchauffe. Vérifiez les connexions des haut-parleurs, réduisez le nombre de subwoofers ou attendez que l'amplificateur refroidisse. Coupez puis rallumez l'ampli après refroidissement.

Comment régler le gain (sensibilité) ?

Tournez le potentiomètre Gain au minimum. Montez le volume de la source aux 3/4 du maximum. Augmentez lentement le Gain jusqu'à entendre de la distorsion, puis diminuez-le légèrement jusqu'à ce que la distorsion disparaisse. Ce réglage aligne la sensibilité de l'ampli avec celle de la source.

Pourquoi n'y a-t-il aucun son alors que les LED sont allumées ?

Vérifiez que le volume de la source n'est pas à zéro, que les câbles haut-parleurs sont correctement branchés et que le gain n'est pas au minimum. Assurez-vous aussi que les entrées RCA ou haut niveau sont bien connectées.

Comment utiliser le mode ponté avec deux amplificateurs TX6500D ?

Sélectionnez un ampli comme Maître (commutateur sur Master) et l'autre comme Esclave (Slave). Branchez les RCA de la source uniquement sur le Maître. Connectez le câble RJ15 entre les deux amplis. Le positif du subwoofer se branche sur la borne '+' du Maître et le négatif sur la borne '+' de l'Esclave. Les réglages se font uniquement sur le Maître.

Puis-je utiliser des haut-parleurs sans sorties RCA ?

Oui, l'ampli est livré avec des adaptateurs haut niveau. Branchez les fils de haut-parleur de votre source sur ces adaptateurs, puis insérez-les dans le connecteur HLI de l'ampli.

Comment régler le filtre passe-bas pour un subwoofer ?

Utilisez le potentiomètre LowPass X-over pour ajuster la fréquence de coupure entre 40 et 150 Hz. Pour un subwoofer, commencez vers 80 Hz et ajustez selon vos préférences. Activez aussi le filtre subsonique (30 Hz) pour protéger le sub des fréquences très basses.

Que faire si le son est distordu ?

Réduisez le Gain sur l'amplificateur et baissez le volume de la source. Une distorsion peut venir d'un gain trop élevé ou d'un volume source excessif. Assurez-vous aussi que l'impédance totale des haut-parleurs n'est pas inférieure à 2 Ω.

Comment protéger l'amplificateur contre la surchauffe ?

Montez l'ampli dans un endroit bien ventilé, de préférence à plat avec le logo vers le haut. Utilisez le connecteur thermorégulé pour brancher un ou deux ventilateurs externes (≤0,5 A au total). Si l'ampli s'éteint en protection thermique, laissez-le refroidir avant de le rallumer.

Quelle section de câble d'alimentation recommandez-vous ?

MTX recommande d'utiliser un câble d'alimentation de 50 mm² pour une performance optimale et pour éviter les chutes de tension. La masse doit être de la même section et aussi courte que possible, fixée à une tôle nue.

MODE D'EMPLOI TX6500D MTX Audio

Rapport Signal/Bruit (1 watt) : > 75dB
- THD+Noise (Distortion) (1 watt): ≤ 0,1%
- Réponse en fréquence (±0,5dB): 10Hz-150Hz
- Niveau de sensibilité RCA: 100mV à 6V
Commande de sub départée EBC
Mode ponté avec gestion des gains
- Connecteur thermoregulé pour ventilateur externe
- Dimensions: 366 mm × 133 mm × 54 mm

TX6500D

CharACTERISTES :

• Amplificateur bloc mono Classe-D
  Puisssance certifie CEA2006:

• 1x500 watts RMS @ 2Ω et THD+N ≤ 1%
  -1x300 watts RMS @ 4Ω et THD+N ≤ 1%

• Filtre actif:

• Passe Bas (LPF) 24dB/ocnt variable de 40Hz à 150Hz
  Filtresubsonic 24dB/oc at 30Hz

Rapport Signal/Bruit (1 watt) : > 75dB
- THD+Noise (Distortion) (1 watt): ≤ 0,1%
- Réponse en fréquence (±0,5dB): 10Hz-150Hz
- Niveau de sensibilité RCA: 100mV à 6V
Commande de sub départée EBC
Mode ponté avec gestion des gains
- Connecteur thermoregulé pour ventilateur externe
- Dimensions: 266 mm × 133 mm × 54 mm

TX480D

\section*{CharACTERISTES :}

• Amplificateur 4 canaux Coupe-D large bande
  Puisance certifie CEA2006:

• 4x140 Watts RMS @2Ω et THD+N ≤1%
  -4×80 Watts RMS @ 4Ω et THD+N ≤1%

-2×280 Watts RMS ponté @ 4Ωet THD+N≤1%

• Filtre actif :

• Passe Haut (HPF) 12dB/oct variable de 40Hz à 400Hz

• Passe Bas (LPF) 12dB/occt variable de 40Hz à 400Hz

• Rapport Signal/Bruit (1 Watt) : >85dB

• THD+Noise (Distortion) (1 Watt): ≤ 0,05%
• Réponse en fréquence (±1dB): 10Hz-40000Hz
• Niveau de sensibilité: 200mV à 6V
• Connecteur thermoregulé pour ventilateur externe
• Dimensions: 133 mm × 216 mm × 54 mm

Réglages et Connexions :

TX81000D TX6500D

TX480D

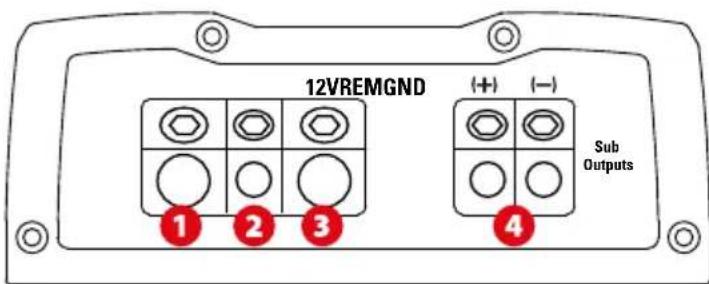

Connecteur de masse (GND) - C'est le bonnier qui doit être relié à la masse de votre vehicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec unerosse métallique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable pour la masse et pour l'alimentation 12V.
Connecteur "Remote" (REM) - C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
3 Connecteur d'alimentation (12V) - C'est l'alimentation de l'amplificateur. Ce bornier doit etre connecte directement a la borne +12V de la batterie. Pour eviter les parasites, il faut prender soin de ne pas faire passer le cable d'alimentation a moins de 15cm du systeme eletrique de la voiture ou des cables RCA. En raison de la tres forte puissance de I'ampli, MTX recomande d'utiliser un cable de 50mm2.
TX81000D TX6500D - Sorties subwoofer(s) - Connecter votre(vos) subwoofer(s) à ces borniers en respectant la phase. Attention, une inversion de phase peut réduire à presque rien le niveau du grave.

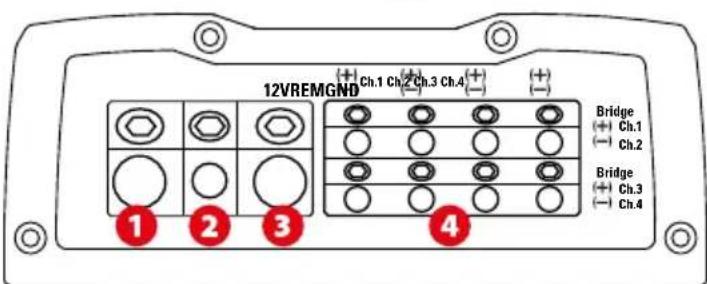

TX480D - Connecteurs haut-parleurs - Connecter vos haut-parleurs à ces borniers. Il faut respecter les phases pour obtenir la(Meilleure qualite sonore.Des inversions de phase peuvent degrader le grave et la qualite sonore.

Mode ponte (Mode Bridge): utilise les bornes Ch.1 (+) avec CH.2(-) et les bornes Ch.3 (+) avec Ch4(-) comme indiquedroite des borniers (Bridge).

Attention: en mode ponte (Bridge), ne pas utiliser d'impédance plus BASSE que 4Ω.

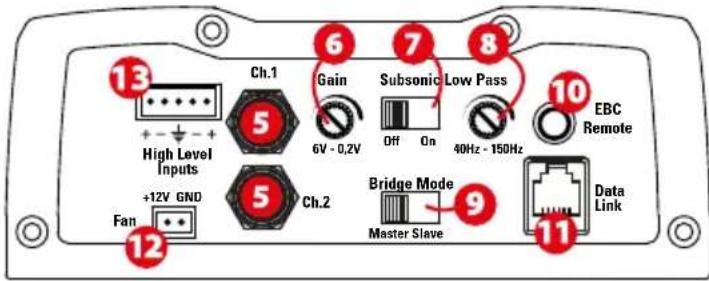

5 Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts . MTX recommende d'utiliser des cables RCA «twistés» de qualite ( comme chez StreetWires par exemple) pour eliminer les problèmes de parasite.
6 Niveau de sensibilité (Gain) - Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la mesure à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiemetre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiemetre «Gain» jusqu'à entendre de la distorsion (son dégradé)
4. Diminuer le niveau d'une heures sur le potentiometre
5. Notre amplificateur est calibre avec la source

7 Filtre subsonic: En position "On", le filtre subsonic est en fonction. Le filtre est regle à 30Hz 24dB/oc. Il permet de protégger vos subwoofer des fréquences trop basses qu'ils ne pouraient pas reproduce. C'est très efficace avec les caissons reflex.
Re glage de la frquence de coupure passe-bas (LowPass X-over) - Ce potentiometre permet d'ajuster la frquence de coupure passe-bas de 40 a 150Hz.
Commutateur Maitre/Esclave (Bridge Mode - Master/Slave) - Ce commutateur permet la mise en mode "Maitre" ou "Esclave" lors de l'utilisation de deux TX81000D ou de deux TX6500D en mode ponte (bridge). Plus de détails dans la section dédiée plus loin.
Port EBC (External Bass Control) - Ce port permet la connexion de la commande déported EBC livre de série. Elle vous permet de régler le niveau du subwoofer assist aux places avant.
Port Maitre/Esclave - Ce port permet de connecter les deux amplis utilisés en mode ponte (bridge). Le cable R15 est fourni. Pour plus de détails, voir la section "Maitre/ Esclave" ci-dessous
12 Connecteur thermo-regulé pour un ou deux ventilateurs de refroidissement 12V externes. Attention, le connecteur est limité à 0,5A, soit deux ventilateurs. Le faisceau est livré dans la boite.
Entres haut-niveau (High Level Input): Voitre amplificateur MTX accepte le signal provenant des cables haut-parleur de voite source (dans le cas ou voite source ne serait pas equipede de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de brancher les adaptateurs dans le connecteur "HLI".

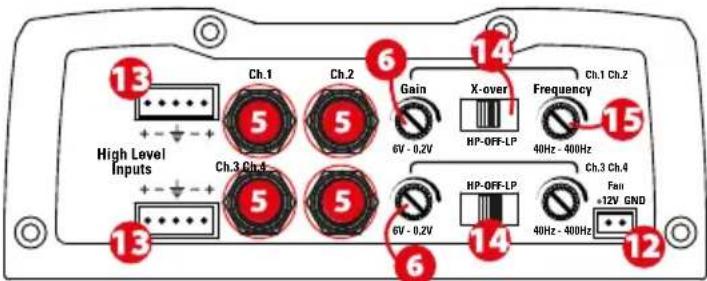

14 Commutateur filtré actif (X-over) salle-bas (LP) salle-haut (HP):

• En position "LP", le filtré actif passe bas est en fonction. À utiliser avec un ou plusieurs subwoofer.
• En position "HP", le contrôle actif passée haut est en fonction. À utiliser avec un ou plusieurs haut-parleurs
• En position "Off", le contrôle actif n'est pas en fonction. L'ampli est en large bande.

15 Reglage de la fréquence de coupure (Frequency) :

Ce potentiemetre permet d'ajuster la fréquence de coupure du filtre actif de 40 à 400Hz.

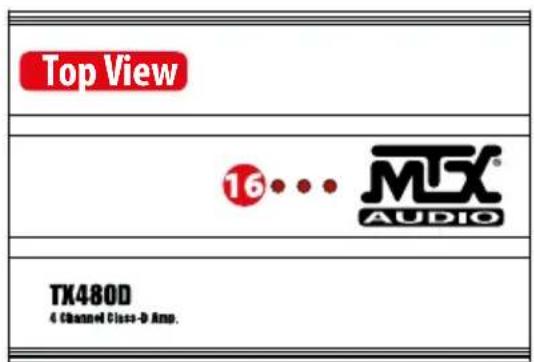

16 LEDs d'allumage et de protection :

• Les 3 LEDs s'allument en rouge lorsque l'amplificateur est en fonctionnement normal.
• Les 3 LEDs clignotent en rouge lorsque l'amplificateur est en court-circuit, lorsque l'impedance est trop faible (2Ω minimum), ou lorsqu'il est en protection thermique.
  Lorsque l'ampli est passé en protection, il faut l'eteindre puis le rallumer pour qu'il fonctionne à nouveau.

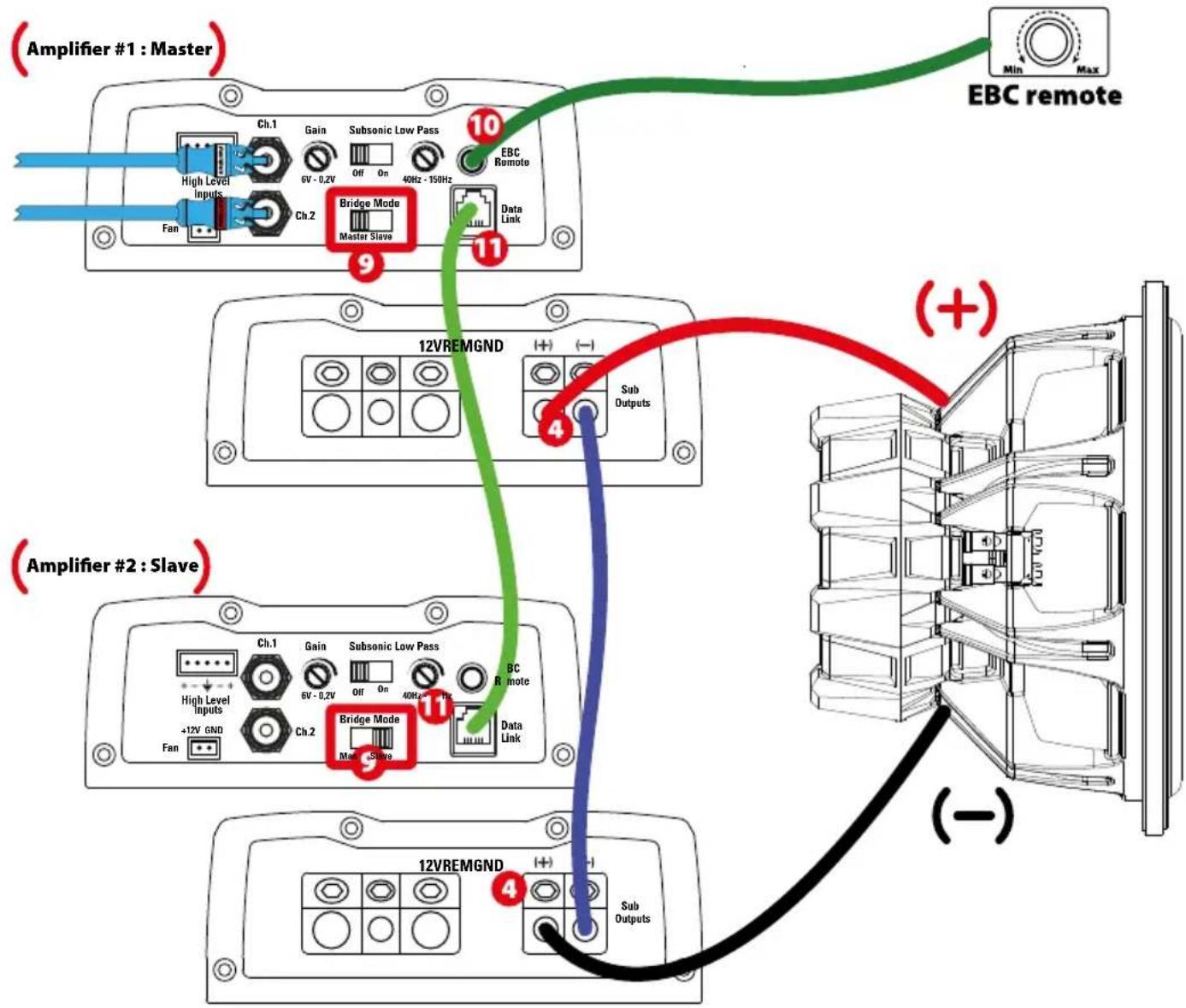

Mode ponté (Bridge Mode) - Fonction Maitre/Esclave (Master/Slave):

Pour un niveau de puissance plus important, vous pouvez ponter deux amplis MTX TX81000D ou deux MTX TX6500D.

1. Choisir un ampli Maitre (Master) et mettre le commutateur en position "Master" (9). Le second ampli sera Esclave (Slave) -mettre le commutateur en position "Slave" (10) sur ce second ampli.
2. Connecter les RCA provenant de la source sur l'ampli "Maitre". L'ampli "Esclave" ne nécessite pas de RCA. Il prend son signal par le port RJ15 "Data link".
3. Brancher le cable RJ15 (11) entre les deux amplis "Maitre" et "Esclave"
4. Tous les reglages de qain, le filtre passe-bas ou enccore le filtre subsonic se font unquement sur I'ampli "MaTRE".Tous les reglages sont deconnecteds sur I'ampli Esclave"
5. Le (+) du sub est le connecteur (+) sur l'ampli "Maitre" (4).
6. Le (-) du sub est le connecteur (+) sur l'ampli "Esclave" (4).
7. Connecter les deux sorties HP (-) des amplis "Master" et "Slave" avec le même cable haut-parleur que les subwoofoers (4).

Note : la commande EBC ( 10 ) fonctionne parfaitement en mode ponté . Il suffit de la brancher sur l'ampli "Maitre".

Installation et montage :

MTX you recommend de faire appel a un installer specialise pour le montage de voyage amplificateur. Tout mauvais branchement peut gravement endommager voire amplificateur, vos haut-parleurs ou encore le systeme electrique de notre vehicule. Veuillez a verifier deux fois les branchements avant de mettre en marche voire système audio.

1. Deconnectez la masse de la batterie du vehicule.
2. Determine the placement of your amplificateur MTX. Sa position ideale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.

Reprez les trous de fixation, retrez l'amplificateur, percez des avant-trous. Attention a bien vérifier de ne pas percer dans le réservoir, dans une durite ou encore dans le système electrique du vehicule. Vous pouvez visser votre amplificateur.

Installation et montage :

1. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marque "12V" sur amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchoc de protection pour que le cable ne s'endommage pas. Attention à bien utiliser la section de cable recommende.
2. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez maintainant connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
3. Trouvez une très bien masse, la plus courte possible (donc proche de I'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour I'alimentation. Brancher la masse au connecteur marque "GND" sur I'amplificateur puis visser I'autre extrémite à la tole du vehicule.
4. Connectez un cable de commande d'allumage et d'extinction de votre source au bornier marque "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se troue à l'arriere de votre source. Il est parfois marque "remote" ou "power antenna".
5. Connectez des cables RCA de votre source aux borniers marqués "INPUT". Si cette source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
6. Connectez les cables des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter la polarité. Le "+" du haut parleur doit être connecté au "+" du bornier. Nous vous recommendons d'utiliser un cable de section minimum 4mm2.
7. Verifiez tous les points de montage precedents, en particulier le cablage et les connexions. Si tout est en ordre, vous pouvez reconnectcer la masse de la batterie. Puis placez le fusible dans son porte fusible.
   Attention : le réglage de sensibilité marqué "GAIN" sur l' amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBLEMES

CAUSES

SOLUTIONS

Les 3 LED "Power" ne s'allument pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "Rem"

12V^ n'est pas allimenté en +12V Brancher du +12V au connecteur 12V^

"GRD" n'est pas connecté à la masse Brancher "GND" et vérifier la masse

Le fusible à la batterie a fondu Le changer et essayer de comprende pourquoi

Les 3 LED "Power" clignottent rouge Impédance trop basse (sous 2Ω) Retirer le surnombe de haut-parleurs

L'ampli est en protection thermique Attendre que I'ampli refroidisse

La tension d'alimentation est trop haute Verifier la batterie et l'alternateur ou trop basse

Les 3 LED "Power" sont allumés rouge Le volume sur la source est à zéro Augmenter le volume sur la source

mais il n'y a pas de son Les cables haut-parleurs ne sont pas

Reprendre les branchements

branchés (ou déconnectés)

Le "GAIN" est au minimum

Monter le gain

Le processor est eteint

Alimenter le processeur

Tous les HP sont brulés

Changer les HP

Son distordu

Le "GAIN" est reglé trop haut

Le volume sur la source est trop fort

Réduire le "GAIN" sur l'amplificateur

Baisser le volume sur la source

Balance inversée

Les cables RCA sont inversés

Les cables HP sont inversés

Rependre les cables RCA

Rependre les branchements en respectant la phase

Niveau de grave faible Les haut-parleurs sont hors phase Connecter les HP en phase

Vou n'utilizez pas des subs MTX ? Achetez des subs MTX

Le fusible claque

L' amplificateur est en panne

L'ampli est a fond

Retournez le en réparation

Baisser le volume et/ou le gain
