TX6500D - автомобильное радио MTX Audio - Бесплатное руководство пользователя

Тип продукта	Моноблочный усилитель класса D
Бренд	MTX Audio
Модель	TX6500D
Выходная мощность (CEA2006)	1 x 500 Вт RMS при 2 Ω (THD+N ≤ 1%) 1 x 300 Вт RMS при 4 Ω (THD+N ≤ 1%)
Фильтр низких частот	24 дБ/окт, регулируемый от 40 Гц до 150 Гц
Инфразвуковой фильтр	24 дБ/окт на 30 Гц (фиксированный)
Отношение сигнал/шум (1 Вт)	> 75 дБ
Искажения (THD+N) (1 Вт)	≤ 0,1 %
Частотная характеристика (±0,5 дБ)	10 Гц – 150 Гц
Чувствительность RCA-входа	100 мВ – 6 В
Входы высокого уровня	Да (адаптеры в комплекте)
Удаленное управление сабвуфером (EBC)	В комплекте
Мостовой режим (Bridge) / Ведущий-Ведомый	Да, с регулировкой усиления
Разъем для внешнего вентилятора	Терморегулируемый, ограничение 0,5 А
Питание	12 В пост. тока (клемма аккумулятора)
Размеры (Д × Ш × В)	366 мм × 133 мм × 54 мм
Защита	Короткое замыкание, слишком низкий импеданс (<2 Ом), перегрев
Светодиодные индикаторы	3 красных светодиода (горят: нормальная работа; мигают: защита)
Обслуживание	Протирать сухой тканью; избегать влаги

Часто задаваемые вопросы - TX6500D MTX Audio

Почему не горят светодиоды питания?

Проверьте, что на клемму REM подается +12 В от источника. Убедитесь, что кабель питания (клемма 12V) подключен к аккумулятору, а масса (клемма GND) правильно соединена с голым металлом кузова. Также проверьте предохранитель возле аккумулятора.

Что делать, если светодиоды мигают красным?

Светодиоды мигают при коротком замыкании, слишком низком импедансе (менее 2 Ом) или перегреве. Проверьте подключения динамиков, уменьшите количество сабвуферов или подождите, пока усилитель остынет. Выключите и снова включите усилитель после охлаждения.

Как настроить усиление (чувствительность)?

Поверните регулятор Gain на минимум. Установите громкость источника на 3/4 от максимума. Медленно увеличивайте Gain, пока не услышите искажения, затем слегка уменьшите, пока искажения не исчезнут. Эта настройка согласует чувствительность усилителя с источником.

Почему нет звука, хотя светодиоды горят?

Проверьте, что громкость источника не на нуле, кабели динамиков подключены правильно, а усиление не на минимуме. Также убедитесь, что RCA-входы или входы высокого уровня подключены.

Как использовать мостовой режим с двумя усилителями TX6500D?

Выберите один усилитель как Ведущий (переключатель в положение Master), а другой как Ведомый (Slave). Подключите RCA от источника только к Ведущему. Соедините два усилителя кабелем RJ15. Плюс сабвуфера подключается к клемме '+' Ведущего, а минус к клемме '+' Ведомого. Настройки производятся только на Ведущем.

Можно ли использовать динамики без RCA-выходов?

Да, усилитель поставляется с адаптерами высокого уровня. Подключите провода динамиков от источника к этим адаптерам, затем вставьте их в разъем HLI усилителя.

Как настроить фильтр низких частот для сабвуфера?

Используйте регулятор LowPass X-over для настройки частоты среза от 40 до 150 Гц. Для сабвуфера начните с 80 Гц и отрегулируйте по своему вкусу. Также включите инфразвуковой фильтр (30 Гц) для защиты сабвуфера от очень низких частот.

Что делать, если звук искажен?

Уменьшите Gain на усилителе и снизьте громкость источника. Искажения могут быть вызваны слишком высоким усилением или чрезмерной громкостью источника. Также убедитесь, что общий импеданс динамиков не менее 2 Ом.

Как защитить усилитель от перегрева?

Установите усилитель в хорошо вентилируемом месте, желательно горизонтально логотипом вверх. Используйте терморегулируемый разъем для подключения одного или двух внешних вентиляторов (суммарно ≤0,5 А). Если усилитель отключается из-за тепловой защиты, дайте ему остыть перед повторным включением.

Какое сечение кабеля питания вы рекомендуете?

MTX рекомендует использовать кабель питания сечением 50 мм² для оптимальной производительности и предотвращения падения напряжения. Масса должна быть того же сечения и как можно короче, крепиться к голому металлу.

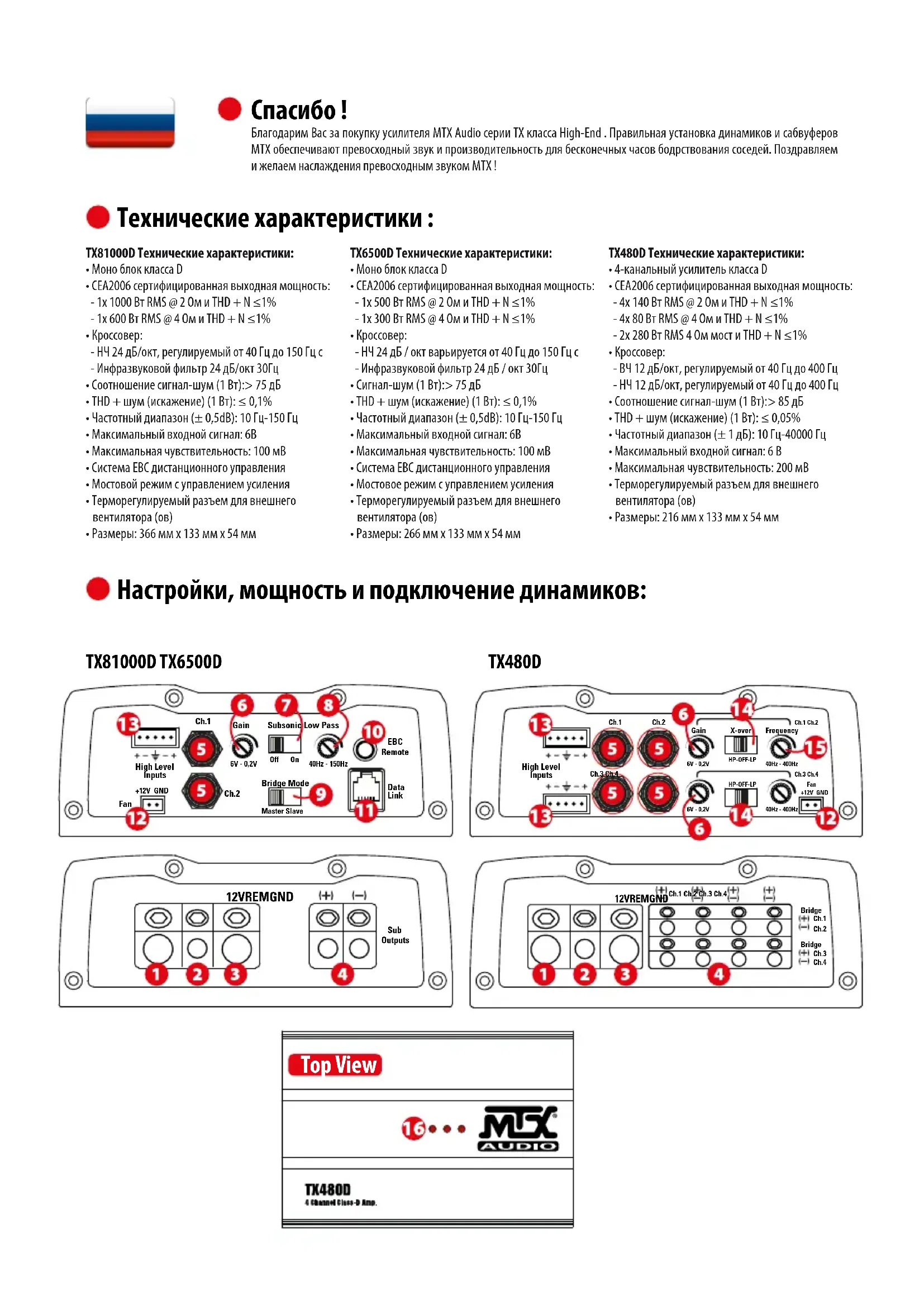

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX6500D MTX Audio

Плклочь BXOды RCA B COOTBETCTBи cKaHAnamn T

Bac cna6bI

Повьшений уровь Быхова

ymehbwnTe pomkoctb

Ycunntteb HcnpaBeH 06paTteCb cepBnc

OCTaBaItecb cHaMn :
