РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX480D MTX Audio

• CEA2006 сертифицированная выходная мощность: - 1x 1000 Вт RMS @ 2 Ом и THD + N ≤1% - 1x 600 Вт RMS @ 4 Ом и THD + N ≤1%

• Кроссовер: - НЧ 24 дБ/окт, регулируемый от 40 Гц до 150 Гц с - Инфразвуковой фильтр 24 дБ/окт 30Гц

• Соотношение сигнал-шум (1 Вт):> 75 дБ

• THD + шум (искажение) (1 Вт): ≤ 0,1%

• Частотный диапазон (± 0,5dB): 10 Гц-150 Гц

• Максимальный входной сигнал: 6В

• Максимальная чувствительность: 100 мВ

• Система EBC дистанционного управления

• Мостовой режим с управлением усиления

• Терморегулируемый разъем для внешнего вентилятора (ов)

• Размеры: 366 мм х 133 мм х 54 мм TX6500D Технические характеристики:

• CEA2006 сертифицированная выходная мощность: - 1x 500 Вт RMS @ 2 Ом и THD + N ≤1% - 1x 300 Вт RMS @ 4 Ом и THD + N ≤1%

• Кроссовер: - НЧ 24 дБ / окт варьируется от 40 Гц до 150 Гц с - Инфразвуковой фильтр 24 дБ / окт 30Гц

• Частотный диапазон (± 0,5dB): 10 Гц-150 Гц

• Максимальный входной сигнал: 6В

• Максимальная чувствительность: 100 мВ

• Система EBC дистанционного управления

• Мостовое режим с управлением усиления

• Терморегулируемый разъем для внешнего вентилятора (ов)

• Размеры: 266 мм х 133 мм х 54 мм TX480D Технические характеристики:

• 4-канальный усилитель класса D

• CEA2006 сертифицированная выходная мощность: - 4x 140 Вт RMS @ 2 Ом и THD + N ≤1% - 4x 80 Вт RMS @ 4 Ом и THD + N ≤1% - 2x 280 Вт RMS 4 Ом мост и THD + N ≤1%

• Кроссовер: - ВЧ 12 дБ/окт, регулируемый от 40 Гц до 400 Гц - НЧ 12 дБ/окт, регулируемый от 40 Гц до 400 Гц

• Соотношение сигнал-шум (1 Вт):> 85 дБ

• THD + шум (искажение) (1 Вт): ≤ 0,05%

• Частотный диапазон (± 1 дБ): 10 Гц-40000 Гц

• Максимальный входной сигнал: 6 В

• Максимальная чувствительность: 200 мВ

• Терморегулируемый разъем для внешнего вентилятора (ов)

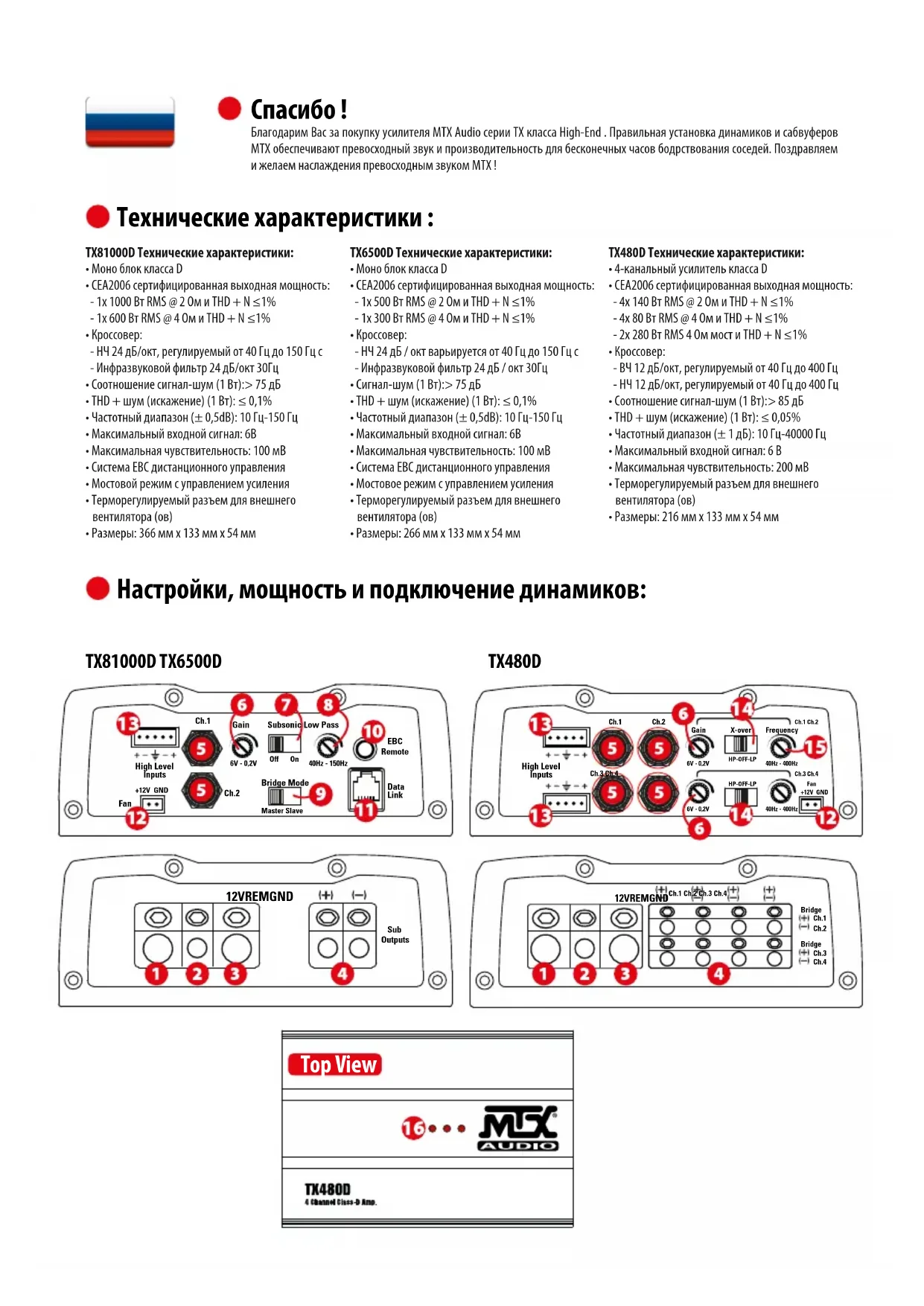

• Размеры: 216 мм х 133 мм х 54 мм Технические характеристики : Настройки, мощность и подключение динамиков: Sub Outputs 12VREMGND Gain Fan

Off Bridge Mode Master Slave EBC Remote Data Link Subsonic Low Pass 40Hz - 150Hz High Level Inputs Ch.2 Ch.1 12VREMGND X-overHP-OFF-LPHP-OFF-LP Gain 6V - 0,2V6V - 0,2V40Hz - 400HzFrequency40Hz - 400HzCh.1 Ch.2Ch.3 Ch.4 Ch.1 Bridge Ch.2 Ch.3 Bridge Ch.4 Ch.1 Ch.2 Ch.3 Ch.4High LevelInputs Ch.1 Ch.3 Ch.4 Ch.2 Fan +12V GND TX81000D TX6500D TX480D Top ViewКлемма заземления (GND) - Правильное заземление необходимо для работы вашего усилителя на пиковой мощности. Короткий кабель заземления того же диаметра, что и силовой кабель должен использоваться для подключения клеммы заземления непосредственно к шасси транспортного средства. Всегда удаляйте краску, грязь или мусор до металла в месте заземления кабеля. Терминал управления включением (REM) - Усилитель включется при подаче +12 вольт на этот терминал. Как правило, это напряжение подается с провода от ГУ с маркировкой «remote» или «power antenna». Терминал +12 В - это главный вход питания для усилителя. Он должен быть подключен непосредственно к положительному выводу батареи автомобиля для правильной работы. Будьте осторожны при установке (+12) кабеля питания в автомобиле. Избегайте прокладки этого кабеля параллельно с кабелями RCA, антенн, или другой чувствительной аппаратуры, которые могут вызвать шум в аудиосистеме. Также очень важно иметь плотное, безопасное соеди- нение для максимальной производительности усилителя. МТХ рекомендует использовать с усилителем MTX RFL4001D провод питания сечением 50 мм2. Терминалы динамиков TX81000D и TX6500D (Выходы сабвуфера): Подключите сабвуфер (ы) к этим терминалам. При использовании двух сабвуферов или сабвуферов с двойной звуковой катушкой, подключайте оба провода (+) на один терминал, а (-) на другой терминал ... Терминалы динамиков TX480D: Подключите динамики к этим разъемам соблюдая полярность динамиков во всей системе. Несоблюдение фазы подклю- чения динамиков может привести к потере баса и / или плохого качества звучания системы в целом... Мостовое подключение: При мостовом подключении усилителя, используйте положительный терминал канала CH1 и отрицательный терминал канала CH2. При мостовом подключении усилителя, используйте положительный терминал канала CH3 и отрицательный терминал канала CH4. Внимание: не допускайте мостового подключения усилителя на сопротивление ниже, чем 4 Ом. RCA входы (Ch.1 Ch.2 Ch.3 CH.4) - Эти RCA входы используются для головных устройств имеющих RCA или линейные выходы (ГУ должны иметь минималь- ный уровень выходного сигнала 200 мВ для правильной работы усилителя). МТХ рекомендует только высококачественные кабели RCA, для уменьшения возможности получения внешних наводок. Управление усилением (GAIN) - Рабочий диапазон варьируется от 0,2 до 6В. Регулировка усиления:

1. Поверните регулятор усиления до упора против часовой стрелки.

2. Поверните регулятор громкости на ГУ до 3/4 (примерно) от максимального уровня громкости.

3. Установите регулятор чувствительности на усилителе до появления слышымых звуковых искажений.

4. Установите регулятор чувствительности в положение, при котором, звуковое искажение исчезнет.

5. Теперь настройка усилителя соответствует уровню выходного сигнала головного устройства.

ФИНЧ (Subsonic) - Используется для включения или выключения инфразвукового фильтра . Инфразвуковая частота фильтра устанавливается на 20 Гц. Ин- фразвуковой фильтр защищает сабвуфер (ы) от инфранизких частот, которые могут причинить вред или вывести сабвуфер из строя. Рекомендуется при- менять в сабвуферах с вентилируемым типом корпуса. ФНЧ - Используется для выбора необходимой полосы пропускания НЧ. Частота регулируется от 40 Гц до 150 Гц. Переключатель мостового режима - Используется для выбора режима усилителя. Существует два режима - ведущий и ведомый (Master / Slave), когда производится подключение пары RFL4001D. Для более подробной информации см. раздел Master / Slave. EBC порт (внешний контроль НЧ) - Пульт дистанционного управления уровнем сабвуфера (EBC) подключается непосредственно к этому порту, в то время как сам регулятор EBC может быть размещен в любом удобном месте в автомобиле. Пульт дистанционного управления (ЕВС) входит в комплект поставки. Порт Данных (Data Link): Используется для подключения двух TX81000D или двух TX6500D в мостовом режиме и использования их в режиме Master / Slave. Кабель подключения RJ15 входит в комплект поставки. Более подробно см раздел режим Master / Slave . Разъем для подключения внешнего вентилятора (ов) охлаждения с терморегулированием. (Внимание: 0,5A макс ток для пары вентиляторов). Провода подключения входят в комплект поставки. Входы высокого уровня (HLI): Эти входы позволят подключить усилитель с высоковольтных (акустических) выходов динамиков ГУ. Пожалуйста, соблю- дайте полярность подключения для получения максимального качество звучания системы. Примечание: При использовании входов высокого уровня используйте провод «»Remote»» для включения и выключения усилителя. Переключатель кроссовера (X-Over): В положении «»LP»», активный низкочастотный фильтр (LP) включен. Используйте это положение при подключении сабвуфера. В положении «»HP»», активный высокочастотный фильтр (HP) включен. Используйте это положение при подключении динамиков. В положении «Выкл», все фильтры отключены. Усилитель находится в режиме воспроизведения полной полосы частот. Управление частотами кроссовера (X-Over): Используется для выбора необходимой частоты кроссовера (X-OVER). Частота регулировки: от 0 Гц до 400 Гц. Индикатор вкл / Защита:

1. Светодиод горит красным : усилитель включен.

2. Светодиод мигает красным : на акустических выходах короткое замыкание, сопротивление слишком низкое (менее 2Ω) или усилитель находится в режиме тепловой защиты.Установка и монтаж : МТХ рекомендует устанавливать ваш новый усилитель в уполномоченном установочном центре МТХ. Любое отклонение от заданных инструкций по установке может привести к серьезным повреждениям усилителя, динамиков и / или электрической системы автомобиля. На ущерб, причиненный в результате неправильного монтажа, гарантия не распространяется. Пожалуйста, проверьте все соединения до включения установленной системы !

1. Отключите отрицательный (-) кабель аккумулятора автомобиля.

2. Определите место монтажа вашего усилителя MTX. Имейте в виду, что места вокруг усилителя, должно быть достаточно для воздушного потока и надлежащего охлаждения. Отметьте монтажные отверстия усилителя. Перед сверлением убедитесь, что все провода автомобиля, топливные магистрали, тормозные магистрали и топливный бак не помешают установке. Просверлите отмеченные монтажные отверстия и установите усилитель MTX. Режим Master Slave (режим Bridge) : “Для максимальной отдачи по выходной мощности, два усилителя TX81000D могут быть подключены вместе (Также вы можете сделать то же самое с двумя TX6500D). 1. Определите, какой из усилителей TX81000D является “”Основным” (Master), а другой “”Ведомым” (Slave). Установите переключатель на основном усилителе “Bridge Mode” (9) в положение “”Master” . Установите переключатель на ведомом усилителе “”Bridge Mode” (9) в положение “”Slave” (9). 2. Подключите входной сигнал от головного устройства к входам RCA на усилителе “”Master”. Усилителю “”Slave” не нужны RCA соединения. Он получает сигнал от усилителя “”Master” через подключенный кабель RJ15.

3. Соедините порты усилителей “Data link” (11) кабелем RJ15.

4. Отрегулируйте усиление, частоту кроссовера (X-OVER) и инфразвуковой фильтр (Subsonic) на master-усилителе. Все элементы управления ведомого усилителя “”Slave” отключены в режиме “”Slave”. “”Master” усилитель полностью управляет ведомым усилителем “”Slave”.

5. Выход динамика (+) является выходом (+) динамика из главного усилителя (4).

6. Выход динамика (-) является выходом (+) динамика из ведомого усилителя (4).

7. Соедините оба выхода (-) динамиков усилителей “”Master” и “”Slave” вместе при использовании c сабвуфером.

Примечание: дистанционный регулятор баса (EBC) отлично работает в режиме Master / Slave. Необходимо только подключить его к главному усилителю (Master) (10). Sub Outputs 12VREMGND Gain Fan

Off Bridge Mode Master Slave EBC Remote Data Link Subsonic Low Pass 40Hz - 150Hz High Level Inputs Ch.2 Ch.1 Amplifier #1 : Master Amplifier #2 : Slave3. Проведите силовой положительный кабель питания (+) от автомобильного аккумулятора, используя защитную втулку, чтобы избежать повреждения кабеля острыми кромками отверстия в металле. Пропустите кабель через салон автомобиля и подключите его к положительному (+12 В) терминалу усилителя. Не подключайте силовой кабель к аккумуляторной батарее автомобиля до завершения всех соединений. Примечание: Используйте только рекомендованное сечение силового и заземляющего кабелей. 4. Установите автоматический предохранитель не далее 20 см от аккумуляторной батареи. Это эффективно снижает риск серьезного повреждения усилителя или вашего автомобиля в случае короткого замыкания или несчастного случая. Убедитесь, что автоматический предохранитель выключен или плавкий предохранитель удален из держателя (предохранительной колбы) пока все соединения не произведены. Теперь подключите ваш положительный кабель питания к положительному терминалу (+12 В) батареи аккумулятора. 5. Заземление - Найдите правильную точку заземления на шасси автомобиля и зачистите поверхность контакта от краски, грязи или мусора до металла. Подключите провод заземления к точке заземления. Подключите противоположный конец провода заземления к (GND) терминалу усилителя MTX. 6. Подключите провод управления включением от ГУ к терминалу включения усилителя МТХ. Если ГУ не имеет отдельного провода дистанционного включения усилителя, вы можете подключиться к проводу питания активной антенны. 7. Подключите RCA кабели от головного устройства к входам RCA усилителя МТХ. Прокладывайте все сигнальные кабели максимально удаленно от проводки автомобиля и силовой проводки автомобиля. Если сигнальные и силовые кабели пересекаются, то их необходимо проложить под углом 90 °. Для уменьшения внешних помех от генератора и силовой проводки автомобиля используйте только высококачественные кабели RCA.

8. Подключите динамики к терминалам динамиков усилителя MTX в соответствии с полюсами.

9. Дважды проверьте все предыдущие шаги по установке, в частности, проводку и все компоненты соединений. После проверки, подключите отрицательный кабель аккумуляторной батареи автомобиля, включите автоматический предохранитель или поставьте плавкий предохранитель в держатель предохранителя (предохранительную колбу). Примечание: Уровень усиления должен быть убран до упора против часовой стрелки, перед началом корректировки уровня усиления. Устранение неисправностей : Проблема Причина Решение 3 светодиода выключены Нет +12 на управляющем проводе Подключите питание на клемму +12 В Нет +12 В при подключении питания Подключите питание на клемму + 12 В Неправильное подключение заземления Проверьте заземление Перегорел предохранитель питания Замените предохранитель и попытайтесь понять, почему Усилитель неисправен Обратитесь в сервис 3 светодиода мигают красным Нагрузка динамиков слишком низкая Снимите динамик (и) Усилитель находится в режиме тепловой защиты Дайте усилителю остыть Входное напряжение слишком высоко или слишком низко Проверьте аккумулятор и генератор 3 светодиода горит красным, Звук на головном устройстве выключен Увеличьте громкость на головном устройстве но нет звука Не произведено подключение динамиков Выполните подключения динамиков Регулятор управления усилением выставлен на минимум Отрегулируйте усиление Обработка сигнала выключена Подайте питание на процессор сигналов Все динамики вышли из строя Заменить динамики Выходной сигнал искажается Уровень громкости ГУ слишком высокой Понизьте уровень громкости ГУ Коэффициент усиления слишком высокой Уменьшите коэффициент усиления Перепутан баланс Перепутан баланс Подключите динамики в соответствии с полюсами Перепутаны входы RCA Подключите входы RCA в соответствии с каналами ГУ Бас слабый Динамики расфазированы Подключите динамики с соблюдением фазы Не используется MTX сабвуфер Купить MTX сабвуфер Предохранители неисправны Повышенный уровень выхода Уменьшите громкость Усилитель неисправен Обратитесь в сервис Оставайтесь с нами : https://www.facebook.com/MTXEurope https://twitter.com/MTXEurope http://www.mtxaudio.euSub Outputs 12VREMGND Gain Fan
