Tipo di prodotto	Amplificatore 4 canali Classe-D a banda larga
Potenza certificata CEA2006	4 x 140 W RMS @ 2 Ω (THD+N ≤ 1%) 4 x 80 W RMS @ 4 Ω (THD+N ≤ 1%) 2 x 280 W RMS in ponte @ 4 Ω (THD+N ≤ 1%)
Filtro attivo passa-alto (HPF)	12 dB/ott, variabile da 40 Hz a 400 Hz
Filtro attivo passa-basso (LPF)	12 dB/ott, variabile da 40 Hz a 400 Hz
Rapporto segnale/rumore	> 85 dB (1 W)
Distorsione (THD+N)	≤ 0,05 % (1 W)
Risposta in frequenza	10 Hz - 40 000 Hz (±1 dB)
Livello di sensibilità d'ingresso RCA	200 mV a 6 V
Dimensioni (L x l x H)	133 mm x 216 mm x 54 mm
Alimentazione	12 V (morsetto GND, REM, +12V)
Connettore per ventola esterna	Sì, termoregolato (max 0,5 A)
Ingressi ad alto livello	Sì, con adattatori forniti
Modo ponte (Bridge)	Sì, impedenza minima 4 Ω
LED di protezione	3 LED rossi (accesi = funzionamento, lampeggianti = protezione)

Domande frequenti - TX480D MTX Audio

Qual è la potenza dell'amplificatore TX480D?

L'amplificatore eroga 4 x 140 W RMS @ 2 Ω o 4 x 80 W RMS @ 4 Ω. In modo ponte, eroga 2 x 280 W RMS @ 4 Ω (THD+N ≤ 1 %).

Come regolare il guadagno dell'amplificatore?

Ruotare il potenziometro Gain al minimo. Aumentare il volume della sorgente ai 3/4 del massimo, poi alzare il guadagno fino a sentire distorsione. Infine, ridurre leggermente il guadagno per un suono pulito.

Quale tipo di cavo di alimentazione utilizzare?

MTX raccomanda un cavo di 50 mm² per l'alimentazione 12 V. Utilizzare la stessa sezione per la massa. Il cavo deve essere collegato direttamente alla batteria con un fusibile a meno di 20 cm.

Come utilizzare il modo ponte (Bridge)?

Utilizzare i morsetti Ch.1 (+) con Ch.2 (-) e Ch.3 (+) con Ch.4 (-). L'impedenza minima è di 4 Ω. Non scendere al di sotto.

Cosa significa il lampeggio dei LED?

I 3 LED lampeggiano in rosso in caso di cortocircuito, impedenza troppo bassa (sotto 2 Ω) o protezione termica. Spegnere e riaccendere l'ampli dopo raffreddamento.

Come collegare una fonte senza uscita RCA?

Utilizzare gli adattatori ad alto livello forniti. Collegare i cavi degli altoparlanti della fonte agli adattatori, poi inserirli nel connettore HLI dell'amplificatore.

Qual è la frequenza di taglio del filtro passa-basso?

Il filtro passa-basso (LPF) è regolabile da 40 Hz a 400 Hz con una pendenza di 12 dB/ottava. Utilizzarlo per i subwoofer.

Come installare l'amplificatore in un veicolo?

Posizionare l'ampli piatto, logo verso l'alto, con una buona circolazione d'aria. Collegare prima la massa (GND) a una lamiera nuda, poi il +12 V alla batteria tramite un fusibile, e il REM all'uscita remote della fonte.

Cosa fare se l'amplificatore non si accende?

Verificare la tensione sui morsetti 12V e REM (devono essere a +12 V). Assicurarsi che la massa (GND) sia ben collegata. Controllare il fusibile vicino alla batteria.

Posso utilizzare due amplificatori TX480D in master/slave?

No, la funzione Master/Slave è riservata ai modelli mono TX81000D e TX6500D. Il TX480D è un ampli a 4 canali, ma può essere ponticellato per più potenza su due canali.

MANUALE UTENTE TX480D MTX Audio

• Amplificatore monofonico in classe D
• Potenza in uscita certificata CEA 2006 :
• 1x 1000 Watts RMS @ 2Ω e THD+N ≤1%
  -1x600WattsRMS@4ΩeTHD+N≤1%
  Crossover:
• Passa Basso 24dB/ott. variabile da 40H za 150Hz
• Filtrato Subsonico 24dB/oc t a 30Hz
  Rapporto Segnale/Rumore (1 Watt):>75dB
  Distorsione Armonica Totale (THD) (1 Watt): ≤ 0,1%
  Risposta in Frequenza (± 0,5dB) : 10Hz - 150Hz
  Massimo Segnale in Ingrasso : 6V
  Sensibilità Massima: 100mV
• Controllo remoto del livello dei bassi.
• Funzionamentoanchein modalitaMaster/Slave
• Connettore per ventole esterne di raffreddamento
• Dimensioni : 366mm x 133mm x 54mm

• Amplificatore monofonico in classe D
• Potenza in uscita certificata CEA 2006 :
• 1x500 Watts RMS @ 2Ω e THD+N≤1%
• 1x300 Watts RMS @ 4Ω e THD+N≤1%
  Crossover:
• Passa Basso 24dB/ott. variabile da 40H za 150Hz
• Filtrato Subsonico 24dB/oc t a 30Hz
  Rapporto Segnale/Rumore (1 Watt):>75dB
  Distorsione Armonica Totale (THD) (1 Watt): ≤ 0,1%
  Rispostain Freqenza (± 0,5dB) :10Hz-150Hz
  Massimo Segnale in Ingresso:6V
  Sensibilità Massima: 100mV
• Controllo remoto del livello dei bassi.
• Funzionamentoanche in modalitàMaster/Slave
• Connettore per ventole esterne di raffreddamento
• Dimensioni: 266 mm × 133 mm × 54 mm

TX480D Specifiche :

• Amplificatore 4 canali full range in classe D
• Potenza in uscita certificata CEA 2006 :
• 4x 140 Watts RMS @ 2Ω e THD+N ≤ 1%
• 4x80 Watts RMS @ 4Ω e THD+N ≤1%
• 2x 280 Watts RMS a ponte su 4Ω e THD+N ≤1%
  Crossover:
• Passa Basso 12dB/act variabile da 40Hz a 400Hz
• Passa Alto 12dB/oc't variable da 40Hz a 400Hz
  Rapporto Segnale/Rumore (1 Watt): > 85dB

Distorsione Armonica Totale (THD) (1 Watt): ≤ 0.05%
Risposta in Freqenza (± 1dB) : 10Hz - 40000Hz
Massimo Segnale in Ingresso: 6V
Sensibilità Massima: 200mV
- Connettore per eventuale ventola esterna di raffreddamento
- Dimensioni: 216mm× 133mm× 54mm

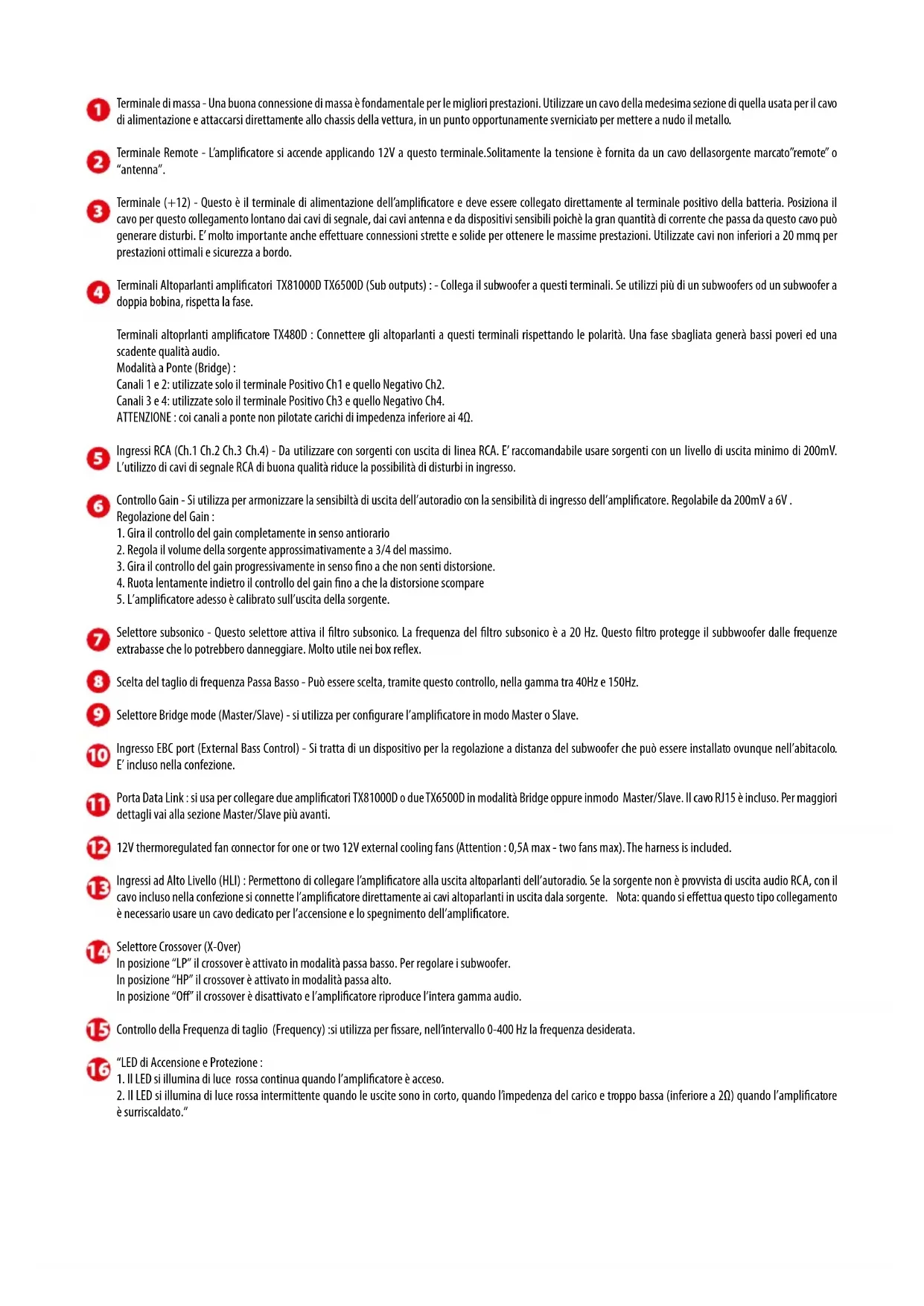

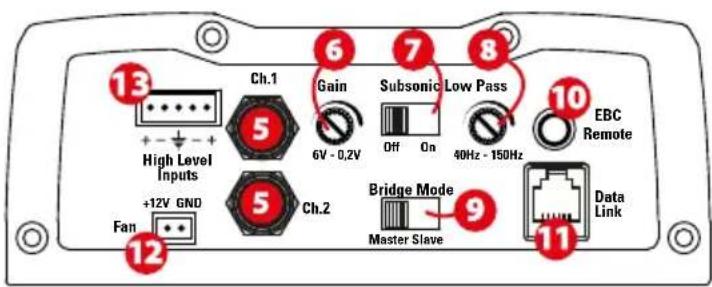

Terminali Connessioni e Regolazioni

TX81000D TX6500D

TX480D

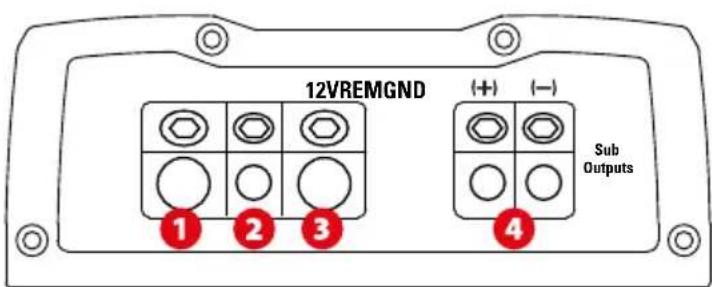

Terinale di massa - Una buona connessione di massa e fondamentale per le migliorie prestazioni. Utilizzare un cavo della medesima sezione di quale usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettura, in un punto opportunamente sverniciato per mettere a nudo il metallo.
Terminale Remote - L'amplificatore si accende applicando 12V a quello terminale. Solitamente la tensione è fornita da un cavo dellasorgente marcato"remote" o "antenna".
3 Terminale (+12) - Questo e il terminale di alimentazione dell'amplificatore e deve essere collegato direttamente al terminale positivo della batteria. Posizione il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passà da questo cavo più generate disturbi. E' molto importanteanche effettuare connessioni strette e solide per ottenere le massime prestazioni. Utilizzate cavi non inferiori a 20 mmq per prestazioni ottimali e sicurezza a bordo.
Terminali Altoparlanti amplificatori TX81000D TX6500D (Sub outputs) : - Collegei subwoofer a quosti terminali. Seutilizzi pi di un subwoofer adoppia bobina, rispetta la fase.

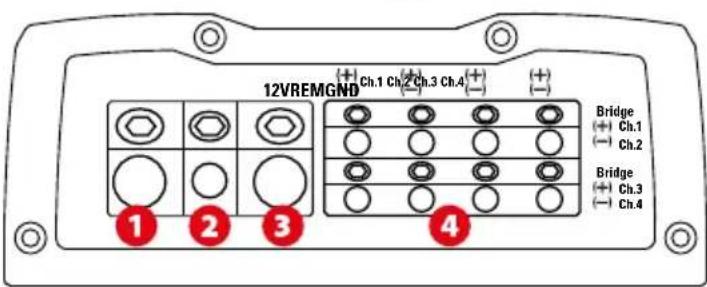

Terminali altopranti amplificatore TX480D: Connette gli altoparlanti a questi terminali rissettando le polarità. Una fase sbagliata generà bassi poveri ed una scadente qualità audio.

Modalità a Ponte (Bridge):

Canali 1 e 2:utilizzate solo il terminale Positivo Ch1 e quello Negativo Ch2.

Canali 3 e 4:utilizzate solo il terminale Positivo Ch3 e quello Negativo Ch4.

ATTENZIONE: coi canali a ponte non pilotate carichi di impedenza inferiore ai 4Ω.

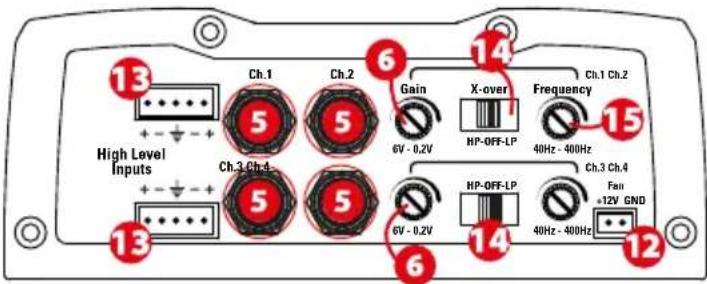

Ingressi RCA (Ch.1 Ch.2 Ch.3 Ch.4) - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile use sorgenti con un livello di uscita minimo di 200mV. L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.
Controllo Gain - Si utilizza per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 200mV a 6V. Regolazione del Gain :

1. Gira il controlo del gain completeness in senso antiorario
2. Regola il volume della sorgente approximativamente a 3/4 del massimo.
3. Gira il controlo del gain progressivement in senso fina a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

Selettore subsonico - Questo selettore attiva il filtrato subsonico. La frequenza del filtrato subsonico è a 20 Hz. Questo filtrato protege il subwoofer dalle freuenze extrabasse che lo potrebbero danneggiare. Molto utile nei box reflex.
Scelta del taglio di frequenza Passa Basso - Puo essere scelta, tramite quello controlo, nella gamma tra 40Hz e 150Hz .
Selettore Bridge mode (Master/Slave) - si utilizza per configurare l'amplificatore in modo Master o Slave.
10 Ingresso EBC port (External Bass Control) - Si tratta di un dispositivo per la regolazione a distance del subwoofer che poe essere installato ovunque nell'abitacolo. E' incluso nella confezione.
Porta Data Link : si usa per collegare due amplificatori TX81000D o due TX6500D in modalità Bridge oppure in modulo Master/Slave. Il cavo RJ15 è incluso. Per maggiori dettagli vai alla sezione Master/Slave più avanti.
12 12V thermoregulated fan connector for one or two 12V external cooling fans (Attention : 0,5A max - two fans max). The harness is included.
Ingressi ad Alto Livello (HLI) : Permettono di collegare l'amplificatore alla uscita altoparlanti dell'autoradio. Se la sorgente non è provvista di uscita audio RCA, con il cavo incluso nella confezione si connette l'amplificatore direttamente ai cavi altoparlanti in uscita dala sorgente. Nota: quando si effettua quello tipo collegamento è necessario usare un cavo dedicato per l'accensione e lo spegnimento dell'amplificatore.
14 Selettore Crossover (X-Over)

In posizione "LP" il crossover è attivato in modalità passa basso. Per regolare i subwoofer.

In posizione "HP" il crossover è attivato in modalità passa alto.

In posizione "Off" il crossover è disattivato e l'amplificatore riproduce l'intera gamma audio.

15 Controllo della Freqenza di taglio (Frequency) :si utilizza per fissare, nell'intervalto 0 - 400Hz la frequenza desiderata.

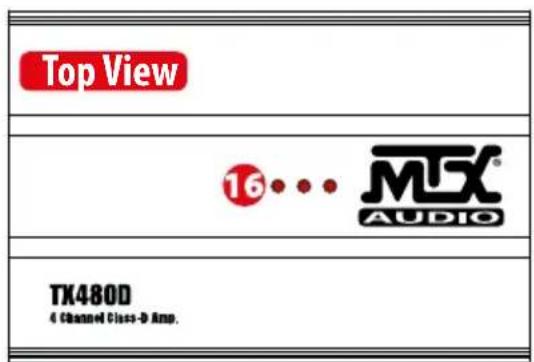

"LED di Accensione e Protezione :

1. Il LED si illumina di luce rossa continua quando l'amplificatore è acceso.

2. Il LED si illumina di luce rossa intermittente quando le uscite sono in corto, quando l'impedenza del carico e troppo Bassa (inferiore a 2 ) quando l'amplificatore è surriscaldato."

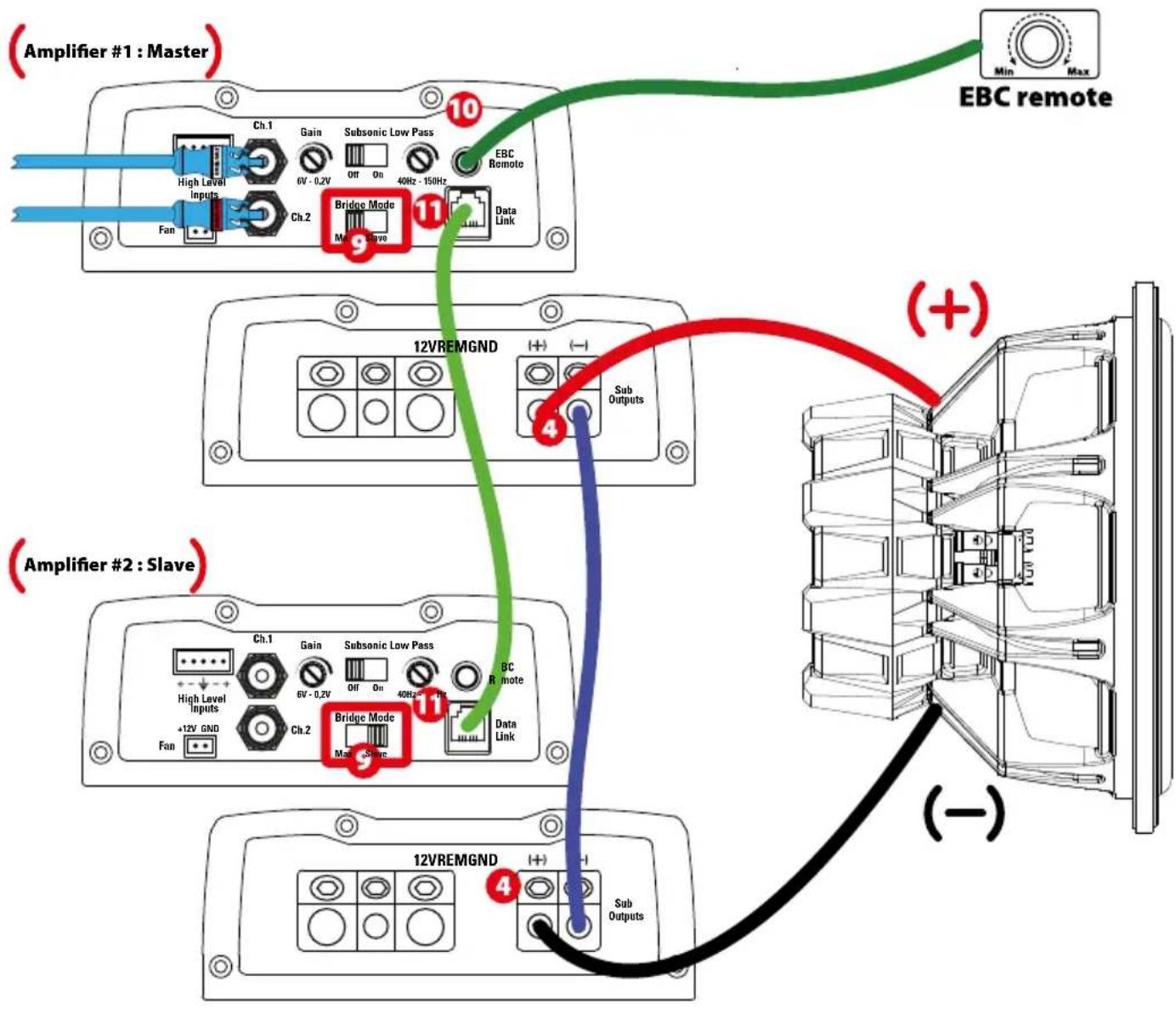

Modalità Master/Slave (Modalità Bridge):

Per aumentare la potenza disponibile due amplificatori TX81000D possono essere collegati tra loro. Lo stesso vale per due amplificatori TX6500D.

1. Sull'amplificatore scelto come Master setta l'interrottore "Bridge Mode" (9) in posizione "Master". Sull'amplicatore Slave setta lo tesso interrottore su "Slave" (9)
2. College la sorgente all'ingresso RCA dell'amplificatore Master. L'amplificatore Slave non ha bisogno di connessioni RCA perché riceve il segnale dall'amplificatore Master attraverso il cavo RJ15.
3. Collega i due amplificatori col cavo RJ15 fornito in dotazione attraverso la porta Data Link (11).
4. Setta il gain, il crossover ed il filtrso subsonico solo dell'amplificatore Master che, col cavo RJ15, gestisce anche i controlli dell'amplificatore Slave.
5. L'uscita altoparlante (+) e l'uscita altoparlante (+) dell' amplificatore Master (4).
6. L'uscita altoparlante (-) e l'uscita altoparlante +) dell'amplificatore Slave (4).
7. College le uscite altoparlanti (-) dell'amplificatore Master e dell'amplificatore Slave tra di loro.
   Note: il controlo remoto EBC, collegato all'amplificatore Master, funziona perfettamente in modalità Master/Slave.

Installazione e Montaggio :

ATTENZIONE!

ll denaro speso presso un professionista della installatione e certamente quello meglio speso: massime prestazioni e massima sicurezza sono garantite. Se siete di diverso avviso e voiletare arrangiari da soli o (affidarvi all'amico sapientino) seguite alla lettera le istruzioni che seguono e comunique non sospendetevi di risultati在整个 aspettative. Car audio di qualita e fai da te non sono mai andati d'accordo.

1. Disconnetti la connessione di massa della batteria.

2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.

3. Posizione un carr di alimentazione che possa collegare il terminale (+) della batteria al terminale +BATT dell'amplificatore. Per ilmomento, non collegare il carr al terminale positivo (+) della batteria. Nota: usa cavi de sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusabile di linea ad una distance non superiore a 20 cm. alla batteria: ci dure realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il fusabile non sia inserto nel portafusabile fino a che tutte le connessioni non siano state ultimale. Ora college a cavo alimentazione al terminale positivo della batteria.
5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a quello punto un capo del cavo di massa e l'alto capo al terminale GND dell'amplificatore.
6. Collega un cavo di accensione alla sorgente all terminale Remote dell'amplificatore. Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.
7. College i cavi RCA da sorgente ai connettori RCA dell'amplificatore. Posizione i cavi di segnale lontano dai cavi di alimentazione. Usa cavi di segnale di alta qualità per diminuire la possibilità di disturbi nel system.
8. Collega gli altoparlanti all' amplificatore con cavi di sezione adeguata.
9. Controlla almeno due volti i passaggi della installation, in particolare le connessioni. Se è tutto corretto, ricollega il cavo di massa,istema il fusibile nel portafusabile di linea e inizia a settare l'amplificatore.

Note: assicurati che il Gain sa tutte girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie :

Problema

Causa

Solutizione

Nessuna Indicazione dai Led

Manca alimentazione alla connessione di accensione (remote)

Dai alimentazione al cavo di accensione

Manca alimentazione alla connessione positivo batteria Porta corrente al cavo alimentazione

Collegamento di massa insufficiente o difettoso Verifica e rispristina la connessione di massa

Fusibile bruciato Sostituisci il fusibile e chiediti perché è bruciato

Amplificatore bruciato Rittornare l'amplificatore a chi te l'ha venduto

per l'assistenza

i tre led si illuminano di luce rossa L'impenenza degli altoparlanti è troppo bassa Rimuovi gli altoparlanti lampeggiante L'amplificatore è in protezione termica. Chiediti perché è accaduto e lascia raffreddare

Tensione in ingresso troppo alta o troppo bassa

Controlla batteria e alternatore

l' amplificatore.

I tre led sono illuinati con luce continua ma non si sente nulla.

Volume a zero sulla sorgente

Aumenta il volume della sorgente Svegliati e collga gli altoparlanti

Controllo del Gain sull'amplificatore al minimo.

Gira il controllo Gain
Fornisci alimentazione al processore di segnale
Cambia tipo di altoparlante

Processore di segnale spento

Tutti gli altoparlanti con bobine bruciate

Suono distorto

Volume della sorgente troppo alto.

Abbassa il volume della sorgente

Gain amplificatore settato tropo alto

Abbassa il Gain dell'amplificatore

Bilanciamento al contrario

Altoparlanti collegato al contrario

Collega gli altoparlanti correttamente Mr Fai da te

Ingressi RCA al contrario

Rimettili al posto giusto

Frequenze basde deboli

Altoparlanti collegati in controfase

Altoparlanti collegati in controfase

Non stai usando subwoofoers MTX

Compra subwoofer MTX

Sbruciano fusibili

Livelli di uscita troppo alto

Abbassa il volume

Amplificatore difettoso

Porta l'amplificatore a chi te la venduto

per l'assistenza
