MANUALE UTENTE TX81000D MTX Audio

• Amplificatore monofonico in classe D
• Potenza in uscita certificata CEA 2006 :
- 1x 1000 Watts RMS @ 2Ω e THD+N ≤1%
- 1x 600 Watts RMS @ 4Ω e THD+N ≤1%
• Crossover :
- Passa Basso 24dB/ott. variabile da 40H za 150Hz
- Filtro Subsonico 24dB/oct a 30Hz
• Rapporto Segnale /Rumore (1 Watt) : > 75dB
• Distorsione Armonica Totale (THD) (1 Watt) : ≤ 0,1%
• Risposta in Frequenza (±0,5dB) : 10Hz-150Hz
• Massimo Segnale in Ingresso : 6V
- Sensibilità Massima : 100mV
- Controllo remoto del livello dei bassi.
- Funzionamento anche in modalità Master/Slave
- Connettore per ventole esterne di raffreddamento
• Dimensioni : 366mm x 133mm x 54mm

• Amplificatore monofonico in classe D
• Potenza in uscita certificata CEA 2006 :
- 1x 500 Watts RMS @ 2Ω e THD+N ≤1%
- 1x 300 Watts RMS @ 4Ω e THD+N ≤1%
• Crossover :
- Passa Basso 24dB/ott. variabile da 40H za 150Hz
- Filtro Subsonico 24dB/oct a 30Hz
• Rapporto Segnale /Rumore (1 Watt) : > 75dB
• Distorsione Armonica Totale (THD) (1 Watt) : ≤ 0,1%
• Risposta in Frequenza (±0,5dB) : 10Hz-150Hz
• Massimo Segnale in Ingresso : 6V
- Sensibilità Massima : 100mV
- Controllo remoto del livello dei bassi.
- Funzionamento anche in modalità Master/Slave
- Connettore per ventole esterne di raffreddamento
• Dimensioni : 266mm x 133mm x 54mm

TX480D Specifiche :

• Amplificatore 4 canali full range in classe D
• Potenza in uscita certificata CEA 2006 :
- 4x 140 Watts RMS @ 2Ω e THD+N ≤1%
- 4x 80 Watts RMS @ 4Ω e THD+N ≤1%
- 2x 280 Watts RMS a ponte su 4Ω e THD+N ≤1%
• Crossover :
- Passa Basso 12dB/oct variabile da 40Hz a 400Hz
- Passa Alto 12dB/oct variable da 40Hz a 400Hz
• Rapporto Segnale/Rumore (1 Watt) : > 85dB
• Distorsione Armonica Totale (THD) (1 Watt) : ≤ 0,05%
• Risposta in Frequenza) (±1dB): 10Hz-40000Hz
• Massimo Segnale in Ingresso : 6V
• Sensibilità Massima : 200mV
- Connettore per eventuale ventola esterna di raffreddamento
• Dimensioni : 216mm x 133mm x 54mm

Terminali Connessioni e Regolazioni

TX81000D TX6500D

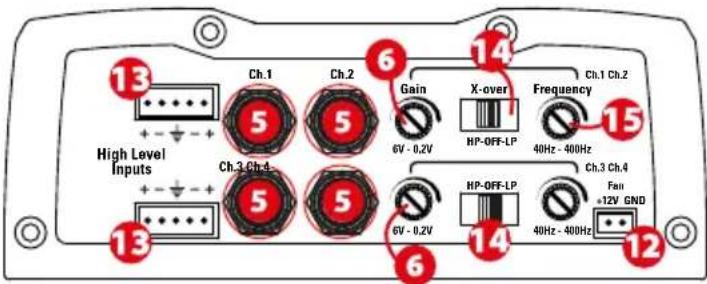

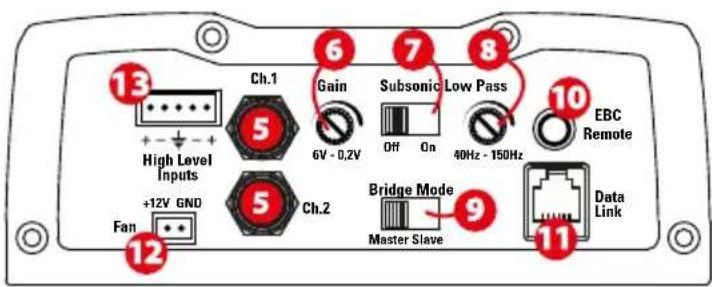

13 High Level Inputs +12V GND Fan Ch.1 5 Gain 6V - 0.2V Subsonic Low Pass Off On 40Hz - 150Hz 8 10 EBC Remote Ch.2 Bridge Mode Master Slave 9 Data Link 11

TX480D

High Level Inputs Ch.1 Ch.2 Gain X-over Frequency Ch.1 Ch.2 6V - 0.2V HP-OFF-LP 40Hz - 400Hz Ch.3 Ch.4 Fan +12V GND 6V - 0.2V 40Hz - 400Hz

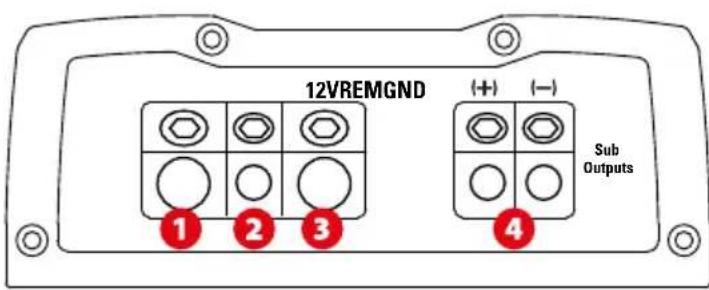

12VREMGND ① ② ③ (+) (-) Sub Outputs ④

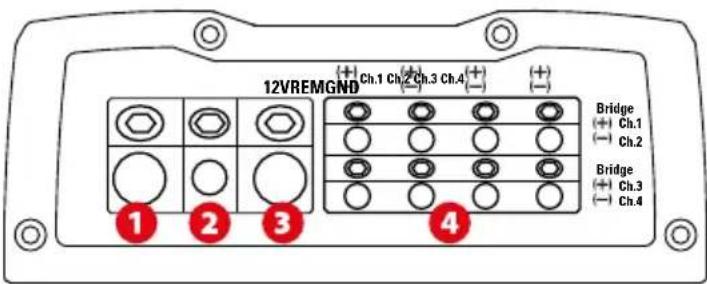

12VREMGND Ch.1 Ch.2 Ch.3 Ch.4 Bridge Ch.1 Ch.2 Bridge Ch.3 Ch.4 1 2 3 4

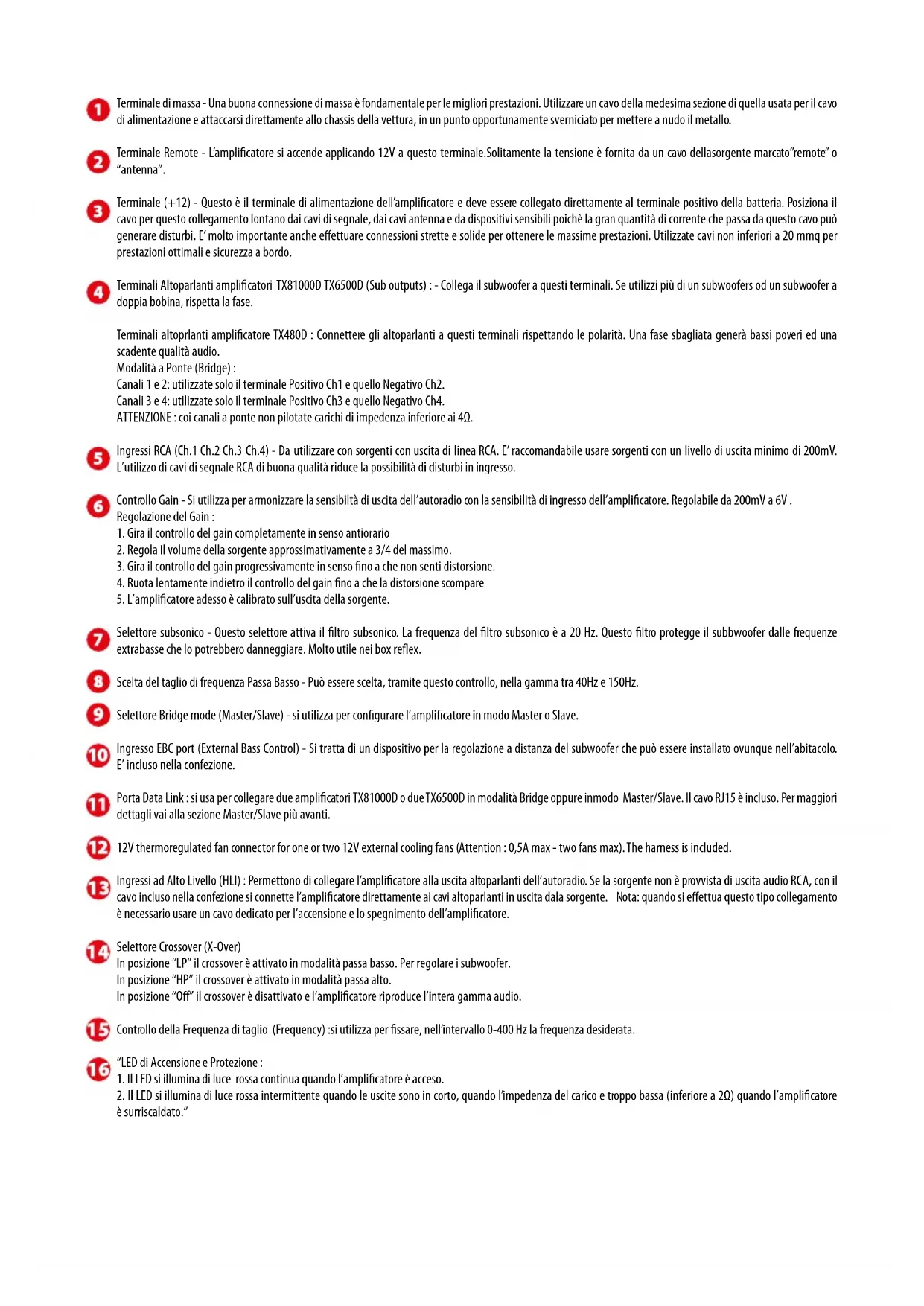

1 Terminale di massa - Una buona connessione di massa è fondamentale per le migliori prestazioni. Utilizzare un cavo della medesima sezione di quella usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettura, in un punto opportunamente sverniciato per mettere a nudo il metallo.
2 Terminale Remote - L'amplificatore si accende applicando 12V a questo terminale. Solitamente la tensione è fornita da un cavo dellasorgente marcato "remote" o "antenna".
3 Terminale (+12) - Questo è il terminale di alimentazione dell'amplificatore e deve essere collegato direttamente al terminale positivo della batteria. Posiziona il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passa da questo cavo può generare disturbi. E' molto importante anche effettuare connessioni strette e solide per ottenere le massime prestazioni. Utilizzate cavi non inferiori a 20 mmq per prestazioni ottimali e sicurezza a bordo.
4 Terminali Altoparlanti amplificatori TX81000D TX6500D (Sub outputs) : - Collega il subwoofer a questi terminali. Se utilizzi più di un subwoofers od un subwoofer a doppia bobina, rispetta la fase.

Terminali altoprlanti amplificatore TX480D : Connettere gli altoparlanti a questi terminali rispettando le polarità. Una fase sbagliata generà bassi poveri ed una scadente qualità audio.

Modalità a Ponte (Bridge) :

Canali 1 e 2: utilizzate solo il terminale Positivo Ch1 e quello Negativo Ch2.

Canali 3 e 4: utilizzate solo il terminale Positivo Ch3 e quello Negativo Ch4.

ATTENZIONE : coi canali a ponte non pilotate carichi di impedenza inferiore ai 4Ω.

5 Ingressi RCA (Ch.1 Ch.2 Ch.3 Ch.4) - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile usare sorgenti con un livello di uscita minimo di 200mV. L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.
6 Controllo Gain - Si utilizza per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 200mV a 6V. Regolazione del Gain :

1. Gira il controllo del gain completamente in senso antiorario
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivamente in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

Selettore subsonico - Questo selettore attiva il filtro subsonico. La frequenza del filtro subsonico è a 20 Hz. Questo filtro protegge il subbwoofer dalle frequenze extrabasse che lo potrebbero danneggiare. Molto utile nei box reflex.
8 Scelta del taglio di frequenza Passa Basso - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 150Hz.
9 Selettore Bridge mode (Master/Slave) - si utilizza per configurare l'amplificatore in modo Master o Slave.
10 Ingresso EBC port (External Bass Control) - Si tratta di un dispositivo per la regolazione a distanza del subwoofer che può essere installato ovunque nell'abitacolo. E' incluso nella confezione.
11 Porta Data Link : si usa per collegare due amplificatori TX81000D o due TX6500D in modalità Bridge oppure in modo Master/Slave. Il cavo RJ15 è incluso. Per maggiori dettagli vai alla sezione Master/Slave più avanti.
12V thermoregulated fan connector for one or two 12V external cooling fans (Attention : 0,5A max - two fans max). The harness is included.
Ingressi ad Alto Livello (HLI) : Permettono di collegare l'amplificatore alla uscita altoparlanti dell'autoradio. Se la sorgente non è provvista di uscita audio RCA, con il cavo incluso nella confezione si connette l'amplificatore direttamente ai cavi altoparlanti in uscita dalla sorgente. Nota: quando si effettua questo tipo collegamento è necessario usare un cavo dedicato per l'accensione e lo spegnimento dell'amplificatore.
14 Selettore Crossover (X-Over)

In posizione "LP" il crossover è attivato in modalità passa basso. Per regolare i subwoofer.

In posizione "HP" il crossover è attivato in modalità passa alto.

In posizione "Off" il crossover è disattivato e l'amplificatore riproduce l'intera gamma audio.

15 Controllo della Frequenza di taglio (Frequency) :si utilizza per fissare, nell'intervallo 0-400 Hz la frequenza desiderata.

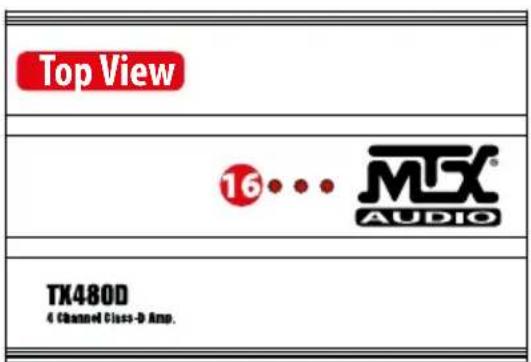

"LED di Accensione e Protezione :

1. Il LED si illumina di luce rossa continua quando l'amplificatore è acceso.

2. Il LED si illumina di luce rossa intermittente quando le uscite sono in corto, quando l'impedenza del carico e troppo bassa (inferiore a 2Ω) quando l'amplificatore è surriscaldato."

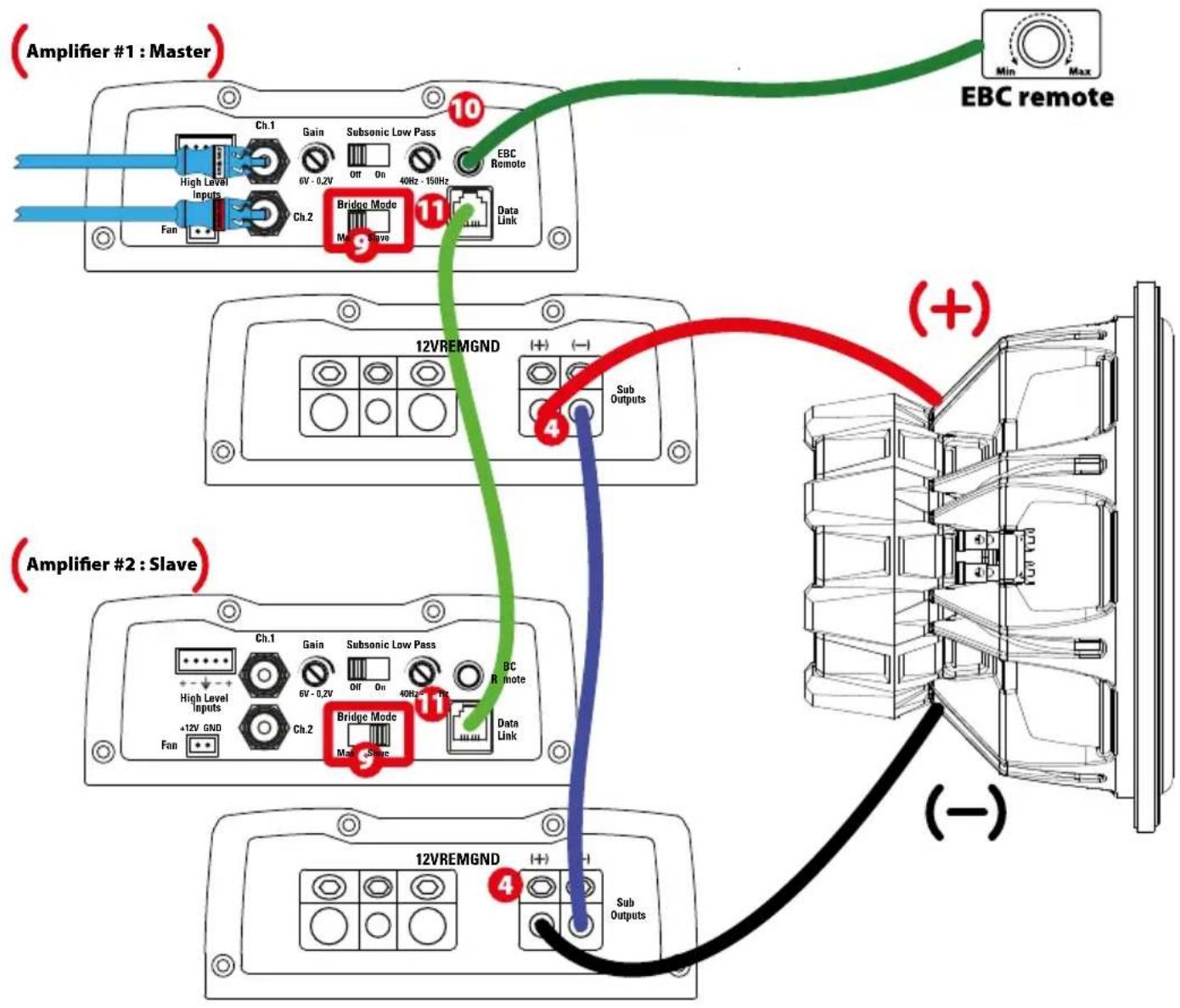

Modalità Master/Slave (Modalità Bridge) :

Per aumentare la potenza disponibile due amplificatori TX81000D possono essere collegati tra loro. Lo stesso vale per due amplificatori TX6500D.

1. Sull'amplificatore scelto come Master setta l'interruttore "Bridge Mode" (9) in posizione "Master". Sull'amplicatore Slave setta lo tesso interruttore su "Slave" (9)
2. Collega la sorgente all'ingresso RCA dell'amplificatore Master. L'amplificatore Slave non ha bisogno di connessioni RCA perché riceve il segnale dall'amplificatore Master attraverso il cavo RJ15.
3. Collega i due amplificatori col cavo RJ15 fornito in dotazione attraverso la porta Data Link (11).
4. Setta il gain, il crossover ed il filtro subsonico solo dell'amplificatore Master che, col cavo RJ15, gestisce anche i controlli dell'amplificatore Slave.
5. L'uscita altoparlante (+) è l'uscita altoparlante (+) dell'amplificatore Master (4).
6. L'uscita altoparlante (-) è l'uscita altoparlante +) dell'amplificatore Slave (4).
7. Collega le uscite altoparlanti (-) dell'amplificatore Master e dell'amplificatore Slave tra di loro.
   Nota : il controllo remoto EBC, collegato all'amplificatore Master, funziona perfettamente in modalità Master/Slave.

• Installazione e Montaggio :

ATTENZIONE!

Il Il denaro speso presso un professionista della installazione è certamente quello meglio speso: massime prestazioni e massima sicurezza sono garantite. Se siete di diverso avviso e volete arrangiarvi da soli o (affidarvi all'amico sapientino) seguite alla lettera le istruzioni che seguono e comunque non sosprendetevi di risultati sotto le aspettative. Car audio di qualità e fai da te non sono mai andati d'accordo.

1. Disconnetti la connessione di massa della batteria.

2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.

3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +BATT dell'amplificatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusibile di linea ad una distanza non superiore a 20 cm. dalla batteria: ciò riduce realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il i fusibile non sia inserito nel portafusibile fino a che tutte le connessioni non siano state ultimate. Ora collega il cavo alimentazione al terminale positivo della batteria.
5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplificatore.
6. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplificatore. Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.
7. Collega i cavi RCA dalla sorgente ai connettori RCA dell'amplificatore. Posiziona i cavi di segnale lontano dai cavi di alimentazione. Usa cavi di segnale di alta qualità per diminuire la possibilità di disturbi nel sistema.
8. Collega gli altoparlanti all'amplificatore con cavi di sezione adeguata.
9. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto, ricollega il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l'amplificatore.

Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie :

Problema

Causa

Soluzione

Nessuna Indicazione dai Led

Manca alimentazione alla connessione di accensione (remote)

Dai alimentazione al cavo di accensione

Manca alimentazionje alla connessione positivo batteria Porta corrente al cavo alimentazione Collegamento di massa insufficiente o difettoso Verifica e rispristina la connessione di massa Fusibile bruciato Sostituisci il fusibile e chiediti perché è bruciato Amplificatore bruciato Ritornare l'amplificatore a chi te l'ha venduto per l'assistenza

i tre led si illuminano di luce rossa L'impedenza degli altoparlanti è troppo bassa Rimuovi gli altoparlanti lampeggiante L'amplificatore è in protezione termica. Chiediti perché è accaduto e lascia raffreddare

l'amplificatore.

Tensione in ingresso troppo alta o troppo bassa

Controlla batteria e alternatore

I tre led sono illuinati con luce continua ma non si sente nulla.

Volume a zero sulla sorgente

Aumenta il volume della sorgente

Controllo del Gain sull'amplificatore al minimo. Processore di segnale spento Tutti gli altoparlanti con bobine bruciate

Connessioni altoparlante non eseguite

Svegliati e collega gli altoparlanti

Gira il controllo Gain

Fornisci alimentazione al processore di segnale

Cambia tipo di altoparlante

Suono distorto

Volume della sorgente troppo alto.

Abbassa il volume della sorgente

Gain amplificatore settato tropo alto

Abbassa il Gain dell'amplificatore

Bilanciamento al contrario

Altoparlanti collegato al contrario

Collega gli altoparlanti correttamente Mr Fai da te

Ingressi RCA al contrario

Rimettili al posto giusto

Altoparlanti collegati in controfase

Altoparlanti collegati in controfase

Non stai usando subwoofers MTX

Compra subwoofer MTX

Si bruciano i fusibili

Livelli di uscita troppo alti

Abbassa il volume

Amplificatore difettoso per l'assistenza

Porta l'amplificatore a chi te la venduto
