MANUAL DE UTILIZARE TX81000D MTX Audio

• CEA 2006 cer tificat Putere de ieșire : - 1x 1000 wați RMS @ 2Ω și THD + N ≤1% - 1x 600W RMS @ 4Ω și THD + N ≤1%

• Răspuns în frecvență (± 0,5dB) : 10Hz-150Hz

• Semnal de intrare maximă : 6V

• Sensibilitate maxima : 100mV

• Control de la distanță EBC

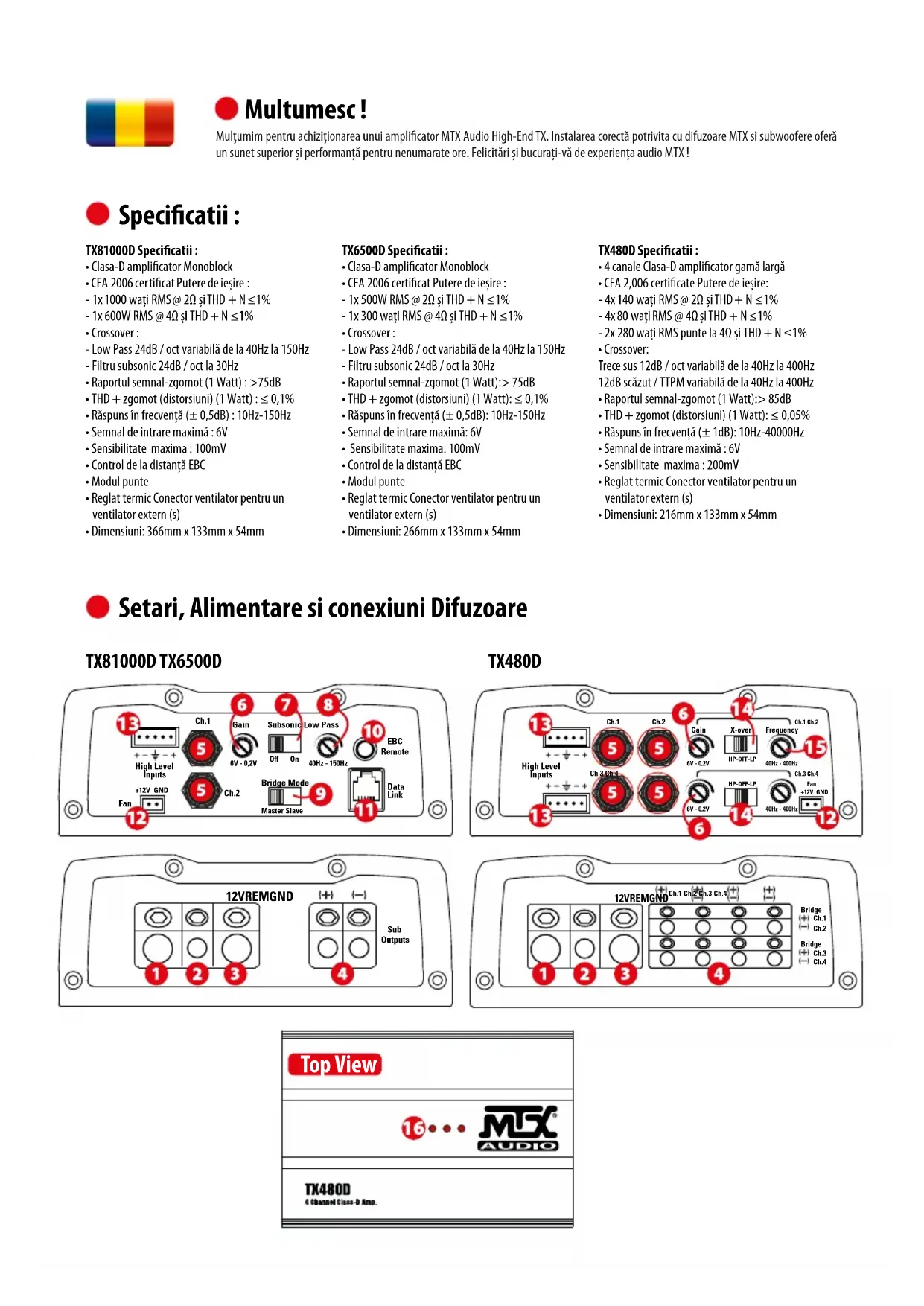

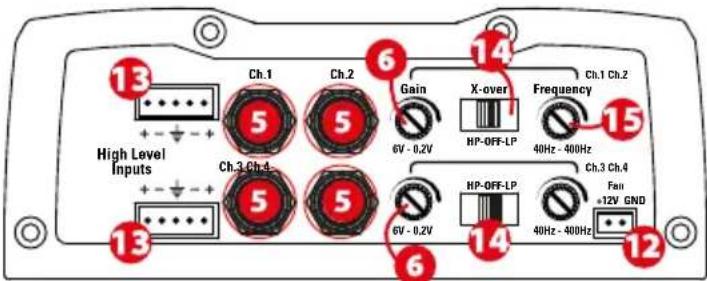

• Dimensiuni: 366mm x 133mm x 54mm TX81000D TX6500D TX480D Mulțumim pentru achiziționarea unui amplificator MTX Audio High-End TX. Instalarea corectă potrivita cu difuzoare MTX si subwoofere oferă un sunet superior și performanță pentru nenumarate ore. Felicitări și bucurați-vă de experiența audio MTX ! TX480D Specificatii :

• 4 canale Clasa-D amplificator gamă largă

• CEA 2,006 certificate Putere de ieșire: - 4x 140 wați RMS @ 2Ω și THD + N ≤1% - 4x 80 wați RMS @ 4Ω și THD + N ≤1% - 2x 280 wați RMS punte la 4Ω și THD + N ≤1%

• Răspuns în frecvență (± 1dB): 10Hz-40000Hz

• Semnal de intrare maximă : 6V

• CEA 2006 certificat Putere de ieșire : - 1x 500W RMS @ 2Ω și THD + N ≤1% - 1x 300 wați RMS @ 4Ω și THD + N ≤1%

• Răspuns în frecvență (± 0,5dB): 10Hz-150Hz

• Semnal de intrare maximă: 6V

• Sensibilitate maxima: 100mV

• Control de la distanță EBC

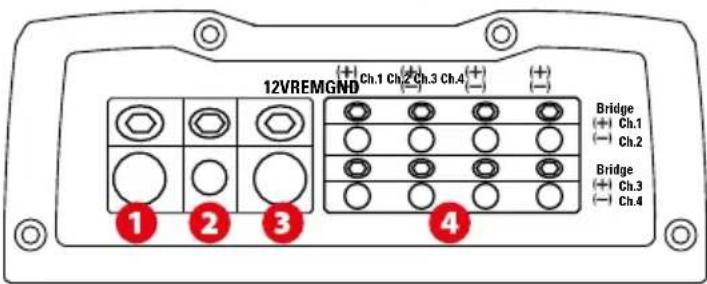

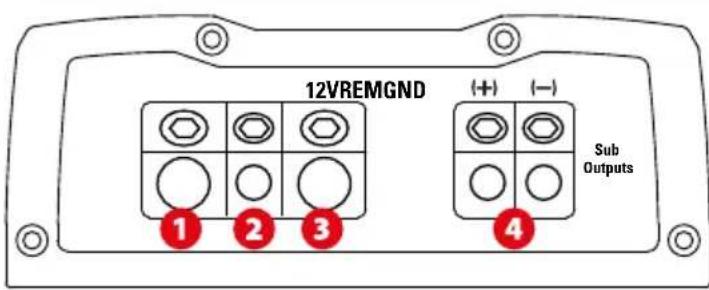

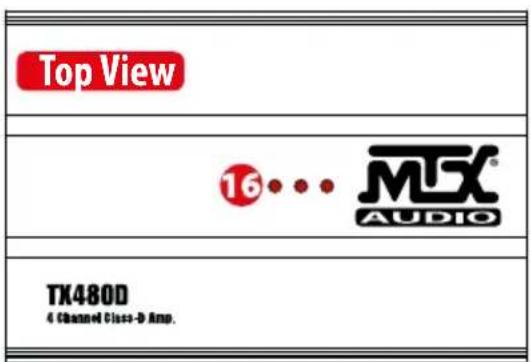

• Dimensiuni: 266mm x 133mm x 54mm Top ViewGround Terminal (GND) - O masa adecvata este necesara pentru ca amplificatorul dvs. să funcționeze la performanțe de vârf. Un cablu de masă scurt același diametru ca și cablul de alimentare ar trebui să fie utilizate pentru a fixa terminalul de masă direct la șasiul vehiculului. Scoateți întotdeauna vopsea, murdărie sau resturi pentru a expune metal în punctul în care va fi atașat cablul de masă. Remote Terminal (REM) - Amplificatorul poate fi pornit prin aplicarea 12 volți la acest terminal. De obicei această tensiune este alimentat de un fir de la unitatea sursă marcate sau “antena de putere”, “de la distanță”. Putere Terminal (12V) - Aceasta este de intrare principala de alimentare pentru amplificatorul și trebuie să fie conectat direct la borna pozitivă a bateriei vehiculelor pentru funcționarea corectă. Utilizați prudență atunci când instalați (12) cablul de alimentare în vehicul. Evitați rulează acest cablu paralel cu cabluri RCA, antene, sau alte echipamente sensibile datorită curenților masive care pot induce zgomot în sistemul audio. De asemenea, este foarte important să ai o legătură strânsă, sigură pentru performanță maximă. MTX recomandă utilizarea 50 mm 2 fire de alimentare cu amplificatorul MTX RFL4001D. Terminale de boxe TX81000D TX6500D (ieșiri Sub): Conectați subwoofer-ul (e) la aceste terminale. Dacă utilizați două subwoofere sau un subwoofer dublu bobina respecta faza (+) împreună, (-) împreună ... Terminale difuzoare TX480D: Conectați difuzoarele la aceste terminale. Observați polaritateadifuzoarelor în întregul sistem. Faza necorespunzătoare poate duce la pierderea răspunsului bas și / sau de proastă calitate a sunetului de ansamblu. Mod punte: Atunci când amplificatorul este in punte, utilizați Ch 1 borna pozitivă și numai borna Ch2 negativ. Atunci când amplificatorul este in punte, utilizati borna pozitivă CH3 și numai borna negativă CH4. Atenție: nu folositi amplificatorul in mod punte pentru subwoofer-e cu o impedanță mai mică de 4Ω. RCA Intrări (CH.1 Ch.2 Cap.3 cap.4) - Aceste intrări RCA sunt utilizate cu unități centrale, care au RCA sau nivel de linie iesiri (unitățile centrale au nevoie de un nivel minim de 200 mV de ieșire pentru funcționarea corectă a amplificatorului) . MTX recomandă numai cabluri RCA de înaltă calitate pentru a reduce posibilitatea parazitilor si zgomotului de fond de a intra în sistem. “Gain Control (Gain) - Controlul volumului se potrivește cu sensibilitatea de intrare a amplificatorului la unitatea centrala utilizata. Zona de funcționare variază de la 0,2 la 6V. Reglarea volumului

1. Rotiți potentiometrul de pe amplificator in sens invers acelor de ceasornic pana la capat.

2. Rotiți controlul volumului de pe unitatea principală la aproximativ 3/4 din maxim.

3. Reglați potentiometrul de pe amplificator până la apariția distorsiunilor.

4. Ajustați potentiometrul până când distorsiunile dispar.

5. Amplificatorul este acum calibrat la ieșirea din unitatea principală.”

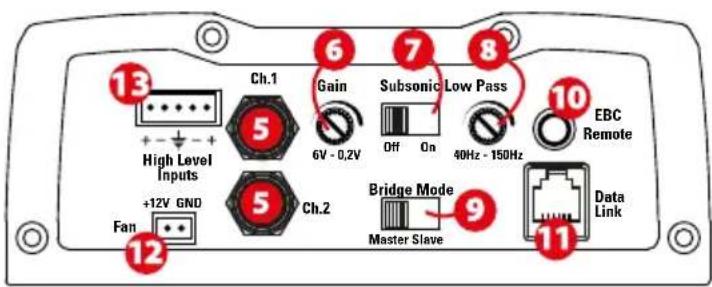

Comutator subsonic (subsonice) - Folosit pentru a comuta filtrul subsonic sau opri. Frecvența filtrului subsonic este setata la 20Hz. Filtrul subsonic protejează sub- woofer-ul împotriva frecvențelor joase, care pot provoca daune. Foarte util cu incinte ventilate(bass reflex) Low Pass X-Over Frequency Control - Folosit pentru a selecta filtrul trece-jos dorit frecvența (LP) X-over. Frecvența este reglabilă de la 40 Hz la 150Hz. Modul Comutare Bridge - folosit pentru a pune amplif. în modul Master sau modul Slave când se imperecheaza două amplificatoare RFL4001D lui. Pentru mai multe detalii, a se vedea punctul Master / Slave Mode. EBC Port (Control Bass extern) - Telecomanda Subwoofer Level Control (EBC) se conectează direct la acest port, în timp ce EBC în sine poate fi plasat oriunde în vehicul pentru ajustările privind cererea de bass. EBC este inclus. Port Data Link: Folosit pentru a conecta două TX81000D sau două TX6500D în modul bridge și utilizate în modul Master / Slave. Cablul RJ15 este inclus. Pentru mai multe detalii a se vedea secțiunea Master / Slave modul. Conector ventilator pentru unu / două ventilatoare de răcire externe 12V (Atenție: 0,5A max - doua ventilatoare max). Cablajul este inclus. Intrari de nivel înalt (HLI): Această intrare va permite amplificatorului să funcționeze de la unitățile sursa cu iesiri la nivel de difuzor.iesirea de difuzor de la unitatea sursă ar trebui să fie legata direct la cablajul prevăzut . Va rugam sa respectati polaritatea pentru a obține maximul de calitate a sunetului Notă: Atunci când sunt folosite intrarile de nivel inalt un fir trebuie să fie utilizat pentru a comuta amplificatorul in pozitiile pornit/oprit. X-Over switch (X-Over): În poziția ”LP”, (LP) X-over este pornit. Utilizați această poziție pentru folosirea amplificatorului in modul subwoofer. În poziția “HP”, trece sus, (HP) X-over este pornit. Utilizați această poziție pentru folosirea amplificatorului in modul difuzoare. În poziția “Off”, X-over este oprit. Amplificatorul este în modul gamă largă. Controlul X-Over frecvență (Frequency): Folosit pentru a selecta frecvența X-over dorita. Frecvența este reglabilă de la 0 Hz până la 400Hz. PowerOn / Protecție LED-uri :

1. LED-ul se aprinde în roșu atunci când amplificatorul este pornit.

2. LED-ul se aprinde intermitent roșu atunci când ieșirile sunt se află în scurt-circuit, în cazul în care impedanța este prea mică (minim 2Ω ) sau atunci când amplifi- catorul este în protecție termică.Sub Outputs 12VREMGND Gain Fan

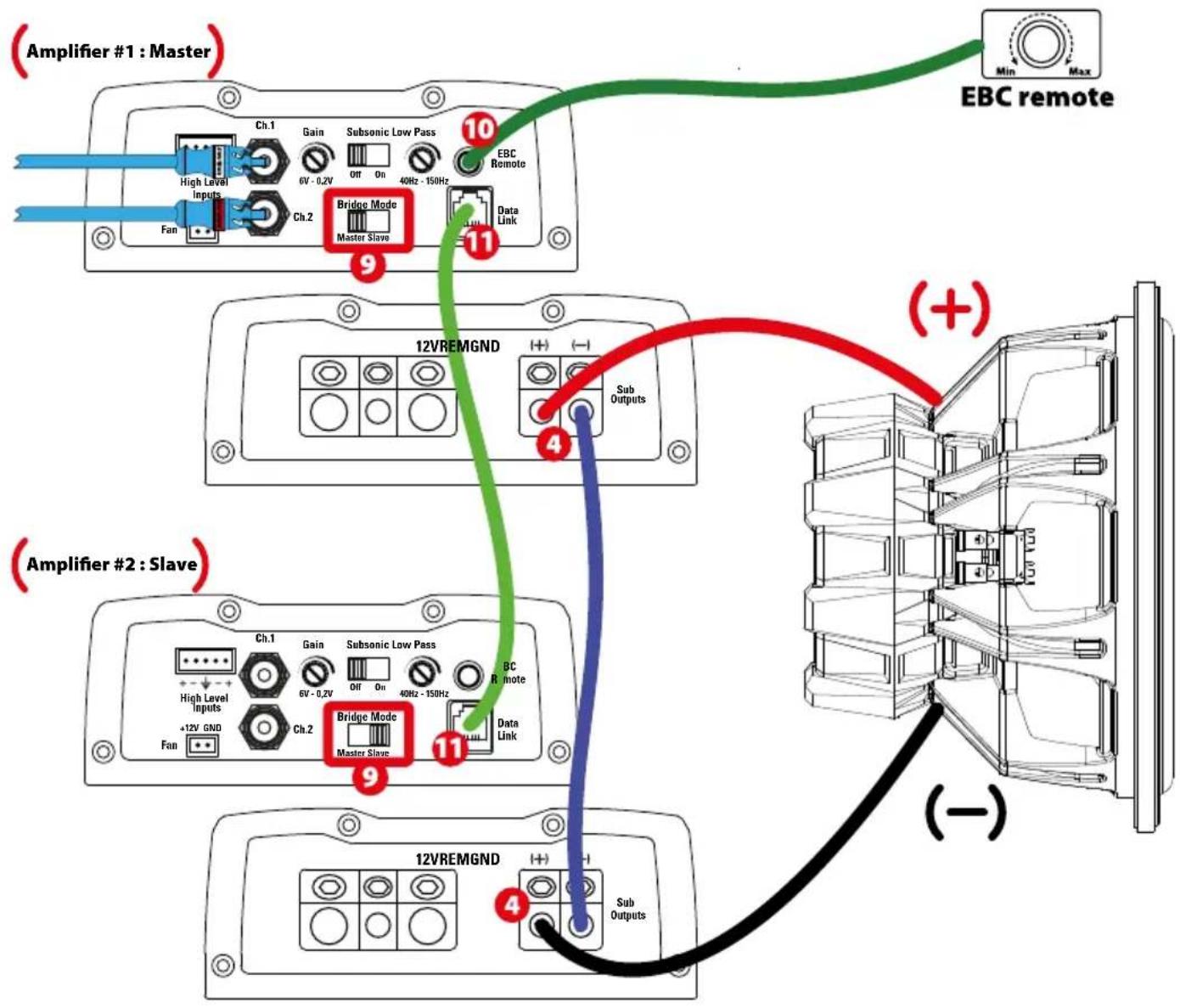

Off Bridge Mode Master Slave EBC Remote Data Link Subsonic Low Pass 40Hz - 150Hz High Level Inputs Ch.2 Ch.1 Amplifier #1 : Master Amplifier #2 : Slave Instalare & Montare : MTX recomandă ca noul amplificator sa fie instalat de către un retailer autorizat MTX. Orice abatere de la instrucțiunile de instalare specificate poate provoca defecte grave la amplificator, difuzoare și / sau un sistem electric al vehiculului. Daunele provocate de instalarea necorespunzătoare nu sunt acoperite de garanție. Vă rugăm să verificați toate conexiunile înainte depornirea sistemului !

1. Deconectați cablul negativ al bateriei vehiculului.

2. Stabiliți locul de montaj pentru amplificatorul MTX. Asigurati-va ca este suficient spatiu pentru flux de aer pentru o răcire corespunzătoare. Marcați găurile de montare de la amplificator . Înainte dea gauri asigurați-vă că toate cablurile , conducte de benzina, conducte de frână și rezervorul de benzina sunt clare și nu vor interfera cu instalarea. Gauriti și montați amplificatorul MTX. Pentru putere de ieșire maximă două amplificatoare TX81000D pot fi instalate in modul punte împreună (Puteți face același lucru cu două TX6500D). 1. Decideti care TX81000D este “”Master”” AMP. Cealaltă va fi “”Slave”” AMP. Setați “”Modul Bridge”” comutatorul (9), pentru “”Master”” pe amplificatorul master. Setați amplificatorul Slave la “”Slave”” (9). 2. Conectați semnalul de intrare de la unitatea centrala la intrările RCA ale amplificatorului “”Master”” . Amplificatorul “”Slave”” nu are nevoie de conexiuni RCA. Se va lua semnal de la amplificatorul “”Master”” prin cablul RJ15.

3. Conectați ambele porturi “”link de date”” (11) cu ajutorul cablului inclus RJ15 .

4. Reglați volum, frecvența X-over și filtrul subsonic pe amlificatorul Master. Toate comenzile amplificatroului “”Slave”” sunt deconectate prin modul “”Slave””. Amplificatorul “”Master””controleaza in totalitate amplificatorul “”Slave””.

7. Conectați ambele iesiri pentru difuzor (-) , împreună cu același cablu ca și cel utilizat pentru subwoofer.

Notă: Telecomanda EBC funcționează bine în modul master / slave. Ea doar trebuie să fie conectata la amplificatorul Master (10). Modul Master Slave (Mod punte) :3. Instalați un (+) cablu de alimentare pozitivă de la bateria vehiculului folosind un manșon de trecere sauo bucșe pentru a evita deteriorarea cablului de muchii ascuțite la trecerea prin panou motor/habitaclu . Trageti cablul prin interiorul vehiculului și conectați-l la amplificator (12V) terminal. Nu conectați la baterie în acest moment. Notă: Folosiți numai fir de grosime adecvata atât pentru conexiuni pozitive și negative. 4. Instalați un întrerupător de circuit sau siguranță la o distanta de 20cm de baterie. Acest lucru reduce în mod eficient riscul de deteriorare gravă pentru tine sau vehicul în cazul unui scurt-circuit sau accident. Asigurați-vă că întrerupătorul este oprit sau siguranța este scoasa din suportul de siguranțe pana toate conexiunile sunt făcute. Acum conectați cablul de alimentare pozitiv la borna pozitivă a bateriei a bateriei. 5. Masa - Localizați un punct propriu pe șasiul vehiculului și eliminati toata vopseaua, murdăria sau resturile pentru a descoperi o suprafață metalică curata. Atașați cablul de masă la acest punct de contact. Conectați capătul opus al firului de masă la (GND) terminalul de pe amplificator MTX. 6. Conectați un fir de la unitatea centrala la terminalul termoinalul Remote al amplificatorului MTX. În cazul în care unitatea centrala nu are un fir dedicat “”Remote”” puteti conecta firul la iesirea de antena automata(Power Antenna). “7. Conectați cablurile RCA de la unitatea centrala la intrările RCA ale amplificatorului MTX. Rulați toate cablurile de semnal la distanță de cablurile electrice a vehiculului, calculatoare și cabluri de alimentare.In cazul în care cablurile electrice trebuie să fie traversate faceti acest lucru la un unghi de 90 °. Folosiți numai cabluri RCA de înaltă calitate, pentru a reduce zgomotul si parazitii in sistem

8. Conectați-vă boxele la bornele difuzoarelor amplificatorului MTX folosind cabluri de dimensiune corespunzatoare

9. Verificati toate etapele de montaj anterioare, în special, cabluri și conexiuni de componente. După verificare, reconectați cablul negativ al bateriei vehiculului, porniți disjunctorul sau puneți siguranța în suportul de siguranță. Notă: Nivelul Gain pe amplificator ar trebui să fie la minim (invers acelor de ceasornic), înainte de a continua cu reglajele. Instalare & Montare : Troubleshooting : Problem Cause Solution LED oprit Nu exista conexiune 12V+ pe Remote Control Alimentati + 12V la borna Nu exista conexiune 12V+ Alimentati + 12V la borna Masa insuficienta Verificati conexiunea la masa Siguranta arsa Inlocuiti siguranta si verificati cauza Amplificator ars Consultati Service LED -urile palpaie rosu Impedanta difuzoare prea mica Inlocuiti difuzoarele Amplificatorul este in protectie termica Asteptati pana se raceste amplificatorul Tensiune intrare prea mare sau prea mica Verificati bateria si alternatorul vehiculului LED-urile sunt aprinse rosu dar Volum in unitatea centrala oprit Cresteti volumul in unitatea centrala nu exista semnal, Conexiunile la difuzoare nu sunt facute Efectuati conexiunea la difuzoare Volumul amplificatorului este la minim Cresteti volumul amplificatorului Porcesor de sunet oprit Porniti procesorul de sunet Toate difuzoarele arse Inlocuiti difuzoarele Iesire distorsionata Volum prea mare Scadeti volumul din unitatea centrala Volum aplificator prea mare Scadeti volumul din amplificator Balance inversat Firele difuzoarelor inversate Inversati firele difuzoarelor Cabluri RCA inversate Inversati intrarile RCA Bass slab Difuzoare defazate Conectati difuzoarele in aceeasi faza Nu folositi subwoofer MTX Achizitionati un subwoofer MTX Sigurante arse Nivel de iesire prea mare Scadeti volumul Amplificator defect Consultati Service Informatii si contact : https://www.facebook.com/MTXEurope https://twitter.com/MTXEurope http://www.mtxaudio.eumtxaudio.eu facebook.com/MTXEuropetwitter.com/MTXEurope Designed and Engineered by Mitek in Phoenix - AZ, USA - Assembled in Korea. © 2016 Mitek. All rights reserved. MTX is a registered trademarks of Mitek. Due to continual product development, all specifications are subject to change without notice. Mitek - MTX - 4545 East Baseline Rd. Phoenix, AZ 85042, USA MTX is proud to be an American Audio Company since 1971. MTX is a proud member of Mitek Corp high quality consumer audio product lines.
