Puissance de Sortie	Amplificateur mono classe-D : 1000 Watts RMS @ 2Ω (THD+N ≤1%), 600 Watts RMS @ 4Ω. CEA2006 certifié.
Filtrage et Crossover	Filtre passe-bas variable 24dB/octave (40-150Hz) + filtre subsonic 24dB/octave à 30Hz pour une reproduction basse précise du subwoofer
Connexions et Entrées	Entrées RCA et high-level (sortie haut-parleur automobile). Sortie télécommande REM, connecteur ventilateur thermorégulé. Support mode bridge pour configurations multi-ampli.
Qualité Audio	Rapport signal/bruit > 75dB, distortion ≤0,1% @ 1W. Réponse en fréquence 10Hz-150Hz (±0,5dB) optimisée pour subwoofers
Installation et Encombrement	Dimensions compactes 366×133×54mm permettant une intégration facile en coffre. Conçu pour alimentation 12V automobile avec ventilateur automatique anti-surchauffe.

FOIRE AUX QUESTIONS - TX81000D MTX Audio

Est-ce que le MTX TX81000D peut diriger autre chose quun subwoofer ?

Non, c'est un amplificateur mono exclusivement conçu pour alimenter un subwoofer. Le filtre passe-bas (40-150Hz) élimine les hautes fréquences. Pour des haut-parleurs full-range, utilisez un amplificateur multi-canaux comme le TX480D.

Quelle section de batterie et quel câble électrique faut-il ?

Pour la puissance nominale (1000W @ 2Ω), utilisez un câble d'alimentation d'au moins 50mm². Assurez-vous un câble de masse court et épais (même section). Un fusible AGU 150A est recommandé près de la batterie. Une batterie automobile standard 12V suffit, mais une batterie auxiliaire améliore la stabilité.

Quel est la différence entre le mode normal et le mode bridge ?

En mode normal, l'ampli alimente un subwoofer. En mode bridge (maître/esclave), deux TX81000D couplés peuvent atteindre ~2000W @ 4Ω. Le mode bridge nécessite une configuration spéciale du câble de données EBC et une syntonisation du gain maître/esclave.

Pourquoi mon amplificateur ne s'allume pas ?

Vérifiez : 1) Le câble REM (télécommande) connecté à l'autoradio, 2) L'alimentation 12V et la masse correctement branchées, 3) Le fusible d'alimentation, 4) Les connexions RCA ou high-level. Sans signal REM, l'ampli reste en veille.

Comment régler le gain sur le TX81000D ?

Le gain (sensibilité) doit correspondre à la tension de sortie de votre autoradio (généralement 100mV-2V). Tournez le potentiomètre de gain jusqu'au point où le son reste propre sans distortion même au volume maximal de l'autoradio. Une calibration incorrecte cause une distortion ou un manque de puissance.

Comment dimensionner mon subwoofer avec ce amplificateur ?

Le TX81000D convient aux subwoofers de 200-500W nominaux. Respectez l'impédance du subwoofer (2Ω ou 4Ω) pour obtenir la puissance nominale. Un subwoofer 4Ω sera moins puissant (600W) qu'un 2Ω (1000W). Consultez les spécifications du constructeur de subwoofer.

Le ventilateur de l'ampli tourne, est-ce normal ?

Oui, le ventilateur thermorégulé s'active quand l'ampli chauffe. C'est une protection contre la surchauffe, normale en utilisation intensive. Assurez un flux d'air correct autour de l'ampli (pas d'encoffrement hermétique) et vérifiez que les grilles de ventilation ne sont pas obstruées.

Puis-je utiliser le high-level input au lieu du RCA ?

Oui. Les entrées high-level (sortie haut-parleur autoradio) permettent de brancher l'ampli sans câblage RCA. C'est utile si votre autoradio n'a pas de sortie préamplifiée. Réglez simplement le gain de manière appropriée pour cette source.

MODE D'EMPLOI TX81000D MTX Audio

• Amplificateur bloc mono Classe-D
• Puissance certifiée CEA2006 :
- 1x 1000 watts RMS @ 2Ω et THD+N ≤ 1%
- 1x 600 watts RMS @ 4Ω et THD+N ≤ 1%
• Filtre actif :
- Passe Bas (LPF) 24dB/oct variable de 40Hz à 150Hz
- Filtre subsonic 24dB/oct à 30Hz
• Rapport Signal/Bruit (1 watt) : > 75dB
- THD+Noise (Distortion) (1 watt): ≤ 0,1%
- Réponse en fréquence ( ± 0,5 dB) : 10Hz-150Hz
• Niveau de sensibilité RCA : 100mV à 6V
• Commande de sub déportée EBC
- Mode ponté avec gestion des gains
- Connecteur thermorégulé pour ventilateur externe
• Dimensions: 366mm x 133mm x 54mm

TX6500D

Caractéristiques :

• Amplificateur bloc mono Classe-D
• Puissance certifiée CEA2006 :
- 1x 500 watts RMS @ 2Ω et THD+N ≤ 1%
- 1x 300 watts RMS @ 4Ω et THD+N ≤ 1%
• Filtre actif :
- Passe Bas (LPF) 24dB/oct variable de 40Hz à 150Hz
- Filtre subsonic 24dB/oct à 30Hz
• Rapport Signal/Bruit (1 watt) : > 75dB
- THD+Noise (Distortion) (1 watt): ≤ 0,1%
- Réponse en fréquence (±0,5dB) : 10Hz-150Hz
• Niveau de sensibilité RCA : 100mV à 6V
• Commande de sub déportée EBC
- Mode ponté avec gestion des gains
- Connecteur thermorégulé pour ventilateur externe
• Dimensions: 266mm x 133mm x 54mm

TX480D

Caractéristiques :

- Amplificateur 4 canaux Classe-D large bande

• Puissance certifiée CEA2006 :

- Passe Haut (HPF) 12dB/oct variable de 40Hz à 400Hz

- Passe Bas (LPF) 12dB/oct variable de 40Hz à 400Hz

• Rapport Signal/Bruit (1 Watt) : > 85dB

- THD+Noise (Distortion) (1 Watt) : ≤ 0,05%

- Réponse en fréquence (±1dB) : 10Hz-40000Hz

• Niveau de sensibilité : 200mV à 6V

- Connecteur thermorégulé pour ventilateur externe

• Dimensions : 133mm x 216mm x 54mm

Réglages et Connexions :

TX81000D TX6500D

13 High Level Inputs +12V GND Fan Ch.1 5 Gain 6V - 0.2V Subsonic Low Pass Off On 40Hz - 150Hz 8 10 EBC Remote 5 Ch.2 Bridge Mode Master Slave 9 Data Link 11

TX480D

High Level Inputs Ch.1 Ch.2 Gain X-over Frequency Ch.1 Ch.2 6V - 0.2V HP-OFF-LP 40Hz - 400Hz Ch.3 Ch.4 Fan +12V GND 6V - 0.2V 40Hz - 400Hz

12VREMGND ① ② ③ (+) (-) Sub Outputs ④

12VREMGND Ch.1 Ch.2 Ch.3 Ch.4 Bridge Ch.1 Ch.2 Bridge Ch.3 Ch.4 1 2 3 4

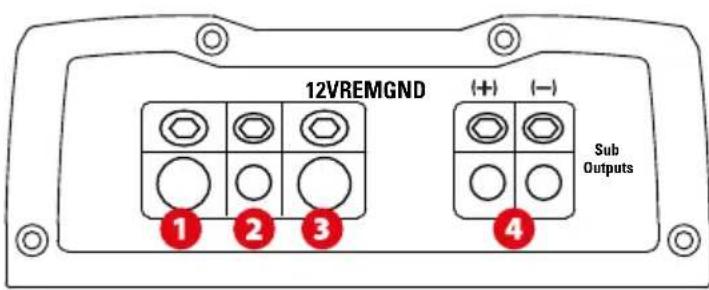

1 Connecteur de masse (GND) - C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métallique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble pour la masse et pour l'alimentation 12V.
2 Connecteur "Remote" (REM) - C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".
3 Connecteur d'alimentation (12V) - C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. En raison de la très forte puissance de l'ampli, MTX recommande d'utiliser un câble de 50mm2.
4 TX81000D TX6500D - Sorties subwoofer(s) - Connecter votre(vos) subwoofer(s) à ces borniers en respectant la phase. Attention, une inversion de phase peut réduire à presque rien le niveau du grave.

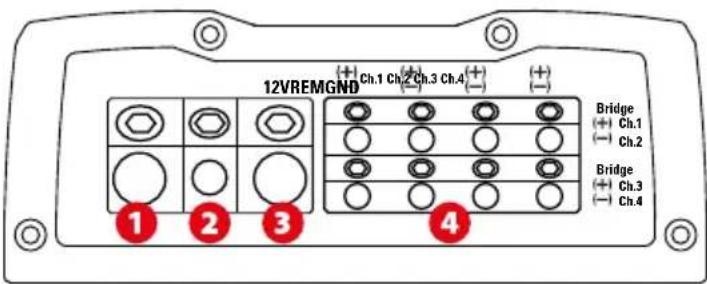

TX480D - Connecteurs haut-parleurs - Connecter vos haut-parleurs à ces borniers. Il faut respecter les phases pour obtenir la meilleure qualité sonore. Des inversions de phase peuvent dégrader le grave et la qualité sonore.

Mode ponté (Mode Bridge) : utiliser les bornes Ch.1(+) avec Ch.2(-) et les bornes Ch.3(+) avec Ch4(-) comme indiqué à droite des borniers (Bridge).

Attention : en mode ponté (Bridge), ne pas utiliser d'impédance plus basse que 4Ω.

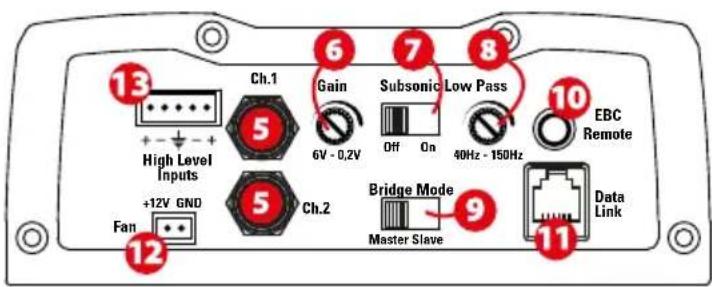

5 Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA «twistés» de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
6 Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre «Gain» jusqu'à entendre de la distorsion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

7 Filtre subsonic : En position "On", le filtre subsonic est en fonction. Le filtre est réglé à 30Hz 24dB/oct. Il permet de protéger vos subwoofers des fréquences trop basses qu'ils ne pourraient pas reproduire. C'est très efficace avec les caissons reflex.
Réglage de la fréquence de coupure passe-bas (LowPass X-over) - Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 40 à 150Hz.
9 Commutateur Maître/Esclave (Bridge Mode - Master/Slave) - Ce commutateur permet la mise en mode "Maître" ou "Esclave" lors de l'utilisation de deux TX81000D ou de deux TX6500D en mode ponté (bridge). Plus de détails dans la section dédiée plus loin.
10 Port EBC (External Bass Control) - Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.
11 Port Maître/Esclave - Ce port permet de connecter les deux amplis utilisés en mode ponté (bridge). Le câble R15 est fourni. Pour plus de détails, voir la section "Maître/Esclave" ci-dessous
12 Connecteur thermo-régulé pour un ou deux ventilateurs de refroidissement 12V externes. Attention, le connecteur est limité à 0,5A, soit deux ventilateurs. Le faisceau est livré dans la boîte.
13 Entrées haut-niveau (High Level Input) : Votre amplificateur MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas où votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "HLI".

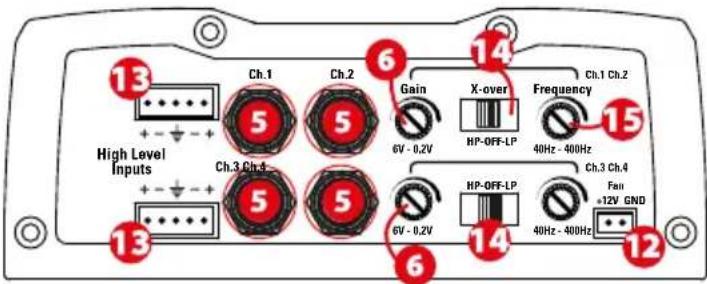

14 Commutateur filtre actif (X-over) passe-bas (LP) passe-haut (HP) :

- En position "LP", le filtre actif passe bas est en fonction. À utiliser avec un ou plusieurs subwoofers.

- En position "HP", le filtre actif passe haut est en fonction. À utiliser avec un ou plusieurs haut-parleurs

- En position "Off", le filtre actif n'est pas en fonction. L'ampli est en large bande.

15 Réglage de la fréquence de coupure (Frequency) :

Ce potentiomètre permet d'ajuster la fréquence de coupure du filtre actif de 40 à 400Hz.

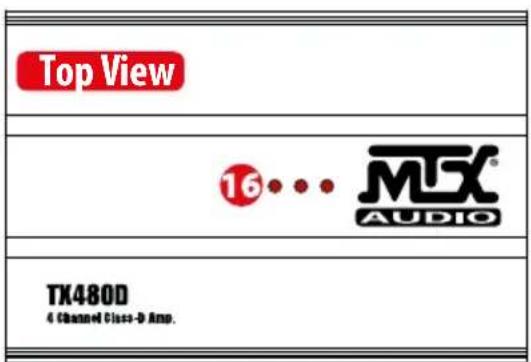

16 LEDs d'allumage et de protection :

• Les 3 LEDs s'allument en rouge lorsque l'amplificateur est en fonctionnement normal.
• Les 3 LEDs clignotent en rouge lorsque l'amplificateur est en court-circuit, lorsque l'impédance est trop faible (2Ω minimum), ou lorsqu'il est en protection thermique.
• Lorsque l'ampli est passé en protection, il faut l'éteindre puis le rallumer pour qu'il fonctionne à nouveau.

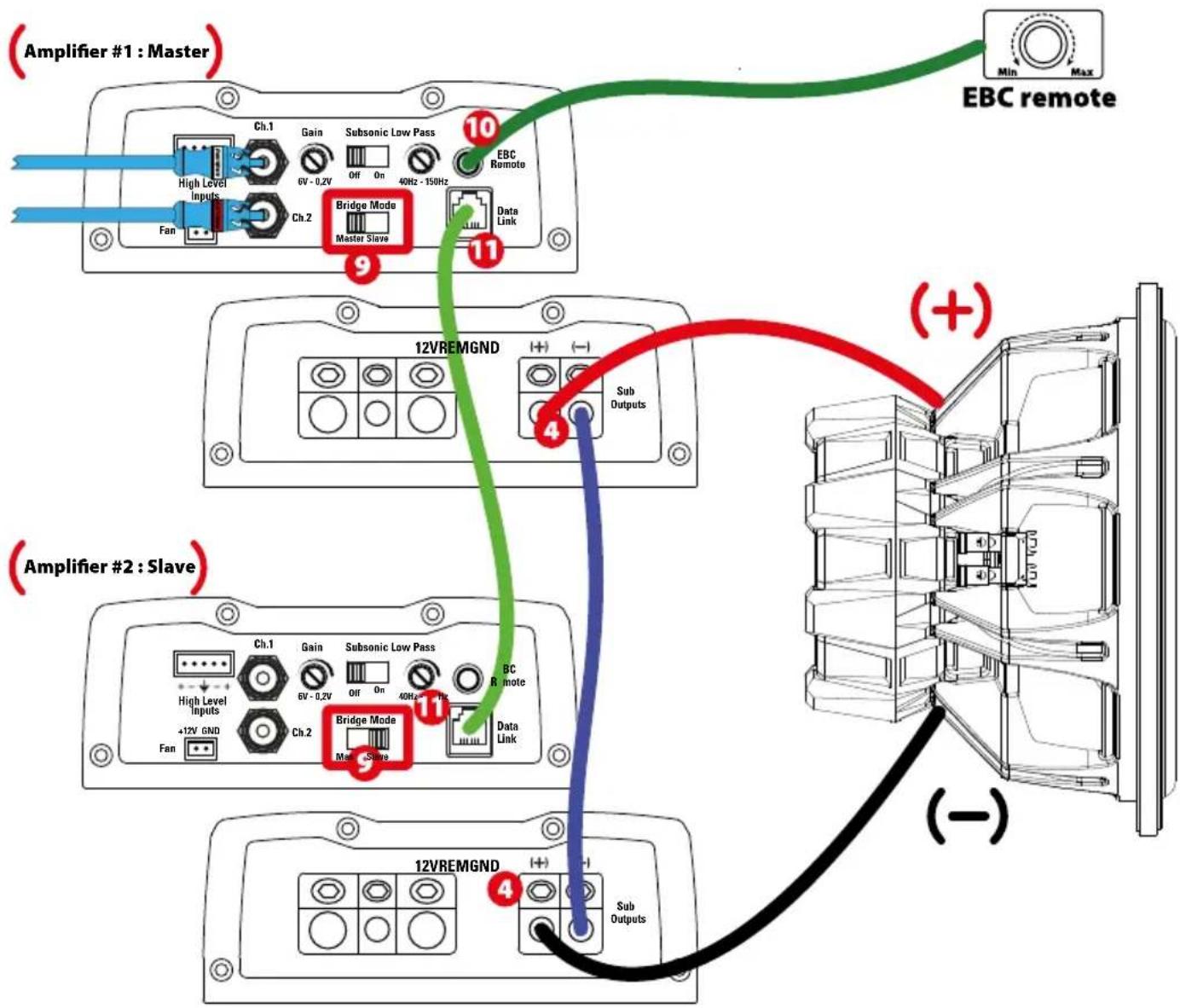

Mode ponté (Bridge Mode) - Fonction Maître/Esclave (Master/Slave) :

Pour un niveau de puissance plus important, vous pouvez ponter deux amplis MTX TX81000D ou deux MTX TX6500D.

1. Choisir un ampli Maître (Master) et mettre le commutateur en position "Master" (9). Le second ampli sera Esclave (Slave) - mettre le commutateur en position "Slave" (10) sur ce second ampli.
2. Connecter les RCA provenant de la source sur l'ampli "Maître". L'ampli "Esclave" ne nécessite pas de RCA. Il prend son signal par le port RJ15 "Data link".
3. Brancher le câble RJ15 (11) entre les deux amplis "Maître" et "Esclave"
4. Tous les réglages de gain, le filtre passe-bas ou encore le filtre subsonic se font uniquement sur l'ampli "Maître". Tous les réglages sont déconnectés sur l'ampli "Esclave".
5. Le (+) du sub est le connecteur (+) sur l'ampli "Maître" (4).
6. Le (-) du sub est le connecteur (+) sur l'ampli "Esclave" (4).
7. Connecter les deux sorties HP (-) des amplis "Master" et "Slave" avec le même câble haut-parleur que les subwoofers (4).
   Note : la commande EBC (10) fonctionne parfaitement en mode ponté. Il suffit de la brancher sur l'ampli "Maître".

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager votre amplificateur, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre amplificateur MTX. Sa position idéale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
   Repérez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention à bien vérifier de ne pas percer dans le réservoir, dans une durée ou encore dans le système électrique du véhicule. Vous pouvez visser votre amplificateur.

Installation et montage :

1. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "12V" sur amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.
2. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation sur la borne positive (rouge) de la batterie.
3. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Brancher la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.
4. Connectez un câble de commande d'allumage et d'extinction de votre source au bornier marqué "REM" sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
5. Connectez des câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
6. Connectez les câbles des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter la polarité. Le "+" du haut parleur doit être connecté au "+" du bornier. Nous vous recommandons d'utiliser un câble de section minimum 4mm2.
7. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBLÈMES

CAUSES

SOLUTIONS

Les 3 LED "Power" ne s'allument pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "Rem"

"12V" n'est pas allimenté en +12V Brancher du +12V au connecteur "12V"

"GRD" n'est pas connecté à la masse Brancher "GND" et vérifier la masse

Le fusible à la batterie a fondu Le changer et essayer de comprende pourquoi

Les 3 LED "Power" clignottent rouge Impédance trop basse (sous 2Ω) Retirer le surnombre de haut-parleurs

L'ampli est en protection thermique Attendre que l'ampli refroidisse

La tension d'alimentation est trop haute Verifier la batterie et l'alternateur ou trop basse

Les 3 LED "Power" sont allumés rouge. Le volume sur la source est à zéro. Augmenter le volume sur la source

mais il n'y a pas de son Les câbles haut-parleurs ne sont pas

Reprendre les branchements

branchés (ou déconnectés)

Le "GAIN" est au minimum

Le processor est éteint

Tous les HP sont brulés

Monter le gain

Alimenter le processeur

Changer les HP

Son distordu

Le "GAIN" est réglé trop haut

Le volume sur la source est trop fort

Réduire le "GAIN" sur l'amplificateur

Baisser le volume sur la source

Balance inversée

Les câbles RCA sont inversés

Les câbles HP sont inversés

Reprendre les câbles RCA

Reprendre les branchements en respectant la phase

Niveau de grave faible Les haut-parleurs sont hors phase Connecter les HP en phase

Vous n'utilisez pas des subs MTX ? Achetez des subs MTX

Le fusible claque

L'amplificateur est en panne

L'ampli est à fond

Retournez le en réparation

Baisser le volume et/ou le gain
