MANUAL DE UTILIZARE TR450 MTX Audio

cu mai multe amplificatoare.

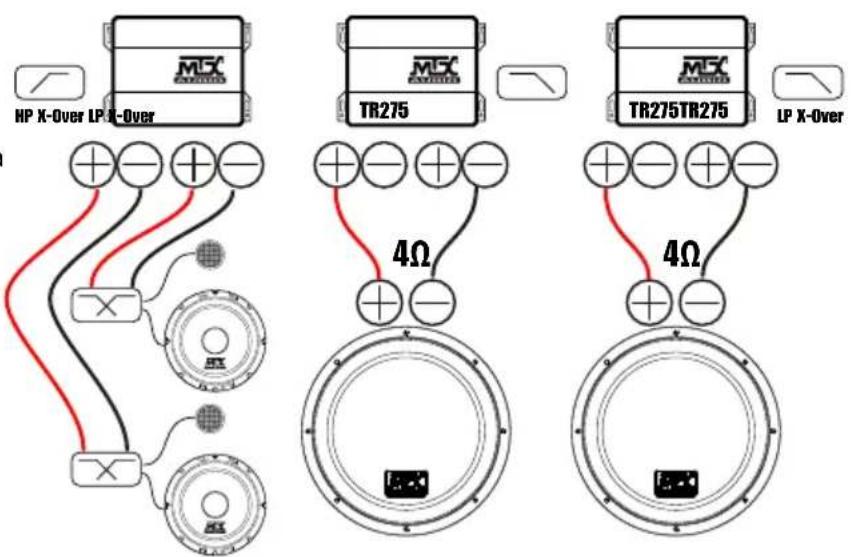

Difuzoare component sistem @ fata

+ subwoofer dublu @ spate

HP X-Over LP X-Over TR275 4Ω TR275TR275 LP X-Over 4Ω

Multumesc!

Mulțumim pentru achiziționarea unui amplificator MTX Audio High-End TX. Instalarea corectă potrivita cu difuzoare MTX si subwoofere oferă un sunet superior și performanță pentru nenumarate ore. Felicitări și bucurăți-vă de experiența audio MTX !

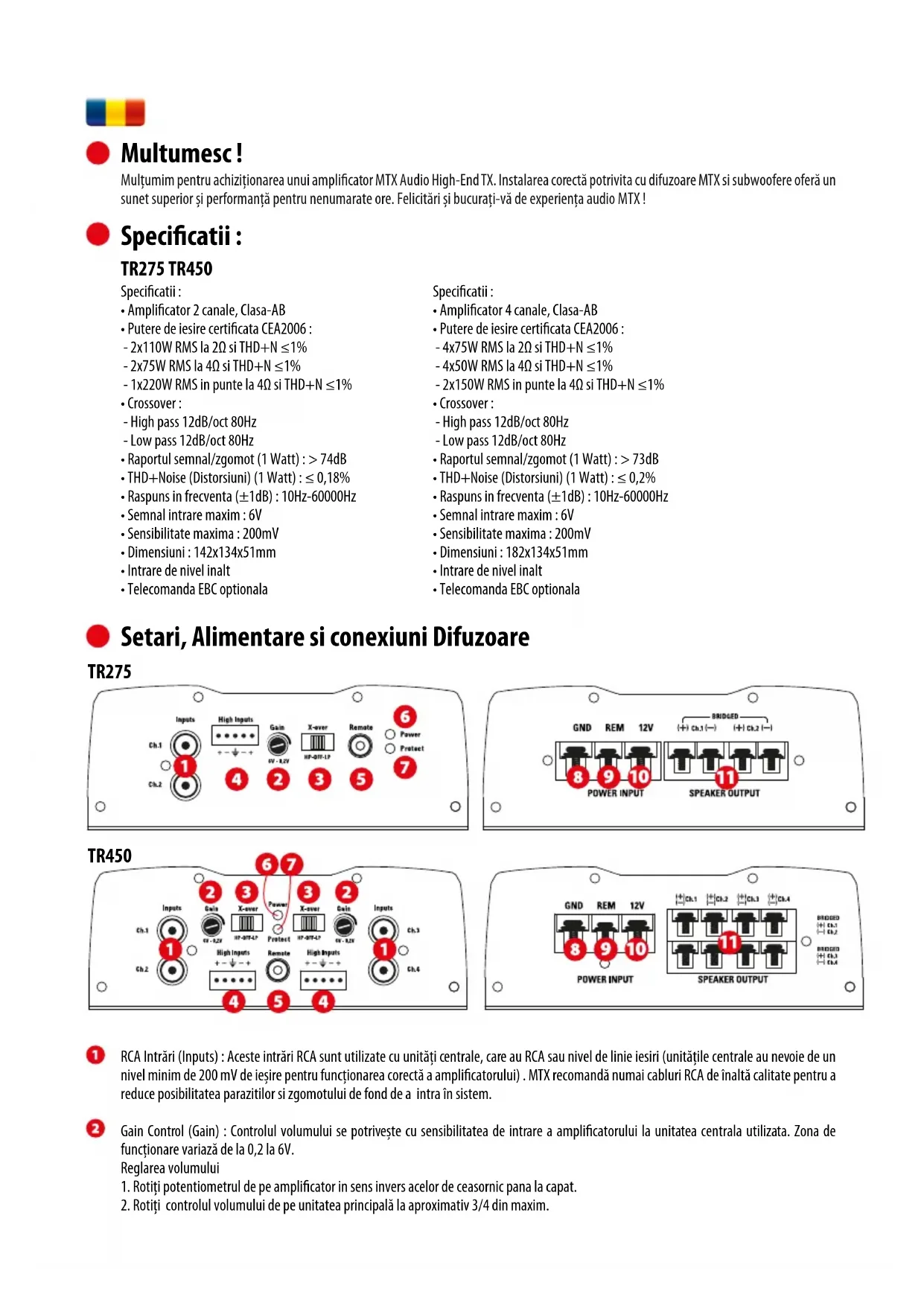

Specificatii :

TR275 TR450

Specificatii :

• Amplificator 2 canale, Clasa-AB
- Putere de iesire certificata CEA2006 :
- 2x110W RMS Ia 2Ω si THD+N ≤1%
- 2x75W RMS la 4Ω si THD+N ≤1%
- 1x220W RMS in punte la 4Ω si THD+N ≤1%

• Crossover :

1 RCA Intrări (Inputs) : Aceste intrări RCA sunt utilizate cu unități centrale, care au RCA sau nivel de linie iesiri (unitățile centrale au nevoie de un nivel minim de 200 mV de ieșire pentru funcționarea corectă a amplificatorului). MTX recomandă numai cabluri RCA de înaltă calitate pentru a reduce posibilitatea parazitilor si zgomotului de fond de a intra în sistem.
Gain Control (Gain) : Controlul volumului se potrivește cu sensibilitatea de intrare a amplificatorului la unitatea centrala utilizata. Zona de funcționare variază de la 0,2 la 6V.

Reglarea volumului

1. Rotiți potentiometrul de pe amplificator in sens invers acelor de ceasornic pana la capat.

2. Rotiți controlul volumului de pe unitatea principală la aproximativ 3/4 din maxim.

3. Reglați potentiometrul de pe amplificator până la apariția distorsiunilor.

4. Ajustați potentiometrul până când distorsiunile dispar.
5. Amplificatorul este acum calibrat la ieşirea din unitatea principală.

3 Butonul control filtru prin Low-Pass si High-Pass (X-over) :

• In pozitia "LP", filtrul prin low pass (LP) este deschis. Folositi aceasta pozitie pentru subwoofer.
• In pozitia "HP", filtrul prin high pass (HP) este deschis. Folositia aceasta pozitie pentru difuzoare.
• In pozitia "Off", filtrul este inchis.

4 Intrari difuzoare (HLI) : Aceasta intrare permite amplificatorului sa functioneze cu semnal preluat de la difuzoare. Firele de iesire difuzoare trebuie legate direct la firele de la amplificator.

Nota : Cand este folosit nivelul de intrare al difuzoarelor trebuie utilizata telecomanda pentru a deschide sau inchide amplificatorul.

5 Control de la distanță (Remote) : Telecomanda (EBC) se conectează direct la acest port, în timp ce EBC în sine poate fi plasat oriunde în vehicul pentru ajustarea bass-ului la cerere. Atenție, telecomanda EBC este opțională, se poate achiziționa separat (Referință: EBC-1).
6 LED Power (Power) : LED-ul lumineaza verde cand amplificatorul este pornit.
7 Protectie (Protec.) : Led-ul lumineaza rosu atunci cand amplificatorul intra in modul protectie termica sau scurtcircuit.
Ground Terminal (GND) : 0 masa adecvata este necesara pentru ca amplificatorul dvs. să funcționeze la performanțe de vârf. Un cablu de masă scurt același diametru ca și cablul de alimentare ar trebui să fie utilizate pentru a fixa terminalul de masă direct la șasiul vehiculului. Scoateți întotdeauna vopsea, murdărie sau resturi pentru a expune metal în punctul în care va fi atașat cablul de masă.
9 Remote Terminal (REM) : Amplificatorul poate fi pornit prin aplicarea 12 volți la acest terminal. De obicei această tensiune este alimentat de un fir de la unitatea sursă marcate sau “antena de putere”, “de la distanță”.
10 Putere Terminal (12V) : Aceasta este de intrare principala de alimentare pentru amplificatorul și trebuie să fie conectat direct la borna pozitivă a bateriei vehiculelor pentru funcționarea corectă. Utilizați prudență atunci când instalați (12) cablul de alimentare în vehicul. Evitați rulează acest cablu paralel cu cabluri RCA, antene, sau alte echipamente sensibile datorită curenților masive care pot induce zgomot în sistemul audio. De asemenea, este foarte important să ai o legătură strânsă, sigură pentru performanță maximă.

MTX recomandă utilizarea cablurilor de alimentare de 8\~10mm² pentru amplificatoarele MTX TR 275 și TR450.

11 Terminale pentru difuzoare (SpeakerOutput): Conectați difuzoarele la aceste terminale. Asigurați-vă că polaritatea este corectă, pozitiv-pozitiv (+/+) și negativ-negativ (-/-). Inversând polaritatea se degradează puternic nivelul de bas și calitatea sunetului.

Modul Bridge :

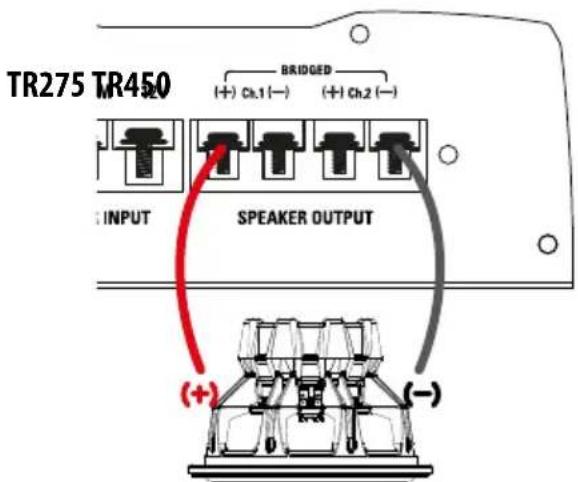

TR275: Când utilizati amplifierul in modul punte, utilizati doar terminalul CH.1 pozitiv și terminalul Ch.2 negativ.

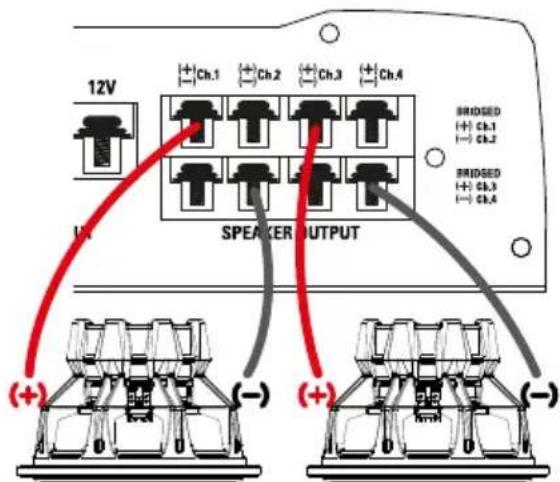

TR450: Când utilizati amplificatorul in mod punte, pentru primele două canale, utilizați terminalul pozitiv CH.1 și borna negativă Ch.2. Pentru următoarele canale, se ia terminalul pozitiv Cap.3 și borna negativă cap.4.

Atenție: nu utilizati amplificatorul in mod punte pentru o impedanță mai mică decât 4Ω.

TR275 TR450 BRIDGED (+ ) Ch.1 (-) (+ ) Ch.2 (-) INPUT SPEAKER OUTPUT (+ ) (-)

12V Ch.1 Ch.2 Ch.3 Ch.4 LED SPEAKER OUTPUT BRIDGED Ch.1 Ch.2 BRIDGED Ch.3 Ch.4 (+) (-) (+) (-)

Instalare & Montare :

MTX recomandă ca noul amplificator sa fie instalat de câtre un retailer autorizat MTX. Orice abatere de la instrucțiunile de instalare specificate poate provoca defecte grave la amplificator, difuzoare și / sau un sistem electric al vehiculului. Daunele provocate de instalarea necorespunzătoare nu sunt acoperite de garanție. Vă rugăm să verificați toate conexiunile înainte depornirea sistemului!

1. Deconectati cablul negativ al bateriei vehiculului.
2. Stabiliti locul de montaj pentru amplificatorul MTX. Asigurati-va ca este suficient spatiu pentru flux de aer pentru o răcire corespunzătoare. Marcați găurile de montare de la amplificator. Înainte dea gauri asigurați-vă că toate cablurile, conducte de benzina, conducte de frână și rezervorul de benzina sunt clare și nu vor interfera cu instalarea. Gauriti și montați amplificatorul MTX.
3. Instalați un (+) cablu de alimentare pozitivă de la bateria vehiculului folosind un manșon de trecere sauo bucșe pentru a evita deteriorarea cablului de muchii ascuțite la trecerea prin panou motor/habitaclu . Trageti cablul prin interiorul vehiculului și conectați-I la amplificator (12V) terminal. Nu conectați la baterie în acest moment.

Notă: Folosiți numai fir de grosime adecvata atât pentru conexiuni pozitive și negative.

1. Instalați un întrerupător de circuit sau siguranță la o distanta de 20cm de baterie. Acest lucru reduce în mod eficient riscul de deteriorare gravă pentru tine sau vehicul în cazul unui scurt-circuit sau accident. Asigurați-vă că întrerupătorul este oprit sau siguranța este scoasa din suportul de siguranțe pana toate conexiunile sunt făcute. Acum conectați cablul de alimentare pozitiv la borna pozitivă a bateriei a bateriei.
2. Masa - Localizați un punct propriu pe șasiul vehiculului și eliminati toata vopseaua, murdăria sau resturile pentru a descoperi o suprafață metalică curata. Atașați cablul de masă la acest punct de contact. Conectați capătul opus al firului de masă la (GND) terminalul de pe amplificator MTX.
3. Conectați un fir de la unitatea centrala la terminalul termoinalul Remote al amplificatorului MTX. În cazul în care unitatea centrala nu are un fir dedicat “” Remote”” puteti conecta firul la iesirea de antena automata(Power Antenna).
4. Conectați cablurile RCA de la unitatea centrala la intrările RCA ale amplificatorului MTX. Rulați toate cablurile de semnal la distanță de cablurile electrice a vehiculului, calculatoare și cabluri de alimentare. In cazul în care cablurile electrice trebuie să fie traversate faceti acest lucru la un unghi de 90°. Folosiți numai cabluri RCA de înaltă calitate, pentru a reduce zgomotul si parazitii in sistem
5. Conectați-vă boxele la bornele difuzoarelor amplificatorului MTX folosind cabluri de dimensiune corespunzatoare
6. Verificati toate etapele de montaj anterioare, în special, cabluri și conexiuni de componente. După verificare, reconectați cablul negativ al bateriei vehiculului, porniți disjunctorul sau puneți siguranța în suportul de siguranță.

Notă: Nivelul Gain pe amplificator ar trebui să fie la minim (invers acelor de ceasornic), înainte de a continua cu reglajele.

Troubleshooting :

Problem

Cause

Solution

LED oprit Nu exista conexiune 12V+ pe Remote Control Alimentati + 12V la borna

Nu exista conexiune 12V+ Alimentati + 12V la borna

Masa insuficienta Verificati conexiunea la masa

Siguranta arsa Inlocuiti siguranta si verificati cauza

Amplificator ars Consultati Service

LED -urile palpaie rosu Impedanta difuzoare prea mica Inlocuiti difuzoarele

Amplificatorul este in protectie termica Asteptati pana se raceste amplificatorul

Tensiune intrare prea mare sau prea mica Verificati bateria si alternatorul vehiculului

LED-urile sunt aprinse rosu dar Volum in unitatea centrala oprit Cresteti volumul in unitatea centrala

nu exista semnal, Conexiunile la difuzoare nu sunt facute Efectuati conexiunea la difuzoare

Volumul amplifierului este la minim Cresteti volumul amplifierului

Inlocuiti difuzoarele

lesire distorsionata

Volum prea mare

Scadeti volumul din amplifier

Scadeti volumul din unitatea centrala

Volum aplificator prea mare

Firele difuzoarelor inversate

Inversati firele difuzoarelor

Cabluri RCA inversate

Inversati intrarile RCA

Bass slab

Difuzoare defazate

Achizitionati un subwoofer MTX

Conectati difuzoarele in aceeasi faza

Nu folositi subwoofer MTX

Sigurante arse

Nivel de iesire prea mare

Consultati Service

Scadeti volumul

Amplificator defect
