Tip produs	Amplificator cu 4 canale Clasa-D bandă largă
Putere certificată CEA2006	4 x 140 W RMS @ 2 Ω (THD+N ≤ 1%) 4 x 80 W RMS @ 4 Ω (THD+N ≤ 1%) 2 x 280 W RMS în punte @ 4 Ω (THD+N ≤ 1%)
Filtru activ trece-sus (HPF)	12 dB/oct, variabil de la 40 Hz la 400 Hz
Filtru activ trece-jos (LPF)	12 dB/oct, variabil de la 40 Hz la 400 Hz
Raport semnal/zgomot	> 85 dB (1 W)
Distorsiune (THD+N)	≤ 0,05 % (1 W)
Răspuns în frecvență	10 Hz - 40 000 Hz (±1 dB)
Nivel de sensibilitate intrare RCA	200 mV la 6 V
Dimensiuni (L x l x H)	133 mm x 216 mm x 54 mm
Alimentare	12 V (bornă GND, REM, +12V)
Conector pentru ventilator extern	Da, termoreglat (max 0,5 A)
Intrări de nivel înalt	Da, cu adaptoare incluse
Mod punte (Bridge)	Da, impedanță minimă 4 Ω
LED de protecție	3 LED-uri roșii (aprins = funcționare, intermitent = protecție)

Întrebări frecvente - TX480D MTX Audio

Care este puterea amplificatorului TX480D?

Amplificatorul livrează 4 x 140 W RMS @ 2 Ω sau 4 x 80 W RMS @ 4 Ω. În mod punte, livrează 2 x 280 W RMS @ 4 Ω (THD+N ≤ 1 %).

Cum se reglează câștigul amplificatorului?

Rotiți potențiometrul Gain la minim. Creșteți volumul sursei la 3/4 din maxim, apoi creșteți câștigul până când auziți distorsiune. În final, reduceți ușor câștigul pentru un sunet clar.

Ce tip de cablu de alimentare să folosiți?

MTX recomandă un cablu de 50 mm² pentru alimentarea la 12 V. Folosiți aceeași secțiune pentru masă. Cablul trebuie conectat direct la baterie cu o siguranță la mai puțin de 20 cm.

Cum se utilizează modul punte (Bridge)?

Folosiți bornele Ch.1 (+) cu Ch.2 (-) și Ch.3 (+) cu Ch.4 (-). Impedanța minimă este de 4 Ω. Nu scădeți sub aceasta.

Ce înseamnă clipirea LED-urilor?

Cele 3 LED-uri clipesc roșu în caz de scurtcircuit, impedanță prea mică (sub 2 Ω) sau protecție termică. Opriți apoi reporniți amplificatorul după răcire.

Cum se conectează o sursă fără ieșire RCA?

Folosiți adaptoarele de nivel înalt incluse. Conectați cablurile difuzoarelor sursei la adaptoare, apoi introduceți-le în conectorul HLI al amplificatorului.

Care este frecvența de tăiere a filtrului trece-jos?

Filtrul trece-jos (LPF) este reglabil de la 40 Hz la 400 Hz cu o pantă de 12 dB/octavă. Folosiți-l pentru subwoofere.

Cum se instalează amplificatorul într-un vehicul?

Așezați amplificatorul plat, cu logo-ul în sus, cu o bună circulație a aerului. Conectați mai întâi masa (GND) la o tablă goală, apoi +12 V la baterie printr-o siguranță, și REM la ieșirea remote a sursei.

Ce să faceți dacă amplificatorul nu se pornește?

Verificați tensiunea pe bornele 12V și REM (trebuie să fie +12 V). Asigurați-vă că masa (GND) este bine conectată. Verificați siguranța lângă baterie.

Pot folosi două amplificatoare TX480D în master/slave?

Nu, funcția Master/Slave este rezervată modelelor mono TX81000D și TX6500D. TX480D este un amplificator cu 4 canale, dar poate fi pus în punte pentru mai multă putere pe două canale.

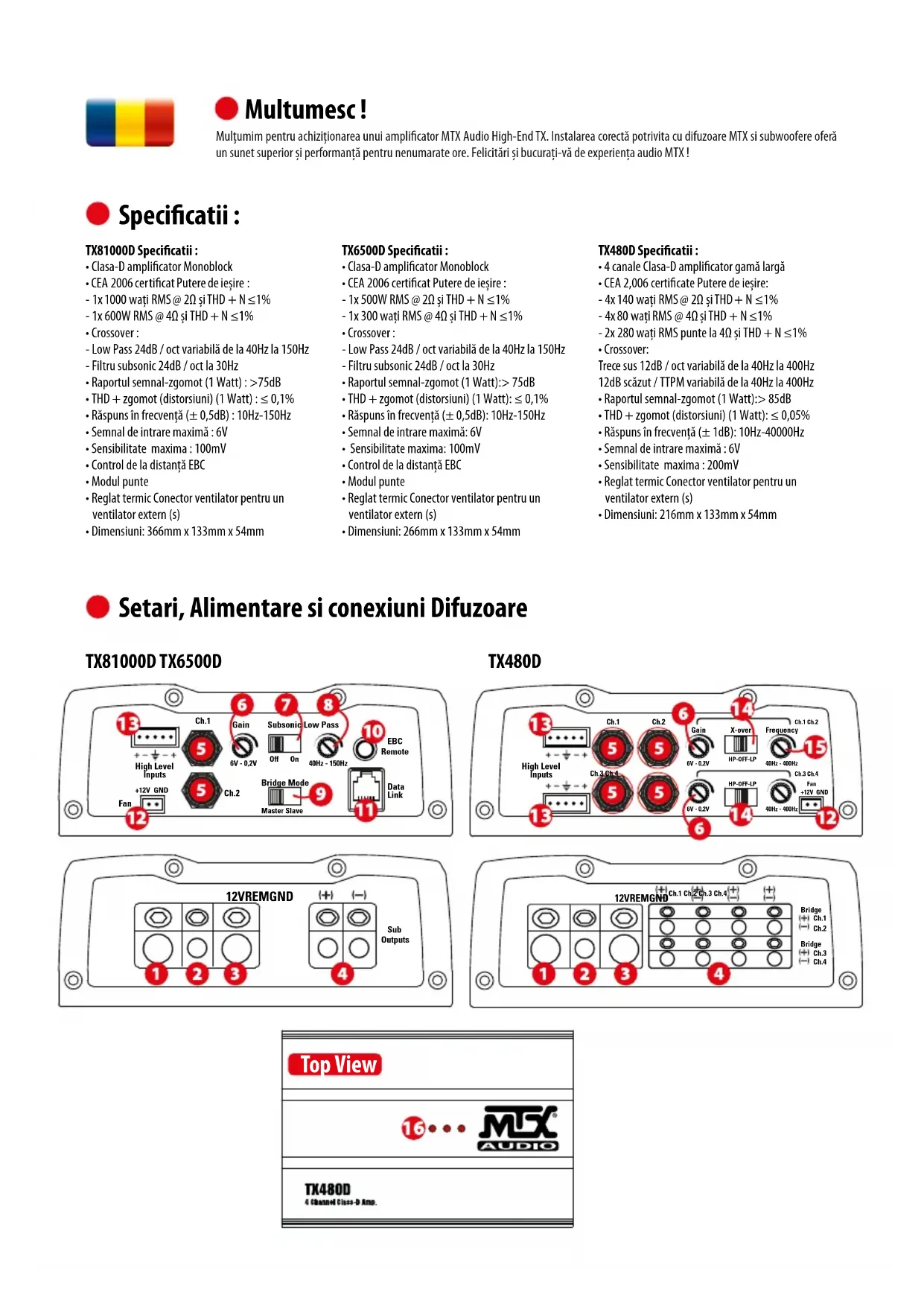

MANUAL DE UTILIZARE TX480D MTX Audio

Ground Terminal (GND) - 0 masa adecvara este necesara para ca amplificatorul dvs. sa functione la performante de varf. Un cablu de masa scurt acelaasi diametrua ca si cablul de alimentare ar trebui s fi utilize penta terminalul de masa direct la sasiul vehiculului. Scoatei intotdeauna vopsea, murdarie sau resturi penetrate a expune metal in punctul in care va fi atasat cablul de masa.
Remote Terminal (REM) - Amplificatorul poate fi pornt prin aplicarea 12 voltj la acest terminal. De obicei această tensiune este alimentat de un fir de la unitatea sursa marcate sau "antena de putere", "de la distanță".
Putere Terminal (12V) - Aceasta este de intrare principala de alimentare pentru amplificatorul si trebuie sa fie conectat direct la borna positiva a bateriei vehiculeor pentru functiOnarea corect. Utilizati prudenta atunci cand instalati (12) cablul de alimentare in vehicul. Evitat ruleaz acest cablu paralle cu cabluri RCA, antene, saute echipamente sensibile datorita curentilor masive care pot induce zgomot in systemul audio. De asemenea, this foarte important sa ai o legatur stransa, sigurapentu performanma maxima. MTX recomanda utilizinga 50 mm 2 fire de alimentare cu amplificatorul MTX RFL4001D.
Terine de boxe TX8100D TX6500D (iesiri Sub): Conecta subwoofer-ul (e) la aceste terminale. Daca Utilizati doua subwoofer sau un subwoofer dublu bobina respecta faza (+) impreună, (-) impreună ...

Terminale difuzzoare TX480D: Conectati difuzzarele la aceste terminale. Observatu polaritateadifuzoarel in intregul system. Faza necorespunzatoare poate duce la pierderea raspunsului bas s / sau de proastala calitate a sunetului de ansamblu.

Mod punte:

Atunci candid amplificatorul este in punte,utilizati Ch 1 bona positiv 喜 sinumai bona Ch2 negativ.

Atunci cand amplificatorul este in punte,utilizati borne positiva CH3 si numai borna negativa CH4.

Atentie: nu folositi amplificatorul in mod punte pentru subwoofer-e cu o impedanța mai mică de 4Ω.

RCA Intrari (CH.1 Ch.2 Cap.3 cap.4) - Aceste intrarri RCA sunt utilise cu unita centrale, care au RCA sau nivel de linie iesiri (unitaile centrale au nevoie de un navel minim de 200 mV de iesire pentru fonctionarea corecta a amplificatorului). MTX recomanda numai cabluri RCA de inalta calitate pentru a reduce posibilitatea parazitilor si zgomotului de fond de a intra in system.
"Gain Control (Gain) - Controll volumului se potrveste cu sensibilitatea de intrare a amplificatorului la unitatea centrala utilizata. Zona de functiOnare variaza de la 0,2 la 6V.

Reglarea volumului

1. Rotiti potentiometrul de pe amplificator in sens invers acelor de ceasornic pana la capat.
2. Rotiti controlul volumului de pe unitatea principală la aproximativ 3/4 din maxim.
3. Reglati potentiometrul de pe amplificator panà la aparita distorsiunilor.
4. Ajustati potentiometrul pana candid distorsionile dispar.
5. Amplificatorul este acum calibrat la iesirea din unitatea principală."

Comutator subsonic (subsonice) - Folosit pentru a comuta filtrul subsonic sau opri. Frecventa filtrului subsonic este setata la 20Hz. Filtrul subsonic protejează subwoofer-ul impotriva recventelor joase, care pot provoca daune. Foarte util cu incinte ventilate(bass reflex)

Low Pass X-Over Frequency Control - Folosit pentru a seleța filtrul trece-jos dorit frecventa (LP) X-over. Frecventa este regilabla de la 40 Hz la 150Hz.

Modul Comutare Bridge - folosit pentru a pune amplif. in modul Master sau modul Slave cand se imperecheaza doua amplificatoare RFL4001D lui. Pentru mai multe detailii, a savedea punctul Master / Slave Mode.

10 EBC Port (Control Bass extern) - Telecomanda Subwoofer Level Control (EBC) se connecteaz direct la acest port, in timpe EBC in sine poate fi plasat oriunde in vehicul.
pentru ajustarile privind cererea de bass. EBC este inclus.

Port Data Link: Folosit pentru a conecta două TX81000D sau două TX6500D in modul bridgeși utilizeate in modul Master / Slave. Cabul RJ15 este inclus. Pentru mai multe detailii a se vedea sectiunea Master / Slave modul.

12 Conector ventilator pentru unu / doua ventilatoare de racire exter 12V (Atentie: 0,5A max - doua ventilatoare max). Cabajul este inclus.

Intrari de nivel inalt (HLI): Aceastà intrare va permite amplificatorului sa fonctione de la unitățile sursa cu iesiri la nival de difuzor.iesirea de difuzor de la unitatea sursa ar trebui să fie legata direct la cablajul prevazut. Va rugam sa respectati polaritatea pentru a obtine maximal de calitate a sunetului Notă: Atunci cand sunt folosite intrarile de nival inalt un fir trebuie să fie Utilizat pentru a comuta amplificatorul in positiile pornit/oprit.

X-Over switch (X-Over):

In positia "LP", (LP) X-over este pornit. Utilizati aceast pozitie pentru folosirea amplificatorului in modul subwoofer.

In poziia "HP", trece sus, (HP) X-over este pornit. Utilizati aceast poziie pentru folosirea amplificatorului in modul difuzoare.

In poziţia "Off", X-over este opript. Amplificatorul este in modul gamă largă.

15 Controlul X-Over freventa (Frequency): Folosit pentru a selecta freventa X-over dorita. Frecventa este regilabla de la 0 Hz până la 400Hz.

1. LED-ul se aprinde in rosu atunci cand amplificatorul este pornit.

2. LED-ul se aprinde intermitent rosu atunci cand ieirile sunt se afla in scurt-circuit, in cazul in care impedancta este prea mica (minim 2Ω) sau atunci cand amplificatorul este in protectie termica.

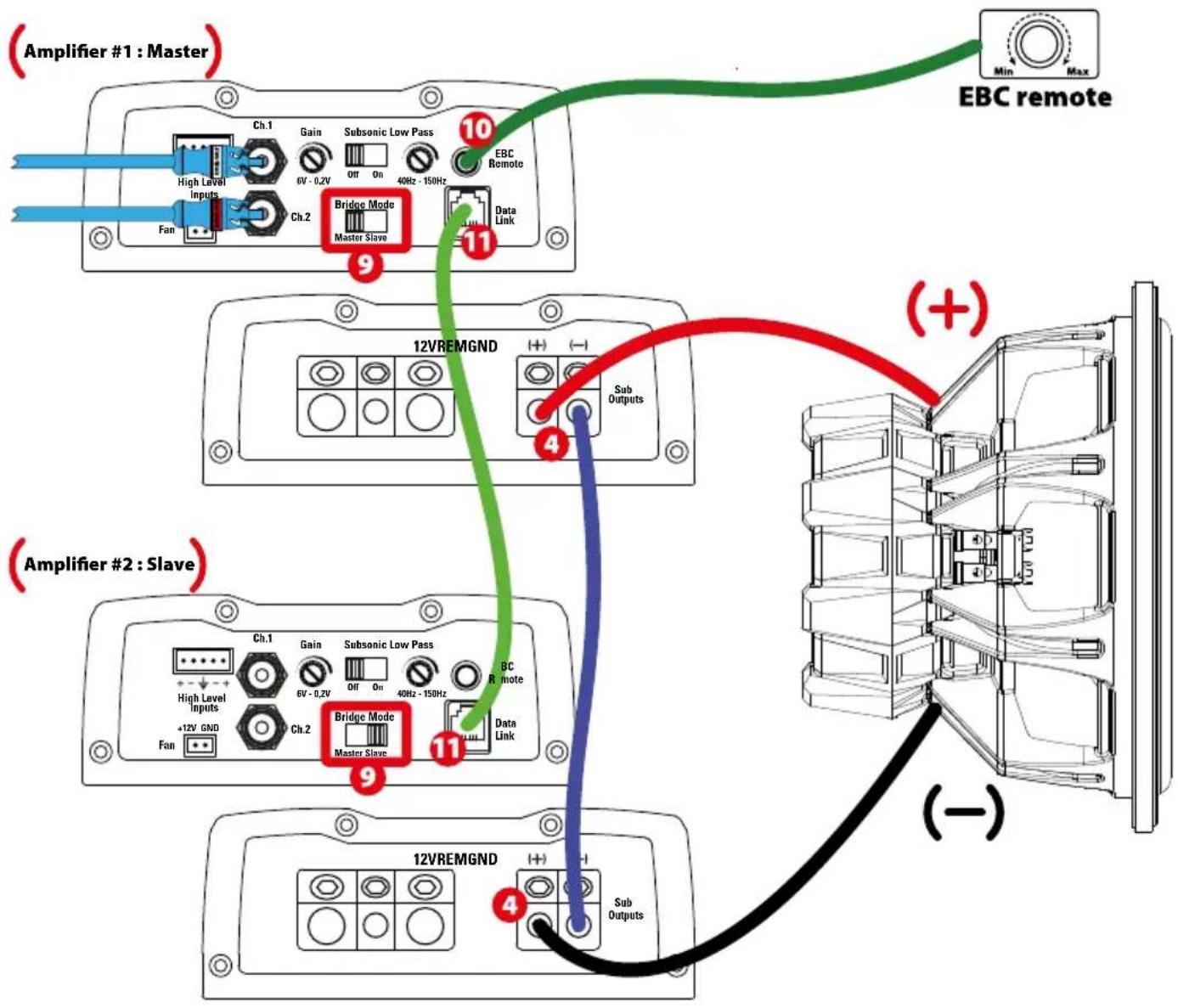

Modul Master Slave (Mod punte):

Pentru putere de iesire maxa dou amplificatoare TX81000D pot fi instalate in modul punte imprenu (Puteti face acelasi lucru cu doua TX6500D).

1. Decideti care TX81000D este ""Master"" AMP. Cealalta va fi""Slave"" AMP. Setati""Modul Bridge"" comutatorul (9), pentru ""Master"" pe amplificatorul master. Setat amplificatorul Slave la""Slave"" (9).
2. Conecta semnalul de intrare de la unitatea centrala la intrarile RCA ale amplificatorului""Master"" Amplificatorul""Slave"" nu are nevoie de conexiuni RCA. Se va la semnal de la amplificatorul""Master"" prin cablul RJ15.
3. Conectati ambele porturi "link de date" (11) cu ajutorul cablului inclus RJ15.
4. Reglanti volum, frecventa X-over si filtrul subsonic pe amplificatorul Master. Toate comenzile amplificatrouli""Slave""sunt deconectate prin modul""Slave"" Amplificatorul "Master""controleaza in totalitate amplificatorul""Slave""
5. Lesirea de difuzzare (+) este cesirea (+) de pe amplificatorul Master (4).
6. lesirea de difuzzare (-) este iesirea (+) de pe amplificatorul Slave (4).
7. Conectati ambele iesiri pentru difuzor (-), impreună cu acelasi cablu ca si cel Utilizat pentru subwoofer.
   Nota: Telecomanda EBC functioneaza bine in modul master / slave. Ea doar trebuie sa fie conectata la amplificatorul Master (10).

Instalare & Montare :

MTX recomanda ca noul amplificator sa fie instalat de catre un retailer autorizat MTX. Orice abatere de la instruetionle de instalare specifie poate provoca defece grave la amplificator, difuozare s / Sau un system electric al vehiculului. Daunel evocate de instalare necorespunzatoare nu sunt acoperite de garantie. Va rugam sa verificati toate conexiunile inante depornirea systemului!

1. Deconectati cabul negativ al bateriei vehiculului.
2. Stabilji locul de montaj pentru amplificatorul MTX. Asigurati-va ca este suficient spatiu pentru flux de aer pentru o racire corespunzatoare. Marcai gaurile de montare de la amplificator. Inainte dea gauri asigurati-va că toate cablurile, conducte de benzina, conducte de frână si rezervorul de benzina sunt clareși nu vor interfera cu instalarea. Gauriti si montati amplificatorul MTX.

Instalare & Montare :

1. Installati un (+) cablu de alimentare positiva de la bateria vehiculului folosind un manson de trecere sau buce pentru a evita deteriorarea cabulului de muchii ascuțite la trecerea prin panou motor/habitaclu. Trageti cabul prin interorul vehicululuiși conectați-I la amplificator (12V) terminal. Nu conectați la baterie in acest moment. Notă: Folosiți numai fir de grosime adecvaatahat pentru connexiuni positive si negative.
2. Installati un intrerupator de circuit sau siguranta la o distanta de 20cm de baterie. Acest lucru reduce in mod eficient riscul de deteriorare grava pentru tine sau vehicul in cazul unui scurt-circuit saut accident. Asiguratia-va ca intrerupatorul este oprit sau siguranta este scoasa din suportul de sigurante pana alla conexionile sunt facute. Acum connecta cabul de alimentare positiv la borna positiva a bateriei a bateriei.
3. Masa - Localizati un punct propriu pe sasiul vehicululi si eliminati toata vapsea, murdaria sau resturile pentru a descoperi o suprafata metalica curata. Atasati cablul de masa la acest punct de contact. Conectati capatul opus al firului de masa la (GND) terminalul de pe amplificator MTX.
4. Conecta un fir de la unitatea centrala la terminalul termoinalul Remote al amplificatorului MTX. In cazul in care unitatea centrala nu are un fir dedicat""Remote"" puteti conecta firul la iesirea de antenna automata(Power Antenna).
5. Conecta caburile RCA de la unitatea centrala la intrarile RCA ale amplificatorului MTX. Rulai toate caburile de semnal la distanla de caburile elecrice a vehiculului, calculatoare si caburile de alimentare. In cazul in care caburile elecrice trebuie sa fie traversate faceti acest lucru la un unghi de 90^ . Folosi numai caburi RCA de inalt calitate, pentru a reduce zgomotul si parazitii in system
6. Conectati-va boxele la bornele difuzoarelor amplificatorului MTX folosind cabluri de dimensiune corespunzatoare
7. Verificati toate etapele de montaj anterioare, in special, cabluri si conexiuni de componente. Dupa verificare, reconecta ci cablul negativ al baterie vehiculului, porniti disjunctorul sau puneti siguranta in suportul de siguranta.
   Nota: Nivelul Gain pe amplificator ar trebui sä fié la minim (invers acelor de casornic), inaînte de a continua cu reglajele.

Troubleshooting :

Problem

Cause

Solution

LED oprit Nu exista conexiune 12V+ pe Remote Control Alimentati +12V la borna

Nu exista conexiune 12V+ Alimentati +12V la borna

Masa insufficienta Verificati conexiunea la mata

Siguranta arsa Inlocuiti siguranta si verificati cauza

Amplificator ars Consultati Service

LED -urile palpaie rosu Impedanta difuzzare prea mica Inlocuiti difuzzarele

Amplificatorul este in protectie termica Asteptati pana se raceste amplificatorul

Tensiune intrare prea mare sau prea mica Verificati bateria si alternatorul vehiculului

LED-urile sunt aprinse rosu dar

Volum in unitatea centrala oprit

Cresteti volumul in unitatea centrala

hu exista semnal,

Conexiunile la difuzzare nu sunt facute

Efectuati conexiunea la difuzoare

Volumul amplificatorului este la minim Cresteti volumul amplificatorului

Inlocuiti difuzoarele

lesire distorsionata

Volum prea mare

Scadeti volumul din unitatea centrala

Volum aplicator prea mare

Scadeti volumul din amplificator

Balance inversat

Firele difuzzoarelor inversate

Inversati firele difuzzarelor

Cabluri RCA inversate

Inversati intrarile RCA

Bass slab

Difuzoare defazate

Conectati difuzzarele in aceasi faza

Nu folositi subwoofer MTX

Achizitionati un subwoofer MTX

Sigurante arse

Nivel de cesire prea mare

Scadeti volumul

Amplificator defect

Consultati Service
