TX2275 - Autoradio MTX Audio - Kostenlose Bedienungsanleitung

Produkttyp	2-Kanal Klasse-AB Verstärker
Abmessungen	180 × 135 × 52 mm
Stromversorgung	12V DC (Fahrzeugbatterie)
Zertifizierte Leistung CEA2006 (2Ω)	2 × 110 W RMS (THD+N ≤ 1%)
Zertifizierte Leistung CEA2006 (4Ω)	2 × 75 W RMS (THD+N ≤ 1%)
Zertifizierte Leistung CEA2006 (überbrückt 4Ω)	1 × 220 W RMS (THD+N ≤ 1%)
Aktiver Filter - Hochpass (HPF)	12 dB/Okt, variabel von 50 Hz bis 120 Hz
Aktiver Filter - Tiefpass (LPF)	12 dB/Okt, variabel von 50 Hz bis 120 Hz
Signal-Rausch-Verhältnis (1W)	> 74 dB
THD+N (1W)	≤ 0,18%
Frequenzgang (±1dB)	10 Hz - 60 000 Hz
Eingangsempfindlichkeit	200 mV bis 6 V
Eingänge	RCA (mit mitgelieferten High-Level-Adaptern)
Lautsprecherausgänge	Klemmen für 2 Kanäle (überbrückbar)
Optionale Fernbedienung	EBC-1 (Subwoofer-Pegelregelung)
Schutz	Thermisch und Kurzschluss (rote LED)
Installation	Flachmontage, freie Belüftung, Masse- und +12V-Direktanschluss an Batterie
Wartung und Reinigung	Trockenes Tuch, Flüssigkeiten und Scheuermittel vermeiden
Sicherheit	Batterie vor Installation abklemmen; Sicherung innerhalb von 20 cm der Batterie
Technischer Kundendienst	[e-mail] / mtxAudio.fr

Häufig gestellte Fragen - TX2275 MTX Audio

Wie schließe ich den Verstärker TX2275 an?

Befolgen Sie die Schritte: 1) Trennen Sie die Masse der Batterie. 2) Befestigen Sie den Verstärker flach. 3) Schließen Sie das Stromkabel (12V) mit einer Sicherung an die Batterie an. 4) Verbinden Sie die Masse (GND) mit blankem Blech. 5) Schließen Sie das REM-Kabel an die Quelle an. 6) Schließen Sie die RCA- oder High-Level-Eingänge an. 7) Schließen Sie die Lautsprecher unter Beachtung der Polarität an. 8) Schließen Sie die Batterie wieder an und stellen Sie die Verstärkung ein.

Was tun, wenn die Power-LEDs nicht leuchten?

Überprüfen Sie, ob der REM-Anschluss +12V erhält, ob die Stromversorgung (12V) angeschlossen ist und ob die Masse (GND) korrekt ist. Wenn die Batteriesicherung durchgebrannt ist, ersetzen Sie sie, nachdem Sie die Ursache ermittelt haben.

Wie stelle ich die Verstärkung (Empfindlichkeit) ein?

Drehen Sie den GAIN-Regler auf Minimum. Erhöhen Sie die Lautstärke der Quelle auf 3/4 des Maximums. Erhöhen Sie den GAIN, bis Sie Verzerrungen hören, und senken Sie ihn dann leicht ab. Diese Einstellung passt die Empfindlichkeit des Verstärkers an die Quelle an.

Wie verwende ich den aktiven Filter (HPF/LPF)?

Der X-Over-Schalter kann auf LP (Tiefpass für Subwoofer), HP (Hochpass für Lautsprecher) oder Off (Breitband) stehen. Stellen Sie die Grenzfrequenz je nach verwendeten Lautsprechern zwischen 50 und 120 Hz ein.

Wie schließe ich im Brückenmodus (überbrückt) an?

Verwenden Sie die positive Klemme von Kanal 1 und die negative Klemme von Kanal 2. Die minimale Impedanz im Brückenmodus beträgt 4Ω. Stellen Sie sicher, dass der X-Over-Schalter korrekt eingestellt ist.

Was tun, wenn der Ton verzerrt ist?

Die Verstärkung ist möglicherweise zu hoch. Reduzieren Sie sie. Überprüfen Sie auch, ob die RCA-Kabel nicht vertauscht sind und ob die Lautsprecher in Phase sind. Wenn die Quelle zu laut ist, reduzieren Sie die Lautstärke.

Warum geht der Verstärker in Schutz (rote LED)?

Dies kann durch eine zu niedrige Impedanz (unter 2Ω), Überhitzung oder eine zu hohe oder zu niedrige Versorgungsspannung verursacht werden. Warten Sie auf Abkühlung oder überprüfen Sie Batterie und Lichtmaschine.

Kann ich High-Level-Eingänge verwenden?

Ja, wenn Ihre Quelle keine RCA-Ausgänge hat. Verwenden Sie die mitgelieferten Adapter: Schließen Sie die Lautsprecherkabel der Quelle an die Adapter an und stecken Sie sie dann in die High Input-Anschlüsse.

Wie installiere ich die Fernbedienung EBC?

Die optionale Fernbedienung EBC-1 wird an den Remote-Port des Verstärkers angeschlossen. Sie ermöglicht die ferngesteuerte Einstellung des Subwoofer-Pegels. Befolgen Sie die mit dem Zubehör gelieferten Anweisungen.

Welchen Kabelquerschnitt verwenden?

MTX empfiehlt ein Stromkabel mit 8 bis 10 mm². Für Lautsprecher verwenden Sie einen Mindestquerschnitt von 4 mm². Die Masse muss denselben Querschnitt wie die Stromversorgung haben.

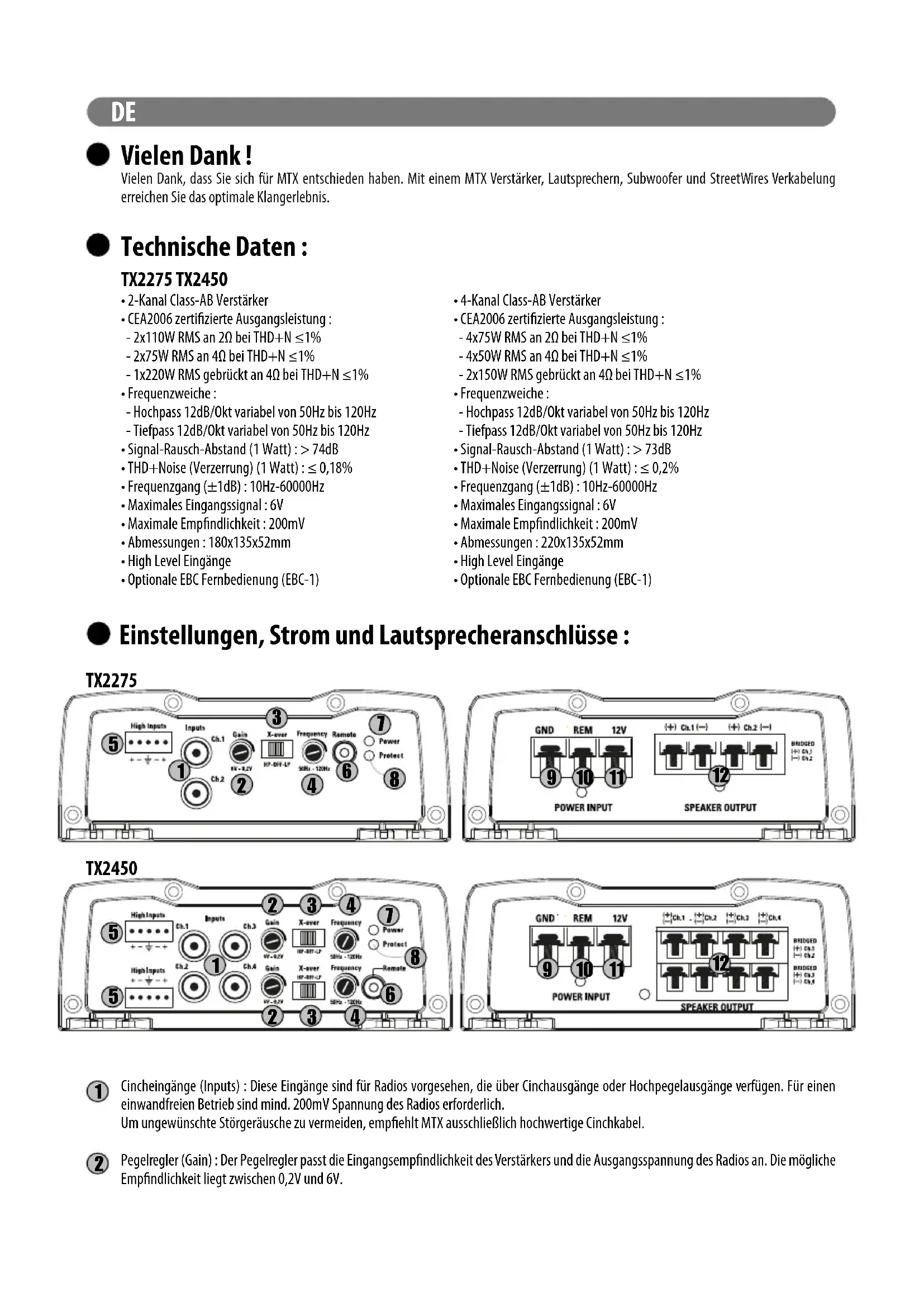

BEDIENUNGSANLEITUNG TX2275 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Veränder, Lautsprechn, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten :

TX2275 TX2450

• 2-Kanal Class-AB Versteller
• CEA2006 zertifizierte Ausgangsleistung :
• 2x110W RMS an 2Ω bei THD+N ≤1%
• 2x75W RMS an 4Ω bei THD+N ≤ 1%
• 1x220W RMS gebrückt an 4 bei THD + N≤ 1%
• Frequenzweiche :
  -Hochpass 12dB/0kt variabel von 50Hz bis 120Hz
  Tiefpass 12dB/0kt variabel von 50Hz bis 120Hz
• Signal-Rausch-Abstand (1 Watt): > 74dB
• THD+Noise (Verzerrung) (1 Watt): ≤ 0,18%
• Frequenzgang (±1dB): 10Hz-60000Hz
  Maximales Eingangssignal:6V
  Maximale Empfindlichkeit: 200mV
  Abmessungen: 180× 135× 52mm
  High Level Eingänge

• Optionale EBC Fernbedienung (EBC-1)

• 4-Kanal Class-AB Versteller

• CEA2006 zertifizierte Ausgangsleistung :
• 4x75W RMS an 2Ω bei THD+N ≤1%
• 4x50W RMS an 4Ω bei THD+N ≤1%

• 2x150W RMS gebrückt an 4Ω bei THD+N ≤ 1%

• Frequenzweiche :

• Hochpass 12dB/0kt variabel von 50Hz bis 120Hz
  Tiefpass 12dB/0kt variabel von 50Hz bis 120Hz

• Signal-Rausch-Abstand (1 Watt): > 73dB
• THD+Noise (Verzerrung) (1 Watt): ≤ 0,2%
• Frequenzgang (±1dB): 10Hz-60000Hz
  Maximales Eingangssignal:6V
  Maximale Empfindlichkeit: 200mV
• Abmessungen: 220 × 135 × 52 ~mm
  High Level Eingänge
• Optionale EBC Fernbedienung (EBC-1)

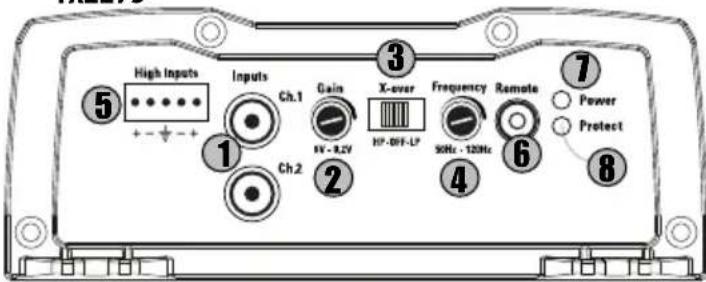

Einstellungen, Strom und Laufsprecheranschlüsse :

TX2275

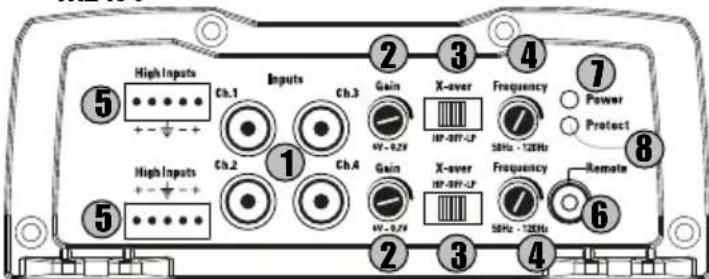

TX2450

Cincheingänge (Inputs) : These Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfrei Betrieb sind mind. 200mV Spannung des Radios erforderlich.

Um ungewünschte Störgeräusche zu vermeiden, empfehl't MTX ausschlieblich hochwertige Cinchkabel.

Pegelregler (Gain) : Der Pegelregler passt die Eingangsempfindlichkeit des Verständers und die Ausgangsspannung des Radios an. Die mögliche Empfindlichkeit liegt zwischen 0,2V und 6V.

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständrakers auf Null (gegen den Uhrzeugersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränderer ist nun optimal auf Ihr Radio eingestellt.

Tiefpass/HochpassSchalter(X-over)：

• In der "LP" Position ist die Tieffpass Aktivweiche aktiviert. Verwenden Sie diese Einstellung bei Betrieb mit Subwoofer(n).
• In der "HP" Position ist die Hochpass Aktivweiche aktiviert. Verwenden Sie diese Einstellung bei Betrieb mit Lautsprechen.
• In der "Off" Position ist die Aktivweiche deaktiviert. Der Veränder erarbeitet im Vollbereichs-Modus.

4 Frequenzeinstellung (Frequency): Zur Einstellung der gewülsenchen Trennfrequency. Die Frequenz ist von 50 bis 120Hz einstellbar.

5 Hochpegel-Eingänge (High Input) : Sollte Ihr Radio nur über Laufsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollen direkt mit dem Adapter der Endstufe verbunden werden.

Hinweis: Bei Verwendung der Hochpegel-Eingänge muß trotzdem ein Remote-Kabel verwendet werden, um den Veränderk einn und auszuschalten.

External Bass Control Port (Remote): Die Fernbedienung für den Subwoofer-Pegel (EBC) wird hier angeschlossen und erhögt die Einstellung der Bass-Lautstärke vom z.B. Fahrersitz aus..

Bitte beachten: Die EBC ist optional. Sie können diese als Zubehör erwerben (Artikelnummer: EBC-1).

Power On LED (Power): Die LED leuchtet grün wenn die Endstufe eingeschaltet ist.

Protection LED - Schutzschaltung (Protec.): Die LED leuchtet rot wenn ein Kurzschluss vorliegt oder die Endstufe zu warm geworden ist.

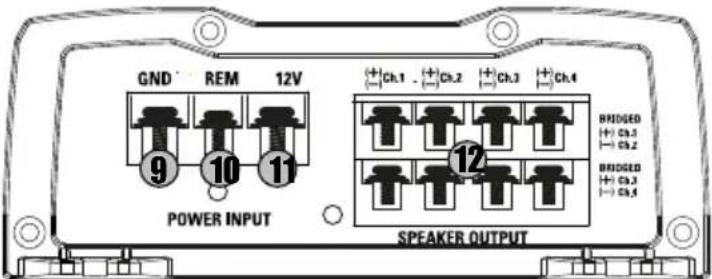

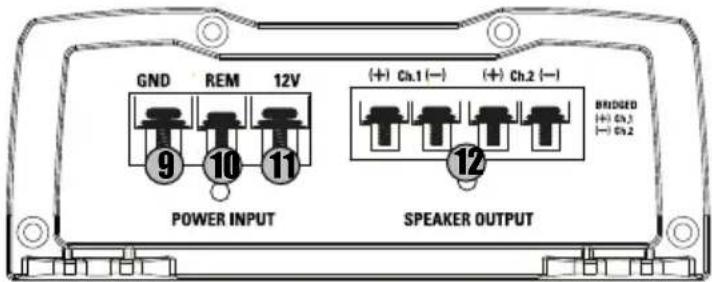

9 Masseanschluss (GND): EinGreater Massepunkt ist fur die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch fur das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

Remote-Anschluss (REM) - Liegen hier 12 Volt an, so schaltet der Veränderer ein. Nutzen Sie hierzu den „Remote“ Ausgang oder den Ausgang für die elektrische Antenne des Radios.

+12V Power Terminal (12V) - Dies ist der Stromanschluss des Veränderkers. Diese muss - um einen optimalen Betrieb saferzustellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlagen. Der besonderes starke Stromfluss in dieserem Kabel konnte zu Störgeräussen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen.

Wir empfehlen fur den TX2275 und TX2450 Verstärker einen Kabelquerschnitt von 8 10mm^2

Lautsprecheranschlüsse (Speaker Output) : Schliessen Sie die Laufsprecher hier an. Beachten Sie die Polarität der Laufsprecher über die gesamte Musikanlage. Vertauschen der Phase kann zu einer verminderten Basswiedergabe und/oder zu einer insgesamt verschlechterten Klangqualität führen.

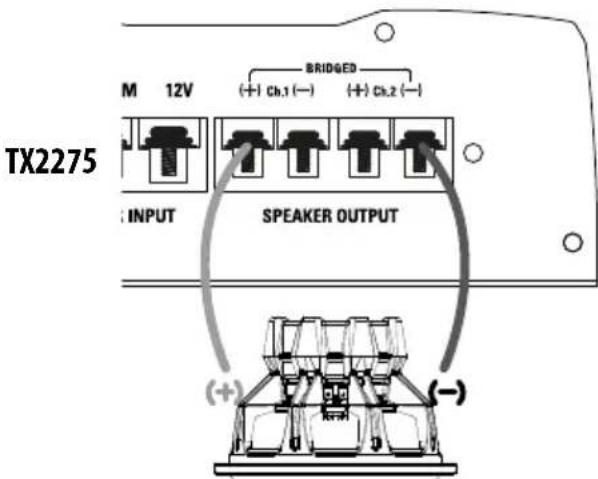

Gebrückter Betrieb:

TX2275 : Wenn der Veränderter überbrücken, verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur.

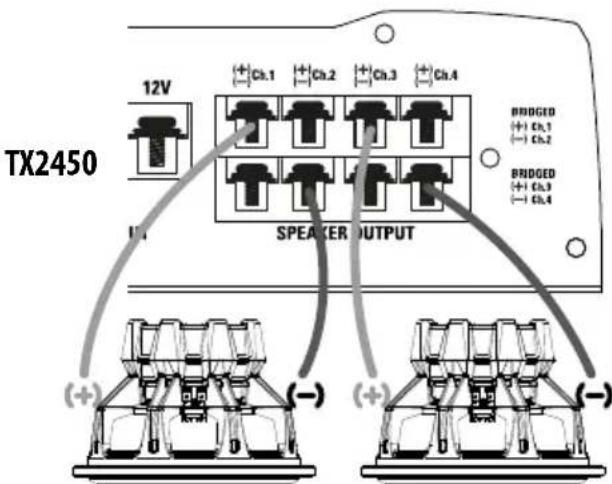

TX2450 : Wenn der Verstärker Überbrückung für die beiden ersten Kanäle, verwenden Sie den Kan.1 positiven Anschluss und dem Kanal 2 negativen Anschluss nur. Für die beiden folgenden Kanäle, behnem Sie die Ch.3 positiven Anschluss und die Ch.4 negative Klemme.

Achtung: Verwenden Sie im gebrücken Modus keine Impedanzen unterhalb von 4

Installation & Befestigung :

MTX empfeht den Einbau ihrer Endstufe durch einen authorisierten MTX Fachhandler. Etwaige Abweichungen von den hier gezeiten Anschlussmöglichkeiten konnen zu ernsthaften Schäden an der Endstufe, den Lautsprachern und/oder der Fahrzeugelektrik führen. Schäden durch unsachgemäß Installation sind NICHT durch die Garantie gedeckt.itte prufen Sie die Anschlüsse thereof genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Verstärker. Bedenk den Hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprchende Kuhlung des Verstärkers sicherzustellen. Markieren Sie die Einbaulicher des Verstärkers. Bevor sie Licher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schaden nehem konnten.
3. Verlagen Sie nun ein positives Stromkabel (+) von der Batterie (noch nicht anschlieben) durch den Innenraum des Fahrzeuges und schlieben Sie这点 an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schlieben Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie richer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter enternt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterietermal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfern den Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schlieben Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem (GND) Terminal Ihres MTX Verstärkers.
6. Verbinden Sie ein Remote Einsatz-Kabel vom Radio mit dem Remote Terminal des MTX Verständerkers. Sollte das Radio keinen Remoteanschluss haben, so verwenden Sie den Anschluss für die elektrische Antenne.
7. Schliessen Sie die Cinckabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugeleuktronik. Kreuzende Kabel verlegen Sie im 90^ Winkel. Verwenden Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräische im Audiosignal.
8. Schliessen Sie ihre Laufsprecher an ihren MTX Veränder an und verwenden Sie hierbei den korrekten Kabelquerschnitt.
9. Prufen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schreiben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung: Bevor Sie mit den weiteren Einstellungen fortfahren, stellen Sie safer, dass der Pegelregler des Verstärkers auf Null stehen (gegen den Uhrzeigersinn).

Problemlösung :

Problem

Ursache

Lösung

3 LEDs sind aus Keine +12V am Remoteanschluss Stellen Sie +12V am Terminal her

Keine +12V am Stromanschluss Stellen Sie +12V am Terminal her

Unzureichende Masseverbindung Prufen Sie die Masseverbindung

Verbrannte Veränderung zum Service

Verbrannte Sicherung Ersetzen Sie die Sicherung unduchen Sie

den Grund für den Defekt Sie die Sicherung

3 LEDs blinken rot Lautsprecherimpedanz ist zu gering Entfernen Sie die Lautsprecher

Der Verträger ist im thermischen Schutzmodus Warten Sie, bis der Verträger heruntergekühlt ist

Eingangsspannung zu hoch oder zu niedrig Prufen Sie die Batterie und die Lichtmaschine

3 LEDs leuchtend dauerhaft rot Lautstärke am Radio auf Null Erhöhen Sie die Lautstärke am Radio

• trotzdem kein Ausgangssignal

Lautsprecher nicht angeschlossen

Schlieben Sie die Lautsprecher an

Pegelregler am Veränderer ist auf Minimum eingestellt

Erhöhen Sie den Pegel

Signalprozessornichteingeschaltet

Ersetzen Sie die Lautsprecher

Alle Laufsprecher defekt

Lautstärke am Radio zu hoch Reduzieren Sie die Lautstärke am Radio

Verzerrte Wiedergabe

Pegelregler des Verständerkers zu hoch

Reduzieren Sie den Pegel am Verträker

Balance vertauscht

Lautsprecheranschluss vertaucht

Schlieben Sie die Laufsprecher richtig herum an

Cinch Eingänge vertauscht

Vertauschen Sie die Cinch Anschlüsse

Schwacher Bass

Lautsprecher phasenverkehr angeschlossen

Schlieben Sie die Lautsprecher phasenkorrekt an

Sie verwenden keine MTX Wofer

MTX Woofer kaufen

Verbrannte Sicherung

Übertriebene Lautstärke

Reduzieren Sie die Lautstärke

Veränder defekt

Bringen Sie den Veränder zum Service

So Goes: AktuelleInfos

mtx-audio.de

[e-mail]

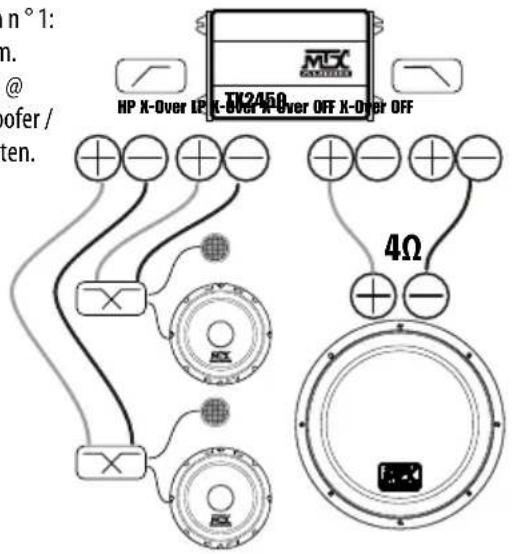

Die Installation n°1: 3-Kanal-System. Compo System @ Front + Subwoofer / Gehäuse @ hinten.

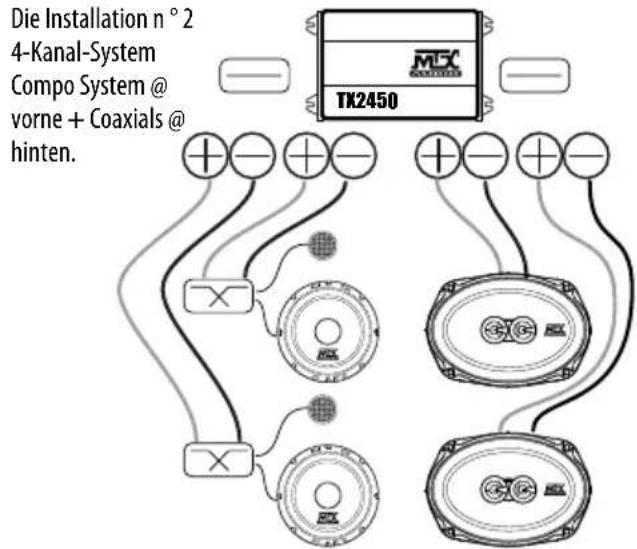

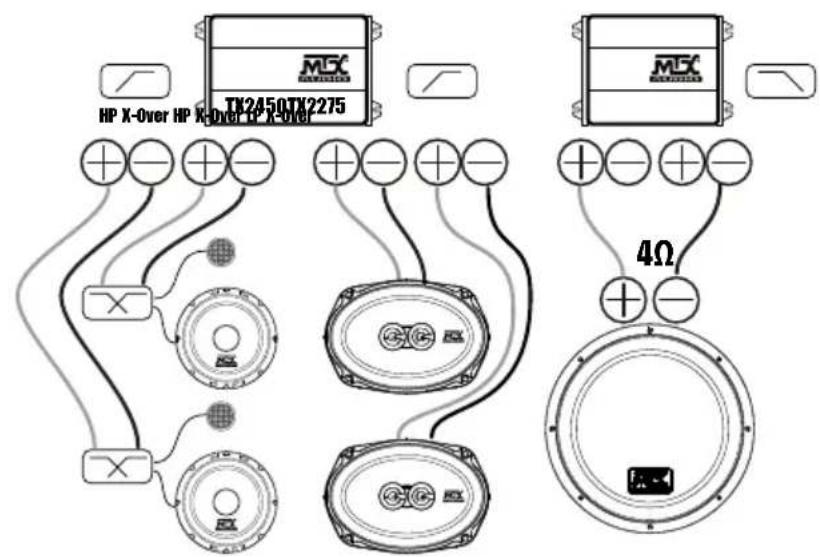

Die Installation n°3: 5-Kanal-System. Compo System @ Front + Coaxials @ hinten + Subwoofer / Gehause System @ hinten.

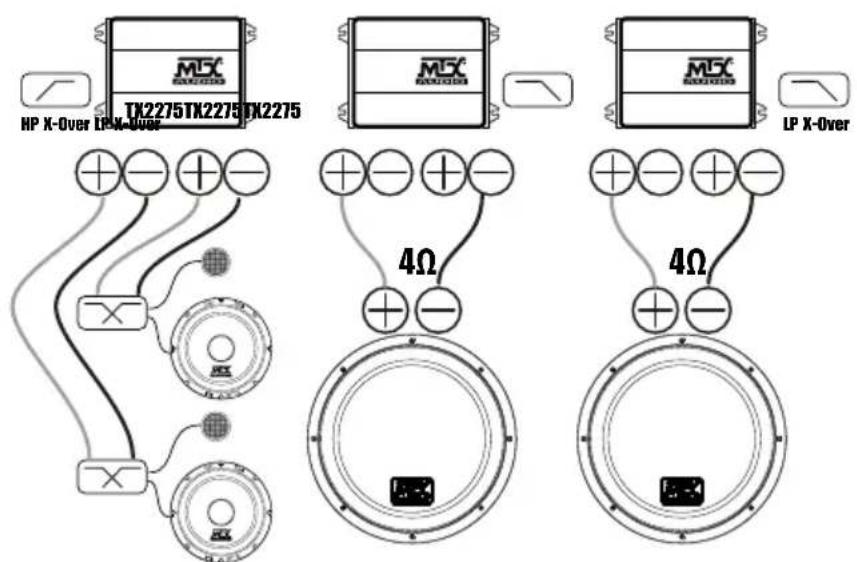

Die Installation n ^ 4:
3-Kanal-System
mit mehreren Ampere.
Compo System @ Front + Dual Subwoofer / Gehäuse System @ hinten
Empfohlene Subwoofer/ Gehause:TR12-04,TR12AV, RTE12AS,RTF10AS,RT12AT,RT10AS,RT12AV Empfohlene Lautsprecher:TR/TRC/TRS, TX2, TX4, RTC/RTS
