Type de produit	Amplificateur 2 canaux Classe-AB
Dimensions	180 × 135 × 52 mm
Alimentation	12V DC (batterie véhicule)
Puissance certifiée CEA2006 (2Ω)	2 × 110 W RMS (THD+N ≤ 1%)
Puissance certifiée CEA2006 (4Ω)	2 × 75 W RMS (THD+N ≤ 1%)
Puissance certifiée CEA2006 (ponté 4Ω)	1 × 220 W RMS (THD+N ≤ 1%)
Filtre actif - Passe-Haut (HPF)	12 dB/oct, variable de 50 Hz à 120 Hz
Filtre actif - Passe-Bas (LPF)	12 dB/oct, variable de 50 Hz à 120 Hz
Rapport Signal/Bruit (1W)	> 74 dB
THD+N (1W)	≤ 0,18%
Réponse en fréquence (±1dB)	10 Hz - 60 000 Hz
Niveau de sensibilité d'entrée	200 mV à 6 V
Entrées	RCA (avec adaptateurs haut-niveau fournis)
Sorties haut-parleurs	Borniers pour 2 canaux (pontable)
Télécommande optionnelle	EBC-1 (réglage niveau subwoofer)
Protection	Thermique et court-circuit (LED rouge)
Installation	Montage à plat, ventilation libre, connexion masse et +12V direct batterie
Entretien et nettoyage	Chiffon sec, éviter liquides et produits abrasifs
Sécurité	Débrancher batterie avant installation ; fusible à moins de 20 cm de la batterie
Service technique	[e-mail] / mtxAudio.fr

FOIRE AUX QUESTIONS - TX2275 MTX Audio

Comment brancher l'amplificateur TX2275 ?

Suivez les étapes : 1) Déconnectez la masse de la batterie. 2) Fixez l'ampli à plat. 3) Branchez le câble d'alimentation (12V) à la batterie avec un fusible. 4) Connectez la masse (GND) à la tôle nue. 5) Branchez le fil REM à la source. 6) Raccordez les entrées RCA ou haut-niveau. 7) Connectez les haut-parleurs en respectant la polarité. 8) Rebranchez la batterie et réglez le gain.

Que faire si les LED Power ne s'allument pas ?

Vérifiez que le connecteur REM reçoit du +12V, que l'alimentation (12V) est branchée et que la masse (GND) est correcte. Si le fusible batterie a fondu, remplacez-le après avoir identifié la cause.

Comment régler le gain (sensibilité) ?

Tournez le potentiomètre GAIN au minimum. Augmentez le volume de la source au 3/4 du maximum. Montez le GAIN jusqu'à entendre de la distorsion, puis baissez-le légèrement. Ce réglage aligne la sensibilité de l'ampli avec la source.

Comment utiliser le filtre actif (HPF/LPF) ?

Le commutateur X-Over peut être sur LP (passe-bas pour subwoofer), HP (passe-haut pour haut-parleurs) ou Off (large bande). Réglez la fréquence de coupure entre 50 et 120 Hz selon les haut-parleurs utilisés.

Comment brancher en mode ponté (bridgé) ?

Utilisez la borne positive du canal 1 et la borne négative du canal 2. L'impédance minimale en ponté est de 4Ω. Assurez-vous que le commutateur X-Over est correctement réglé.

Que faire si le son est distordu ?

Le gain est peut-être trop élevé. Baissez-le. Vérifiez également que les câbles RCA ne sont pas inversés et que les haut-parleurs sont en phase. Si la source est trop forte, réduisez le volume.

Pourquoi l'ampli passe en protection (LED rouge) ?

Cela peut être dû à une impédance trop basse (sous 2Ω), une surchauffe, ou une tension d'alimentation trop haute ou trop basse. Attendez le refroidissement ou vérifiez la batterie et l'alternateur.

Puis-je utiliser des entrées haut-niveau ?

Oui, si votre source n'a pas de sorties RCA. Utilisez les adaptateurs fournis : branchez les câbles haut-parleur de la source sur les adaptateurs, puis insérez-les dans les connecteurs High Inputs.

Comment installer la télécommande EBC ?

La télécommande EBC-1 (optionnelle) se branche sur le port Remote de l'ampli. Elle permet de régler le niveau du subwoofer à distance. Suivez les instructions fournies avec l'accessoire.

Quelle section de câble utiliser ?

MTX recommande un câble d'alimentation de 8 à 10 mm². Pour les haut-parleurs, utilisez une section minimale de 4 mm². La masse doit avoir la même section que l'alimentation.

MODE D'EMPLOI TX2275 MTX Audio

Merci d'avoir fait confiance a MTX en achetant un amplificateur haute performances de la série TX2. Une bonne installation combinée a des subwoofer MSx adaptés donnera des résultats hallucinants. Elle yous permettra de tenir eveilé vos voisins pendant des heures (des nuits), de couper le souffle a vos amis et de renvoyer dans leur bac a sable les petits joueurs...

Caracteristiques

TX2275 TX2450

• Amplificateur 2 canaux Classe-AB large bande

Puisssance certifice CEA2006:

-2x110W RMS @ 2Ω et THD+N ≤ 1%
-2x75W RMS @ 4Ω et THD+N ≤1%
- 1x220W RMS ponté @4Ω et THD+N ≤1%

• Filtre actif:

• Passe Haut (HPF) 12dB/oc't variable de 50Hz à 120Hz

• Passe Bas (LPF) 12dB/ocnt variable de 50Hz à 120Hz

• Rapport Signal/Bruit (1 Watt) : > 74dB

• THD+Noise (Distortion) (1 Watt): ≤ 0,18%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité : 200mV à 6V
• Dimensions: 180 × 135 × 52 ~mm
• Entrées haut-niveau

• Telecommande EBC en option (EBC-1)

• Amplificateur 4 canaux Classe-AB large bande

• Puissance certifiée CEA2006 :
• 4x75W RMS @ 2Ω et THD+N ≤1%
• 4x50W RMS @ 4Ω et THD+N ≤1%
• 2x150W RMS ponté @4Ω et THD+N ≤1%
• Filtre actif:
• Passe Haut (HPF) 12dB/oct variable de 50Hz à 120Hz
• Passe Bas (LPF) 12dB/act variable de 50Hz à 120Hz
• Rapport Signal/Bruit (1 Watt): > 73dB
• THD+Noise (Distortion) (1 Watt): ≤ 0,2%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité : 200mV à 6V
• Dimensions : 220x135x52mm
• Entrées haut-niveau
• Telecommande EBC en option (EBC-1)

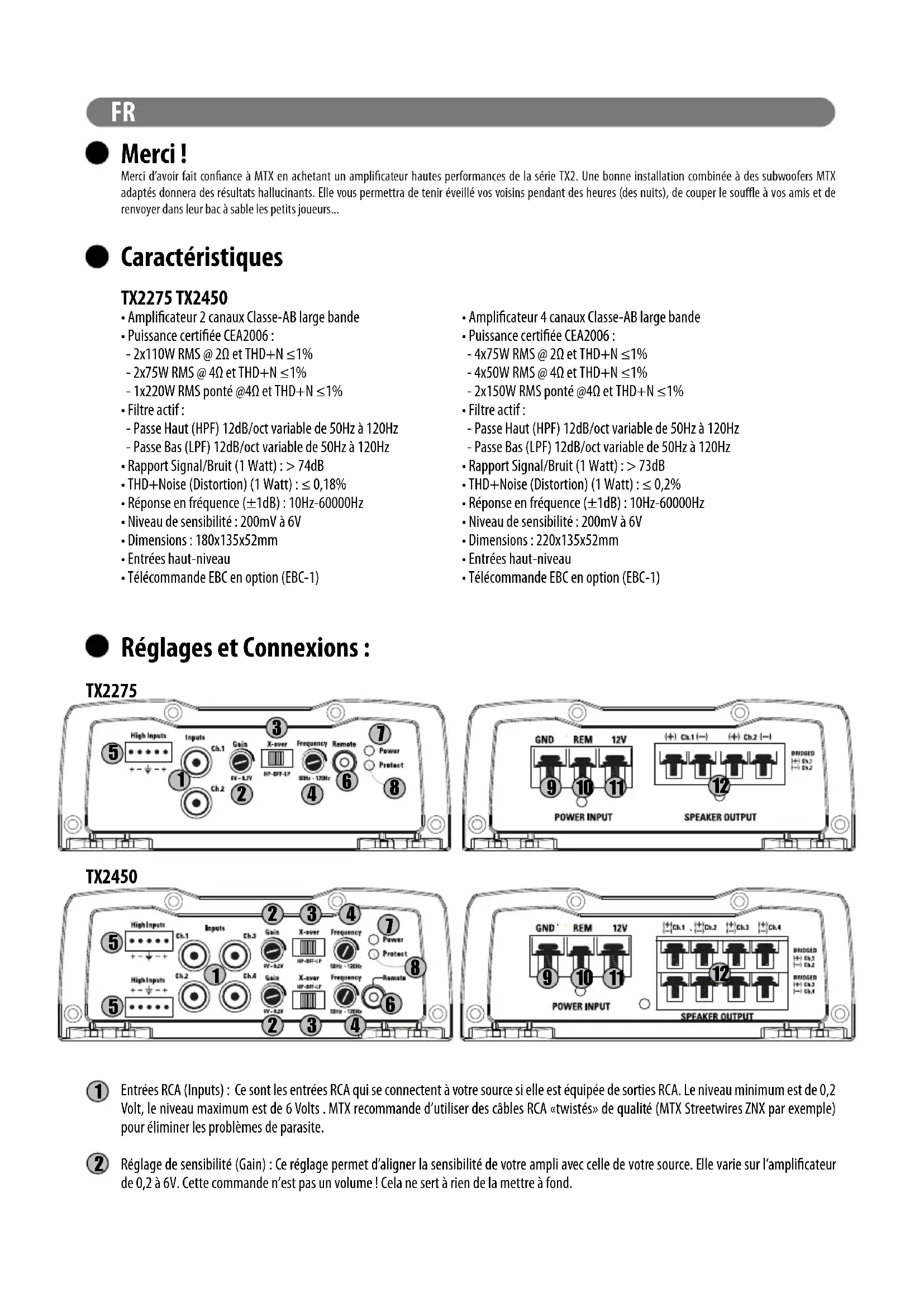

Réglages et Connexions :

TX2275

TX2450

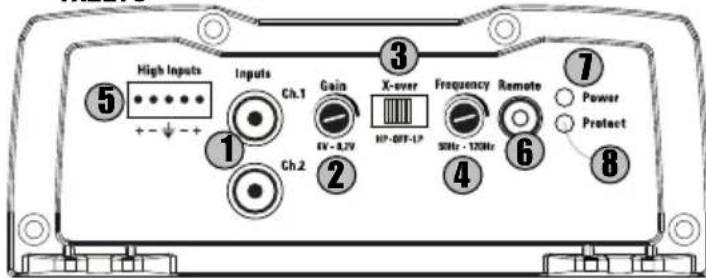

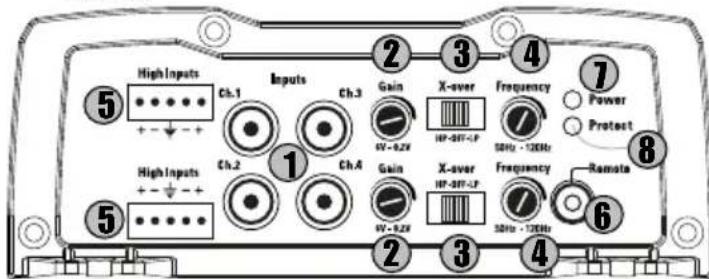

1 Entrees RCA (Inputs): Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommate d'utiliser des cables RCA «twistés» de qualite (MTX Streetwires ZNX par exemple) pour eliminer les problèmes de parasite.
2 Reglage de sensibilité (Gain): Ce reglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la mesure à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiemetre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiometre «Gain» jusqu'à entendre de la distorsion (son dégrade)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Notre amplificateur est calibre avec la source

3 Commutateur filtré actif (X-over) salle-bas (LP) salle-haut (HP):

• En position "LP", le contrôle actifasse basesten fonction.Àutiliser avec un subwoofer.
• En position "HP", le contrôle actif salle haut est en fonction. À utiliser avec des haut-parleurs kits ou coaxiaux.
• En position "Off", le contrôle actif n'est pas en fonction. L'ampli est en large bande.

Réglage de la fréquence de coupure (Frequency): Ce potentiemetre permet d'ajuster la fréquence de coupure du filtre actif de 50 à 120Hz.
5 Entrées haut-niveau (High Inputs): Voitr amplificateur MTX accepte le signal provenant des cables haut-parleur de voire source (dans le cas ou voire source ne serait pas equipedee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de branchier les adaptateurs dans le connecteur "High Inputs".
6 Port telecommande EBC (Remote): Ce port permet la connexion de la telecommande deportee EBC. Elle vous permit de regler le niveau du subwoofer asiss a I'avant. Attention, l'EBC est une option. Vous pouze I'acheter séparation, sa reférence est "EBC-1".
Témoin d'allumage (Power): Il s'allume en vert lorsqu'l'amplificateur est sous tension.
Témoin de mise en protection (Protec.): Il s'allume en rouge lorsqu'la amplificateur est en protection (Thermique ou court circuit).

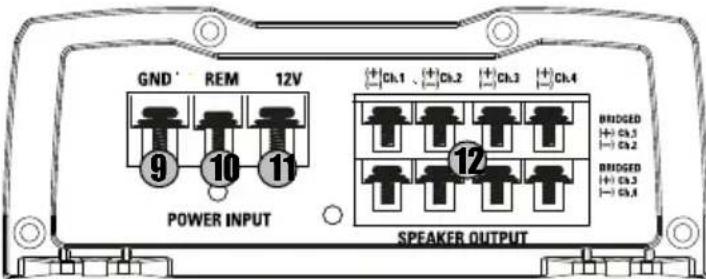

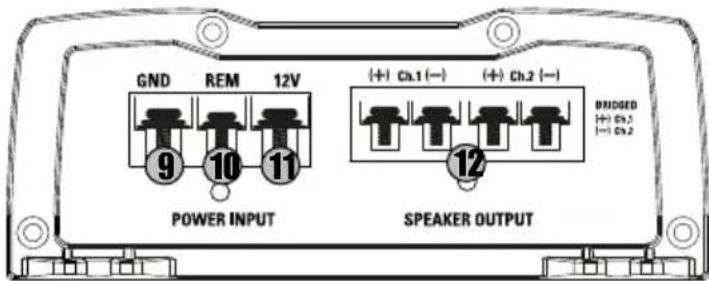

9 Connecteur de masse (GND) : C'est le bornier qui doit etre relié à la masse de votre vehicule. Une masse de très bonne qualite est indispensable. Il faut un contact de haute qualite avec vis et ecrous sur la tole a nu (enlever la peinture avec unerosse metallique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la meme section de cable pour la masse et pour l'alimentation 12V.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
11 Connecteur d'alimentation (12V): C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation à moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommende d'utiliser un cable 8 à 10mm² avec les MTX TX2275 et TX2450.
12 Connecteurs haut-parleurs (Speakers output): Connecter vos haut-parleur a ces borniers. Il faut respecter les phases pour obtenir la meilleure qualite sonore. Connecter les (+) des haut-parleurs aux (+) des amplis et les (-) des haut-parleurs aux (-) des amplis. Une inversion de polarite peut degrader le grave et la calidad sonore.

Mode ponte (BRIDGED): Suivre les indications marquées "BRIDGED" sur l'ampli.

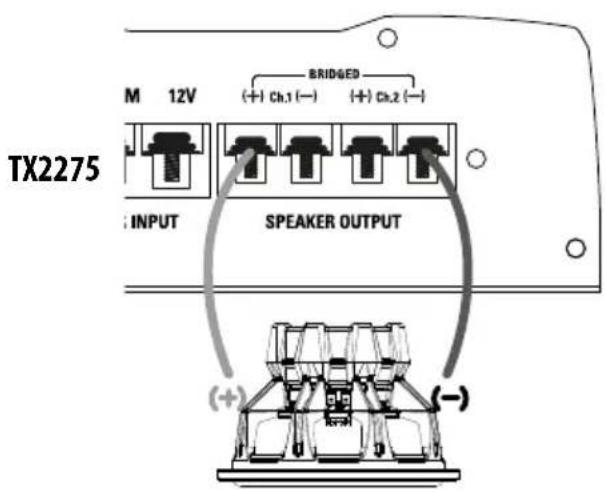

TX2275: Lors du pontage, utiliser la borne positive Ch.1 et la borne négative Ch.2.

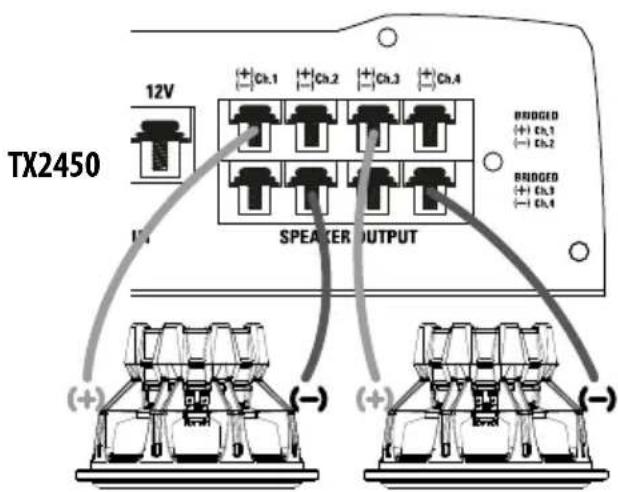

TX2450: Lors du pontage, pour les deux premiers canaux, utilisez la borne positive Ch.1 et la borne négative Ch.2. Pour les deux canaux suivants, prendre la borne positive Ch.3 et la borne négative Ch.4.

Attention: En mode ponté, impédance minimum = 4Ω.

Installation et montage :

MTX you recommend de faire appel à un installerateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager toute amplificateur, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche toute系统的se audio.

1. Deconnectez la masse de la batterie du vehicule.
2. Determinize the placement of your amplificateur MTX. Sa position ideale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
   Reperez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention a bien vérifier de ne pas percer dans le réserveir, dans une durite ou encore dans le systeme electrique du vehicule. Vous pouvez visser votre amplificateur.
3. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marque "12V" sur amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endommage pas. Attention à bien utiliser la section de cable recommandaee.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et cette vehicule en cas d'accident ou de court-circuit. Vous pouvez notamment connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour I'alimentation. Brancher la masse au connecteur marque "GND" sur I'amplificateur puis visser I'autre extrémite à la tole du vehicule.
6. Connectez un cable de commande d'illumage et d'extinction de votre source au bornier marqu "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se troue à l'arriere de votre source. Il est parfois marqu "remote" ou "power antenna".
7. Connectez des cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
8. Connectez les câbles des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter la polarité. Le "+" du haut parleur doit être connecté au "+" du bornier. Nous vous recommendons d'utiliser un cable de section minimum 4mm2.
9. Verifie tous les points de montage precedents, en particulier le cablage et les connexions. Si tout est en ordre, vous pouvez reconnectcer la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBLEMES

CAUSES

SOLUTIONS

Les 3 LED "Power" ne s'allument pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "Rem"

"12V" n'est pas allimenté en +12V Brancher du +12V au connecteur "12V"

"GRD" n'est pas connecté à la masse Brancher "GND" et vérifier la masse

Le fusible à la batterie a fondu Le changer et essayer de comprende pourquoi

Les 3 LED "Power" clignottent rouge Impedance trop basse (sous 2 ) Retirer le surnombe de haut-parleurs

L'ampli est en protection thermique Attendre que l'ampli refroidisse

La tension d'alimentation est trop haute Verifier la batterie et l'alternateur ou trop basse

Les 3 LED "Power" sont allumés rouge

Le volume sur la source est a zéro

Augmenter le volume sur la source

Mais il n'y a pas de son

Reprise les branchements

branchés (ou déconnectés)

Le "GAIN" est au minimum

Le processor est eteint

Tous les HP sont brulés

Son distordu

Le "GAIN" est régê trop haut

Balance inversée

Les cables RCA sont inversés

Niveau de grave faible

Vou n'utilise pas des subs MTX?

Le fusible claque

L'amplificateur est en panne

Monter le gain

Alimenter le processeur

Changer les HP

Le volume sur la source est trop fort

Réduire le "GAIN" sur l'amplificateur

Les cables HP sont inversés

Reprendre les cables RCA

Les haut-parleurs sont hors phase

Achetez des subs MTX

L'ampli est a fond

Retournez le en réparation

Baisser le volume sur la source

Reprendre les branchements en respectant la phase

Connector les HP en phase

Baisser le volume et/ou le gain

- Restons Connectés - support Technique :

mtxAudio.fr

[e-mail]

Exemples d'installations :

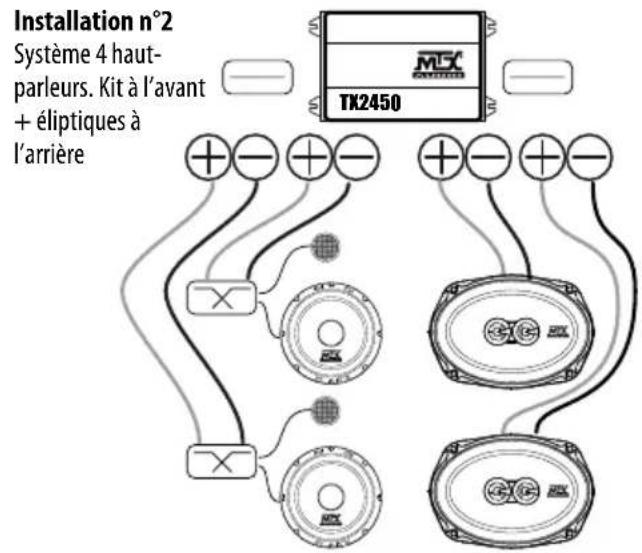

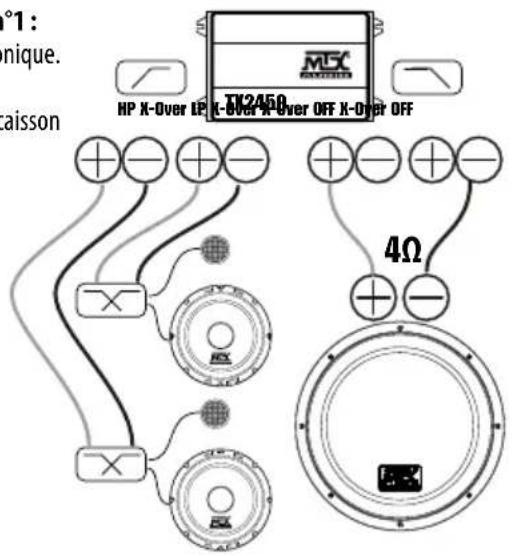

Installation n°1:
Système triphonique.
Kit à l'avant +
subwoofer ou caisson à l'arrière

Installation n°3:
Système 5 canaux.
Kit à l'avant + éliptiques à l'arrière + subwoofer ou caisson à l'arrière

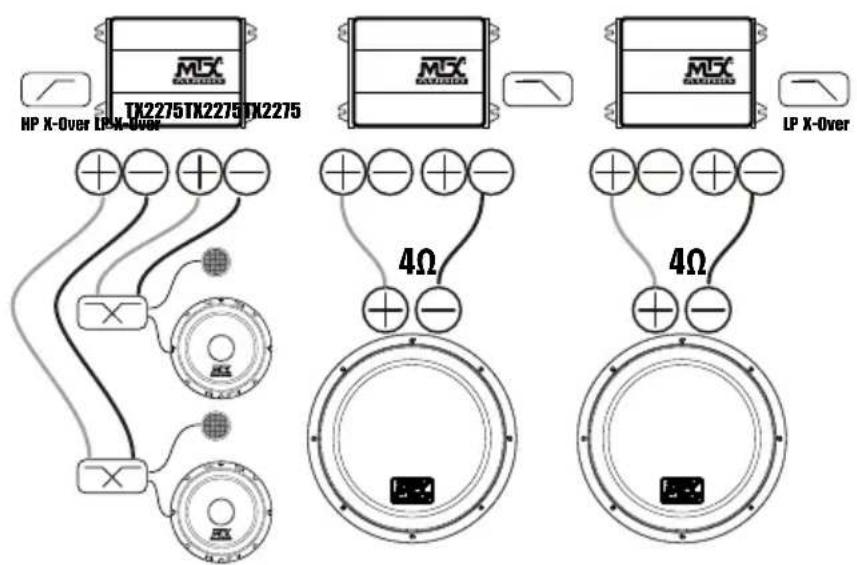

Installation n°4:
Système triphonique multi amplis.
Kit à l'avant + double subwoofer ou double caisson à l'arrête

Subwooers/caissons recommandés : TR12-04, TR12AV, RTE12AS, RTF10AS, RT12AT, RT10AS, RT12AV Haut-parleurs recommandés : TR/TRC/TRS, TX2, TX4, RTC/RTS
