TX2275 - Radio del coche MTX Audio - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de 2 canales Clase AB
Dimensiones	180 × 135 × 52 mm
Alimentación	12V CC (batería del vehículo)
Potencia certificada CEA2006 (2Ω)	2 × 110 W RMS (THD+N ≤ 1%)
Potencia certificada CEA2006 (4Ω)	2 × 75 W RMS (THD+N ≤ 1%)
Potencia certificada CEA2006 (puenteada 4Ω)	1 × 220 W RMS (THD+N ≤ 1%)
Filtro activo - Pasa Altos (HPF)	12 dB/oct, variable de 50 Hz a 120 Hz
Filtro activo - Pasa Bajos (LPF)	12 dB/oct, variable de 50 Hz a 120 Hz
Relación Señal/Ruido (1W)	> 74 dB
THD+N (1W)	≤ 0,18%
Respuesta en frecuencia (±1dB)	10 Hz - 60 000 Hz
Nivel de sensibilidad de entrada	200 mV a 6 V
Entradas	RCA (con adaptadores de alto nivel incluidos)
Salidas de altavoces	Bornes para 2 canales (puenteable)
Control remoto opcional	EBC-1 (ajuste de nivel de subwoofer)
Protección	Térmica y cortocircuito (LED rojo)
Instalación	Montaje plano, ventilación libre, conexión de masa y +12V directo a batería
Mantenimiento y limpieza	Paño seco, evitar líquidos y productos abrasivos
Seguridad	Desconectar la batería antes de la instalación; fusible a menos de 20 cm de la batería
Servicio técnico	[e-mail] / mtxAudio.fr

Preguntas frecuentes - TX2275 MTX Audio

¿Cómo conectar el amplificador TX2275?

Siga los pasos: 1) Desconecte la masa de la batería. 2) Fije el amplificador plano. 3) Conecte el cable de alimentación (12V) a la batería con un fusible. 4) Conecte la masa (GND) a la chapa desnuda. 5) Conecte el cable REM a la fuente. 6) Conecte las entradas RCA o de alto nivel. 7) Conecte los altavoces respetando la polaridad. 8) Vuelva a conectar la batería y ajuste la ganancia.

¿Qué hacer si los LED de encendido no se encienden?

Verifique que el conector REM recibe +12V, que la alimentación (12V) está conectada y que la masa (GND) es correcta. Si el fusible de la batería se ha fundido, reemplácelo después de identificar la causa.

¿Cómo ajustar la ganancia (sensibilidad)?

Gire el potenciómetro GAIN al mínimo. Aumente el volumen de la fuente a 3/4 del máximo. Suba el GAIN hasta escuchar distorsión, luego bájelo ligeramente. Este ajuste alinea la sensibilidad del amplificador con la fuente.

¿Cómo usar el filtro activo (HPF/LPF)?

El conmutador X-Over puede estar en LP (pasa bajos para subwoofer), HP (pasa altos para altavoces) o Off (banda ancha). Ajuste la frecuencia de corte entre 50 y 120 Hz según los altavoces utilizados.

¿Cómo conectar en modo puente (bridged)?

Use el borne positivo del canal 1 y el borne negativo del canal 2. La impedancia mínima en modo puente es de 4Ω. Asegúrese de que el conmutador X-Over esté ajustado correctamente.

¿Qué hacer si el sonido está distorsionado?

La ganancia puede ser demasiado alta. Bájela. Verifique también que los cables RCA no estén invertidos y que los altavoces estén en fase. Si la fuente es demasiado fuerte, reduzca el volumen.

¿Por qué el amplificador entra en protección (LED rojo)?

Esto puede deberse a una impedancia demasiado baja (menos de 2Ω), sobrecalentamiento, o una tensión de alimentación demasiado alta o baja. Espere a que se enfríe o verifique la batería y el alternador.

¿Puedo usar entradas de alto nivel?

Sí, si su fuente no tiene salidas RCA. Use los adaptadores incluidos: conecte los cables de altavoz de la fuente a los adaptadores, luego insértelos en los conectores High Inputs.

¿Cómo instalar el control remoto EBC?

El control remoto EBC-1 (opcional) se conecta al puerto Remote del amplificador. Permite ajustar el nivel del subwoofer a distancia. Siga las instrucciones proporcionadas con el accesorio.

¿Qué sección de cable usar?

MTX recomienda un cable de alimentación de 8 a 10 mm². Para los altavoces, use una sección mínima de 4 mm². La masa debe tener la misma sección que la alimentación.

MANUAL DE USUARIO TX2275 MTX Audio

Cabos de altifalantes invertidos

Bilancimiento al contrario

Ingressi RCA al contrario

Porcesor desunet oprit

Toate difuzzarele arse

lesire distorsionata

• Amplificador de 2 canales de classe AB
• Potencia de salute (certificado CEA2006) :
• 2x110W RMS a 2Ω y THD+N ≤1%
• 2x75W RMS a 4Ω y THD+N ≤1%
• 1x220W RMS a 4 y THD+N≤1%
• Filtrio Crossover :
• Filtrato Paso Alto de 12dB/octava variable de 50Hz-120Hz
• Filtro Paso Bajo de 12dB/occta variable de 50Hz - 120Hz
• Relación Señal/ruido (1W): >74dB
• Distorsión THD+Ruido (1W): ≤ 0,18%
• Respuesta en Frequencia (±1dB): 10Hz-60000Hz
• Maxima Senal de entrada : 6V
• Maxima Sensibilitad: 200mV
• Dimensiones: 180 × 135 × 52 ~mm

• Entradas de alta senal o potencia
  Controlremotopoptional

• Amplificador de 4 canales de classe AB

• Potencia de salute (certificado CEA2006):
• 4x75W RMS a 2Ω y THD+N ≤1%
• 4x50W RMS a 4Ω y THD+N ≤1%
• 2x150W RMS a 4Ω y THD+N ≤1%
• Filtrio Crossover :
• Filtrato Paso Alto de 12dB/octava variable de 50Hz-120Hz
• Filtrato Paso Bajo de 12dB/octava variable de 50Hz-120Hz
• Relación Señal/ruido (1W): >73dB
  Distorsión THD+Ruido (1W):≤0,2%
• Respuesta en Frequencia (±1dB): 10Hz-60000Hz
• Maxima Senal de entrada : 6V
• Maxima Sensibilitad : 200mV
• Dimensiones : 220x135x52mm
• Entradas de alta senal o potencia
  Control remotopcional

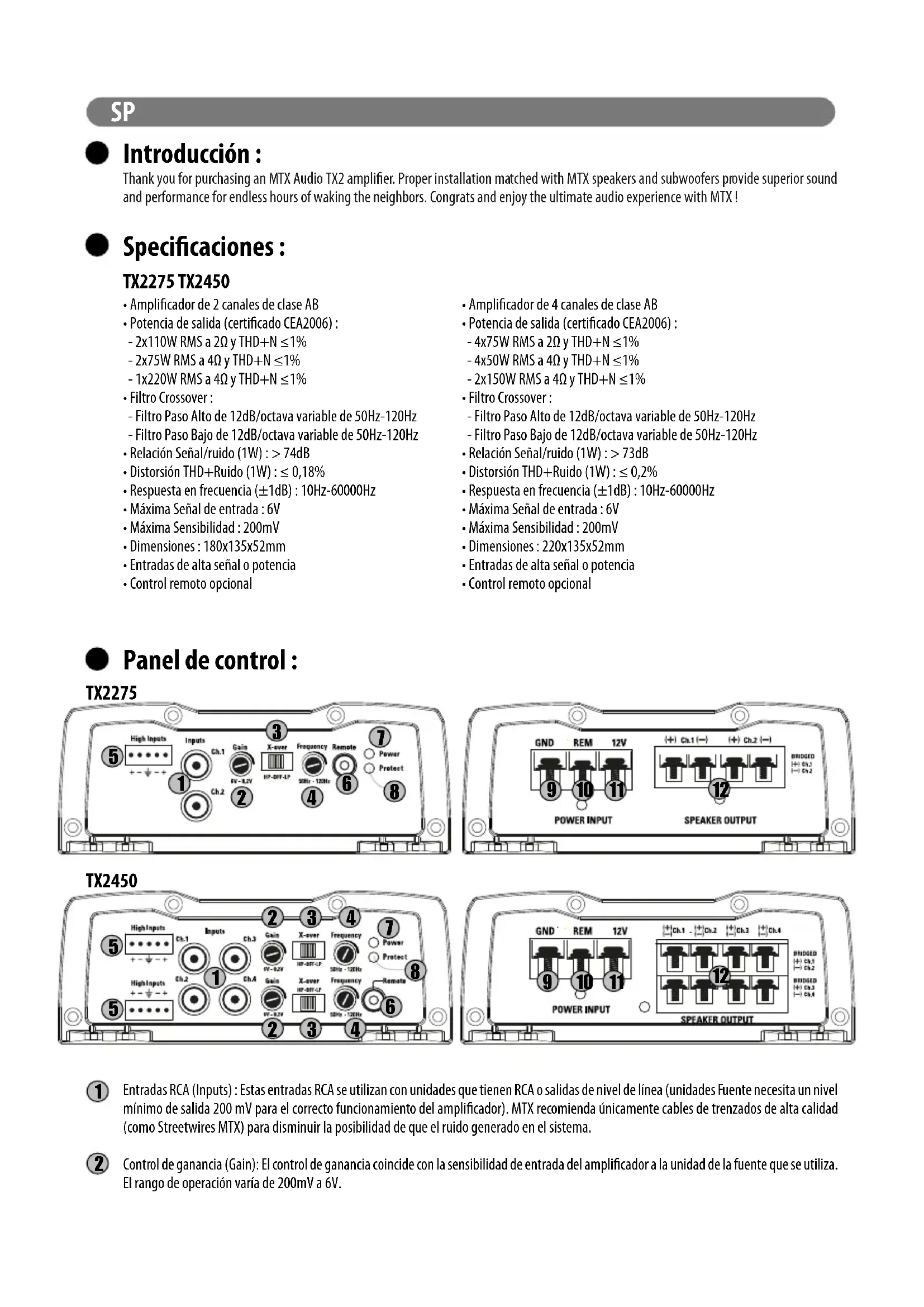

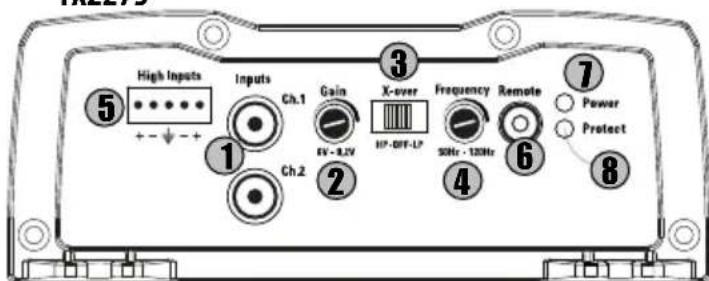

Panel de control:

TX2275

TX2450

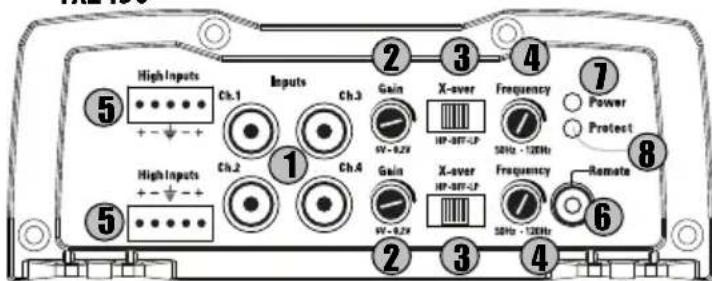

1 Entradas RCA (Inputs): Estas entradas RCA se utilizes con unidades queienen RCA o calidas de nivel de linea (unidades Fuente necesita un navel minimo de salute 200mV para el correcto functiOnamento del amplificador). MTX recomienda unicamente cables de trenzados de alta calidad (como Streetwires MTX) para disminuir la posibididad de que el ruido generado en el systema.
Control de ganancia (Gain): El control de ganancia coincide con la sensibility de entrada del amplificador a la unidad de la fuente que se utilizes. El rango de operacion varia de 200mV a 6V.

1. Gire el control de ganancia del amplificador totalmente hacía bajo (sentido antihorario).
2. Suba el control del volumen de launidad fuente hasta aproximadamente 3/4 del máximo.
3. Ajuste el control de ganancia del amplificador hasta que se produzca una distorsión audible.
4. Ajuste el control de ganancia hasta que desaparezca la distorsión audible.
5. El amplificador está ahora calibrado a la calidad de la unidad fuente.

3 Interruptor del filtro Paso-Bajo X-Over (X-over) :

• En direccion "LP" seactivar el bajo. Selección esta posición para un uso del amplificador solo con subwoofer.
• En posicion "HP" seactivar el bajo Paso Alto. Seleciones esta posicion para un uso del amplificador solo con altavoces convenciones.
• En posicion "Off" desactivar dicho filtro.

4 Control de fecuencia x-over (Frequency) :
Este control es uso para seleccionar la fecuencia de corte deseada. esta peut ser ajustada entre 50Hz y 120Hz .
5 Entradas de senal de alta o altavoz (High Inputs): Estas entradas se conectaran a las salidas de altavoz del auto-radio mediante cableado
Port Control de subwoofer (Remote): El mando de control de nivel del subwoofer (EBC) se conecta directamente a este puerto,@mñas que la propia EBC se pueda colocar enequalier parte del vehiculo para elajuste de la demanda de bajos. Atencion, el EBC es optional. Puede comprarlo por分开ado (Referencia : EBC-1).
Encender LED (Power): El LED verde se ilumina cuando el amplificador está encendido.
8 Proteccion del LED (Protec.): El LED se ilumina en rojo cuando el amplificador está en cortocircuito o la proteccion termica.

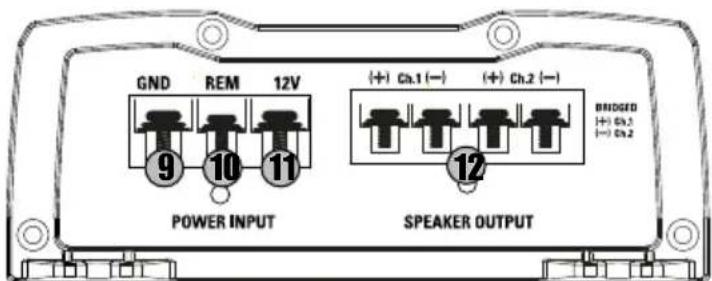

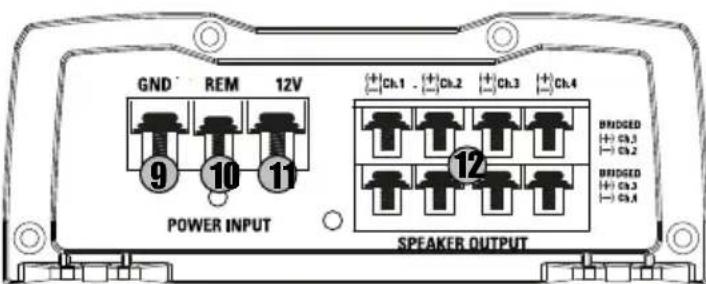

9 Terminal de masa (GND) : Se precise de una buena connexion de masa o negativo para un correcto funciona bajo el mismo diametro de cable que con el positivo. Conectelo a uno punto del chasis del vehiculo, elquel habra lijado para retirar la pintura y limpiado de sociedad. Ha de garantizar una buena conductividad.
Terminal Remoto (REM): Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el autoradio dispone de una calidad de remote marca como "remote" o "power antenna".
Terminal Power (12V):Esta es la entrada principal de alimentacion positiva,la cui se debe conectar directamente al terminal positivo de la bateria. Eviteasarle cablede alimentacion juntoacabledo RCA para evitarla intrusionedrudo.Es muyimportantequeasgurebienlas conexionesparaunasmaximasprestaciones.MTXrecomiendaeluso de cableminimo de 8 10mm^2 para elTX2275TX2450.
12 Los terminals de salute de altavoz (Speaker Output): Conexión de los altavoces a这些东西 terminales. La polaridad correcta, positivo apositivo (+/+) y negativo a negativo (-/-). La inversionión de la polaridad se degrada considerablemente el nivel bajo y la calidad del sonido. Modelo Puente:

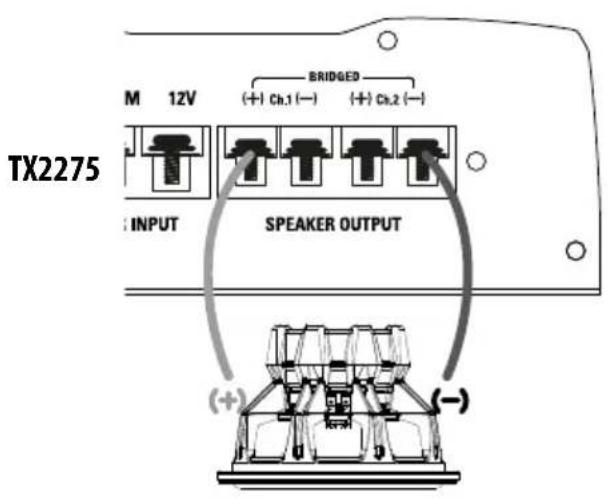

TX2275: Cuando la reduccion de la amplificador, utilise el terminal positivo Canal 1 y solo el terminal negativo canal 2.

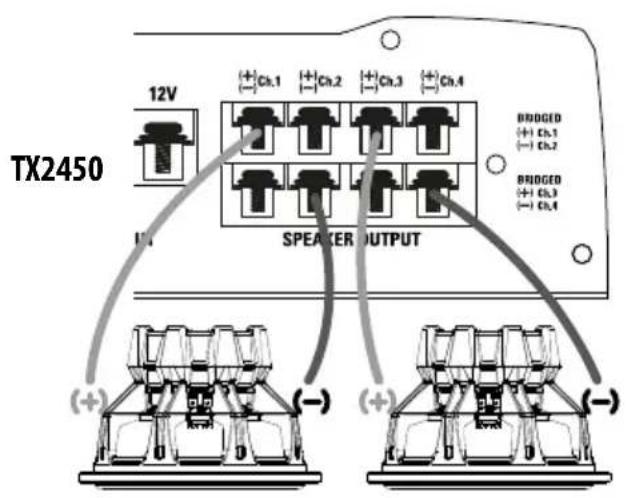

TX2450: Cuando la reduccion de la amplificador, para los dos primeros canales, utilise el terminal positivo Ch.1 y solo el terminal negativo Ch.2. Para los dos canales seguides, tomar el terminal positivo canal 3 y el terminal negativo Ch.4.

Advertencia: No cubrir el amplificador con una impedancia inferior a 4

- Instalación y montaje :

Instalación y montaje

MTX recomienda que un instalador autorizzato de MTX haga la instalacion de tu amplificador TERMINATOR. Qualquier variacion de las especillasaciones recomendadas en la connexion del amplificador podra darar seriamente el amplificador, altavoces y/o el systeme electrico del vehiculo. Por favor verifica dos times las conexiones antes de encender el systeme.

1. Desconecta el terminal negativo de la bateria del vehiculo.
2. Determinina el lugar de montaje del amplificador MTX. Recuerda queiene que haber suficiente ventilacion en la parte de los disipadores del amplificador para asegurar un Buen refrigeramento. Marca primo y bajo haz los agujerosonde iran montado el amplificador. Antes de thiso asegurate de que el cabledo del vehiculo, lineas de aire/gas, cables de freno, deposito de gasolina, etc...estan seguros y no interferiran en la instalacion.
3. Pasa un cable positivo de la bateria por el pasamuros utilizingando una arandela de plastico/goma o similar para evaporar que el cable se daene bajo a la superficie aflida del pasamuros. Pasa el cable al interior del vehiculo y conectalo al terminal +12V del amplificador. Deja el cable desconectado en la parte de la bateria. NOTEA
   : Aseguate de usar la correcta seccion de cable para los terminale spositivo y negativo (misma seccion)
4. Instala un fusible a 20 cms de la bateria. Este reducir el riesgo de dano a tí y tuvehicleo en caso de cortocircuito o accidente. Asegurate de qutar el fusible del portafusibles hasta que todas las conexiones esten hechas. Luego connecta el cable de alimentacion positivo al terminal positivo de la bateria.
5. Encuentra un buena punto de casa en el chasis del vehiculo y quita la pintura para ver el punto de contacto. Conecta el cable de casa a este punto y el(other al terminal negativo de alimentacion del amplificador MTX.
6. Conecta un cable remoto de encendido de tu fuente al terminal de remot del amplificador. Si la fuente noiene un terminal de remot especico, puedes aplicar la sealsal de alimentacion de la antenna de la fuente.
7. Conecte los cables de senal al amplificador; Hay dos modos de hacer llugar la senal a su amplificador MTX como ya se ha visto.
8. Para encontrar las(Maximas prestaciones,le sugerimos usar cableados RCA de alta calidad.
9. Si el auto-radio no dispone decretas RCA,use la entrada de alta del amplificador con un cable de la seccion adecauda.
10. Conecte los altavoces a su amplificador MTX using an cableado de la seccion correspondiente. Para trabajo en modo puente no utilise impedancias inferiores a 4 ohmios.
11. Verifica dos vezes tos los pasos previos de la instalacion, el cableado y las conexiones de los altavoces. Si todo es correcto, conecta el cable negativo de la bateria, pon el fusible en el portafusibles yodemos proeoder aajustar el amplificador.
    Note : Asegurate de que la ganancia del amplificador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes.

Posibles problemas relacionos :

Problema

Causa

SolutiOn

Falta de indication de LED Falta de indication de LED Suministra +12V al terminal

Falta de +12V en la connexion de alimentacion Suministra +12V al terminal

Falta o insuficiencia en la connexion a mesa Verifica la connexion a mesa

Fusible de alimentacion danado Reemplaza el fusible

POWER LED "ON", no salute Volumen de la fuente en off InIncrementa el volumen de la fuente

Conexión de altavoces no realizada Realiza la conexión de altavoces

Control de ganancia del amplificador OFF Sube ganancia

Unidades de procesado de senal OFF Sministra potencia al

procesador de senal

Todoos altavocedes dañados

Distorsión de salute

Volumen de la fuente demasiado alto

Baja volumen de la fuente

Ganancia de amplificador demasiado alta

Baja ganacia del amplificador

Cableado de altavoces con correcta orientacion

Balance invertido

Cableado L y R invertido

Cablea los altavoces con

Entradas de RCA invertidas

Invierte las entradas de RCA

El Bajo es debit

Polaridad de altavoces inverteida

Cablea los altavoces con

la polaridad correcta

Excesivo nivel de salute

- Stay Tuned - Soporte técnico :

mtxaudio.eu

[e-mail]

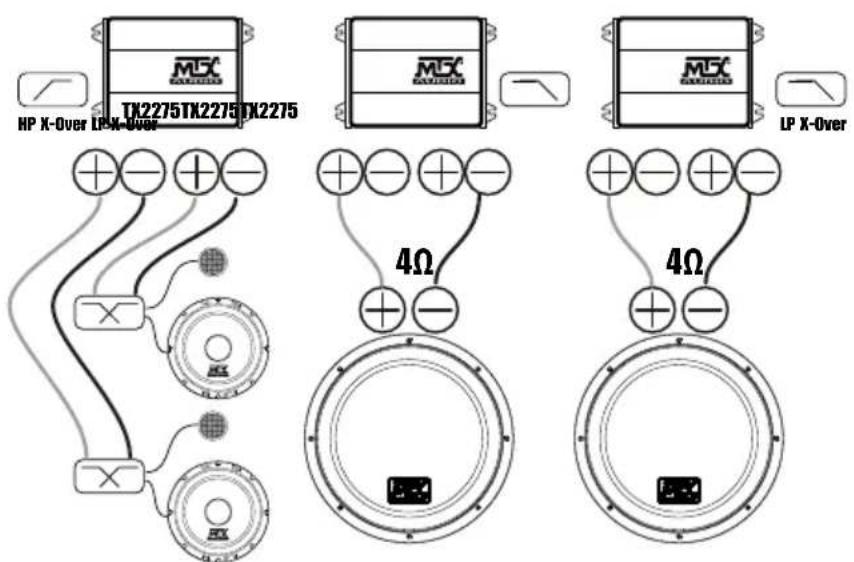

Ejmplos de instalacion :

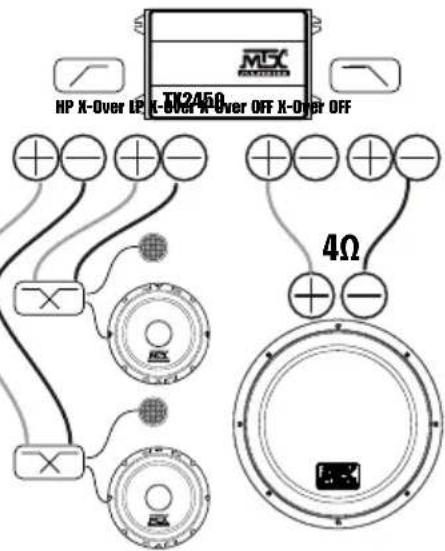

Instalacion n°1:
sistema de 3 canales.
sistema de Compo en
la parte delantera ^+ subwoofer/recinto
en la parte posterior.

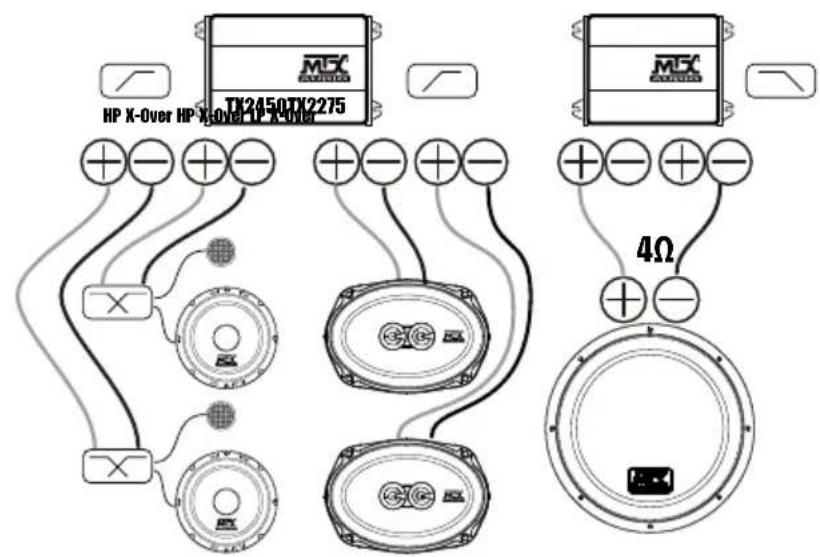

Instalacion n°3:
sistema de 5 canales.
sistema de Compo en la
parte delantera
+ coaxiales en la parte
posterior
+ Subwoofer / recinto
someta en la parte posterior

Instalacion n ^ 4:
Sistema de 3 canales
conmultiple amplificadores.
sistema de Compo en la
partedelantera
+ Subwoofer dual / recinto
somena en la parte posterior

Recomendadas subwooers/recintos:TR12-04,TR12AV,RTE12AS,RTF10AS,RT12AT,RT10AS,RT12AV Altavoces recomendados : any TR/TRC/TRS speakers, any TX2 speakers, any TX4 speakers, any RTC/RTS speakers
