Tipo de producto	Amplificador de audio de 5 canales
Marca	MTX Audio
Modelo	RFL5300
Clase de amplificación	Clase AB
Potencia de salida (canales 1-4)	4 x 120 W RMS a 2 Ω, 4 x 80 W RMS a 4 Ω
Potencia de salida (canal 5)	1 x 250 W RMS a 4 Ω, 1 x 370 W RMS a 2 Ω
Potencia en puente (canales 1-4)	2 x 240 W RMS a 4 Ω
Respuesta en frecuencia	10 Hz - 90 kHz (±1 dB)
Relación señal/ruido	> 98 dB (1 vatio)
Distorsión (THD+N)	≤ 0,05 % (1 vatio)
Sensibilidad de entrada (RCA)	200 mV - 6 V
Filtros activos	Paso alto (HPF), paso bajo (LPF), paso banda (BPF) - 12 dB/octava
Frecuencias de corte HPF (canales 1-2)	40 - 5000 Hz
Frecuencias de corte HPF (canales 3-4)	40 - 800 Hz
Frecuencias de corte LPF (canales 3-4)	800 - 5000 Hz
Frecuencias de corte LPF (canal 5)	40 - 800 Hz (24 dB/octava)
Conmutador de fase (canal 5)	0° o 180°
Control remoto	EBC (Control de graves externo) incluido
Dimensiones (L x An x Al)	626 x 204 x 59 mm
Alimentación	12 V DC
Conectores de entrada	RCA (3 pares)
Conectores de salida	Bornes de tornillo para altavoces

Preguntas frecuentes - RFL5300 MTX Audio

¿Qué hacer si el indicador Power (rojo) no se enciende?

Verifique que el conector REM recibe +12V y que el conector +BATT está alimentado. Controle también la masa y el estado del fusible.

¿Por qué el indicador Power está encendido pero no sale sonido?

Asegúrese de que el volumen de la fuente no esté en cero, que los cables de los altavoces estén conectados y que el ajuste Gain no esté al mínimo.

¿Cómo resolver un sonido distorsionado?

Reduzca el volumen de la fuente o disminuya el ajuste Gain del amplificador. Un Gain demasiado alto o un volumen de fuente excesivo provoca distorsión.

¿Qué hacer en caso de balance invertido (sonido descentrado)?

Verifique que los cables de los altavoces y los cables RCA estén conectados respetando las fases (+ y -). Invertir una conexión puede desplazar el balance.

¿Por qué el nivel de graves es bajo?

Asegúrese de que los altavoces estén en fase (respete las polaridades). Utilice subwoofers MTX para un rendimiento óptimo.

El fusible se funde a menudo, ¿qué hacer?

Verifique que no haya un cortocircuito. Reemplace el fusible por un modelo del mismo valor (nunca use un fusible más potente). Si el problema persiste, el amplificador puede estar defectuoso.

¿Cómo ajustar correctamente la ganancia (sensibilidad)?

Gire el potenciómetro Gain al mínimo. Con una canción dinámica, suba el volumen de la fuente a 3/4. Aumente el Gain hasta escuchar distorsión, luego bájelo ligeramente.

¿Cómo configurar los filtros paso alto y paso bajo?

Utilice los conmutadores y potenciómetros dedicados: active el filtro deseado (HPF o LPF) y ajuste la frecuencia de corte adecuada a sus altavoces (ej: 80 Hz para un subwoofer).

¿Cómo conectar el amplificador en modo puente (Bridge)?

Conecte el altavoz entre los bornes + y - indicados bajo 'Bridge'. Asegúrese de que la impedancia no sea inferior a 4 Ω. Use los canales 1-2 o 3-4 para el puente.

¿Cómo usar el control remoto EBC?

Conecte el control EBC incluido en el puerto previsto en la parte frontal del amplificador. Permite ajustar el nivel del subwoofer (canal 5) desde los asientos delanteros.

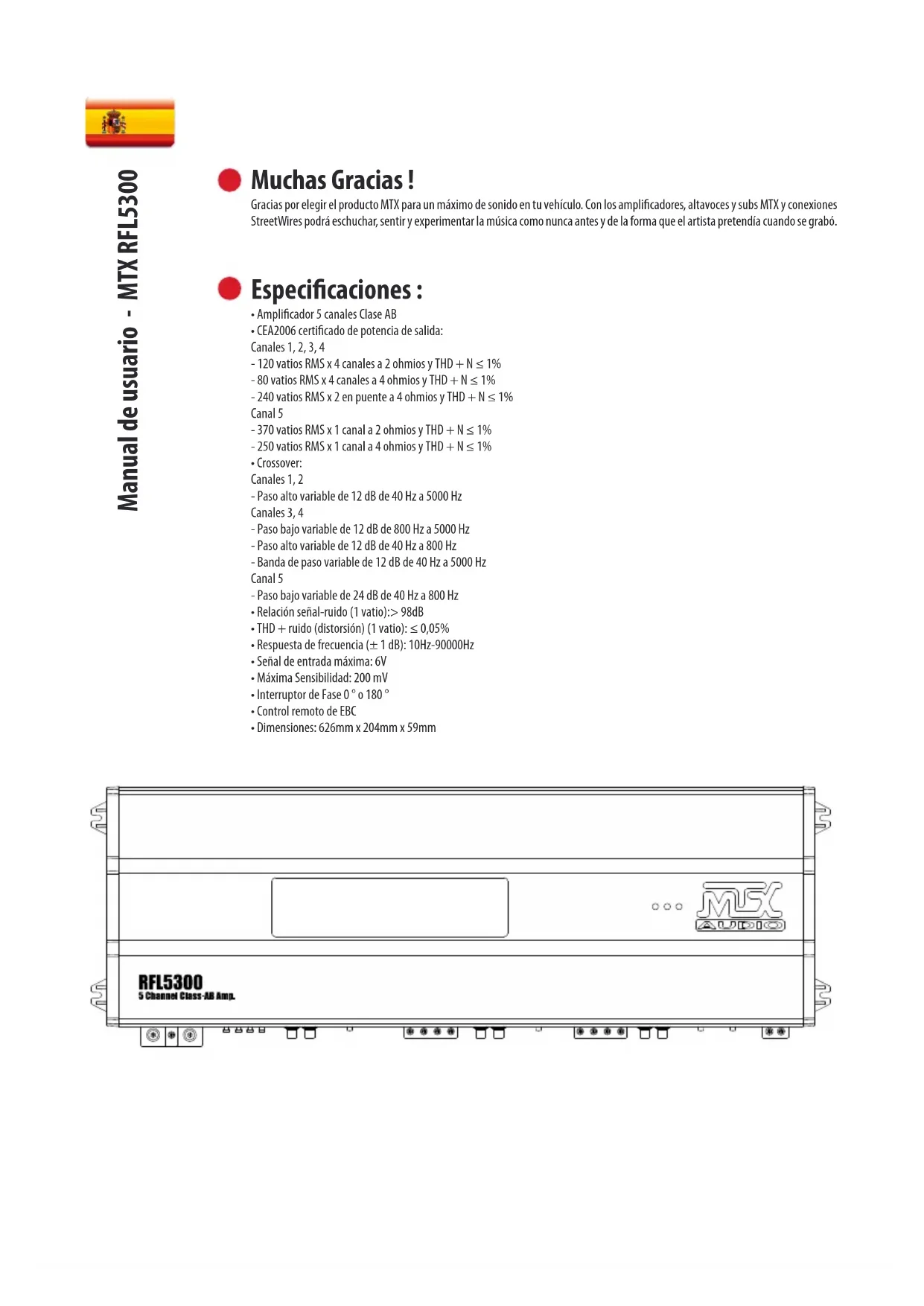

MANUAL DE USUARIO RFL5300 MTX Audio

Gracias por elegir el producto MTX para un máximo de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX y conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó.

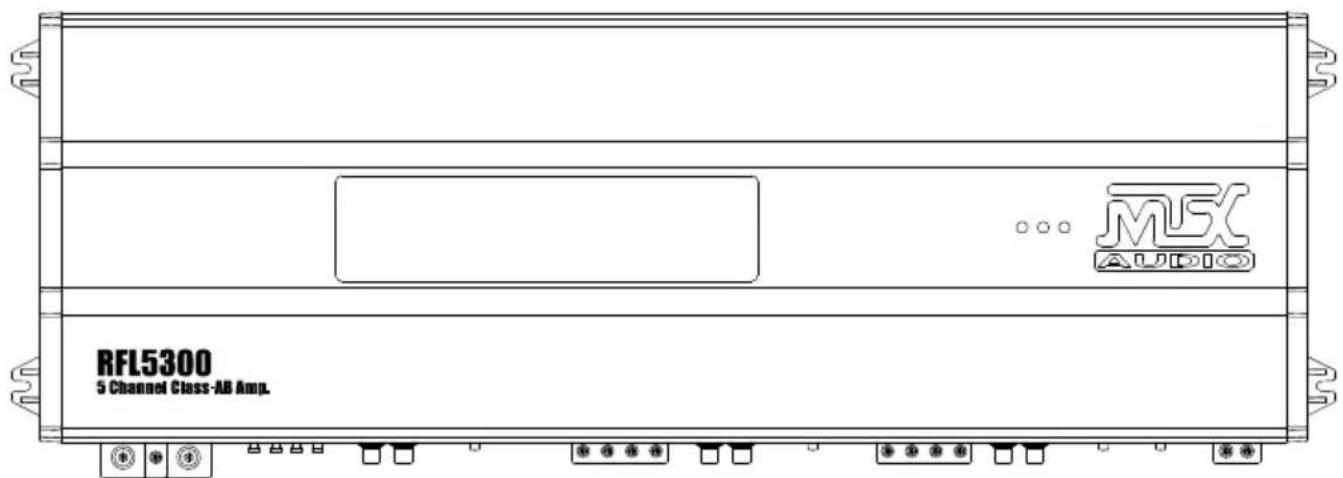

Especificaciones :

• Amplificador 5 canales Clase AB
• CEA2006 certificado de potencia de salida:
  Canales 1, 2, 3, 4
• 120 vatios RMS x 4 canales a 2 ohmios y THD + N ≤ 1%
• 80 vatios RMS x 4 canales a 4 ohmios y THD + N ≤ 1%
• 240 vatios RMS x 2 en puente a 4 ohmios y THD + N ≤ 1%
  Canal 5
• 370 vatios RMS x 1 canal a 2 ohmios y THD + N ≤ 1%
• 250 vatios RMS x 1 canal a 4 ohmios y THD + N ≤ 1%
  • Crossover:
  Canales 1, 2
• Paso alto variable de 12 dB de 40 Hz a 5000 Hz
  Canales 3,4
• Paso bajo variable de 12 dB de 800 Hz a 5000 Hz
• Paso alto variable de 12 dB de 40 Hz a 800 Hz
• Banda de paso variable de 12 dB de 40 Hz a 5000 Hz
  Canal 5
• Paso bajo variable de 24 dB de 40 Hz a 800 Hz
• Relación señal-ruido (1 vatio):> 98dB
• THD + ruido (distorsión) (1 vatio): ≤ 0,05%
• Respuesta de frecuencia (± 1 dB): 10Hz-90000Hz
• Señal de entrada máxima: 6V
• Máxima Sensibilidad: 200 mV
• Interruptor de Fase 0° o 180°
  • Control remoto de EBC
• Dimensiones: 626mm x 204mm x 59mm

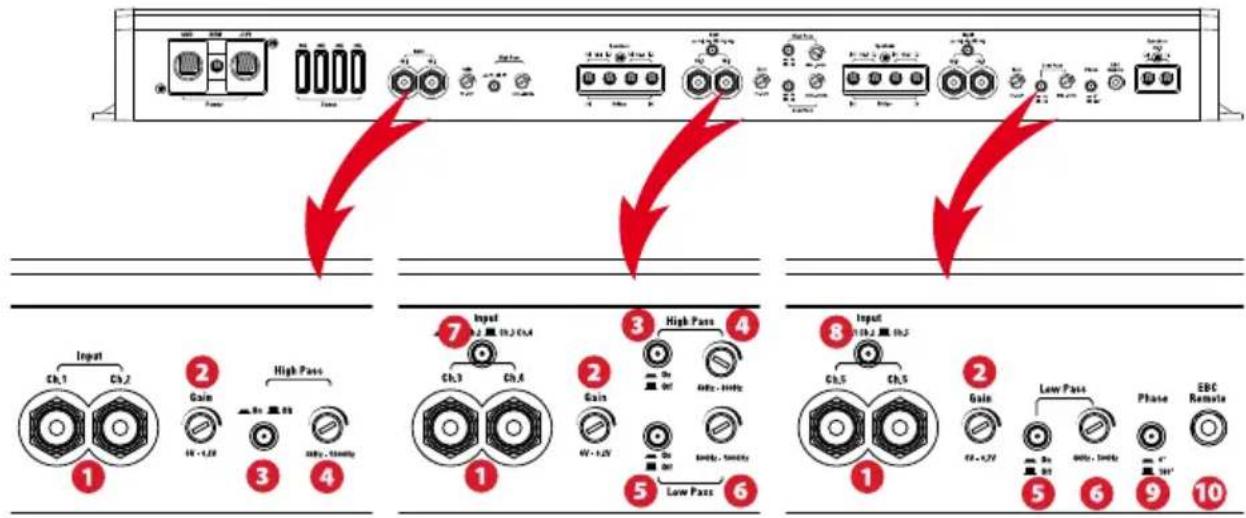

- Entradas y controles :

Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan salida de RCA o de línea. Se requiere una fuente de al menos una salida de 200mV para un correcto funcionamiento.

El uso de cables trenzados de alta calidad es recomendado para evitar que ruidos entren en el sistema.

2 Control de ganancia - Este control es usado para emparejar la sensibilidad de entrada a la fuente principal que estes usando. El rango de ganancia varía de 200mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplificador a cero (contrario a las agujas del reloj).
2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.
3. Ajusta subiendo el control de ganancia del amplificador hasta notar distorsión.
4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.
5. El amplificador está ahora calibrado con la salida de la fuente.

3 Switch x-over paso alto - Este switch es usado para activar o desactivar el x-over paso alto del amplificador. Cuando este switch está pulsado el filtro está "ON", sino está en "OFF".

4 Control de frecuencia x-over paso alto - Este control es usado para seleccionar la frecuencia de corte deseada. Ésta puede ser ajustada entre 40Hz y 5000Hz (Ch1, Ch2). Ésta puede ser ajustada entre 40Hz y 800Hz (Ch3, Ch4).

5 Switch x-over paso bajo - Este switch es usado para activar o desactivar el x-over paso bajo del amplificador. Cuando este switch está pulsado el filtro está "ON", sino está en "OFF".

6 Control de frecuencia x-over paso bajo - Este control es usado para seleccionar la frecuencia de corte deseada. Ésta puede ser ajustada entre 800Hz y 5000Hz (Ch3, Ch4). Ésta puede ser ajustada entre 40Hz y 800Hz (Ch5).

3 5 Paso banda: Si activas el el filtro paso alto (3) y paso bajo (5) a la vez conseguiremos un filtro paso banda para el medio rango. Se pueden ajustar las frecuencias de corte con los controles (4) y (6).

7 Interruptor de entrada: Si la unidad principal está equipado con 4 salidas RCA (2 delanteros y 2 traseros), utilice el ch-3 y ch 4 para conectar las 4 salidas RCA a la ch-1 ch 2 ch-3 ch 4 entradas RCA del amplificador. Si sólo 2 salidas RCA están disponibles en la unidad principal, utilice el modo -ch-1 y ch2 y conectar las salidas RCA a la entradas CH-1 y CH-2 del amplificador.

8 Interruptor de entrada 5: Si la unidad principal está equipado con una salida de subwoofer, si utiliza el modo ch-5 conecte el RCA de la salida del subwoofer a las entradas RCA ch-5 del subwoofer RCA del amplificador. Si no está disponible la salida de subwoofer desde la unidad principal utilizar el ch1 - ch2, entonces el canal 5 cogerá la señal de entradas desde el CH-1 y CH-2 del amplificador.

9 Control de fase - Para alinear los graves del Sub con los de tus vías delanteras, trata de variar la fase del subwoofer de 0° a 180°. Mantén la respuesta más potente de graves.

10 EBC (External Bass Control) - Este control remoto de nivel de sub puede ser instalado en cualquier localización dentro del vehículo para ajustes remotos. Este control está incluido.

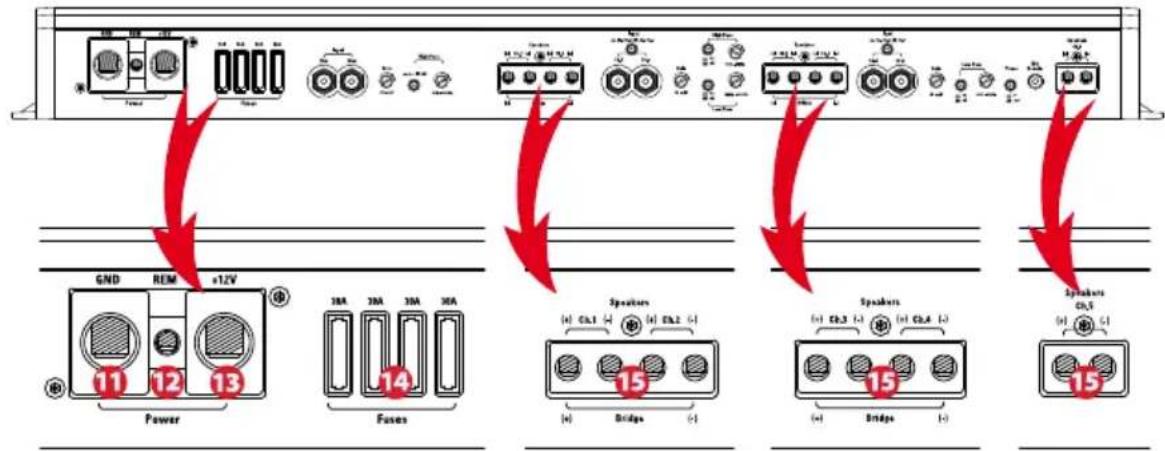

- Conexión de altavoces y alimentación :

11 Terminal de tierra - Una buena toma de tierra es requerida para que el amplificador opere correctamente. Un cable corto de la misma sección que el (+) debe ser conectado del terminal negativo al chasis del vehículo. Siempre se debe lijar cualquier superficie pintada donde se vaya a conectar para un buen contacto metálico al chasis.

12 Terminal remote - El amplificador puede ser encendido aplicándo 12V a este terminal. Normalmente este voltaje es suministrado desde la fuente mediante un cable etiquetado como "remote" o "antena eléctrica".

13 (+12) Terminales de alimentación - Esta es la principal entrada de potencia del amplificador y debe ser conectada directamente al terminal positivo de la batería. Ten cuidado cuando pases este cable por el vehículo. Trata de evitar pasarlo cable por el mismo lado que los de señal RCA de entrada del amplificador, de antena u otros equipos sensibles ya que la gran corriente que circula por este cable puede crear ruidos inductivos en nuestro sistema de audio. Es también muy importante tener una conexión buena para asegurarnos el máximo rendimiento. Recomendamos usar cable de alimentación de 50mm2 con el amplificador RFL5300.

14 Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor superior.

15 Terminales de los altavoces - Conecte los altavoces a estos terminales. Observe la polaridad de altavoces en todo el sistema. Una fase incorrecta puede resultar la pérdida de la respuesta de los graves y / o la mala calidad del sonido en general.

Modo Puente:

Cuando se puentea el amplificador, utilice el terminal positivo a la izquierda y sólo el terminal negativo de la derecha.

Advertencia: No puentear el amplificador con una impedancia inferior a 4 ohmios.

Advertencia: Channel 5 es un canal mono no use una impedancia inferior a 2 ohmios en este canal.

Instalación y montaje :

MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplificador. Cualquier variación de las especificaciones recomendadas en la conexión del amplificador podría dañar seriamente el amplificador, altavoces y/o el sistema eléctrico del vehículo. Por favor verifica dos veces las conexiones antes de encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.
2. Determina el lugar de montaje del amplificador MTX. Recuerda que tiene que haber suficiente ventilación en la parte de los disipadores del amplificador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el amplificador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas, cables de freno, depósito de gasolina, etc... están seguros y no interferirán en la instalación.
3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para evitar que el cable se dañe debido a la superficie afilada del pasamuros. Pasa el cable al interior del vehículo y conéctalo al terminal +BATT del amplificador. Deja el cable desconectado en la parte de la batería. NOTA: Asegurate de usar la correcta sección de cable para los terminales positivo y negativo (misma sección)
4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocircuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el cable de alimentación positivo al terminal positivo de la batería.
5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto. Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplificador MTX.

Instalación y montaje :

1. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplificador. Si la fuente no tiene un terminal de remote específico, puedes utilizar la señal de alimentación de la antena de la fuente.
2. Conecta los cables RCA de la fuente a las entradas RCA del amplificador. Asegurate de alejar o aislar los cables de señal de los de alimentación y los del vehículo. Usa cable trenzado de alta calidad en las conexiones para evitar la radioación e intrusión de ruido en nuestro sistema de audio.
3. Conecte los altavoces a los terminales de altavoz de su amplificador MTX utilizando el cable de altavoz calibre correcto. Dos canales puenteados pueden conducir una carga mínima de 4 ohmios de potencia máxima. Canal 5 puede manejar una carga mínima de 2 ohmios para la potencia máxima.
4. Verifica dos veces todos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a ajustar el amplificador.

Nota : Asegurate de que la ganancia del amplificador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes.

Posibles problemas encontrados :

Problema

Causa

Solución

Falta de indicación de LED Falta de +12V en la conexión de alimentación Suministra +12V al terminal

Falta de +12V en la conexión de alimentación Suministra +12V al terminal

Falta o insuficiencia en la conexión a masa Verifica la conexión a masa

Fusible de alimentación dañado Reemplaza el fusible

POWER LED "ON", no salida Volumen de la fuente en off Incrementa el volumen de la fuente

Conexión de altavoces no realizada Realiza la conexión de altavoces

Control de ganancia del amplificador OFF Sube ganancia

Unidades de procesado de señal OFF Suministra potencia al procesador de señal

Todos los altavoces dañados Reemplaza los altavoces

Distorsión de salida Volumen de la fuente demasiado alto

Baja volumen de la fuente

Ganancia de amplificador demasiado alta

Baja ganancia del amplificador

Balance invertido

Cableado Ch1 y Ch2 invertido

Cableado de altavoces con correcta

Cableado Ch3 y Ch4 invertido

orientación

Entradas de RCA invertidas Inversión de las entradas de RCA

El Bajo es debil

Polaridad de altavoces invertida

Cablea los altavoces con la polaridad correcta

Excesivo nivel de salida

Baja el volumen

Amplificador defectuoso

Enviar al servicio técnico

Cómo estar Sintonizado :

Reglaje si intrari :

