| Tipo de produto | Amplificador de áudio 5 canais |
| Marca | MTX Audio |
| Modelo | RFL5300 |
| Classe de amplificação | Classe AB |
| Potência de saída (canais 1-4) | 4 x 120 W RMS em 2 Ω, 4 x 80 W RMS em 4 Ω |
| Potência de saída (canal 5) | 1 x 250 W RMS em 4 Ω, 1 x 370 W RMS em 2 Ω |
| Potência em ponte (canais 1-4) | 2 x 240 W RMS em 4 Ω |
| Resposta em frequência | 10 Hz - 90 kHz (±1 dB) |
| Relação sinal/ruído | > 98 dB (1 Watt) |
| Distorção (THD+N) | ≤ 0,05% (1 Watt) |
| Sensibilidade de entrada (RCA) | 200 mV - 6 V |
| Filtros ativos | Passa-alta (HPF), passa-baixa (LPF), passa-banda (BPF) - 12 dB/oitava |
| Frequências de corte HPF (canais 1-2) | 40 - 5000 Hz |
| Frequências de corte HPF (canais 3-4) | 40 - 800 Hz |
| Frequências de corte LPF (canais 3-4) | 800 - 5000 Hz |
| Frequências de corte LPF (canal 5) | 40 - 800 Hz (24 dB/oitava) |
| Comutador de fase (canal 5) | 0° ou 180° |
| Controle remoto | EBC (External Bass Control) incluído |
| Dimensões (C x L x A) | 626 x 204 x 59 mm |
| Alimentação | 12 V DC |
| Conectores de entrada | RCA (3 pares) |
| Conectores de saída | Bornes de parafuso para alto-falantes |
Perguntas frequentes - RFL5300 MTX Audio
Perguntas dos utilizadores sobre RFL5300 MTX Audio
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Rádio de carro em formato PDF gratuitamente! Encontre o seu manual RFL5300 - MTX Audio e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. RFL5300 da marca MTX Audio.

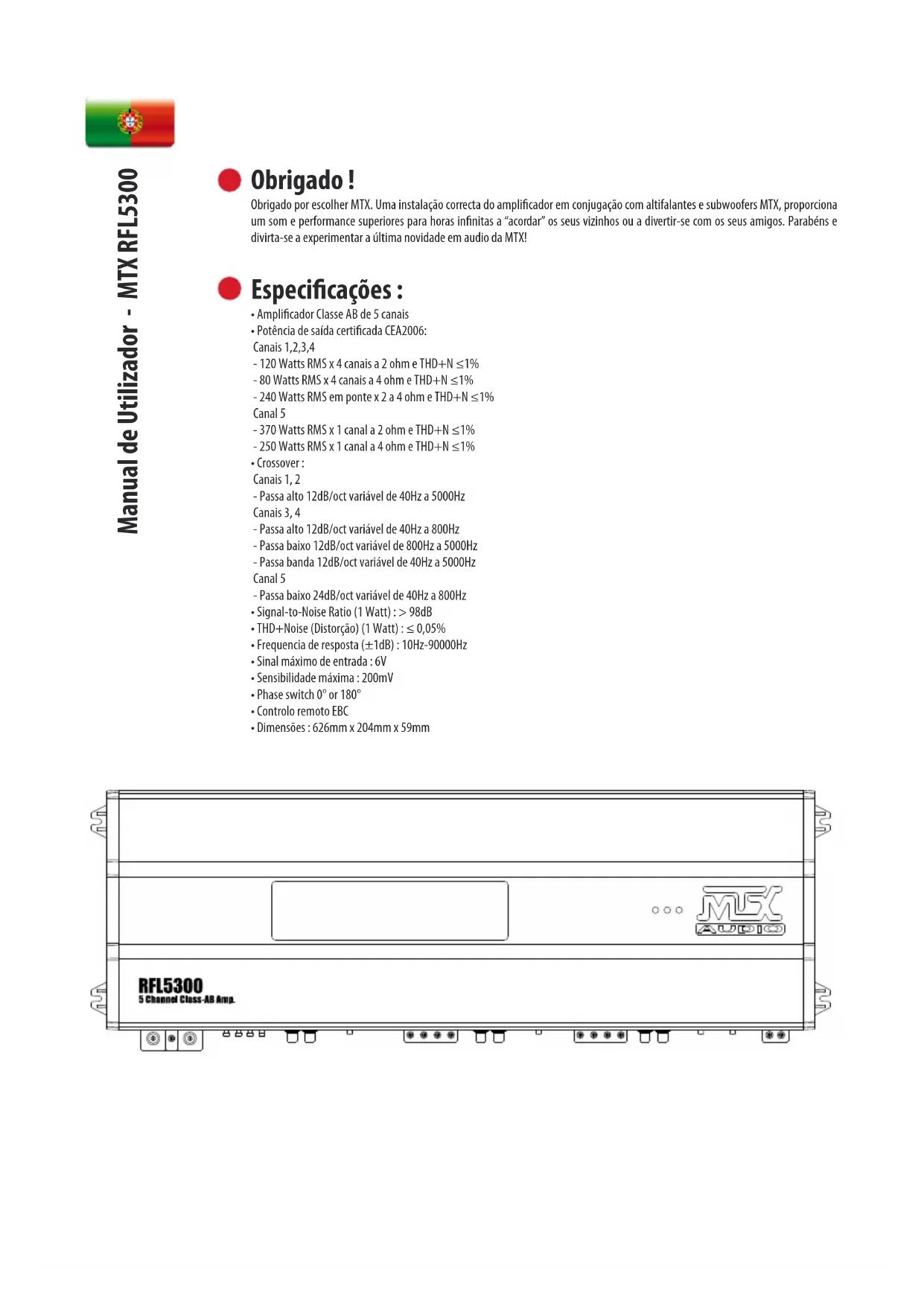

MANUAL DE UTILIZADOR RFL5300 MTX Audio
Obrigado por escolher MTX. Uma instalação correcta do amplificador em conjugação com altifalantes e subwoofers MTX, proporciona um som e performance superiores para horas infinitas a “acordar” os seus vizinhos ou a divertir-se com os seus amigos. Parabéns e divirta-se a experimentar a última novidade em audio da MTX!

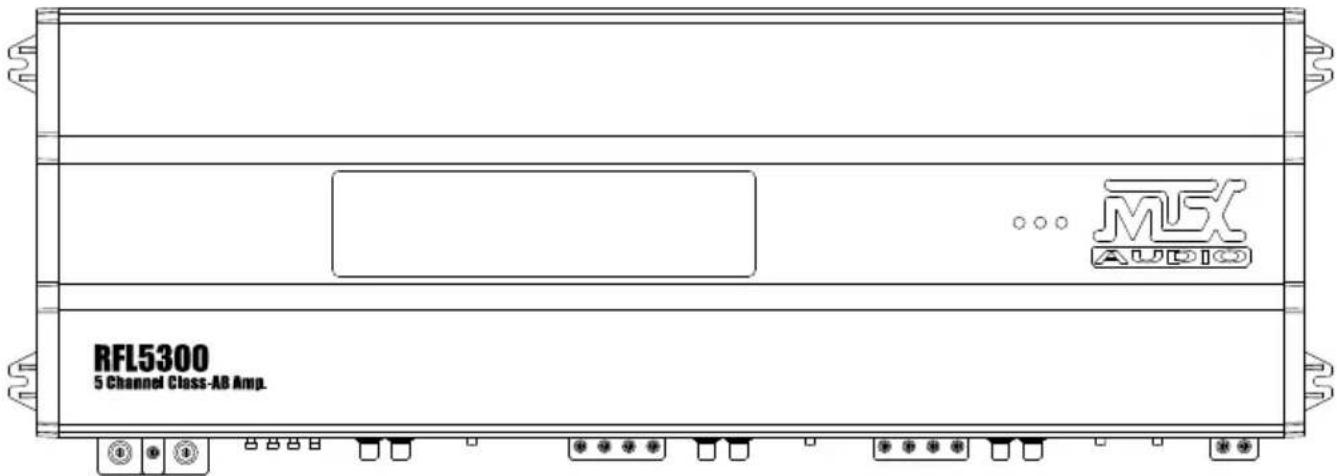

Especificações :
- Amplificador Classe AB de 5 canais
- Potência de saída certificada CEA2006:
Canais 1,2,3,4 - 120 Watts RMS x 4 canais a 2 ohm e THD+N ≤1%
- 80 Watts RMS x 4 canais a 4 ohm e THD+N ≤1%
- 240 Watts RMS em ponte x 2 a 4 ohm e THD+N ≤1%
Canal 5 - 370 Watts RMS x 1 canal a 2 ohm e THD+N ≤1%
- 250 Watts RMS x 1 canal a 4 ohm e THD+N ≤1%
• Crossover :
Canais 1,2 - Passa alto 12dB/oct variável de 40Hz a 5000Hz
Canais 3,4 - Passa alto 12dB/oct variável de 40Hz a 800Hz
- Passa baixo 12dB/oct variável de 800Hz a 5000Hz
- Passa banda 12dB/oct variável de 40Hz a 5000Hz
Canal 5 - Passa baixo 24dB/oct variável de 40Hz a 800Hz
• Signal-to-Noise Ratio (1 Watt) : > 98dB - THD+Noise (Distorção) (1 Watt): ≤ 0,05%
- Frequencia de resposta (±1dB): 10Hz-90000Hz
- Sinal máximo de entrada : 6V
- Sensibilidade máxima : 200mV
- Phase switch 0^ or 180^
• Controlo remoto EBC - Dimensões : 626mm x 204mm x 59mm
Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 200mV. O uso de cabos RCA de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema.
2
Controlo de ganho - Este controlo é usado para adaptar a sensibilidade de entrada do amplificador à unidade fonte que está a usar. A gama de operação varia entre 200mV e 6V.
Ajustando o ganho :
1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)
2. Suba o controlo de volume da fonte até cerca de 3/4 do máximo.
3. Ajuste para cima o controlo de ganho do amplificador até que ocorra distorção audível.
4. Ajuste para baixo o controlo de ganho do amplificador até que a distorção audível desapareça.
5. O amplificador está agora calibrado para a saída da unidade fonte.
3 Comutador do filtro passa altos - Este comutador liga e desliga o divisor activo passa altos do amplificador. Prima para ligar- ON.
4 Controlo de frequências do filtro passa altos - Use este controlo para seleccionar a desejada frequência do filtro entre 40Hz e 5000Hz (Ch1, Ch2). Use este controlo para seleccionar a desejada frequência do filtro entre 40Hz e 800Hz (Ch3, Ch4).
5 Comutador do filtro passa baixos - Este comutador liga e desliga o divisor activo passa baixos do amplificador. Prima para ligar- ON.
6 Controlo de frequências do filtro passa baixos - Use este controlo para selecionar a desejada frequência do filtro entre 800Hz e 5000Hz (Ch3, Ch4). Use este controlo para selecionar a desejada frequência do filtro entre 40Hz e 800Hz (Ch5).
3 5 Passa Band: Colocando em "ON" os filtros passa baixos (3) e passa altos (5) ao mesmo tempo, obtem um filtro passa banda para woofers rápidos ou médios. Pode afinar o filtro com os controlos de frequência (4) e (6).
7 Comutador de entrada: Se a unidade principal está equipado com 4 saídas RCA (2 dianteiras e 2 traseiras), use o modo de 4 canais 3 canais e conecte as 4 saídas RCA às entradas RCA ch-1 ch-2 ch-3 ch-4 do amplificador. Se apenas 2 saídas RCA estão disponíveis a partir do auto-rádio, use o modo de ch-1 ch-1 e conecte as saídas RCA às entradas ch-1 ch-2 do amplificador.
8 Comutador de entrada canal 5: se o auto-rádio está equipado com uma saída par um subwoofer dedicado, utilize o modo ch-5 e conecte o RCA de saída do subwoofer à entrada RCA ch-5 do amplificador. Se não existir nenhuma saída para subwoofer dedicado no auto-rádio, utilize o modo ch-1 ch-2. o canal 5 irá obter o sinal das entradas RCA ch-1 ch-2 do amplificador.
9 Comutador de fase - Para conjugar perfeitamente os graves do seu sub com os altifalantes frontais, comute a fase do seu subwoofer entre 0° e 180°. Escolha a resposta com mais graves.
10 Porta EBC (External Bass Control) - Ligue aquí o controlo remoto de subwoofer. (comando incluído).

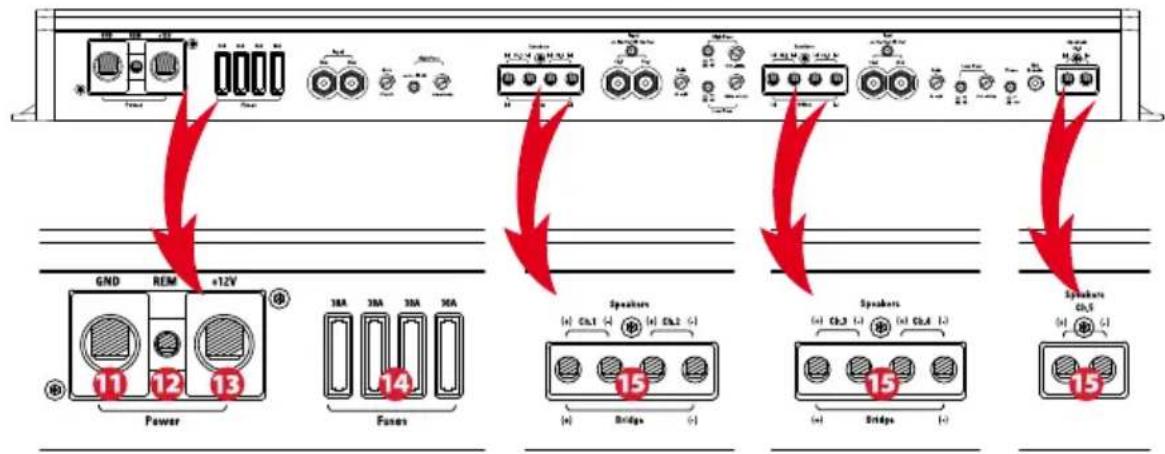

- Conexões de alimentação e de altifalantes :
11 Terminal de massa – Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do cabo de alimentação deve ser usado para conectar o terminal de massa directamente ao chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde fizer a ligação de massa.
12 Terminal remoto - 0 amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um fio do auto-rádio "remote" ou "electric antenna".
13 (+12V) Terminal de Alimentação - Esta é a entrada de potência no amplificador e deve se ligada directamente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente fluindo por este cabo pode induzir ruído para dentro do seu sistema. É também muito importante ter uma coneção de qualidade para a máxima performance. Recomendamos o uso de cabo de 50mm2 com o MTX RFL5300.
14 Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
15 Terminais de altifalantes - Conecte os seus altifalantes a estes terminais. Certifique-se que observa a polaridade ao longo do sistema. Coneções de fase erradas podem resultar numa perda de graves e/ou pobre qualidade de som em geral.
Modo em ponte : quando optar por este modo de instalação, utilize o terminal esquerdo positivo e o terminal direito negativo.
AVISO: Não utilize o modo bridge (ponte) com uma impedância inferior a 4ohm.
AVISO: Canal 5 é um canal mono e não deve ser utilizado com uma impedância inferior a 2 ohm (neste canal).
Instalação & Montagem :
A MTX recomenda que proceda à instalação do seu novo amplificador através de um agente autorizado MTX.
Qualquer desvio das especificações de instalação recomendadas pode causar prejuízo grave ao amplificador, altifalantes e/ou sistema eléctrico do veículo. Por favor verifique muito bem as conecções antes de ligar o sistema.
- Desconecte o terminal negativo da bateria do veículo.
- Determine o local de montagem do seu amp MTX. Deve haver suficiente fluxo de ar pelo dissipador, para assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veículo, asim como tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX.
- Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas. Passe pelo interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria.
Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo. - Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivamente o risco de graves problemas. Até que todas as coneções estejam completas e verificadas, o quebra circuitos deve estar em Off ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.
- Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX.
Instalação & Montagem :
- Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada.
- Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplificador MTX. Certifique-se que os cabos passam afastados de cabos de alimentação ou do veículo. Use cabos de par entrançado de qualidade para evitar a entrada de ruído no sistema.
- Ligue os seus altifalantes aos terminais do seu amplificador MTX utilizando o cabo de coluna com a dimensão/secção correcta. Dois canais em ponte podem conduzir a uma carga mínima de 4ohm para potência máxima. Canal 5 pode conduzir a uma carga mínima de 2 ohm para potência máxima.
- Faça uma verificação dupla a todos os passos anteriores, em particular as coneções de cabalagem. Se tudo estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusíveis e inicie o ajuste do amplificador.
Nota : Certifique-se que o controlo de ganho do amplificador está mesmo no mínimo(contra ponteiros do relógio) antes de iniciar o processo de ajustes.
Resolução de problemas :
Problema
Causa
Solução
Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal Sem +12V na conecção de alimentação Ligue +12V ao terminal Conecção de massa insuficiente Verifique a conecção de massa Fusível de alimentação queimado Substitua fusível
LED de alimentação on, sem saída Volume on, unidade fonte off Aumente o volume na unidade fonte Verifique coneções de altifalantes Faça as coneções de altifalantes Controlo de ganho do amplificador em off Aumente o ganho Unidade de processamento de sinal em off Aplique alimentação no processador de sinal Altifalantes queimados Substitua altifalantes
Saída distorcida Volume da unidade fonte demasiado alto Ganho do amplificador demasiado alto Baix
Baixe o volume da unidade fonte
Balanço invertido
Altifalantes ligados com Ch3 + Ch4 trocado Entradas RCA invertidas
Baixe o ganho do amplificador
Ligue altifalantes com a orientação
Baixos fracos
Altifalantes ligados fora de fase
Ligue altifalantes com a fase
correcta
Não usando woofers MTX
Adquira woofers MTX
Queimando fusíveis
Amplificador com defeito
Níveis de saída excessivos
Entregue em assistência
Baixe o volume
