Tip produs	Amplificator audio 5 canale
Marcă	MTX Audio
Model	RFL5300
Clasă de amplificare	Clasa AB
Putere de ieșire (canalele 1-4)	4 x 120 W RMS la 2 Ω, 4 x 80 W RMS la 4 Ω
Putere de ieșire (canalul 5)	1 x 250 W RMS la 4 Ω, 1 x 370 W RMS la 2 Ω
Putere în punte (canalele 1-4)	2 x 240 W RMS la 4 Ω
Răspuns în frecvență	10 Hz - 90 kHz (±1 dB)
Raport semnal/zgomot	> 98 dB (1 Watt)
Distorsiune (THD+N)	≤ 0,05% (1 Watt)
Sensibilitate de intrare (RCA)	200 mV - 6 V
Filtre active	Trecere-înalt (HPF), trecere-jos (LPF), trecere-bandă (BPF) - 12 dB/octavă
Frecvențe de tăiere HPF (canalele 1-2)	40 - 5000 Hz
Frecvențe de tăiere HPF (canalele 3-4)	40 - 800 Hz
Frecvențe de tăiere LPF (canalele 3-4)	800 - 5000 Hz
Frecvențe de tăiere LPF (canalul 5)	40 - 800 Hz (24 dB/octavă)
Comutator de fază (canalul 5)	0° sau 180°
Comandă la distanță	EBC (External Bass Control) inclusă
Dimensiuni (L x l x H)	626 x 204 x 59 mm
Alimentare	12 V CC
Conectori de intrare	RCA (3 perechi)
Conectori de ieșire	Borne cu șuruburi pentru difuzoare

Întrebări frecvente - RFL5300 MTX Audio

Ce fac dacă ledul Power (roșu) nu se aprinde?

Verificați dacă conectorul REM primește +12V și dacă conectorul +BATT este alimentat. Controlați de asemenea masa și starea siguranței.

De ce ledul Power este aprins dar nu iese niciun sunet?

Asigurați-vă că volumul sursei nu este la zero, că cablurile difuzoarelor sunt conectate și că reglajul Gain nu este la minim.

Cum se rezolvă un sunet distorsionat?

Reduceți volumul sursei sau micșorați reglajul Gain al amplificatorului. Un Gain prea ridicat sau un volum sursă excesiv provoacă distorsiunea.

Ce fac în caz de balanță inversată (sunet descentrat)?

Verificați dacă cablurile difuzoarelor și cablurile RCA sunt conectate respectând fazele (+ și -). Inversarea unei conexiuni poate deplasa balanța.

De ce nivelul de bas este slab?

Asigurați-vă că difuzoarele sunt în fază (respectați polaritățile). Utilizați subwoofere MTX pentru performanțe optime.

Siguranța se arde des, ce fac?

Verificați dacă nu există un scurtcircuit. Înlocuiți siguranța cu un model de aceeași valoare (nu folosiți niciodată o siguranță mai puternică). Dacă problema persistă, amplificatorul poate fi defect.

Cum se reglează corect câștigul (sensibilitatea)?

Rotiți potențiometrul Gain la minim. Cu o melodie dinamică, ridicați volumul sursei la 3/4. Creșteți câștigul până auziți distorsiune, apoi micșorați-l ușor.

Cum se configurează filtrele trece-înalt și trece-jos?

Utilizați comutatoarele și potențiometrele dedicate: activați filtrul dorit (HPF sau LPF) și reglați frecvența de tăiere adaptată difuzoarelor dvs. (ex: 80 Hz pentru un subwoofer).

Cum se conectează amplificatorul în mod punte (Bridge)?

Conectați difuzorul între bornele + și - indicate sub 'Bridge'. Asigurați-vă că impedanța nu este mai mică de 4 Ω. Utilizați canalele 1-2 sau 3-4 pentru punte.

Cum se folosește comanda la distanță EBC?

Conectați comanda EBC furnizată la portul prevăzut în fața amplificatorului. Aceasta permite reglarea nivelului subwooferului (canalul 5) de pe locurile din față.

MANUAL DE UTILIZARE RFL5300 MTX Audio

Va multumim pentru achizitionarea unui amplificator audio MTX High-End. Instalarea corectă, impreuna cu difuzoarele și subwooferele MTX va vor oferi un sunet si o performanta de exceptie pentru nenumarate ore de trezire a vecinilor. Felicitări și sa vă bucurați de inalta experiența audio cu MTX!

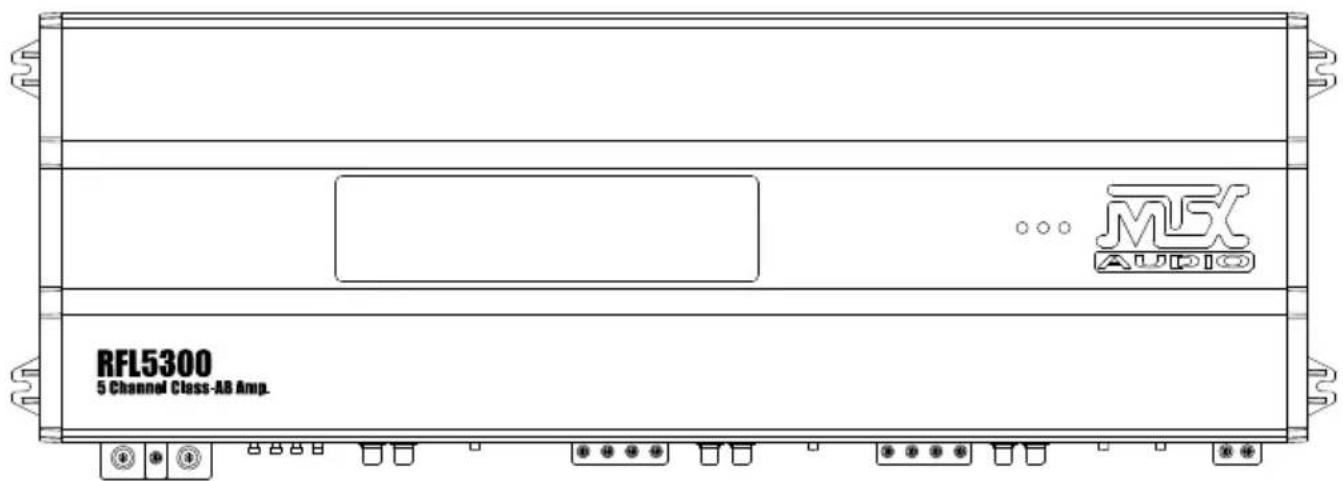

Specificatii :

• Amplificator 5 canale Clasa-AB
- Putere de iesire certificata CEA2006 :
Canale 1, 2, 3, 4
- 120 Watts RMS x 4- canale la 2 ohmi si THD+N ≤1%
- 80 Watts RMS x 4- canale la 4 ohmi si THD+N ≤1%
- 240 Watts RMS in punte x 2 la 4 ohmi si THD+N ≤1%
Canalul 5
- 370 Watts RMS x 1-canal la 2 ohmi si THD+N ≤1%
- 250 Watts RMS x 1-canal la 4 ohmi si THD+N ≤1%
• Crossover :
Canalele 1,2
- High pass 12dB/oct variabil de la 40Hz la 5000Hz
Canalele 3,4
- Low pass 12dB/oct variabil de la 800Hz la 5000Hz
- High pass 12dB/oct variabil de la 40Hz la 800Hz
- Band pass 12dB/oct variabil de la 40Hz la 5000Hz
Canalul 5
- Low pass 24dB/oct variabil de la 40Hz la 800Hz
• Raportul semnal/zgomot (1 Watt) : > 98dB
- THD+Noise (Distorsiuni) (1 Watt) : ≤ 0,05%
- Raspuns in frecventa (±1dB): 10Hz-90000Hz
- Semnal intrare maxim : 6V
• Sensibilitate maxima : 200mV
• Comutator de faza 0° sau 180°
• Telecomanda EBC
- Dimensiuni : 626mm x 204mm x 59mm

RFL5300 5 Channel Class-AB Amp. MX AUDIO

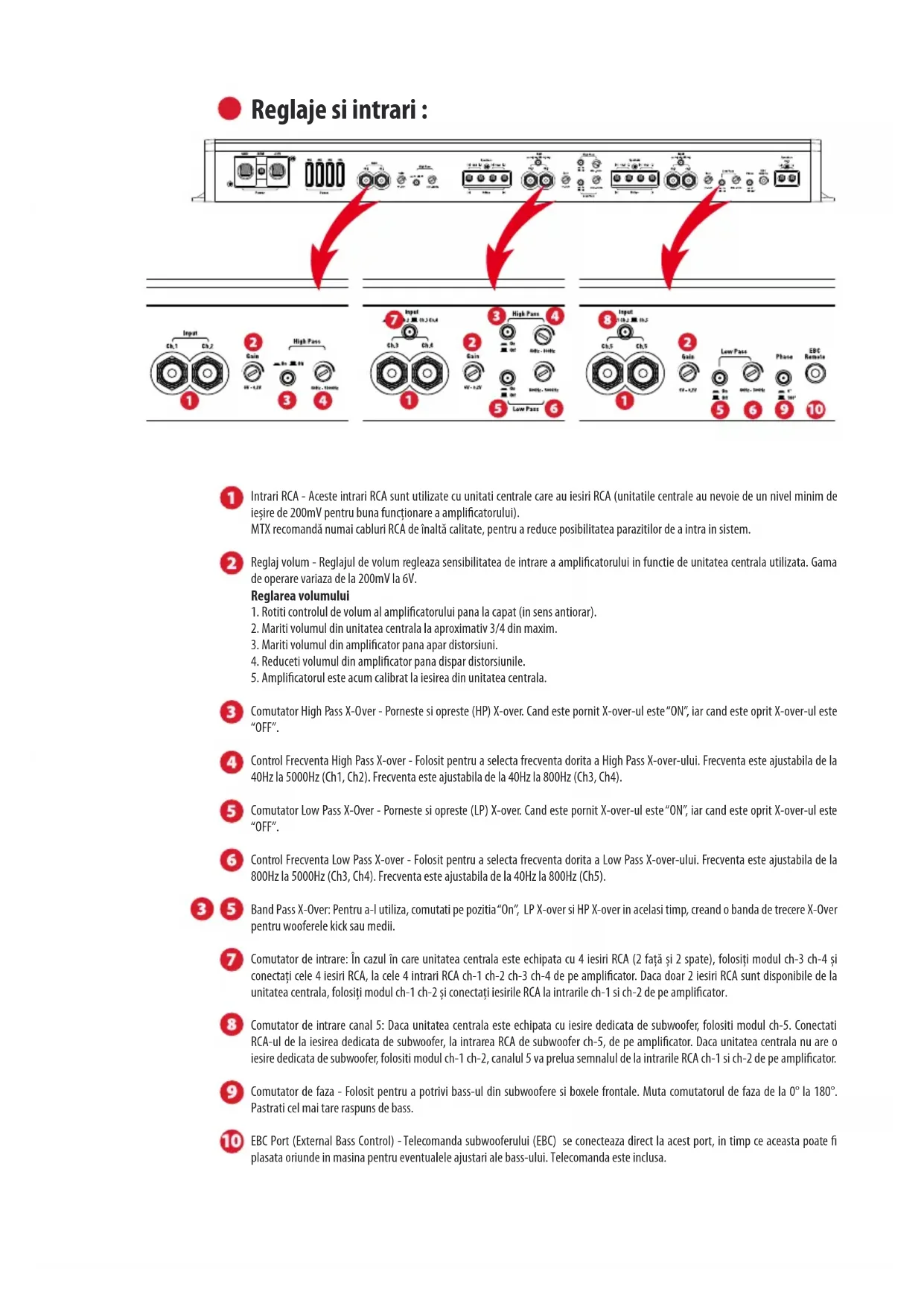

Intrari RCA - Aceste intrari RCA sunt utilizate cu unitati centrale care au iesiri RCA (unitatile centrale au nevoie de un nivel minim de ieşire de 200mV pentru buna functionare a amplificatorului).

MTX recomandă numai cabluri RCA de înaltă calitate, pentru a reduce posibilitatea parazitilor de a intra in sistem.

2 Reglaj volum - Reglajul de volum regleaza sensibilitatea de intrare a amplificatorului in functie de unitatea centrala utilizata. Gama de operare variaza de la 200mV la 6V.

Reglarea volumului

1. Rotiti controlul de volum al amplificatorului pana la capat (in sens anterior).
2. Mariti volumul din unitatea centrala la aproximativ 3/4 din maxim.
3. Mariti volumul din amplifier pana apar distorsiuni.
4. Reduceti volumul din amplifier pana dispar distorsiunile.
5. Amplificatorul este acum calibrat la iesirea din unitatea centrala.

3 Comutator High Pass X-Over - Porneste si opreste (HP) X-over. Cand este pornit X-over-ul este "ON", iar cand este oprit X-over-ul este "OFF".

4 Control Frecventa High Pass X-over - Folosit pentru a selecta frecventa dorita a High Pass X-over-ului. Frecventa este ajustabila de la 40Hz la 5000Hz (Ch1, Ch2). Frecventa este ajustabila de la 40Hz la 800Hz (Ch3, Ch4).

5 Comutator Low Pass X-Over - Porneste si opreste (LP) X-over. Cand este pornit X-over-ul este "ON", iar cand este oprit X-over-ul este "OFF".

Control Frecventa Low Pass X-over - Folosit pentru a selecta frecventa dorita a Low Pass X-over-ului. Frecventa este ajustabila de la 800Hz la 5000Hz (Ch3, Ch4). Frecventa este ajustabila de la 40Hz la 800Hz (Ch5).

3 5 Band Pass X-Over: Pentru a-l utiliza, comutati pe pozitia "On", LP X-over si HP X-over in acelasi timp, creand o banda de trecere X-Over pentru wooferele kick sau medii.

7 Comutator de intrare: În cazul în care unitatea centrala este echipata cu 4 iesiri RCA (2 față și 2 spate), folosiți modul ch-3 ch-4 și conectați cele 4 iesiri RCA, la cele 4 intrari RCA ch-1 ch-2 ch-3 ch-4 de pe amplificator. Daca doar 2 iesiri RCA sunt disponibile de la unitatea centrala, folosiți modul ch-1 ch-2 și conectați iesirile RCA la intrarile ch-1 si ch-2 de pe amplificator.

8 Comutator de intrare canal 5: Daca unitatea centrala este echipata cu iesire dedicata de subwoofer, folositi modul ch-5. Conectati RCA-ul de la iesirea dedicata de subwoofer, la intrarea RCA de subwoofer ch-5, de pe amplificator. Daca unitatea centrala nu are o iesire dedicata de subwoofer, folositi modul ch-1 ch-2, canalul 5 va prelua semnalul de la intrarile RCA ch-1 si ch-2 de pe amplificator.

9 Comutator de faza - Folosit pentru a potrivi bass-ul din subwoofere si boxele frontale. Muta comutatorul de faza de la 0° la 180°. Pastrati cel mai tare raspuns de bass.

10 EBC Port (External Bass Control) - Telecomanda subwooferului (EBC) se conecteaza direct la acest port, in timp ce aceasta poate fi plasata oriunde in masina pentru eventualele ajustari ale bass-ului. Telecomanda este inclusa.

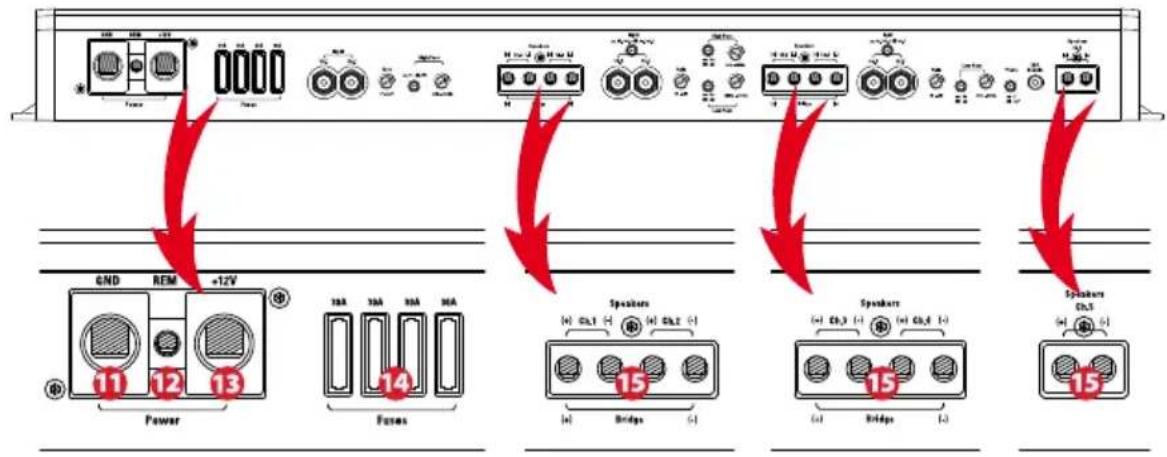

Alimentarea si conexiunile difuzoarelor :

11 Ground Terminal - Este necesara o conexiune masa adecvata pentru ca amplificatorul dumneavoastra sa functioneze la performante maxime. Ar trebui folosit un cablul de masa scurt, la acelasi diametru ca si cablul de alimentare, pentru a conecta terminalul de masa direct la caroseria masinii.

12 Remote Terminal - Amplificatorul poate fi pornit prin conectarea la 12V a acestui terminal. De obicei aceasta tensiune este furnizata de firul ce pleaca de la unitatea centrala si pe care scrie "remote" sau "power antenna".

(+12) Power Terminal - Aceasta este intrarea principala de alimentare a amplificatorului si trebuie conectata direct la borna de plus a bateriei, pentru o functionare corecta. Aveti grija la instalarea cablului de alimentare (12V) in masina. Evitati pozitionarea cablului de alimentare langa RCA-uri, cablul de antena sau alte echipamente sensibile care din cauza tensiunii pot induce zgomote (paraziti) in sistemul audio. De asemenea este foarte important sa avem o conexiune bine stransa, sigura, pentru performanta maxima. MTX recomanda utilizarea cablului de alimentare de 50mm2 cu amplificatorul MTX RFL5300.

14 Sigurante - Cand se ard sigurantele, inlocuiti-le cu altele de acelasi amperaj. Nu folositi niciodata o siguranta cu amperaj mai mare!

15 Terminale pentru difuzoare - Conectati difuzoarele la aceste terminale. Tineti cont de polaritatea difuzoarelor in intregul sistem. Inversarea polaritatii poate duce la pierderea basului si/sau la o calitate slaba a sunetului.

Modul in punte:

Cand conectati amplificatorul in punte, folositi terminalul stang pentru alimentare si terminalul drept pentru masa.

Atentie: Nu conectati amplificatorul in punte cu o impedanta mai mica de 4 Ohmi.

Atentie: Canalul 5 este mono, nu folositi o impedanta mai mica de 2 Ohmi pe acest canal.

Instalarea si montajul :

MTX recomanda ca noul tau amplificator sa fie instalat de unul din dealerii autorizati MTX. Orice abatere de la intructiunile de instalare specificate poate provoca daune grave amplificatorului, difuzoarelor si/sau sistemului electric al masinii. Daunele provocate de instalarea necorespunzatoare nu sunt acoperite de garantie. Va rugam sa verificati toate conexiunile inainte de pornirea sistemului.

1. Deconectati cablul de (-) al bateriei autovehiculului.
2. Alegeti locul pentru instalarea amplificatorului MTX. Aveti in vedere ca trebuie sa fie o ventilatie suficienta pentru racirea aductata a amplificatorului. Marcati locurile pentru fixarea amplificatorului. Inainte de a gairi pentru fixare varificati ca toate firele vehiculului, conductele de carburant, conductele pentru frana si rezervorul de carburant nu vor fi afectate, in timpul instalarii. Gauriti in locurile marcate si montati amplificatorul.
3. Instalati cablul (+) de la bateria vehiculului, treceti-I prin peretele despartitor de la motor folosind un manson pentru a evita sectionarea lui in muchiile ascutite. Intandeti cablul in interiorul vehiculului si conectati-I la terminalul BATT (+) al amplificatorului. Nu in conectati la baterie in acest moment. Nota: Folositi cablul cu grosimea necesara atat pentru (+) cat si pentru (-).
4. Instalati o siguranta la distatanta de 20 cm de baterie. Aceasta va scadea riscul de aparitie a defectiunilor severe pentru vehicul si pentru Dvs. in cazul unui accident. Verificati ca siguranta sa fie scoasa din suport in timpul instalarii. Acum conectati cablul de (+) la borna de (+) a bateriei.
5. Masa-Localizati un punct adecvat in sasiul vehiculului si andepartati vopseaua, murdaria sau depunerile pentru a avea o suprafata metalica curata. Fixati firul de (-) in acest punct de contact. Conectati capatul opus al firului de (-) terminalul GND al amplificatorului MTX.

Instalarea si montajul :

1. Conectati un fir de Remote/Pornire de la unitatea centrala la terminalul REMOTE al amplifierorului MTX. Daca unitatea centrala nu are un fir dedicat Remote/Pornire, puteti conecta amplifierorul la firul de antena electrica.
2. Conectati cablurile RCA de la unitatea centrala la intrarile RCA ale amplifierorului MTX. Intindeti toate cablurile de semnal cat mai departe de cablurile vehiculului, de calculatoare si de cablul de putere. Daca trebuie sa treceti peste cabluri, treceti in unghi de 90°. Folositi numai cabluri RCA de inalta calitate pentru a scadea nivelul parazitilor care pot intra in sistem.
3. Conectati difuzoarele la terminali de difuzoare ai amplificatorului MTX folosind cablu de difuzoare de grosime adecvata. Doua canale in punte pot duce un difuzor de 4 ohm pentru a obtine o putere maxima. Canalul 5 poate duce 2 ohmi pentru putere maxima.
4. Vefificati inca o data pasi precedenti ai instalarii, in particular, cablarea si conexiunile componentelor. Odata verificate, reconectati cablul de (-) al vehiculului la borna de (-) a bateriei si introduceti siguranta in soclu.

Nota: Reglajele de putere ale amplificatorului trebuiec puse pe minim (in sensul ceasului) inainte de a incepe reglajele.

- Depanarea :

Probleme

Cauza

Solutii

Nici o indicatie cu LED-uri Nu +12V la telecomnada Furnizeaza +12V la terminal

NU +12V la conexiunea de alimentare Furnizeaza +12V la terminal

Conexiune de masa insuficienta Verificati conexiunea firului de masa

Siguranta alimentarii este arsa Inlocuiti siguranta

LED-ul de putere aprins, fara semnal Volumul unitatii centarle este oprit Cresteti volumul unitatii centarle

Difuzoarele nu sunt conectate Conectati difuzoarele

Controlul de volum al amplificatorului oprit Mariti puterea

Unitate procesor de sunet oprită Alimentati procesorul de semnal

Toate difuzoarele arse Inlocuiti difuzoarele

lesire distorsionata

Volumul unitatii centarle este setat prea mare

Scadeti volumul unitatii centrale

Puterea amplifierului este setata prea mare

Scadeti puterea amplifierului

Balans inversat

Cablurile difuzoarelor Ch1 + Ch2 sunt inversate

Firele difuzoarelor cu orientarea

Cablurile difuzoarelor Ch3 + Ch4 sunt inversate

corecta

Intrari RCA inversate

Intrare RCA inversata

Bass-ul este slab

Polaritatea difuzoarelor este gresita

Firele difuzoarelor cu faza corecta

Nu folositi woofere MTX

Cumparati woofere MTX

Arderea sigurantelor

Nivel de iesire excesiv

Scadeti volumul

Amplificator defect

Returnati pentru service
