RFL5300 - Autoradio MTX Audio - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore audio 5 canali
Marca	MTX Audio
Modello	RFL5300
Classe di amplificazione	Classe AB
Potenza di uscita (canali 1-4)	4 x 120 W RMS a 2 Ω, 4 x 80 W RMS a 4 Ω
Potenza di uscita (canale 5)	1 x 250 W RMS a 4 Ω, 1 x 370 W RMS a 2 Ω
Potenza a ponte (canali 1-4)	2 x 240 W RMS a 4 Ω
Risposta in frequenza	10 Hz - 90 kHz (±1 dB)
Rapporto segnale/rumore	> 98 dB (1 Watt)
Distorsione (THD+N)	≤ 0,05 % (1 Watt)
Sensibilità di ingresso (RCA)	200 mV - 6 V
Filtri attivi	Passa-alto (HPF), passa-basso (LPF), passa-banda (BPF) - 12 dB/ottava
Frequenze di taglio HPF (canali 1-2)	40 - 5000 Hz
Frequenze di taglio HPF (canali 3-4)	40 - 800 Hz
Frequenze di taglio LPF (canali 3-4)	800 - 5000 Hz
Frequenze di taglio LPF (canale 5)	40 - 800 Hz (24 dB/ottava)
Commutatore di fase (canale 5)	0° o 180°
Comando a distanza	EBC (External Bass Control) inclusa
Dimensioni (L x l x H)	626 x 204 x 59 mm
Alimentazione	12 V DC
Connettori di ingresso	RCA (3 coppie)
Connettori di uscita	Morsetti a vite per altoparlanti

Domande frequenti - RFL5300 MTX Audio

Cosa fare se l'indicatore Power (rosso) non si accende?

Verificare che il connettore REM riceva +12V e che il connettore +BATT sia alimentato. Controllare anche la massa e lo stato del fusibile.

Perché l'indicatore Power è acceso ma non esce alcun suono?

Assicurarsi che il volume della sorgente non sia a zero, che i cavi degli altoparlanti siano collegati e che la regolazione Gain non sia al minimo.

Come risolvere un suono distorto?

Ridurre il volume della sorgente o abbassare la regolazione Gain dell'amplificatore. Un Gain troppo alto o un volume sorgente eccessivo provoca la distorsione.

Cosa fare in caso di bilanciamento invertito (suono decentrato)?

Verificare che i cavi degli altoparlanti e i cavi RCA siano collegati rispettando le fasi (+ e -). Invertire una connessione può spostare il bilanciamento.

Perché il livello dei bassi è basso?

Assicurarsi che gli altoparlanti siano in fase (rispettare le polarità). Utilizzare subwoofer MTX per prestazioni ottimali.

Il fusibile salta spesso, cosa fare?

Verificare che non ci sia un cortocircuito. Sostituire il fusibile con un modello dello stesso valore (non utilizzare mai un fusibile più potente). Se il problema persiste, l'amplificatore potrebbe essere difettoso.

Come regolare correttamente il guadagno (sensibilità)?

Ruotare il potenziometro Gain al minimo. Con una canzone dinamica, alzare il volume della sorgente ai 3/4. Aumentare il Gain fino a sentire della distorsione, poi abbassarlo leggermente.

Come configurare i filtri passa-alto e passa-basso?

Utilizzare gli interruttori e i potenziometri dedicati: attivare il filtro desiderato (HPF o LPF) e regolare la frequenza di taglio adatta ai vostri altoparlanti (es: 80 Hz per un subwoofer).

Come collegare l'amplificatore in modalità ponte (Bridge)?

Collegare l'altoparlante tra i morsetti + e - indicati sotto 'Bridge'. Assicurarsi che l'impedenza non sia inferiore a 4 Ω. Utilizzare i canali 1-2 o 3-4 per il ponte.

Come utilizzare il comando a distanza EBC?

Collegare il comando EBC fornito alla porta prevista sul fronte dell'amplificatore. Consente di regolare il livello del subwoofer (canale 5) dai posti anteriori.

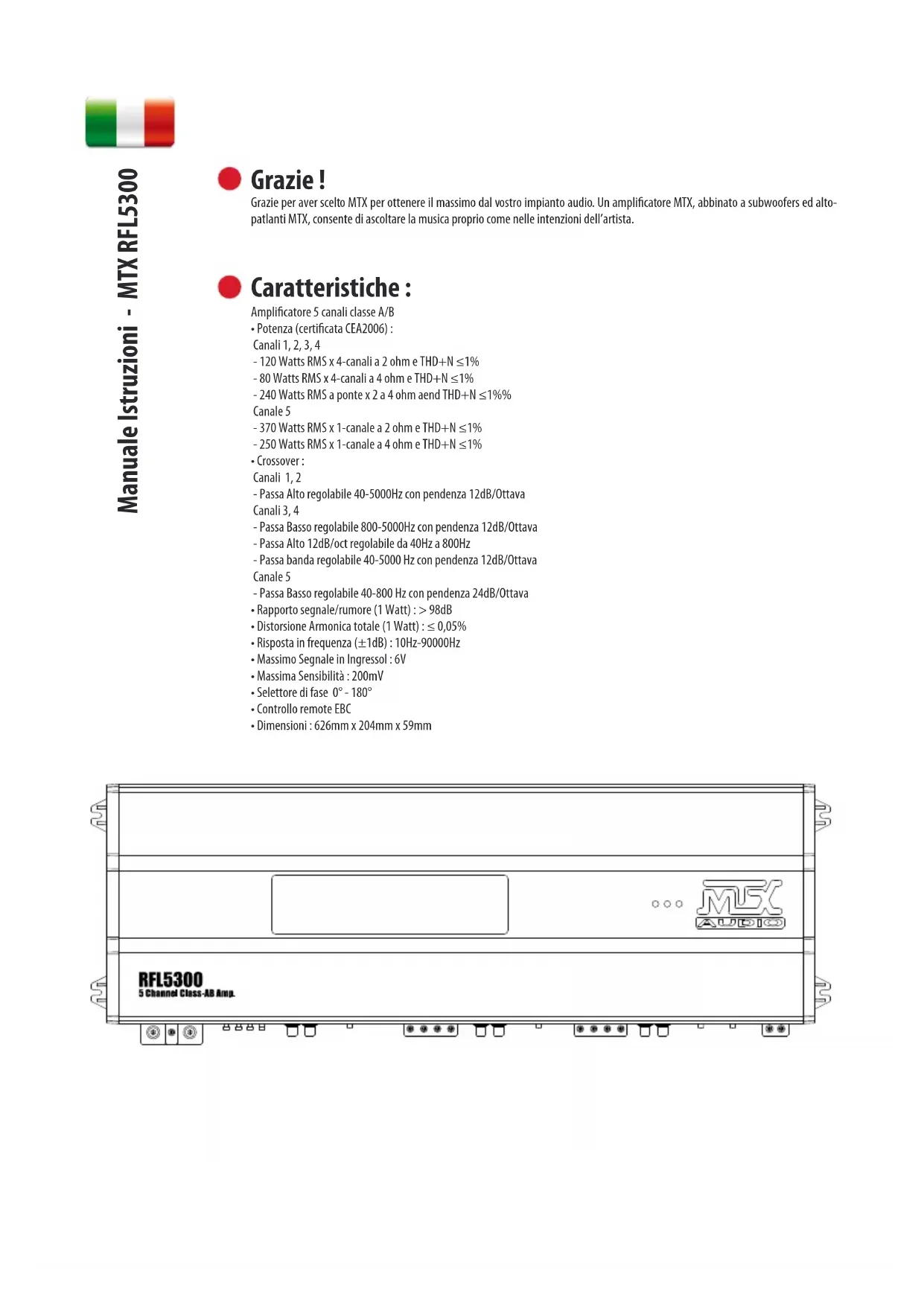

MANUALE UTENTE RFL5300 MTX Audio

Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed alto-patlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista.

Caratteristiche :

Amplificatore 5 canali classe A/B

• Potenza (certificata CEA2006) :

Canali 1, 2, 3, 4

- 120 Watts RMS x 4-canali a 2 ohm e THD+N ≤1%

- 80 Watts RMS x 4-canali a 4 ohm e THD+N ≤1%

- 240 Watts RMS a ponte x 2 a 4 ohm aend THD+N ≤1%

Canale 5

- 370 Watts RMS x 1-canale a 2 ohm e THD+N ≤1%

- 250 Watts RMS x 1-canale a 4 ohm e THD+N ≤1%

• Crossover :

Canali 1,2

- Passa Alto regolabile 40-5000Hz con pendenza 12dB/Ottava

Canali 3,4

- Passa Basso regolabile 800-5000Hz con pendenza 12dB/Ottava

- Passa Alto 12dB/oct regolabile da 40Hz a 800Hz

- Passa banda regolabile 40-5000 Hz con pendenza 12dB/Ottava

Canale 5

- Passa Basso regolabile 40-800 Hz con pendenza 24dB/Ottava

• Rapporto segnale/rumore (1 Watt) : > 98dB

- Distorsione Armonica totale (1 Watt) : ≤ 0,05%

- Risposta in frequenza (±1dB): 10Hz-90000Hz

• Massimo Segnale in Ingressol : 6V

• Massima Sensibilità : 200mV

- Selettore di fase 0° - 180°

Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile usare sorgenti con un livello di uscita minimo di 200mV. L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.

2 Controllo Gain - Si utilizza per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 200mV a 6V input in senso antiorario.

Regolazione del Gain

1. Gira il controllo del gain completamente in senso antiorario
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivamente in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

3 Selettore Crossover Passa Alto - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Alto dell'amplificatore.

4 Scelta del taglio di frequenza Passa Alto - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 5000Hz (Ch1, Ch2). Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 800Hz (Ch3, Ch4).

5 Selettore Crossover Passa Basso - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Basso dell'amplificatore.

6 Scelta del taglio di frequenza Passa Basso - Può essere scelta, tramite questo controllo, nella gamma tra 800Hz e 5000Hz (Ch3, Ch4). Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 800Hz (Ch5).

3 5 Passa Banda - Mettendo in posizione ON sia il selettore del taglio Passa Basso (3) che quello del taglio Passa Alto (5), si ottiene un filtro Passa Banda. Puoi regolare l'ampiezza del filtro attraverso i controlli (4) e (6).

7 Selettore d'ingresso: Se l'unità principale è fornita di 4 uscite RCA (2 anteriori e 2 posteriori) collegatele agli ingressi RCA ch-1 ch-2 ch-3 ch-4 dell'amplificatore. Se l'unità principale è dotata di 2 sole uscite RCA, collegatele agli ingressi ch-1 ch-2 dell'amplificatore.

Selettore d'ingresso canale 5: se l'unità principale è dotata di una uscita dedicata al subwoofer, collegatela all'ingresso ch-5 dell'amplificatore. In mancanza di uscita dedicata al subwoofer, il canale subwoofer dell'amplificatore prenderà il segnale automaticamente dagli ingressi ch-1 e ch-2.

Selettore di Fase - Per armonizzare la riproduzione del subwoofer con quella degli altoparlanti frontali prova a variare la fase del subwoofer da 0° a 180°. Questo selettore è molto utile soprattutto in modalità a ponte.

10 Ingresso EBC port (External Bass Control) - Si tratta di un dispositivo per la regolazione a distanza del subwoofer che può essere installato ovunque nell'abitacolo. E' incluso nella confezione.

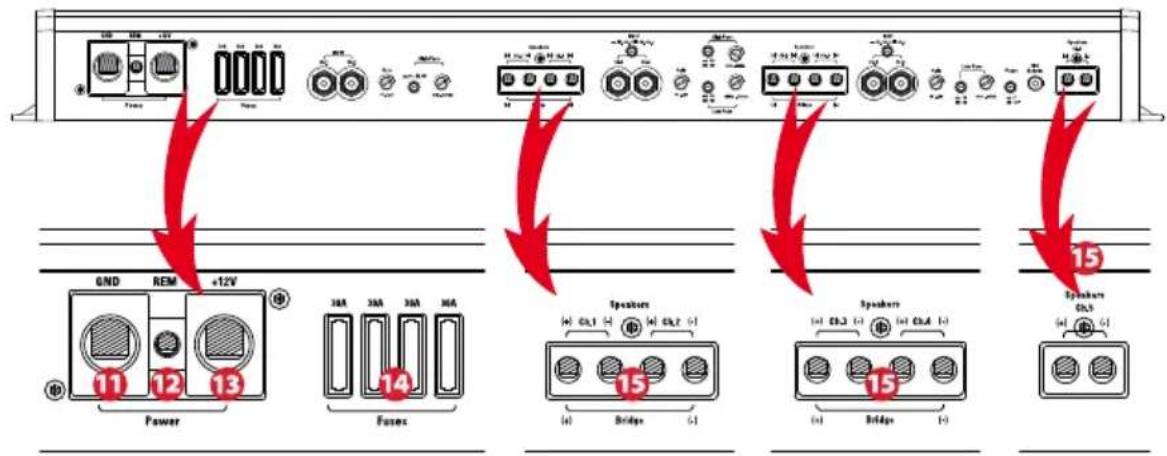

Cavi alimentazione e altoparlanti :

    subgraph Power
        F["11"] --> G["12"] --> H["13"]
    end

    subgraph Fuse
        I["14"] --> J["15"]
    end

    subgraph Speakers
        K["60,1"] --> L["60,2"] --> M["61"]
    end

    subgraph Speakers
        N["60,3"] --> O["60,4"] --> P["61"]
    end

    subgraph Switches
        Q["(a)"] --> R["Bridge"] --> S["61"]
    end

    subgraph Speakers
        T["(a)"] --> U["Bridge"] --> V["61"]
    end

    style Power fill:#f9f,stroke:#333
    style Fuse fill:#ccf,stroke:#333
    style Speakers fill:#cfc,stroke:#333
    style Switches fill:#fcc,stroke:#333

11 Terminale di massa - Una buona connessione di massa è fondamentale per le migliori prestazioni. Utilizzare un cavo della medesima sezione di quella usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettura, in un punto opportunamente sverniciato per mettere a nudo il metallo.

12 Terminale Remote - L'amplificatore si accende applicando 12V a questo terminale. Solitamente la tensione è fornita da un cavo della sorgente marcato "remote" o "antenna".

13 Terminale (+12) - Questo è il terminale di alimentazione dell'amplificatore e deve essere collegato direttamente al terminale positivo della batteria. Posiziona il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passa da questo cavo può generare disturbi. E' molto importante anche effettuare connessioni strette e solide per ottenere le massime prestazioni. Per l'alimentazione del modello MTX RFL5300 raccomandiamo cavi di sezione non inferiore a 50mm2.

14 Fusibili - quando un fusibile salta, sostituitelo con uno del medesimo valore.

15 Terminali altoparlanti - Collega gli altoparlanti a questi terminali. Verifica la polarità degli altoparlanti. La fase invertita può causare perdita nella risposta dei bassi e/o causare un generale impoverimento della qualità del suono.

Modalità a ponte (Bridge) : Utilizzare solo il terminale sinistro positivo ed il terminale destro negativo.

Attenzione: Non usare il modo a ponte con impedenze inferiori a 4 Omh.

Attenzione: il canale 5 è mono; non utilizzate impedenze al di sotto di 2 Ohm su questo canale.

• Installazione e Montaggio :

MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato.

Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplificatore, agli altoparlanti e/o al sistema elettrico della vettura. Controlla le connessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.
2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.
3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +BATT dell'amplificatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.
4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente
5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplificatore.

• Installazione e Montaggio :

1. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplificatore.Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.
2. Collega i cavi RCA dalla sorgente ai connettori RCA dell'amplificatore. Posiziona i cavi di segnale lontano dai cavi di alimentazione. <Usa cavi di segnale di alta qualità per diminuire la possibilità di disturbi nel sistema.
3. Collega gli altoparlanti all'amplificatore con cavi di sezione adeguata. Le coppie di canali 1/2 e 3/4 a ponte possono pilotare carichi non inferiori a 4 Ohm. Il canale mono (5) può pilotare carichi non inferiori a 2 Ohm
4. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto, ricollega il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l'amplificatore.

Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie :

Problema

Causa

Soluzione

Nessuna Indicazione dai Led Manca l'alimentazione alla connessione remote Dai corrente al cavo remote Niente alimentazione al connettore positivo Dai alimentazione al positivo

batteria

Connessione di massa insufficiente Verifica le connessioni di massa Fusibile di alimentazione bruciato Sostituire il fusibile

Led acceso ma niente segnale Volume basso della sorgente Aumenta il volume Connessione altoparlanti non effettuate Effettua le connessioni altoparlanti Gain sull'amplificatore al minimo Accendi nuovamente Controllo spegnale inattivo Alimenta il processore di segnale Tutti gli altoparlanti bruciati Sostituisci gli altoparlanti

Riproduzione distorta Volume della sorgente troppo alto Gain dell'amplificatore troppo alto

Volume della sorgente basso e basso

Bilanciamento al contrario

Collegamento altoparlanti Ch1+Ch2 invertito ertito correttamente Inverti il collegamento

Collega gli altoparlanti

Collegamento altoparlanti Ch3+Ch4 invertito Collegamento RCA in ingresso invertito

correttamente Inverti il collegamento

Bassi deboli

Altoparlanti collegati in controfase. Collega gli altoparlanti

correttamente

Non stai usando un subwoofer MTX Compra un subwoofer MTX

Fusibili bruciati

Livelli di uscita troppo elevati

Abbassa il volume

Amplificatore difettoso

Spedire il prodotto in assistenza
