RFL5300 - Autoradio MTX Audio - Kostenlose Bedienungsanleitung

Produkttyp	5-Kanal-Audioverstärker
Marke	MTX Audio
Modell	RFL5300
Verstärkerklasse	Klasse AB
Ausgangsleistung (Kanäle 1-4)	4 x 120 W RMS an 2 Ω, 4 x 80 W RMS an 4 Ω
Ausgangsleistung (Kanal 5)	1 x 250 W RMS an 4 Ω, 1 x 370 W RMS an 2 Ω
Gebrückte Leistung (Kanäle 1-4)	2 x 240 W RMS an 4 Ω
Frequenzgang	10 Hz - 90 kHz (±1 dB)
Signal-Rausch-Verhältnis	> 98 dB (1 Watt)
Verzerrung (THD+N)	≤ 0,05 % (1 Watt)
Eingangsempfindlichkeit (RCA)	200 mV - 6 V
Aktive Filter	Hochpass (HPF), Tiefpass (LPF), Bandpass (BPF) - 12 dB/Oktave
Trennfrequenzen HPF (Kanäle 1-2)	40 - 5000 Hz
Trennfrequenzen HPF (Kanäle 3-4)	40 - 800 Hz
Trennfrequenzen LPF (Kanäle 3-4)	800 - 5000 Hz
Trennfrequenzen LPF (Kanal 5)	40 - 800 Hz (24 dB/Oktave)
Phasenschalter (Kanal 5)	0° oder 180°
Fernbedienung	EBC (External Bass Control) inklusive
Abmessungen (L x B x H)	626 x 204 x 59 mm
Stromversorgung	12 V DC
Eingangsanschlüsse	RCA (3 Paare)
Ausgangsanschlüsse	Lautsprecher-Schraubklemmen

Häufig gestellte Fragen - RFL5300 MTX Audio

Was tun, wenn die Power-LED (rot) nicht leuchtet?

Überprüfen Sie, ob der REM-Anschluss +12V erhält und der +BATT-Anschluss mit Strom versorgt wird. Kontrollieren Sie auch die Masse und den Zustand der Sicherung.

Warum leuchtet die Power-LED, aber es kommt kein Ton?

Stellen Sie sicher, dass die Lautstärke der Quelle nicht auf Null steht, die Lautsprecherkabel angeschlossen sind und die Gain-Einstellung nicht auf Minimum ist.

Wie behebe ich verzerrten Klang?

Reduzieren Sie die Lautstärke der Quelle oder verringern Sie die Gain-Einstellung des Verstärkers. Zu hoher Gain oder übermäßige Quelllautstärke verursachen Verzerrungen.

Was tun bei umgekehrter Balance (Mittenverschiebung)?

Überprüfen Sie, ob die Lautsprecherkabel und die RCA-Kabel unter Beachtung der Phasen (+ und -) angeschlossen sind. Ein umgekehrter Anschluss kann die Balance verschieben.

Warum ist der Basspegel schwach?

Stellen Sie sicher, dass die Lautsprecher phasengleich sind (Polaritäten beachten). Verwenden Sie MTX-Subwoofer für optimale Leistung.

Die Sicherung brennt häufig durch, was tun?

Überprüfen Sie auf Kurzschluss. Ersetzen Sie die Sicherung durch ein Modell mit dem gleichen Wert (niemals eine stärkere Sicherung verwenden). Wenn das Problem weiterhin besteht, ist der Verstärker möglicherweise defekt.

Wie stelle ich den Gain (Empfindlichkeit) richtig ein?

Drehen Sie das Gain-Potentiometer auf Minimum. Mit einem dynamischen Song erhöhen Sie die Quelllautstärke auf 3/4. Erhöhen Sie den Gain, bis Verzerrungen hörbar sind, und reduzieren Sie ihn dann leicht.

Wie konfiguriere ich die Hochpass- und Tiefpassfilter?

Verwenden Sie die entsprechenden Schalter und Potentiometer: Aktivieren Sie den gewünschten Filter (HPF oder LPF) und stellen Sie die passende Trennfrequenz für Ihre Lautsprecher ein (z.B. 80 Hz für einen Subwoofer).

Wie schließe ich den Verstärker im gebrückten Modus (Bridge) an?

Schließen Sie den Lautsprecher zwischen den mit 'Bridge' gekennzeichneten + und - Anschlüssen an. Stellen Sie sicher, dass die Impedanz nicht unter 4 Ω liegt. Verwenden Sie die Kanäle 1-2 oder 3-4 für die Brückenschaltung.

Wie verwende ich die EBC-Fernbedienung?

Schließen Sie die mitgelieferte EBC-Fernbedienung an den dafür vorgesehenen Anschluss an der Vorderseite des Verstärkers an. Sie ermöglicht die Einstellung des Subwoofer-Pegels (Kanal 5) von den Vordersitzen aus.

BEDIENUNGSANLEITUNG RFL5300 MTX Audio

Vielen Dank, dass Sie sich für einen MTX Audio High End Verstärker entschieden haben. Fachmännischer Einbau und eine Kombination mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis. Viel Spass!

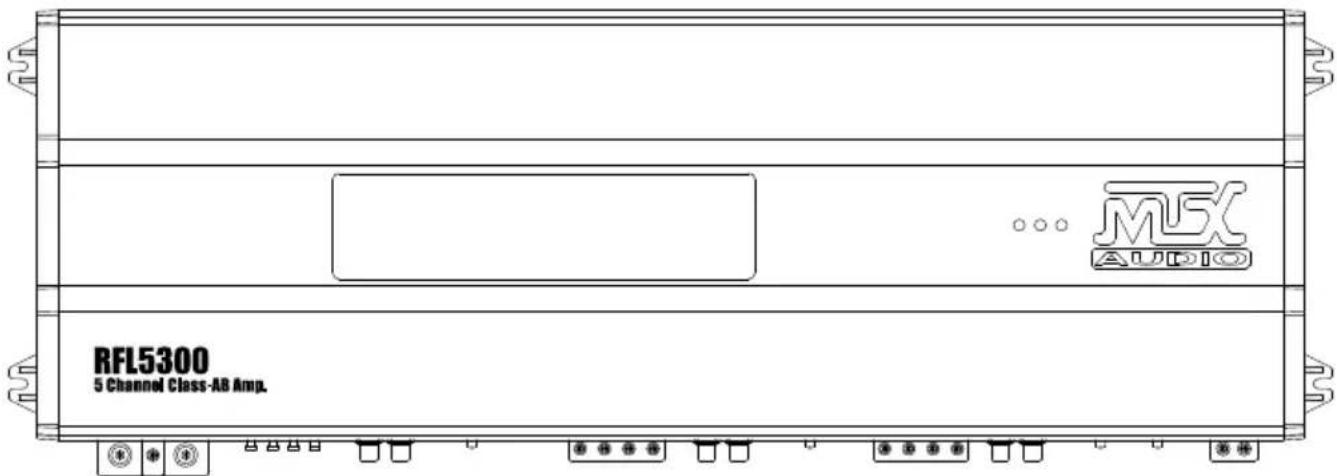

Technische Daten :

• 5-Kanal Class-AB Verstärker
- CEA2006 zertifizierte Ausgangsleistung : Kanäle 1, 2, 3, 4
- 4 x 120 Watt RMS an 2 Ohm bei THD+N ≤1%
- 4 x 80 Watt RMS an 4 Ohm bei THD+N ≤1%
- 2 x 240 Watt RMS gebrückt an 4 Ohm bei THD+N ≤1% Kanal 5
- 1 x 370 Watt RMS an 2 Ohm bei THD+N ≤1%
- 1 x 250 Watt RMS an 4 Ohm bei THD+N ≤1%
• Frequenzweiche : Kanäle 1, 2
- Hochpass 12dB/Okt variabel von 40Hz bis 5000Hz Kanäle 3, 4
- Tiefpass 12dB/Okt variabel von 800Hz bis 5000Hz
- Hochpass 12dB/Okt variabel von 40Hz bis 800Hz
- Bandpass 12dB/Okt variabel von 40Hz bis 5000Hz Kanal 5
- Tiefpass 24dB/0kt variabel von 40Hz bis 800Hz
• Signal-Rausch-Abstand (1 Watt) : > 98dB
- THD+Noise (Verzerrung) (1 Watt) : ≤ 0,05%
- Frequenzgang (±1dB): 10Hz-90000Hz
- Maximales Eingangssignal : 6V
- Maximale Empfindlichkeit : 200mV
• Phasenschalter 0° oder 180°
• EBC Fernbedienung
- Abmessungen : 626mm x 204mm x 59mm

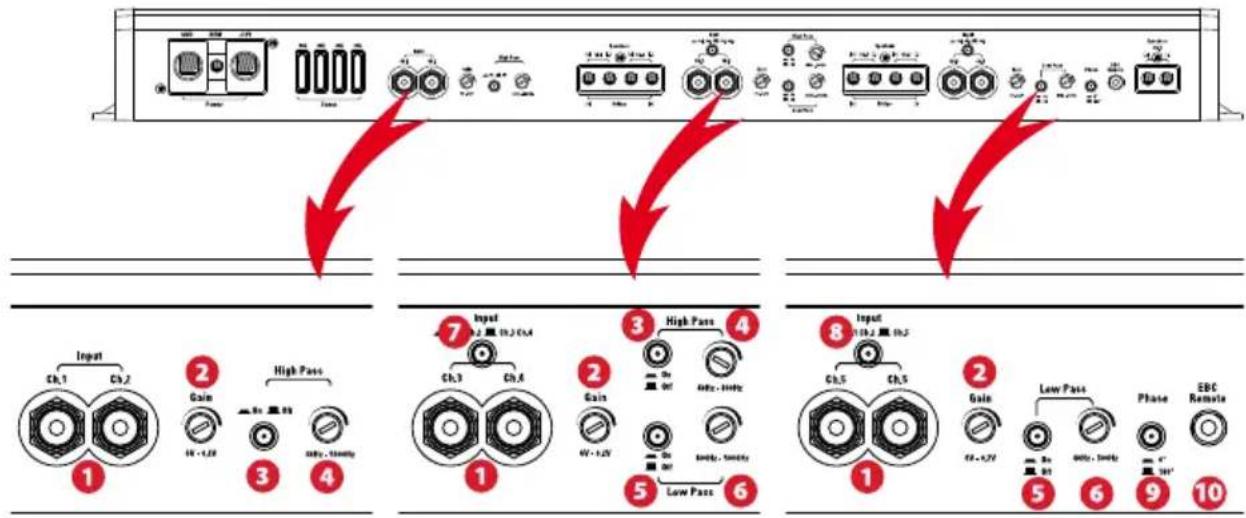

Einstellungen und Eingänge :

1 Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel.
2 Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 200mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn). Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

3 Hochpass Frequenzweiche – Dieser Schalter aktiviert oder deaktiviert die Hochpass- Frequenzweiche des Verstärkers. Im gedrückten Zustand ist die Weiche aktiviert. Im nicht gedrückten Zustand ist die Weiche deaktiviert.
4 Hochpass Frequenzeinstellung – Dieser Regler stellt die gewünschte Trennfrequenz des Hochpassfilters ein. Die Frequenz ist von 40 Hz bis 5000 Hz einstellbar (Ch1, Ch2). Die Frequenz ist von 40 Hz bis 800 Hz einstellbar (Ch3, Ch4).
5 Tiefpass Frequenzweiche - Dieser Schalter aktiviert oder deaktiviert die Tiefpass- Frequenzweiche des Verstärkers. Im gedrückten Zustand ist die Weiche aktiviert. Im nicht gedrückten Zustand ist die Weiche deaktiviert.
6 Tiefpass Frequenzeinstellung - Dieser Regler stellt die gewünschte Trennfrequenz des Tiefpassfilters ein. Die Frequenz ist von 800 Hz bis 5000 Hz einstellbar (Ch3, Ch4). Die Frequenz ist von 40 Hz bis 800 Hz einstellbar (Ch5).

3 5 Bandpass : Es ist auch möglich, einen Bandpass zu generieren, um Mitteltöner aktiv zu betreiben. Hierzu werden der Tiefpass (3) und der Hochpass (5) aktiviert. Die Frequenz können Sie über die Frequenzregler (4) und (6) vornehmen.

7 Eingangsschalter: Ist das Radio mit 4 Cinchausgängen ausgestattet (2 x Front, 2 x Rear), verwenden Sie den ch-3 ch-4 Modus und verbinden die 4 Cinchausgänge mit den ch-1 ch-2 ch-3 ch-4 Cincheingängen des Verstärkers. Sind am Radio nur zwei Cinchausgänge vorhanden, verwenden Sie den ch-1 ch-2 Modus und verbinden Sie die Cinchausgänge mit den ch-1 und ch-2 Eingängen des Verstärkers.
8 Eingangsschalter Kanal 5: Ist das Radio mit einem extra Subwooferausgang ausgestattet, verwenden Sie den ch-5 Modus. Verbinden Sie den Subwoofer Cinch Ausgang mit den ch-5 Cinch Eingängen des Verstärkers. Ist am Radio kein spezieller Subwooferausgang vorhanden, verwenden Sie den ch1 - ch2 Modus. Kanal 5 verwendet dann das Signal von den ch-1 und ch-2 Eingängen des Verstärkers.
9 Phasenschalter – Zur perfekten Anpassung des Subwoofers an die Lautsprecher. Versuchen Sie die Phase von 0° auf 180° zu schalten und hören Sie sich das Ergebnis an. Entscheiden Sie sich für die Einstellung bei der der Basspegel höher ist.
10 EBC Anschluss (External Bass Control) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung können Sie den Basspegel vom Fahrersitz aus einstellen.

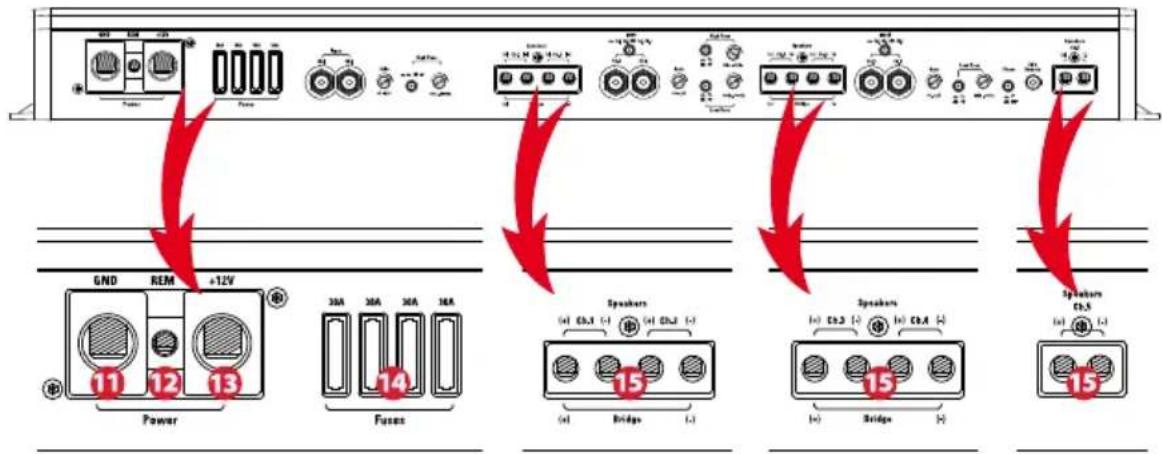

Strom- und Lautsprecheranschlüsse :

    subgraph Power
        F["11"] --> G["12"] --> H["13"]
    end

    subgraph Fuses
        I["14"] --> J["15"]
    end

    subgraph Speakers
        K["(a) Cl.1 (-)"] --> L["(b) Cl.2 (-)"]
        L --> M["(c) Cl.3 (-)"]
        M --> N["(d) Cl.4 (-)"]
        N --> O["(e) Cl.5 (-)"]
    end

    subgraph Bridge
        P["(a) Bridge (-)"]
        Q["(b) Bridge (-)"]
        R["(c) Bridge (-)"]
    end

    subgraph Speakers
        S["(a) Speakers (b) Speakers (c)"]
        T["(b) Speakers (c) Speakers (d)"]
        U["(c) Speakers (d) Speakers (e)"]
        V["(e) Speakers (e) Speakers (f)"]
    end

11 Masseanschluss - Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

12 Remote-Anschluss - Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den „Remote“-Ausgang oder den Ausgang für die elektrische Antenne des Radios.

(+12) Power Terminal - Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen – direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RFL5300 Verstärker einen Kabelquerschnitt von 50mm2.

14 Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem höheren Wert.

15 Lautsprecheranschlüsse - Schliessen Sie hier die Lautsprecher an. Stellen Sie sicher, dass die Polarität der Lautsprecher im gesamten System korrekt ist. Eine Verpolung der Lautsprecher kann zu Verlusten im Bassbereich und/oder zu einer verschlechterten Klangqualität führen.

Gebrückter Modus : Um den Verstärker gebrückt zu betreiben verwenden Sie von links den Positiv- und von rechts den Negativ-Anschluss.

ACHTUNG : Brücken Sie den Verstärker nicht an einer Impedanz unterhalb von 4 Ohm.

ACHTUNG: Kanal 5 ist ein Monokanal - verwenden Sie hier keine Impedanz unterhalb 2 Ohm.

Installation & Befestigung :

MTX empfiehlt den Einbau Ihrer Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik führen. Schäden durch unsachgemässe Installation sind NICHT durch die Garantie gedeckt. Bitte prüfen Sie die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen. Schrauben Sie Ihren MTX Verstärker nun fest. Markieren Sie die Einbaulöcher des Verstärkers und bohren Sie die Löcher. Bevor sie Löcher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.ä. im Wege sind und Schaden nehmen könnten.
3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeuges und schließen Sie dieses an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummihülle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX Verstärkers.

Installation & Befestigung :

1. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden.
2. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektronik. Kreuzende Kabel verlegen Sie im 90° Winkel. Verwenden Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräusche im Audiosignal.
3. Schliessen Sie Ihre Lautsprecher an Ihren MTX Verstärker an und verwenden Sie hierbei den korrekten Kabelquerschnitt. Zwei Kanäle gebrückt können mit einer Impedanz von mind. 4 Ohm betrieben werden um max. Leistung zu erzielen. Kanal 5 kann mit einer Impedanz von mind. 2 Ohm betrieben werden.
4. Prüfen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung – insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schließen Sie den Minuspol der Batterie wieder an, schalten Ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null steht (gegen den Uhrzeigersinn).

Problemlösung :

Problem

Ursache

Lösung

LED leuchtet nicht Kein +12V Remotesignal Schließen Sie die Remoteleitung an

(+12V)

Kein +12V Stromanschluss Schließen Sie +12V an

Schlechte Masseverbindung Überprüfen Sie die Masse-

verbindung

Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke

Lautsprecheranschlüsse fehlen Verbinden Sie die Lautsprecherkabel

Pegelregler an der Endstufe auf Null Erhöhen Sie den Pegel

Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit

Strom

Alle Lautsprecher defekt

Ersetzen Sie die Lautsprecher

Verzerrungen

Pegelregler des Verstärkers zu hoch

Lautstärke am Radio zu hoch

Verringern Sie den Pegel

Verringern Sie die Lautstärke

Links / rechts vertauscht

Lautsprecherkabel Ch3+Ch4 vertauscht

Cincheingänge vertauscht

Lautsprecherkabel Ch1+Ch2 vertauscht

der korrekten Orientierung

Vertauschen Sie den Cincheingang

Verbinden Sie die Lautsprecher mit

Schwacher Bass

Lautsprecher außer Phase

der korrekten Phase

Keine MTX Woofer im Einsatz MTX Subwoofer kaufen

Verbrannte Sicherungen

Verstärker defekt Bringen Sie den Verstärker zum

Verkabeln Sie die Lautsprecher mit

Verringern Sie die Lautstärke
