TX2450 - Radio de coche MTX Audio - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio de 4 canales clase AB
Marca	MTX Audio
Modelo	TX2450
Número de canales	4
Potencia RMS (CEA2006) @ 2Ω	4 x 75 W
Potencia RMS (CEA2006) @ 4Ω	4 x 50 W
Potencia RMS en puente @ 4Ω	2 x 150 W
Impedancia mínima en puente	4 Ω
Filtro activo	Pasa altos o pasa bajos 12 dB/oct, variable de 50 a 120 Hz
Relación señal/ruido (1 W)	> 73 dB
Distorsión (THD+N, 1 W)	≤ 0,2 %
Respuesta en frecuencia (±1 dB)	10 Hz – 60 000 Hz
Sensibilidad de entrada	200 mV a 6 V
Dimensiones (L x An x H)	220 x 135 x 52 mm
Entradas	RCA (nivel bajo) y alto nivel (adaptador incluido)
Control remoto EBC	Opcional (ref. EBC-1)
Alimentación	12 V (borne batería), fusible recomendado a menos de 20 cm de la batería
Protección	Térmica, cortocircuito, bajo/sobrevoltaje
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Piezas de repuesto y reparabilidad	Contactar al soporte técnico a través de mtxAudio.fr o [e-mail]. Se recomienda reparación por un profesional.
Información general	Amplificador clase AB de banda ancha, ideal para sistemas de audio de vehículo. Se recomienda instalación por especialista.

Preguntas frecuentes - TX2450 MTX Audio

¿Cómo conectar el amplificador TX2450?

Desconecte la masa de la batería. Conecte la alimentación (12V) al borne positivo de la batería mediante un fusible a menos de 20 cm. Conecte el borne GND a una masa de calidad (chapa decapada). Conecte el cable REM (remote) a la salida correspondiente de su fuente. Conecte los cables RCA o de alto nivel a las entradas INPUT. Finalmente, conecte los altavoces a los bornes SPEAKER respetando la polaridad.

¿Qué hacer si los LED de Power no se encienden?

Verifique que el borne REM recibe +12V, que la alimentación 12V está presente y que la masa GND está correctamente conectada. Si el fusible de la batería se fundió, reemplácelo después de identificar la causa del cortocircuito.

¿Cómo ajustar la ganancia (sensibilidad)?

Gire el potenciómetro GAIN al mínimo (sentido antihorario). Suba el volumen de la fuente a 3/4 del máximo con música dinámica. Aumente el GAIN hasta escuchar distorsión, luego redúzcalo ligeramente. Este ajuste alinea la sensibilidad del amplificador con la de la fuente.

¿Cómo usar el filtro activo (X-over)?

Coloque el interruptor en LP (pasa bajos) para un subwoofer, en HP (pasa altos) para altavoces de banda ancha, o en OFF para uso full range. Ajuste la frecuencia de corte (50 a 120 Hz) según sus altavoces.

¿Por qué el sonido está distorsionado?

La causa más frecuente es una ganancia demasiado alta o un volumen de fuente demasiado fuerte. Reduzca el GAIN en el amplificador. Verifique también que los cables RCA no estén invertidos y que los altavoces estén en fase.

¿Puedo conectar altavoces en puente (bridged)?

Sí, para los dos canales delanteros, use el borne positivo CH.1 y el borne negativo CH.2. Para los dos canales traseros, use CH.3 (+) y CH.4 (-). La impedancia mínima en puente es de 4 Ω.

¿Qué hacer si el amplificador entra en protección (LED rojo)?

Esto puede deberse a una impedancia demasiado baja (inferior a 2 Ω), sobrecalentamiento, o una tensión de alimentación demasiado alta/baja. Verifique el cableado de los altavoces y la ventilación. Espere a que el amplificador se enfríe antes de volver a usarlo.

¿Cómo conectar una fuente sin salidas RCA?

Use los adaptadores de alto nivel incluidos. Conecte los cables de altavoz de su fuente a estos adaptadores, luego insértelos en el conector High Inputs del amplificador.

¿Qué sección de cable usar para la alimentación?

MTX recomienda un cable de 8 a 10 mm² para la alimentación (12V) y la masa. Use la misma sección para ambos. Para los altavoces, se recomienda una sección mínima de 4 mm².

¿Dónde encontrar el control remoto EBC y cómo instalarlo?

El control remoto EBC (ref. EBC-1) es una opción. Se conecta al puerto Remote del amplificador y permite ajustar el nivel del subwoofer desde la parte delantera del vehículo.

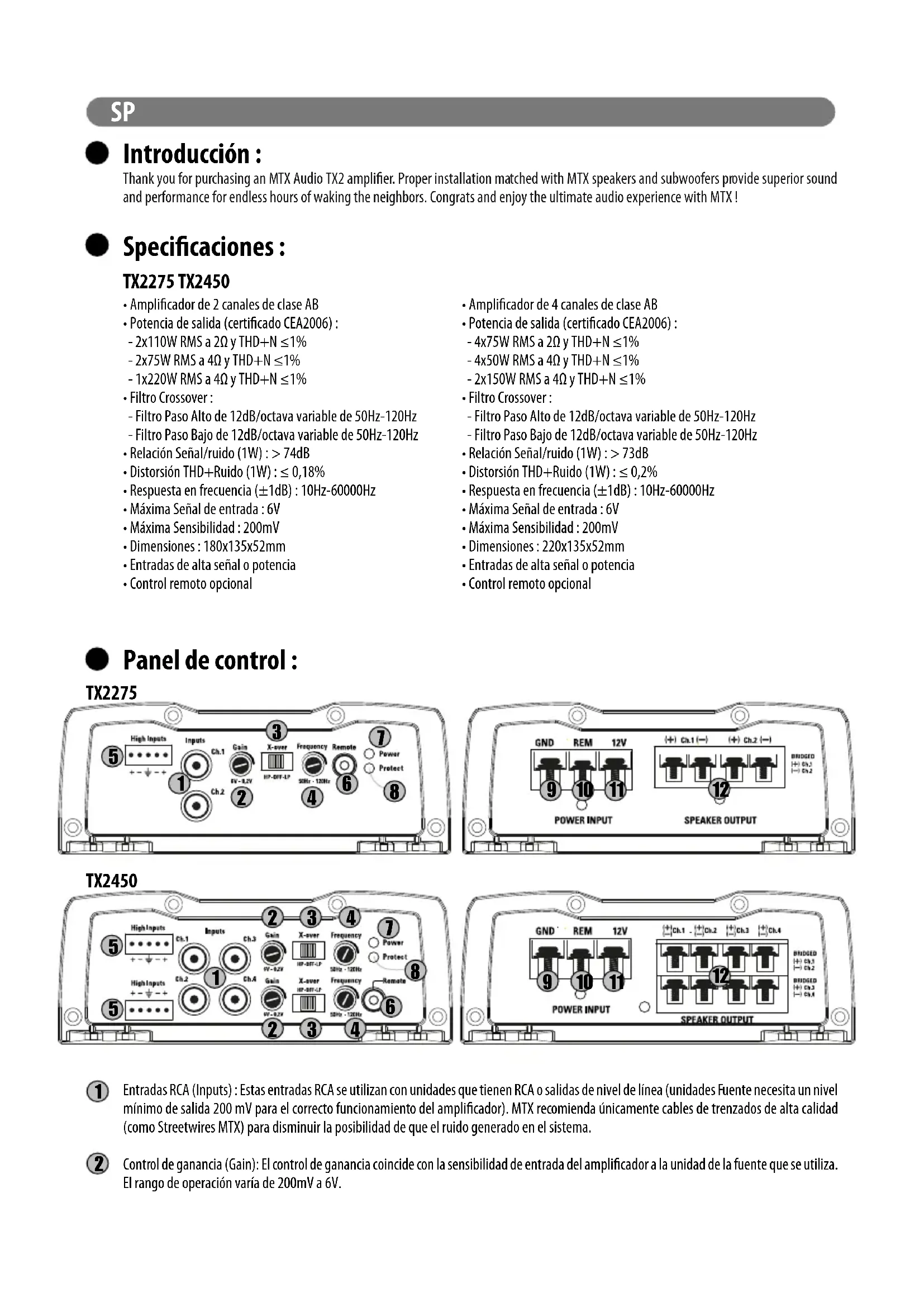

MANUAL DE USUARIO TX2450 MTX Audio

Cabos de altifalantes invertidos

Bilancimiento al contrario

Ingressi RCA al contrario

Porcesor desunet oprit

Toate difuzzarele arse

lesire distorsionata

• Amplificador de 2 canales de classe AB
• Potencia de calidad (certificado CEA2006):
• 2x110W RMS a 2Ω y THD+N ≤1%
• 2x75W RMS a 4Ω y THD+N ≤1%
• 1x220W RMS a 4 y THD+N≤1%
• Filtrio Crossover :
• Filtrato Paso Alto de 12dB/octava variable de 50Hz-120Hz
• Filtrato Paso Bajo de 12dB/occta variable de 50Hz - 120Hz
• Relación Serifal/ruido (1W): >74dB
  Distorsión THD+Ruido (1W) : ≤ 0,18%
• Respuesta en fecuencia (±1dB): 10Hz-60000Hz
• Maxima Senal de entrada : 6V
• Maxima Sensibilitad: 200mV
• Dimensiones : 180x135x52mm

• Entradas de alta senal o potencia
  Control remotoposition

• Amplificador de 4 canales de classe AB

• Potencia de salute (certificado CEA2006):
• 4x75W RMS a 2Ω y THD+N ≤1%
• 4x50W RMS a 4Ω y THD+N ≤1%
• 2x150W RMS a 4Ω y THD+N ≤1%
• Filtrco Crossover :
• Filtro Paso Alto de 12dB/octava variable de 50Hz-120Hz
• Filtro Paso Bajo de 12dB/occta variable de 50Hz - 120Hz
• Relación Señal/ruido (1W): >73dB
  Distorsión THD+Ruido (1W): ≤ 0,2%
• Respuesta en fecuencia (±1dB): 10Hz-60000Hz
• Maxima Senal de entrada : 6V
• Maxima Sensibilitad: 200mV
• Dimensiones : 220x135x52mm
• Entradas de alta senal o potencia
  Control remotopcional

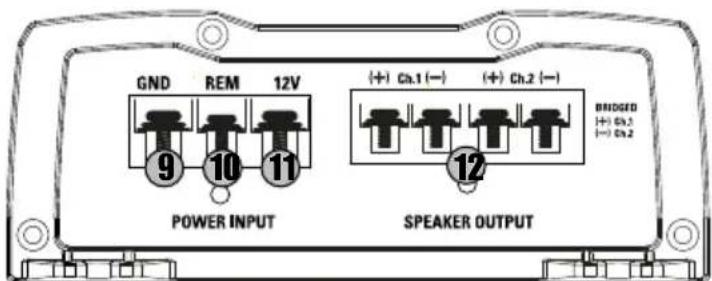

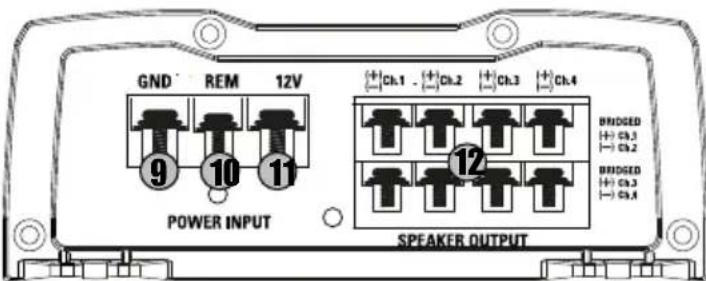

Panel de control:

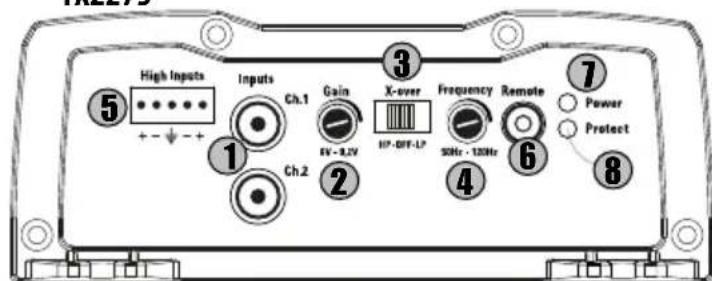

TX2275

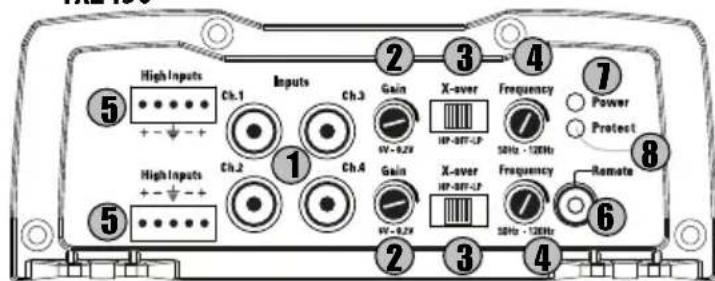

TX2450

1 Entradas RCA (Inputs): Estas entradas RCA se utilizes con unidades que tienen RCA o calidas de nivel de linea (unidades Fuente necesita un navel minimo de salute 200mV para el correcto configuracionl del amplificador). MTX recomienda unicamente cables de trenzados de alta calidad (como Streetwires MTX) para disminuir la posibididad de que el ruido generado en el systema.
Control de ganancia (Gain): El control de ganancia coincide con la sensibility de entrada del amplificador a la unidad de la fuente que se utilizes. El rango de operacion varia de 200mV a 6V.

1. Gire el control de ganancia del amplificador totalmente hacía bajo (sentido antihorario).
2. Suba el control del volumen de launidad fuente hasta aproximadamente 3/4 del máximo.
3. Ajuste el control de ganancia del amplificador hasta que se produzca una distorsión audible.
4. Ajuste el control de ganancia hasta que desaparezca la distorsion audible.
5. El amplificador está ahora calibrado a la calidad de la unidad fuente.

3 Interruptor del filtro Paso-Bajo X-Over (X-over) :

• En direccion "LP" seactivar el bajo. Selección esta posición para un uso del amplificador solo con subwoofer.
• En posicion "HP" seactivar el bajo Paso Alto. Seleciones esta posacion para un uso del amplificador solo con altavoces convenciones.
• En posicion "Off" desactivar dicho filtro.

4 Control de fecuencia x-over (Frequency) :
Este control es uso para seleccionar la fecuencia de corte deseada. esta peut ser ajustada entre 50Hz y 120Hz .
5 Entradas de senal de alta o altavoz (High Inputs): Estas entradas se conectarán a las salidas de altavoz del auto-radio mediante cableado directo. Nota: Cuando seutilcen las entradas de alta, se precisara de un cable de remoto para encender y apagar el amplificador.
Port Control de subwoofer (Remote): El mando de control de nivel del subwoofer (EBC) se conecta directamente a este puerto,@mñas que la propia EBC se pueda colocar enequalier parte del vehiculo para elajuste de la demanda de bajos. Atencion, el EBC es optional. Puede comprarlo por分开ado (Referencia : EBC-1).
Encender LED (Power): El LED verde se ilumina cuando el amplificador está encendido.
8 Proteccion del LED (Protec.): El LED se ilumina en rojo cuando el amplificador está en cortocircuito o la proteccion termica.
9 Terminal de masa (GND): Se precise de una buena connexion de masa o negativo para un correcto funciona bajo el mismo diametro de cable que con el positivo. Conectelo a uno punto del chasis del vehiculo, el which habra lijado para retirar la pintura y limpiado de sociedad. Ha de garantizar una buena conductividad.
Terminal Remoto (REM): Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el autoradio dispone de una calidad de remote marcada como "remote" o "power antenna".
11 Terminal Power (12V):Esta es la entrada principal de alimentacion positiva, la cui se debe conectar directamente al terminal positivo de la bateria. Eviteasarle cablede alimentacion juntoacabledo RCA para evitarla intrusionedrudo.Es muyimportantequeasegurebienlas conexionesparaunasmaximasprestaciones.MTXrecomiendaeluso de cableminimo de 8 10mm^2 para elTX2275TX2450.
12 Los terminals de salute de altavoz (Speaker Output): Conexión de los altavoces a这些东西 terminales. La polaridad correcta, positivo apositivo (+/+) y negativo a negativo (-/-). La inversionión de la polaridad se degrada considerablemente el nivel bajo y la calidad del sonido. Modelo Puente:

TX2275: Cuando la reduccion de la amplificador, utilise el terminal positivo Canal 1 y solo el terminal negativo canal 2.

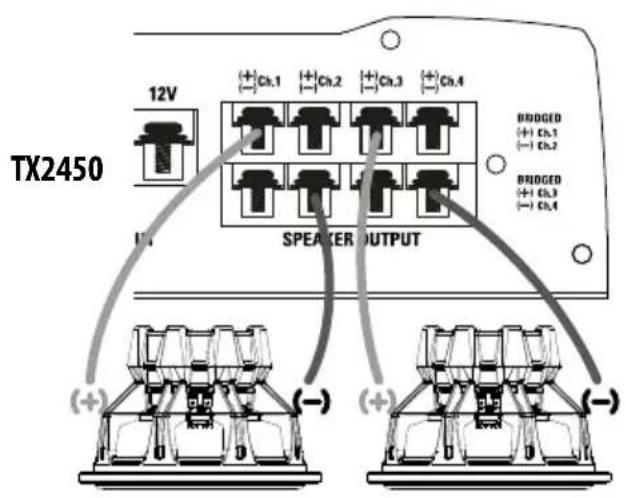

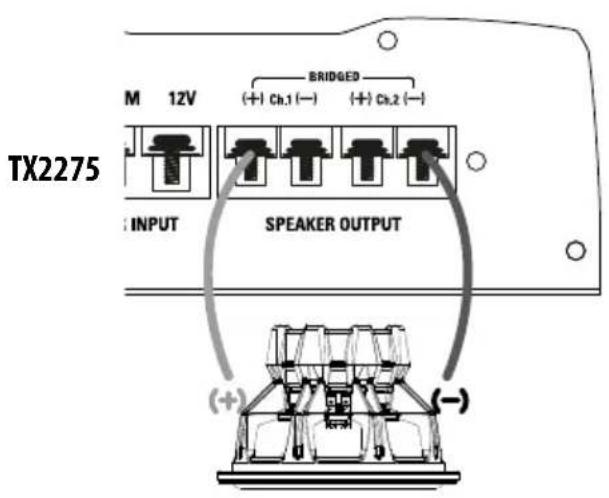

TX2450: Cuando la reduccion de la amplificador, para los dos primeros canales, utilise el terminal positivo Ch.1 y solo el terminal negativo Ch.2. Para los dos canales seguides, tomar el terminal positivo canal 3 y el terminal negativo Ch.4.

Advertencia: No cubrir el amplificador con una impedancia inferior a 4

- Instalación y montaje :

Instalación y montaje

MTX recomienda que un instalador autorizzato de MTX haga la instalacion de tu amplificador TERMINATOR. Qualquier variacion de las especillasaciones recomendadas en la connexion del amplificador podra darar seriamente el amplificador, altavoces y/o el systeme electrico del vehiculo. Por favor verifica dos times las conexiones antes de encender el systeme.

1. Desconecta el terminal negativo de la bateria del vehiculo.
2. Determinina el lugar de montaje del amplificador MTX. Recuerda queiene que haber suficiente ventilacion en la parte de los disipadores del amplificador para asegurar un Buen refrigeramento. Marca primo y bajo haz los agujerosonde iran montado el amplificador. Antes de thiso asegurate de que el cabledo del vehiculo, lineas de aire/gas, cables de freno, deposito de gasolina, etc...estan seguros y no interferiran en la instalacion.
3. Pasa un cable positivo de la bateria por el pasamuros utilizingando una arandela de plastico/goma o similar para evaporar que el cable se daene bajo a la superficie aflida del pasamuros. Pasa el cable al interior del vehiculo y conectalo al terminal +12V del amplificador. Deja el cable desconectado en la parte de la bateria. NOTEA
   : Aseguate de usar la correcta seccion de cable para los terminale spositivo y negativo (misma seccion)
4. Instala un fusible a 20 cms de la bateria. Este reducir el riesgo de dano a tí y tu vehicu in caso de cortocircuito o accidente. Asegurate de qitar el fusible del portafusibles hasta que todas las conexiones esten hechas. Luego connecta el cable de alimentacion positivo al terminal positivo de la bateria.
5. Encuentra un buena punto de casa en el chasis del vehiculo y quita la pintura para ver el punto de contacto. Conecta el cable de casa a este punto y el(other al terminal negativo de alimentacion del amplificador MTX.
6. Conecta un cable remoto de encendido de tu fuente al terminal de remot del amplificador. Si la fuente noiene un terminal de remot especico, puedes aplicar la sealsal de alimentacion de la antenna de la fuente.
7. Conecte los cables de serial al amplificador; Hay dosodos de hacer llugar la senal a su amplificador MTX como ya se ha visto.
8. Para encontrar las(Maximas prestaciones,le sugerimos usar cableados RCA de alta calidad.
9. Si el auto-radio no dispone decretas RCA,use la entrada de alta del amplificador con un cable de la seccion adecauda.
10. Conecte los altavoces a su amplificador MTX using an cableado de la seccion correspondiente. Para trabajo en modo puente no utilise impedancias inferiores a 4 ohmos.
11. Verifica dos vezes tos los pasos previos de la instalacion, el cableado y las conexiones de los altavoces. Si todo es correcto, conecta el cable negativo de la bateria, pon el fusible en el portafusibles yodemos proeoder aajustar el amplificador.
    Note : Asegurate de que la ganancia del amplificador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes.

Posibles problemas relacionos :

Problema Causa Solucn

Falta de indication de LED Falta de indication de LED Suministra +12V al terminal

Falta de +12V en la connexion de alimentacion Suministra +12V al terminal

Falta o insuficiencia en la connexion a mesa Verifica la connexion a mesa

Fusible de alimentacion danado Reemplaza el fusible

POWER LED "ON", no calidad Volumen de la fuente en off Incrementa el volumen de la fuente

Conexión de altavoces no realizada Realiza la conexión de altavoces

Control de ganancia del amplificador OFF Sube ganancia

Unidades de procesado de signal OFF Suministra potencia al

procesador de senal

Todoos altavocedes dañados Reemplaza los altavoces

Distorsión de salute Volumen de la fuente demasiado alto

Ganancia de amplificador demasiado alta Baja ganacia del amplificador

Balance invertido Cableo L y R invertido

Baja volumen de la fuente

Cableado de altavoces con correcta orientacion

Entradas de RCA invertidas Invierte las entradas de RCA

El Bajo esdebito Poloridad de altavoces invertida

la polaridad correcta

Fusibles dnilados Excesivo nivel de salute

Amplificador defectuoso Manda lo service tncico

Cablea los altavoces con

Baja el volumen

- Stay Tuned - Soporte técnico :

mtxaudio.eu

× [e-mail]

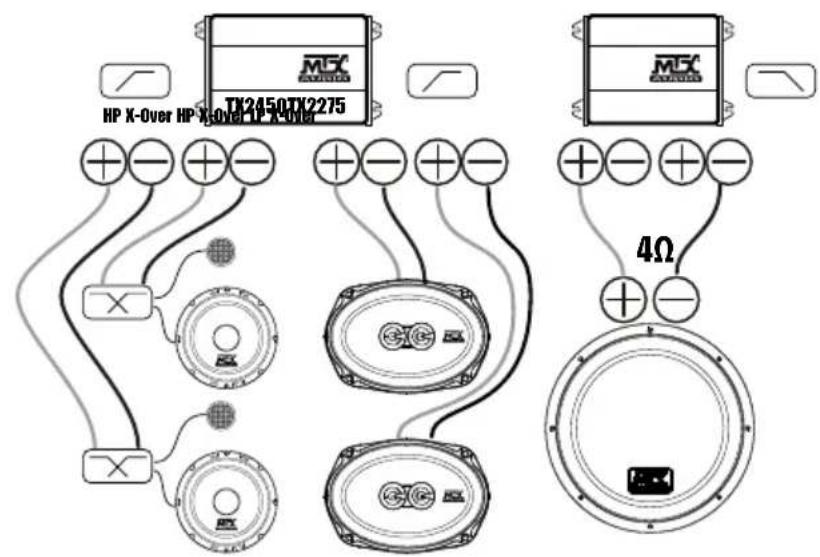

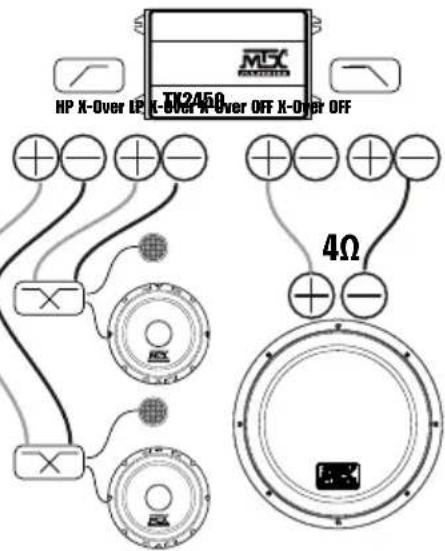

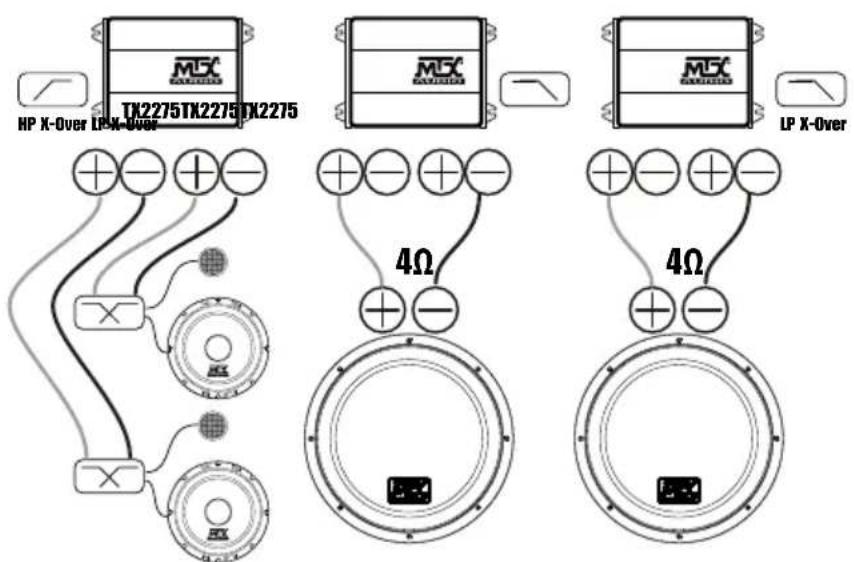

Ejmplos de instalacion :

Instalacion n°1:
sistema de 3 canales.
sistema de Compo en
la parte delantera ^+ subwoofer/recinto
en la parte posterior.

Instalacion n°3:
sistema de 5 canales.
someda de Compo en la
pare delantera
+ coaxiales en la parte
posterior
+ Subwoofer / recinto
somena en la parte posterior

Instalacion n ^ 4:
Sistema de 3 canales
conmultiple amplificadores.
sistema de Compo en la
partedelantera
+ Subwoofer dual / recinto
somena en la parte posterior

Recomendadas subwooers/recintos: TR12-04, TR12AV, RTE12AS, RTF10AS, RT12AT, RT10AS, RT12AV Altavoces recomendados : any TR/TRC/TRS speakers, any TX2 speakers, any TX4 speakers, any RTC/RTS speakers
