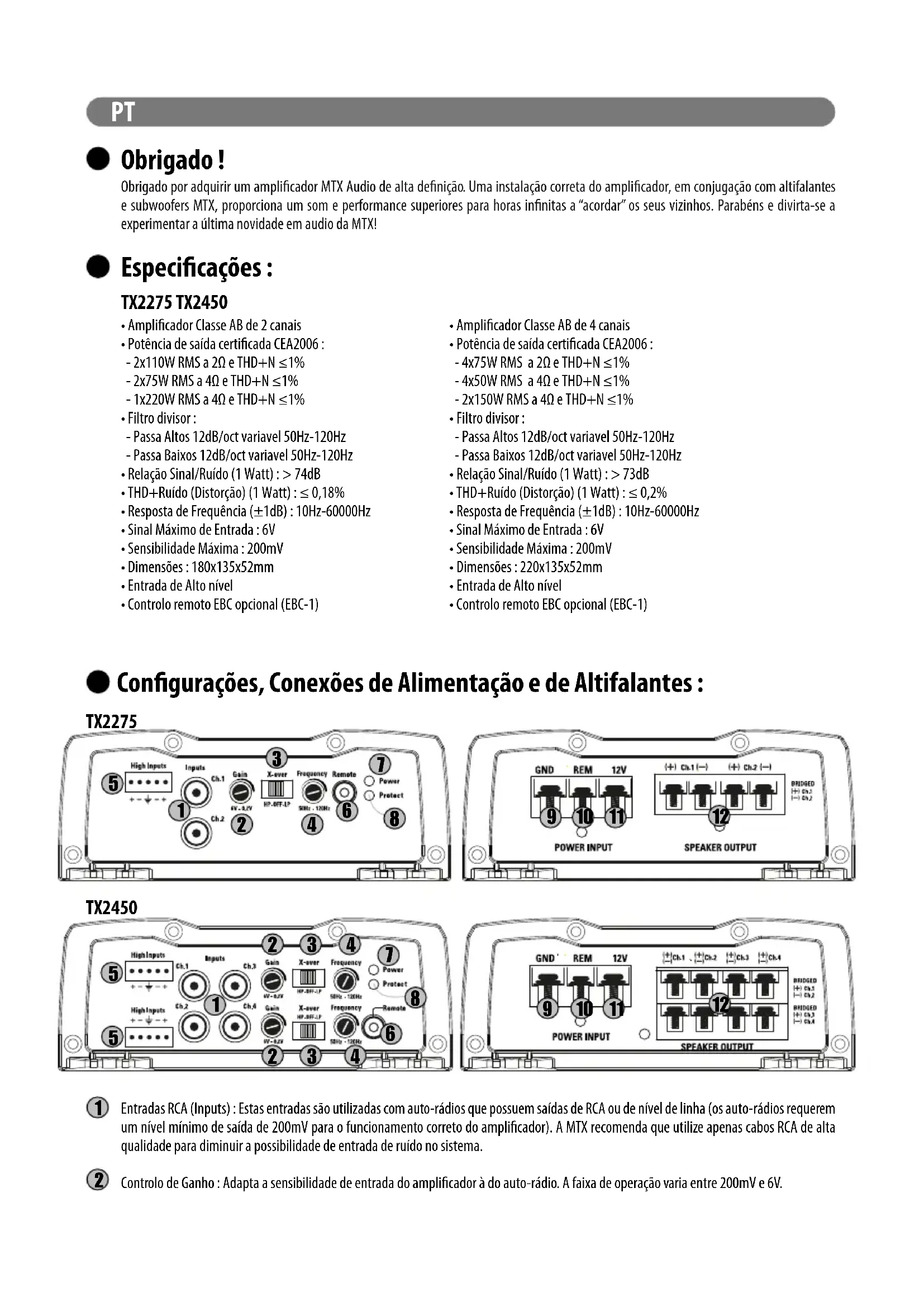

MANUAL DE UTILIZADOR TX2450 MTX Audio

Obrigado por adquirir um amplificador MTX Audio de alta definição. Uma instalação correta do amplificador, em conjugação com altifalantes e subwoofoers MTX, proporciona um som e performance superiores para horas infinitas a "acordar" os seu visinhos. Parabéns e divirta-se a experimentar a ultima novidade em audio da MTX!

Especificações :

TX2275 TX2450

• Amplificador Classe AB de 2 canais

• Potência de sinais certificadas CEA2006:

• 2x110W RMS a 2Ω e THD+N ≤1%
  -2x75W RMS a 4Ω e THD+N ≤1%

• 1x220W RMS a 4Ω e THD+N ≤1%

• Filtrodivisor:

• Passa Altos 12dB/oc't variavel 50Hz-120Hz
  Passa Baixos 12dB/oct variavel 50Hz - 120Hz

• Relação Sinal/Ruído (1 Watt): > 74dB

• THD+Ruido (Distorção) (1 Watt): ≤ 0,18%
• Resposta de Frequição (±1dB): 10Hz-60000Hz
  Sinal Maximo de Entrada: 6V
  Sensibilidade Maxima: 200mV
  Dimensoes: 180× 135× 52mm
• Entrada de Alto nivel

• Controlo remot EBC optional (EBC-1)

• Amplificador Classe AB de 4 canais

• Potência de sinais certificadas CEA2006:
  -4x75W RMS a 2Ω e THD+N ≤1%
  -4x50W RMS a 4Ω e THD+N ≤1%
  -2x150W RMS a 4Ω e THD+N≤1%
• Filtró divisor :
• Passa Altos 12dB/oct variavel 50Hz-120Hz
  Passa Baixos 12dB/oct variavel 50Hz-120Hz
• Relação Sinal/Ruído (1 Watt): > 73dB
• THD+Ruido (Distorção) (1 Watt): ≤0,2%
• Resposta de Frequência (±1dB): 10Hz-60000Hz
  Sinal Maximo de Entrada: 6V
  Sensibilidade Maxima: 200mV
  Dimensoes: 220× 135× 52mm
• Entrada de Alto nível
• Controlo remotelo EBC optional (EBC-1)

- Configurações, Conexões de Alimentação e de Altifalantes:

TX2275

TX2450

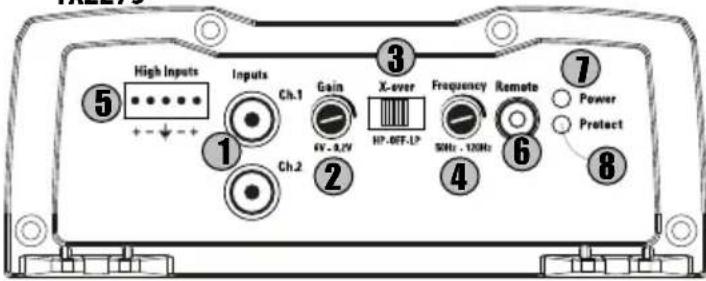

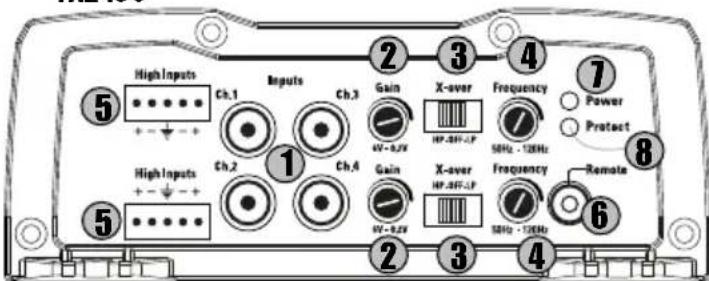

1 Entradas RCA (Inputs): Estas entradas sao utilizes com auto-radios que possuem saidas de RCA ou de nivel de linha (os auto-radiosrequirem um nivel minimo de saia de 200mV para o funcaoamento correto do amplificador). A MTX recomenda que utilize apenas cabos RCA de alta qualidade para diminuiar a possiblidade de entrada de ruido no systema.
2 Controlo de Ganho:Adapta a sensibilitadede entrada do amplificador a do auto-radio.A faixa de operacao varia entre 200mV e 6V.

Ajustar o ganho :

1. Rode o botão de controlo de ganho até ao minimo (no sentido anti-horário).
2. Aumento o controlo de volume do auto-radio ate circa de 3/4 do maxiimo.
3. Ajuste o controlo de ganho do amplificador até que ocorrê distorção audível.
4. Ajuste o controlo de ganho do amplificador (para baixo) até que a distortion desapareça.
5. O amplificador está ahora calibrado para a saída do auto-rádio.

3 Comutador de X-Over, Passa baixos, Passa altos (X-over):

Na posicao "LP", o divisor activo passa baixos (LP) está ligado. Use esta posicao para aplicacao de subwoofer. Na posicao "HP", o divisor activo passa altos (HP) está ligado. Use esta posicao para aplicacao de altifalantes. Na posicao "Off", o divisor activo (x-over) está desligado.

4 Controlo de Frequencia do Crossover: Utilido para selectionar a frequencia desejada. Pode ser ajustada entre 50Hz
5 Entradas de nivel de altifalante - alto navel (High Inputs):Esta entrada permitira que o amplificador opere com as unidades fonte. Os fios de altifalante da unidade fonte devem ser connectados à cabagem fornecida com o amplificadas de alto nivel (altifalante) foram usadas, um fio de remote deve ser uso para ligar/desliagr o amplificador.
6 Controlo remoto (Remote): o controlo remoto (EBC) liga-se diretamente esta porta, quando o prproprio EBC podeerto dosville para poderem ser feitos, a qualquer alte, os ajustes nos graves.

Atença, o EBC é optional. Poderá comprá-lo emeparado (referência: EBC-1).

① LED ligado (Power): O LED fica iluminado a verde quando o amplificador está ligado.
LED ligado (Protec.): O LED fica iluminado a vermelho quando o amplificador está em curto circuito ou proteção té

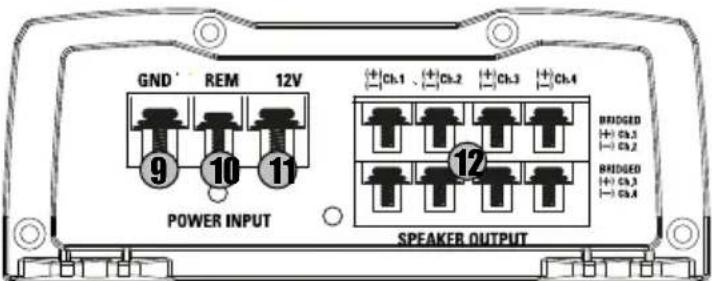

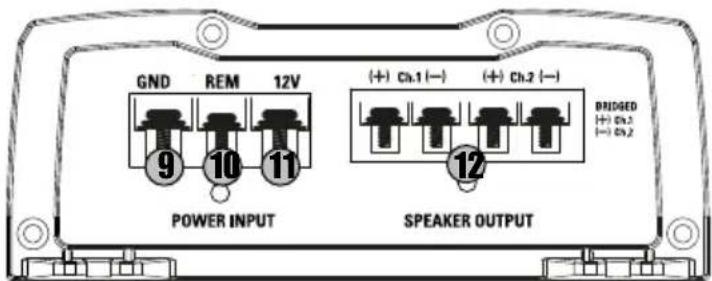

9 Terminal de Massa (GND): É necessária uma boa ligaçao de massa para o functiimento correto do seu amplificado curto do mesmo calibre do cabo de alimentacao para ligar o terminal de massa diretamente ao chassis do vocido. I vestigio de tinta ou sujidade da superficie, expondo o metal limpo no local onde sera feita a ligaçao de massa.
Terminal Remoto (REM): O amplificador pode ser ligado ao aplicar 12 volts;neste terminal. De uma forma geral, est um cabo do auto-radio assinalado com "remote" ou "electric antenna".
11 Terminal de Alimentação +12V (12V):Esta é a entrada principal de potência no amplífador e deve ser ligada diretrá da bateria da viatura para que o amplífador funcione devidamente. Use cautela ao instalar este cabo no veçulo. Ev cabos RCA, de antenna, ou de outras equipamento sensível, não que a elevada currente que flui por este cabo pode introd de som. É也是非常 muito importante ter uma ligação de qualida para maior performance. MTX recomenda utilizes 8~10mm² com o MTX TX2275 e TX2450.
12 Terminais altifalante (Speaker Output): Ligue os altifalantes a estas terminais. Assegure-se da correta polaridade, p negativo-negativo (-/-) . Inverter a polaridade degrada fortemente o他们在地穴的岩石上做了一个合格的土。

Modo ponte :

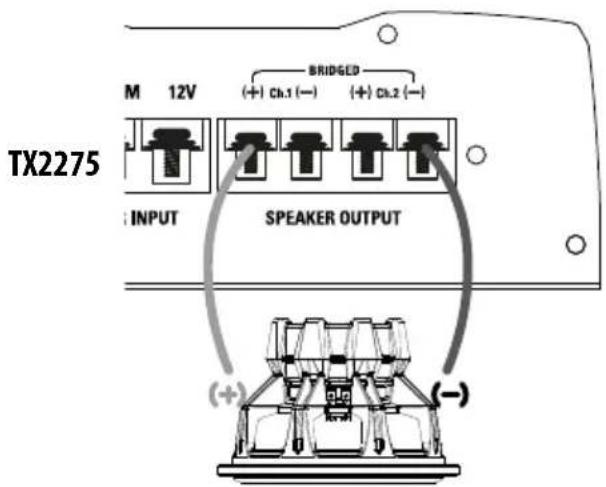

TX2275: quando colocar o amplificador em ponte, utilize asenas o terminal positivo do canal 1 e o terminal negativo.

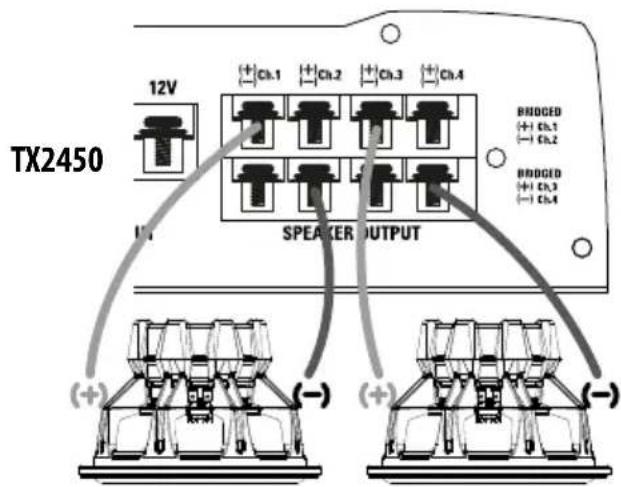

TX2450: quando colocar o amplificador em ponte, para os bois primeiros canais, utilize asenas o terminal positivo.
negativo do canal 2. Para os bois canais seguiates utilize o terminal positivo do canal 3 e o terminal negativo do canal 4.
AVISO: não colque em ponte o amplificador com uma impedência inferior a 4

- Instalação e Montagem :

A MTX recomenda que a instalação do seu novo amplífador sera feita por um agente autorizzato MTX. Qualquer desvio das espécificações de instalação recomendadas podem causar sérios danos ao amplífador, altifalantes e/ou sistemas eletrico do voçulo. Danos causados por instalação incorreta não são cobertos por garantia. Por favor verifique todas as ligações antes de ligar oSYSTEMA!

1. Desligue o terminal negativo da bateria do voiculo.
2. Determine o local de montagem do seu amplificador MTX. Tenha em conta que deve haver fluxo de ar suficiente para asseurar o arrefecimento. Marque os furos de montagem do amplificador antes de fazer qualquer furo e certifique-se de que todos os cabos do voceulo, tubos de combustivel, cabos de trava o deposito estao seguros e nao ha irao intererir com a instalacao. Faça os furos desejados e monte o seu amplificador MTX.
3. Instale um cabo de alimentacao positivo (+) a partir da bateria do voculo, atraves da firewall, using um passa fios e casquilhos para evitar danos nos cabos devidao as arestas afadas da firewall. Passe o cabo de alimentacao desde o interior do voculo ate ao terminal (12V) do amplificador. Por aoro, deixe o cabo desconectado da bateria.

Nota : Certifique-se de que usa o calibre adequado tanto para o terminal positivo como negativo.

1. Instale um quebra circuitos ou fusivel a circa de 20cm de distencia da bateria. Isto diminui efetivamente o risco de graves problemas em caso de curto circuito ou acidente. Certifique-se de que o quebra circuitos está desligado ou que o fusivel se encontra fora do suporte. Agora, pode ligar o cabo positivo ao terminal positivo da bateria.
2. Ligação de massa - Localize um bom punto de massa no chassis do velocó e remove qualquer vestigio de tinta ou sujidade da superficie, deixando o metal exposto no punto de contacto. Ligue o extremo oposto do cabo de massa ao terminal (GND) do amplífador MTX.
3. Conecte um cabo remoto desde o auto-radio até ao terminal remoto do amplificador MTX. Se o auto-radio não tiver um cabo remoto, pode usar o fio de antenna motorizada.
4. Ligue os cabos RCA desde o auto-radio até as entradas RCA do amplificador MTX. Certifique-se de que os cabos passam afastados da cabagem do Veçculo, computadores e cabos de alimentação. Se os cabos precisarem de ser cruzados, para um angulo de 90^ . Utilize apenas cabos RCA de alta qualida para diminuiar a entrada de ruido no Sistema.
5. Ligue os seu altifalantes ao terminals de saida de altifalante do seu amplificador MTX usingo um cabo de calibre adequado.
6. Certifique-se de que todos os passos anteriores foram seguidos, em particular as ligações de cabalagem e componentes. Em seguida, reconecte a ligação ao terminal negativo da bateria, lique o quebra circuitos ou colque ou fusivel no suporte.

Note : Certifique-se de que o controlo de ganho do amplificador está no minimum (sentido contra ponteiros do relógio) antes de iniciair o processo de ajustes.

Resolucao de problemas:

Problema

Causa

Sem indentao de LED Sem ligationremota de +12V Ligue +12V ao terminal

Sem +12V na conexão de alimentação Ligue +12V ao terminal

Ligação de massa insufficiente Verifique a ligação de massa

Fusivel de alimentacao queimado Substitua o fusivel e tente perceber o que aconceceu

Amplificador queimado Entregue para reparacao

Os 3 LEDs está vermelho intermitente A entrega do altofalante é muito boa Remova o(s) altofalante(s)

0 amplífador encontrar-se no modo de proteção tírmica Espere que o amplífador arrefeca

A tensão de entrada é demasiado elevada ou demasiado baixa Verifique a bateria e o alternador

Os 3 LEDs está vermelhos 0 volume do auto-rádio está desligado Aumento o volume do auto-rádio

mas não ha output

Ligação dos altifalantes não FOI realizada

O controlo de ganho do amplificador está nominimum

As unidas de processamento de sinal está desigadas

Substitua os altifalantes

Todoos altifalantes estao queimados

Saida distorcida

Ganhodoplammificadordemasiadoelevator

Balancoinvertido

Saidas RCA invertidas

Os baixos está fracos

Não está a'utilizar woofers da MTX

Fusiveis queimados

Amplificador com defeito

0 volume do auto-radio está demasiado elevado

Diminua o ganho no amplificador

Os altifalantes está fora de fase

Compre woofers da MTX

Níveis de sáda excessivos

Entregue para reparacao

Solução

Faça a ligaçao dos altifalantes

0 controlo de ganho do amplificador está no minimum

Aplitude potência ao processor de sinal

Diminua o volume do auto-radio

Faça a ligação dos altifalantes na orientação correta

Faça a ligaçao dos altifalantes na fase correta

Diminua o volume
