Type de produit	Amplificateur audio 4 canaux classe AB
Marque	MTX Audio
Modèle	TX2450
Nombre de canaux	4
Puissance RMS (CEA2006) @ 2Ω	4 x 75 W
Puissance RMS (CEA2006) @ 4Ω	4 x 50 W
Puissance RMS pontée @ 4Ω	2 x 150 W
Impédance minimale en ponté	4 Ω
Filtre actif	Passe-haut ou passe-bas 12 dB/oct, variable de 50 à 120 Hz
Rapport signal/bruit (1 W)	> 73 dB
Distorsion (THD+N, 1 W)	≤ 0,2 %
Réponse en fréquence (±1 dB)	10 Hz – 60 000 Hz
Sensibilité d’entrée	200 mV à 6 V
Dimensions (L x l x H)	220 x 135 x 52 mm
Entrées	RCA (niveau bas) et haut-niveau (adaptateur fourni)
Télécommande EBC	Optionnelle (réf. EBC-1)
Alimentation	12 V (borne batterie), fusible recommandé à moins de 20 cm de la batterie
Protection	Thermique, court-circuit, sous/surtension
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Contacter le support technique via mtxAudio.fr ou [e-mail]. Réparation par un professionnel recommandée.
Informations générales	Amplificateur classe AB large bande, idéal pour systèmes audio véhicule. Installation par spécialiste conseillée.

FOIRE AUX QUESTIONS - TX2450 MTX Audio

Comment brancher l’amplificateur TX2450 ?

Débranchez la masse de la batterie. Connectez l’alimentation (12V) à la borne positive de la batterie via un fusible à moins de 20 cm. Reliez la borne GND à une masse de qualité (tôle décapée). Branchez le fil REM (remote) à la sortie correspondante de votre source. Connectez les câbles RCA ou haut-niveau aux entrées INPUT. Enfin, raccordez les haut-parleurs aux borniers SPEAKER en respectant la polarité.

Que faire si les LED Power ne s’allument pas ?

Vérifiez que la borne REM reçoit du +12V, que l’alimentation 12V est présente et que la masse GND est correctement connectée. Si le fusible batterie a fondu, remplacez-le après avoir identifié la cause du court-circuit.

Comment régler le gain (sensibilité) ?

Tournez le potentiomètre GAIN au minimum (sens antihoraire). Montez le volume de la source aux 3/4 du maximum avec une musique dynamique. Augmentez le GAIN jusqu’à entendre de la distorsion, puis réduisez-le légèrement. Ce réglage aligne la sensibilité de l’ampli avec celle de la source.

Comment utiliser le filtre actif (X-over) ?

Positionnez le commutateur sur LP (passe-bas) pour un subwoofer, sur HP (passe-haut) pour des haut-parleurs larges bande, ou sur OFF pour une utilisation full range. Ajustez la fréquence de coupure (50 à 120 Hz) selon vos haut-parleurs.

Pourquoi le son est-il distordu ?

La cause la plus fréquente est un gain trop élevé ou un volume source trop fort. Réduisez le GAIN sur l’amplificateur. Vérifiez aussi que les câbles RCA ne sont pas inversés et que les haut-parleurs sont en phase.

Puis-je brancher des haut-parleurs en ponté (bridgé) ?

Oui, pour les deux canaux avant, utilisez la borne positive CH.1 et la borne négative CH.2. Pour les deux canaux arrière, utilisez CH.3 (+) et CH.4 (-). L’impédance minimale en ponté est de 4 Ω.

Que faire si l’amplificateur se met en protection (LED rouge) ?

Cela peut être dû à une impédance trop basse (inférieure à 2 Ω), une surchauffe, ou une tension d’alimentation trop haute/basse. Vérifiez le câblage des haut-parleurs et la ventilation. Attendez que l’ampli refroidisse avant de réutiliser.

Comment connecter une source sans sorties RCA ?

Utilisez les adaptateurs haut-niveau fournis. Branchez les câbles de haut-parleur de votre source sur ces adaptateurs, puis insérez-les dans le connecteur High Inputs de l’amplificateur.

Quelle section de câble utiliser pour l’alimentation ?

MTX recommande un câble de 8 à 10 mm² pour l’alimentation (12V) et la masse. Utilisez la même section pour les deux. Pour les haut-parleurs, une section minimale de 4 mm² est conseillée.

Où trouver la télécommande EBC et comment l’installer ?

La télécommande EBC (réf. EBC-1) est une option. Elle se branche sur le port Remote de l’amplificateur et permet de régler le niveau du subwoofer depuis l’avant du véhicule.

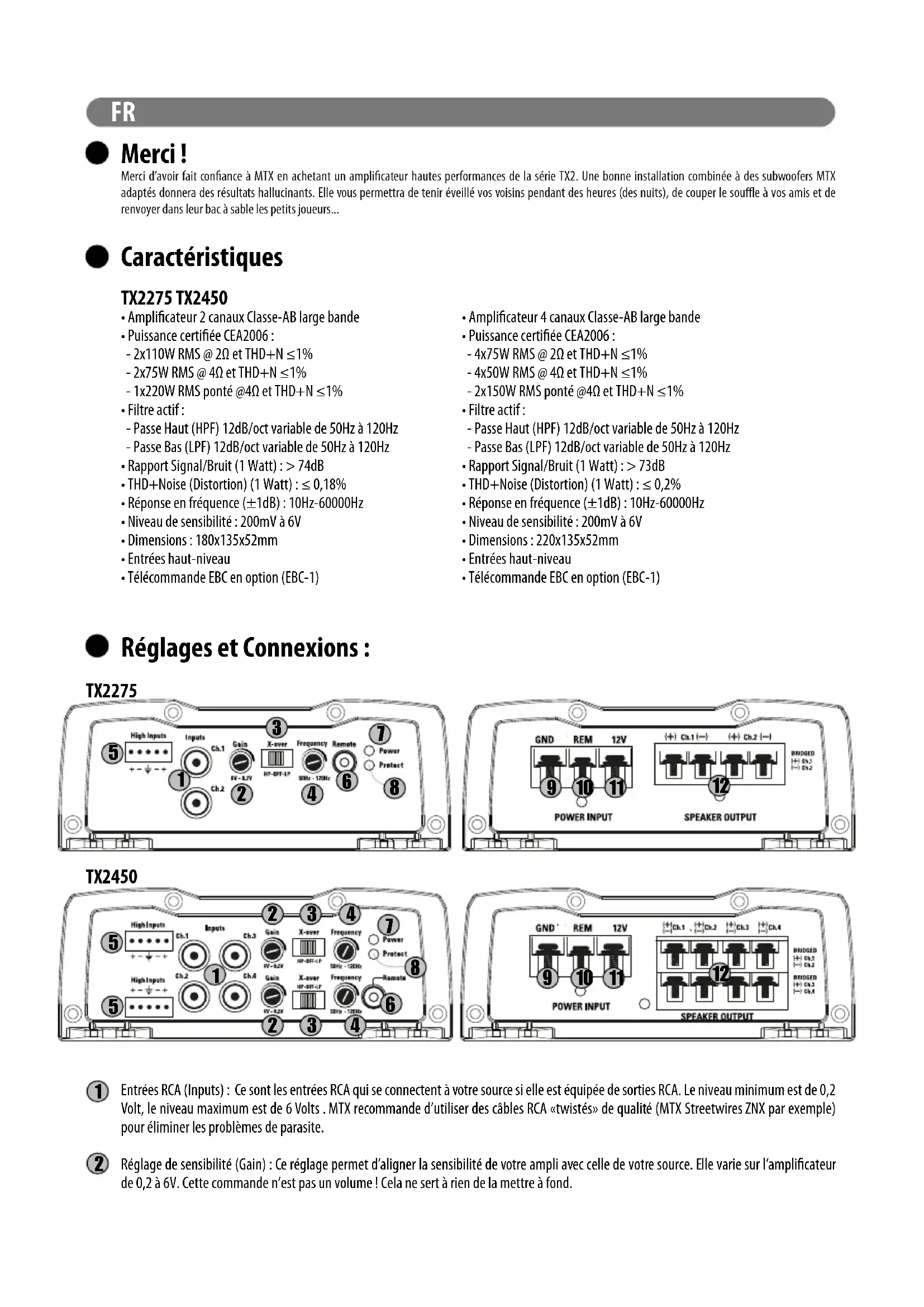

MODE D'EMPLOI TX2450 MTX Audio

Merci d'avoir fait confiance a MTX en achetant un amplificateur haute performances de la série TX2. Une bonne installation combinée a des subwoofer MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener eveilé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac a sable les petits joueurs...

Caracteristiques

TX2275 TX2450

• Amplificateur 2 canaux Classe-AB large bande

Puisssance certifice CEA2006:

• 2x110W RMS @ 2Ω et THD+N ≤ 1%
• 2x75W RMS @ 4Ω et THD+N ≤1%

• 1x220W RMS ponté@4Ω et THD+N ≤1%

• Filtre actif:

• Passe Haut (HPF) 12dB/oct variable de 50Hz à 120Hz

• Passe Bas (LPF) 12dB/act variable de 50Hz à 120Hz

• Rapport Signal/Bruit (1 Watt) : > 74dB

• THD+Noise (Distortion) (1 Watt): ≤ 0,18%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité : 200mV à 6V
• Dimensions: 180 × 135 × 52 ~mm
• Entrées haut-niveau

• Telecommande EBC en option (EBC-1)

• Amplificateur 4 canaux Classe-AB large bande

• Puissance certifiée CEA2006 :
• 4x75W RMS @ 2Ω et THD+N ≤1%
• 4x50W RMS @ 4Ω et THD+N ≤1%
• 2x150W RMS ponté @4Ω et THD+N ≤ 1%
• Filtre actif:
• Passe Haut (HPF) 12dB/oct variable de 50Hz à 120Hz
• Passe Bas (LPF) 12dB/oct variable de 50Hz à 120Hz
• Rapport Signal/Bruit (1 Watt): > 73dB
• THD+Noise (Distortion) (1 Watt): ≤ 0,2%
• Réponse en fréquence (±1dB): 10Hz-60000Hz
• Niveau de sensibilité : 200mV à 6V
• Dimensions : 220x135x52mm
• Entrées haut-niveau
• Telecommande EBC en option (EBC-1)

Réglages et Connexions :

TX2275

TX2450

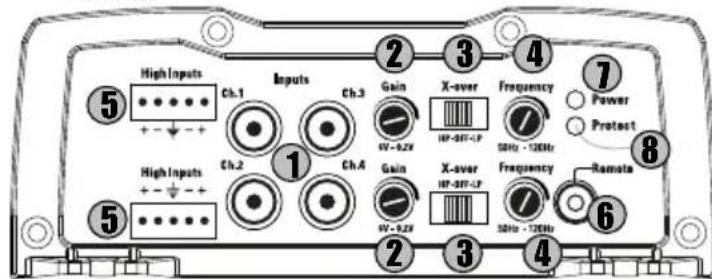

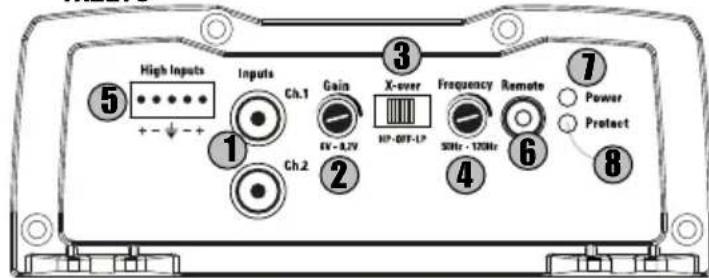

1 Entrees RCA (Inputs): Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommate d'utiliser des cables RCA «twistés» de qualite (MTX Streetwires ZNX par exemple) pour eliminer les problèmes de parasite.
2 Réglage de sensibilité (Gain): Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la mesure à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiemetre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiemetre «Gain» jusqu'à entendre de la distorsion (son dégrade)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Voitre amplificateur est calibre avec la source

3 Commutateur filtré actif (X-over) salle-bas (LP) salle-haut (HP):

• En position "LP", le contrôle actifasse basesten fonction.Àutiliser avec un subwoofer.
• En position "HP", le contrôle actif salle haut est en fonction. À utiliser avec des haut-parleurs kits ou coaxiaux.
• En position "Off", le contrôle actif n'est pas en fonction. L'ampli est en large bande.

Réglage de la fréquence de coupure (Frequency): Ce potentiemètre permet d'ajuster la fréquence de coupure du filtre actif de 50 à 120Hz.
5 Entrées haut-niveau (High Inputs): Voitr amplificateur MTX accepte le signal provenant des cables haut-parleur de voire source (dans le cas ou voire source ne serait pas equipedee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de branchier les adaptateurs dans le connecteur "High Inputs".
6 Port telecommande EBC (Remote): Ce port permet la connexion de la telecommande deportee EBC. Elle vous permit de regler le niveau du subwoofer asiss a I'avant. Attention, l'EBC est une option. Vous pouze I'acheter séparation, sa reférence est "EBC-1".
Témoin d'allumage (Power): Il s'allume en vert lorsqu'l'amplificateur est sous tension.
Témoin de mise en protection (Protec.): Il s'allume en rouge lorsqu'la amplificateur est en protection (Thermique ou court circuit).

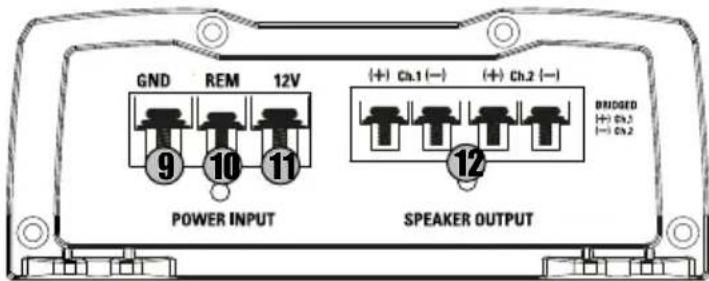

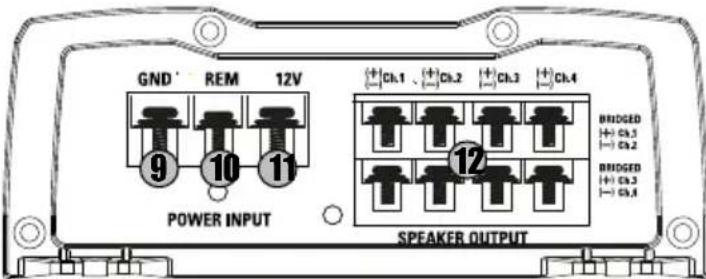

9 Connecteur de masse (GND) : C'est le bornier qui doit etre relié à la masse de votre vehicule. Une masse de très bonne qualite est indispensable. Il faut un contact de haute qualite avec vis et ecrous sur la tole a nu (enlever la peinture avec unerosse metallique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la meme section de cable pour la masse et pour l'alimentation 12V.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
11 Connecteur d'alimentation (12V): C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation à moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommende d'utiliser un cable 8 à 10mm² avec les MTX TX2275 et TX2450.
12 Connecteurs haut-parleurs (Speakers output): Connecter vos haut-parleur a ces borniers. Il faut respecter les phases pour obtenir la meilleure qualite sonore. Connecter les (+) des haut-parleurs aux (+) des amplis et les (-) des haut-parleurs aux (-) des amplis. Une inversion de polarite peut degrader le grave et la calidad sonore.

Mode ponte (BRIDGED): Suivre les indications marquées "BRIDGED" sur l'ampli.

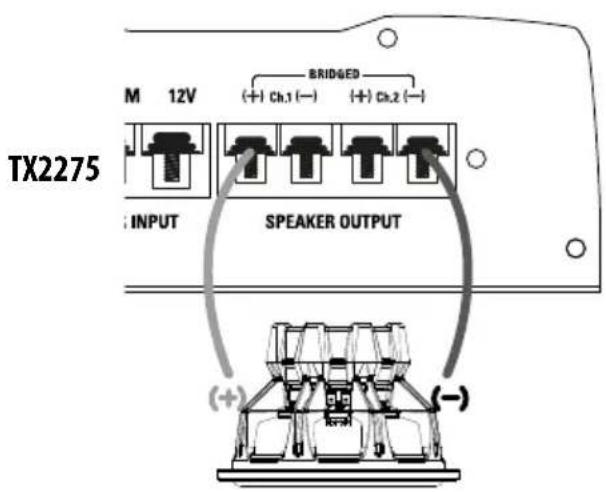

TX2275: Lors du pontage, utiliser la borne positive Ch.1 et la borne négative Ch.2.

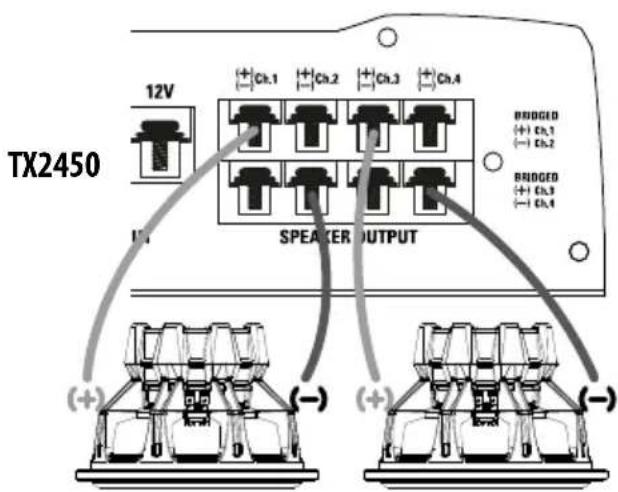

TX2450: Lors du pontage, pour les deux premiers canaux, utilisez la borne positive Ch.1 et la borne négative Ch.2. Pour les deux canaux suivants, prendre la borne positive Ch.3 et la borne négative Ch.4.

Attention: En mode ponté, impédance minimum = 4Ω.

Installation et montage :

MTX you recommend de faire appel à un installerateur spécialisé pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager toute amplificateur, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche toute系统的se audio.

1. Deconnectez la masse de la batterie du vehicule.
2. Determine the placement of your amplificateur MTX. Sa position ideale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
   Reperez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention a bien vérifier de ne pas percer dans le réservoir, dans une durée ou encore dans le système électrique du vehicule. Vous pouvez visser votre amplificateur.
3. Faites passer un cable d'alimentation de la batterie jusqu'à connecteur marque "12V" sur amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endommage pas. Attention à bien utiliser la section de cable recommandaee.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez notamment connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decape (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour I'alimentation. Brancher la masse au connecteur marque "GND" sur I'amplificateur puis visser I'autre extrimete a la tole du vehicule.
6. Connectez un cable de commande d'allumage et d'extinction de votre source au bornier marqué "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
7. Connectez des cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
8. Connectez les câbles des haut-parleurs aux borniers marqués "SPEAKER". Attention à bien respecter la polarité. Le "+" du haut parleur doit être connecté au "+" du bornier. Nous vous recommendons d'utiliser un cable de section minimum 4mm2.
9. Verifie tous les points de montage precedents, en particulier le cablage et les connexions. Si tout est en ordre, vous pouvez reconnectcer la masse de la batterie. Puis place le fusible dans son porte fusible.

Attention: le réglage de sensibilité marqu "GAIN" sur l'amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBÉMES

CAUSES

SOLUTIONS

Les 3 LED "Power" ne s'allument pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur "Rem"

"12V" n'est pas allimenté en +12V Brancher du +12V au connecteur "12V"

"GRD" n'est pas connecté à la masse Brancher "GND" et vérifier la masse

Le fusible à la batterie a fondu Le changer et essayer de comprende pourquoi

Les 3 LED "Power" clignottent rouge Impedance trop basse (sous 2 ) Retirer le surnombe de haut-parleurs

L'ampli est en protection thermique Attendre que l'ampli refroidisse

La tension d'alimentation est trop haute Verifier la batterie et l'alternateur ou trop basse

Les 3 LED "Power" sont allumés rouge

Le volume sur la source est a zéro

Augmenter le volume sur la source

Mais il n'y a pas de son

Reprise les branchements

branchés (ou déconnectés)

Le "GAIN" est au minimum

Le processor est eteint

Tous les HP sont brulés

Son distordu

Le "GAIN" est régê trop haut

Balance inversée

Les cables RCA sont inversés

Niveau de grave faible

Vou n'utilise pas des subs MTX?

Le fusible claque

L'amplificateur est en panne

Monter le gain

Alimenter le processeur

Changer les HP

Le volume sur la source est trop fort

Réduire le "GAIN" sur l'amplificateur

Les cables HP sont inversés

Reprendre les cables RCA

Les haut-parleurs sont hors phase

Achetez des subs MTX

L'ampli est a fond

Retournez le en réparation

Baisser le volume sur la source

Reprendre les branchements en respectant la phase

Connector les HP en phase

Baisser le volume et/ou le gain

- Restons Connectés - support Technique :

mtxAudio.fr

[e-mail]

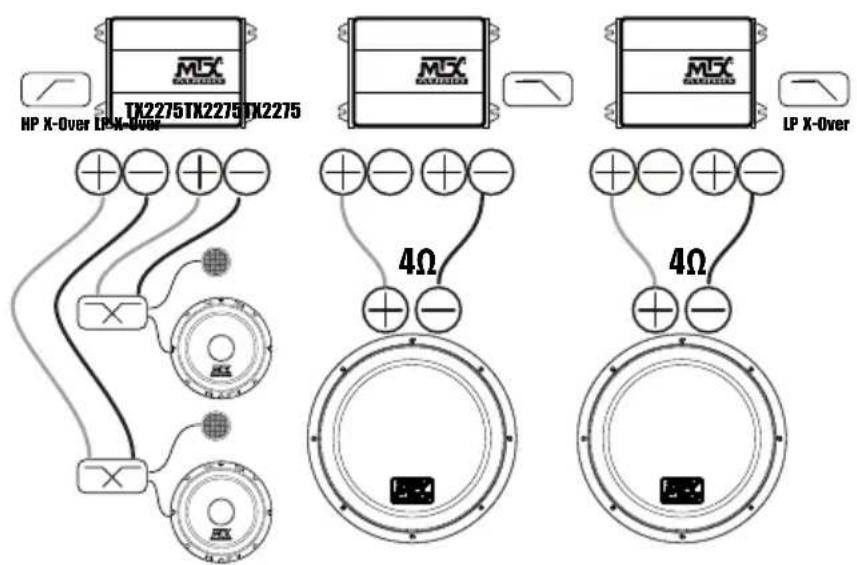

Exemples d'installations :

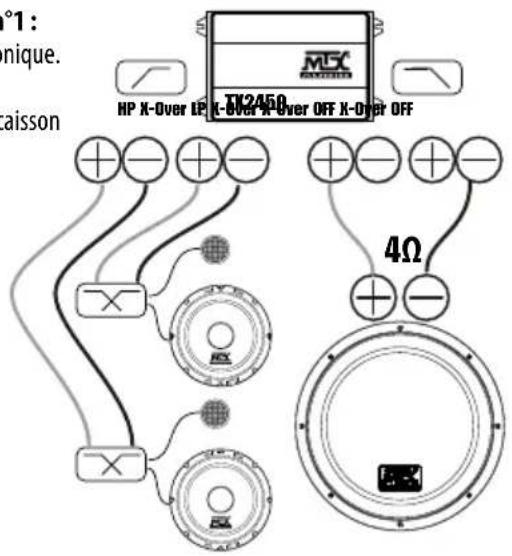

Installation n°1:
Système triphonique.
Kit à l'avant +
subwoofer ou caisson à l'arrière

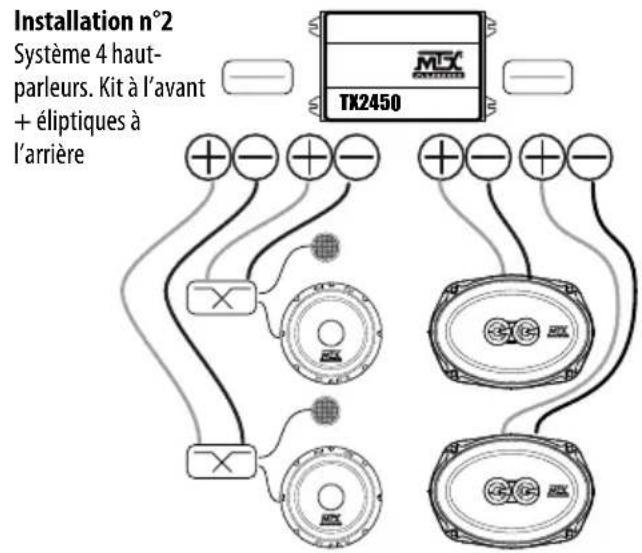

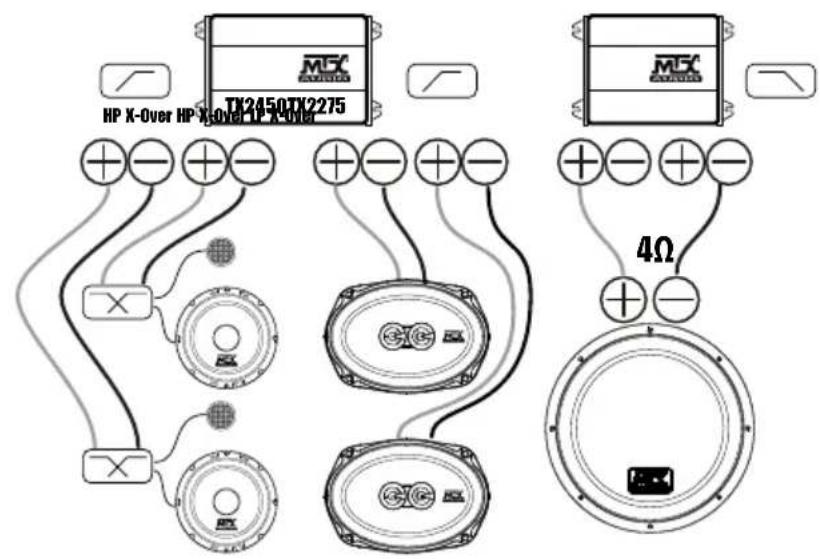

Installation n°3:
Système 5 canaux.
Kit à l'avant + éliptiques à l'arrière + subwoofer ou caisson à l'arrière

Installation n°4:
Système triphonique
multi amplis.
Kit à l'avant + double
subwoofer ou double
caisson à l'arrête

Subwooers/caissons recommandés : TR12-04, TR12AV, RTE12AS, RTF10AS, RT12AT, RT10AS, RT12AV Haut-parleurs recommandés : TR/TRC/TRS, TX2, TX4, RTC/RTS
