Тип продукта	Аудиоусилитель 4-канальный класс AB
Бренд	MTX Audio
Модель	TX2450
Количество каналов	4
Мощность RMS (CEA2006) @ 2Ω	4 x 75 Вт
Мощность RMS (CEA2006) @ 4Ω	4 x 50 Вт
Мощность RMS мостовое @ 4Ω	2 x 150 Вт
Минимальное импеданс в мостовом режиме	4 Ом
Активный фильтр	ФВЧ или ФНЧ 12 дБ/окт, регулируется от 50 до 120 Гц
Отношение сигнал/шум (1 Вт)	> 73 дБ
Искажения (КНИ+шум, 1 Вт)	≤ 0,2 %
Амплитудно-частотная характеристика (±1 дБ)	10 Гц – 60 000 Гц
Чувствительность входа	200 мВ до 6 В
Размеры (Д x Ш x В)	220 x 135 x 52 мм
Входы	RCA (низкий уровень) и высокий уровень (адаптер в комплекте)
Пульт дистанционного управления EBC	Опционально (арт. EBC-1)
Питание	12 В (клемма аккумулятора), предохранитель рекомендуется не далее 20 см от аккумулятора
Защита	Термическая, короткое замыкание, пониженное/повышенное напряжение
Уход и чистка	Протирать мягкой сухой тканью. Не использовать растворители.
Запчасти и ремонтопригодность	Обращайтесь в техническую поддержку через mtxAudio.fr или [e-mail]. Рекомендуется ремонт специалистом.
Общая информация	Усилитель класса AB широкополосный, идеален для автомобильных аудиосистем. Рекомендуется установка специалистом.

Часто задаваемые вопросы - TX2450 MTX Audio

Как подключить усилитель TX2450?

Отключите массу аккумулятора. Подключите питание (12В) к положительной клемме аккумулятора через предохранитель не далее 20 см. Соедините клемму GND с качественной массой (зачищенный металл). Подключите провод REM (remote) к соответствующему выходу вашего источника. Подключите кабели RCA или высокого уровня к входам INPUT. Наконец, подключите динамики к клеммам SPEAKER, соблюдая полярность.

Что делать, если не загораются светодиоды Power?

Проверьте, что на клемму REM подается +12В, питание 12В присутствует и масса GND правильно подключена. Если предохранитель аккумулятора перегорел, замените его после выяснения причины короткого замыкания.

Как настроить усиление (чувствительность)?

Поверните регулятор GAIN на минимум (против часовой стрелки). Установите громкость источника на 3/4 от максимума с динамичной музыкой. Увеличивайте GAIN до появления искажений, затем немного уменьшите. Эта настройка согласует чувствительность усилителя с источником.

Как использовать активный фильтр (кроссовер)?

Установите переключатель в положение LP (ФНЧ) для сабвуфера, HP (ФВЧ) для широкополосных динамиков или OFF для полного диапазона. Отрегулируйте частоту среза (50–120 Гц) в соответствии с вашими динамиками.

Почему звук искажается?

Наиболее частая причина – слишком высокое усиление или слишком громкий источник. Уменьшите GAIN на усилителе. Также проверьте, что кабели RCA не перепутаны и динамики находятся в фазе.

Можно ли подключать динамики в мостовом режиме?

Да, для двух передних каналов используйте положительную клемму CH.1 и отрицательную клемму CH.2. Для двух задних каналов используйте CH.3 (+) и CH.4 (-). Минимальное импеданс в мостовом режиме – 4 Ом.

Что делать, если усилитель переходит в защиту (красный светодиод)?

Это может быть вызвано слишком низким импедансом (менее 2 Ом), перегревом или слишком высоким/низким напряжением питания. Проверьте подключение динамиков и вентиляцию. Подождите, пока усилитель остынет, прежде чем использовать снова.

Как подключить источник без выходов RCA?

Используйте прилагаемые адаптеры высокого уровня. Подключите провода динамиков вашего источника к этим адаптерам, затем вставьте их в разъем High Inputs усилителя.

Какое сечение кабеля использовать для питания?

MTX рекомендует кабель сечением 8-10 мм² для питания (12В) и массы. Используйте одинаковое сечение для обоих. Для динамиков рекомендуется минимальное сечение 4 мм².

Где найти пульт EBC и как его установить?

Пульт EBC (арт. EBC-1) является опцией. Он подключается к порту Remote на усилителе и позволяет регулировать уровень сабвуфера из передней части автомобиля.

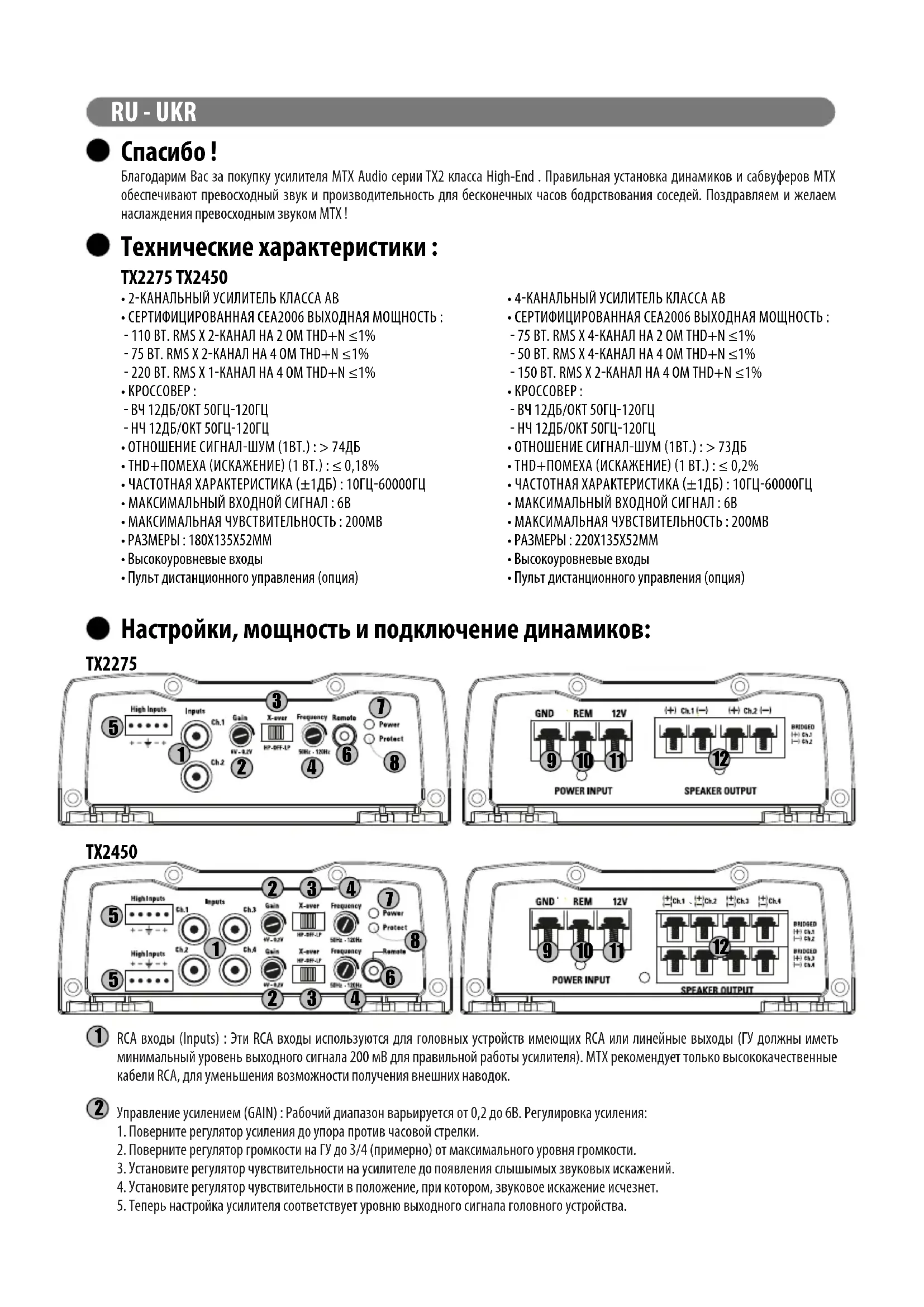

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TX2450 MTX Audio

- Пимеры подкlioуеня :

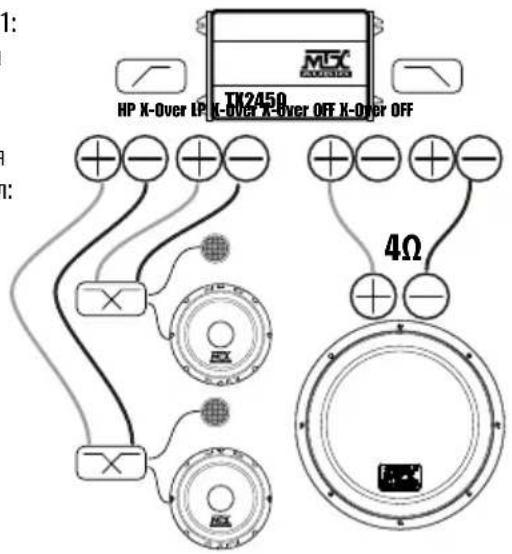

HCTaJI#n#1: 3-X KaHaJIbHa# cIcTeMa OpoHT: KOMNoHEHTHa# cIcTeMa+TbI: ca6ByΦeHbI dINHAMK/ Kopnychoi ca6ByΦep

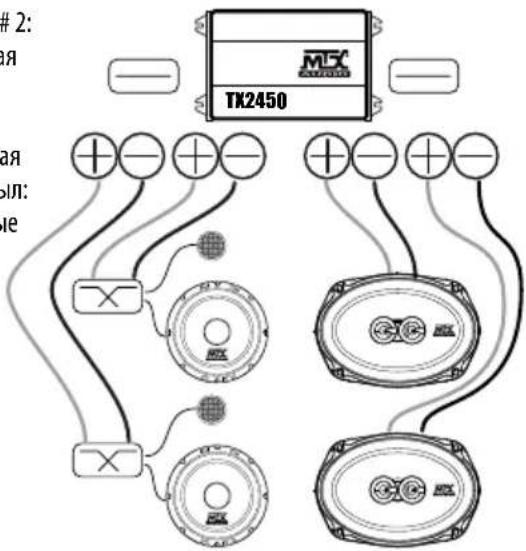

HCTaIaI#2: 4-xKaHaJIbHaJ CNTema OPOHT: KOMNoHEHTHa J CNTema+TbI: KOaKcMaJIbHbIe DInHaMKN

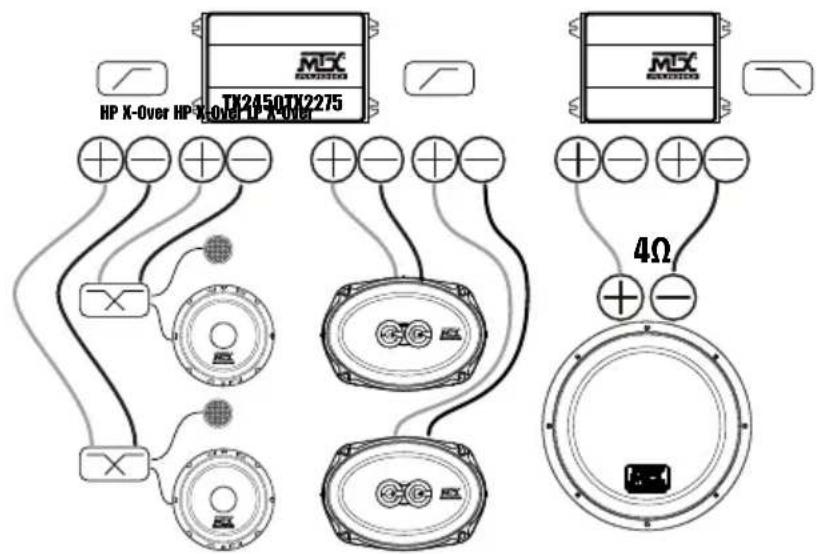

HCTaJIa#n# #3:

5-Ta KaHaJIbHaN CNTema
ΦoHT:KOMnoHeHTHa CnCTema
+TbI:KoAKnAJIbHbIe DnHaMnKN
+ca6ByfepehBbI dHnHaMnK/ Kopnychoi ca6Byeep.

Instalarean°4:

Sistem 3 Canale
