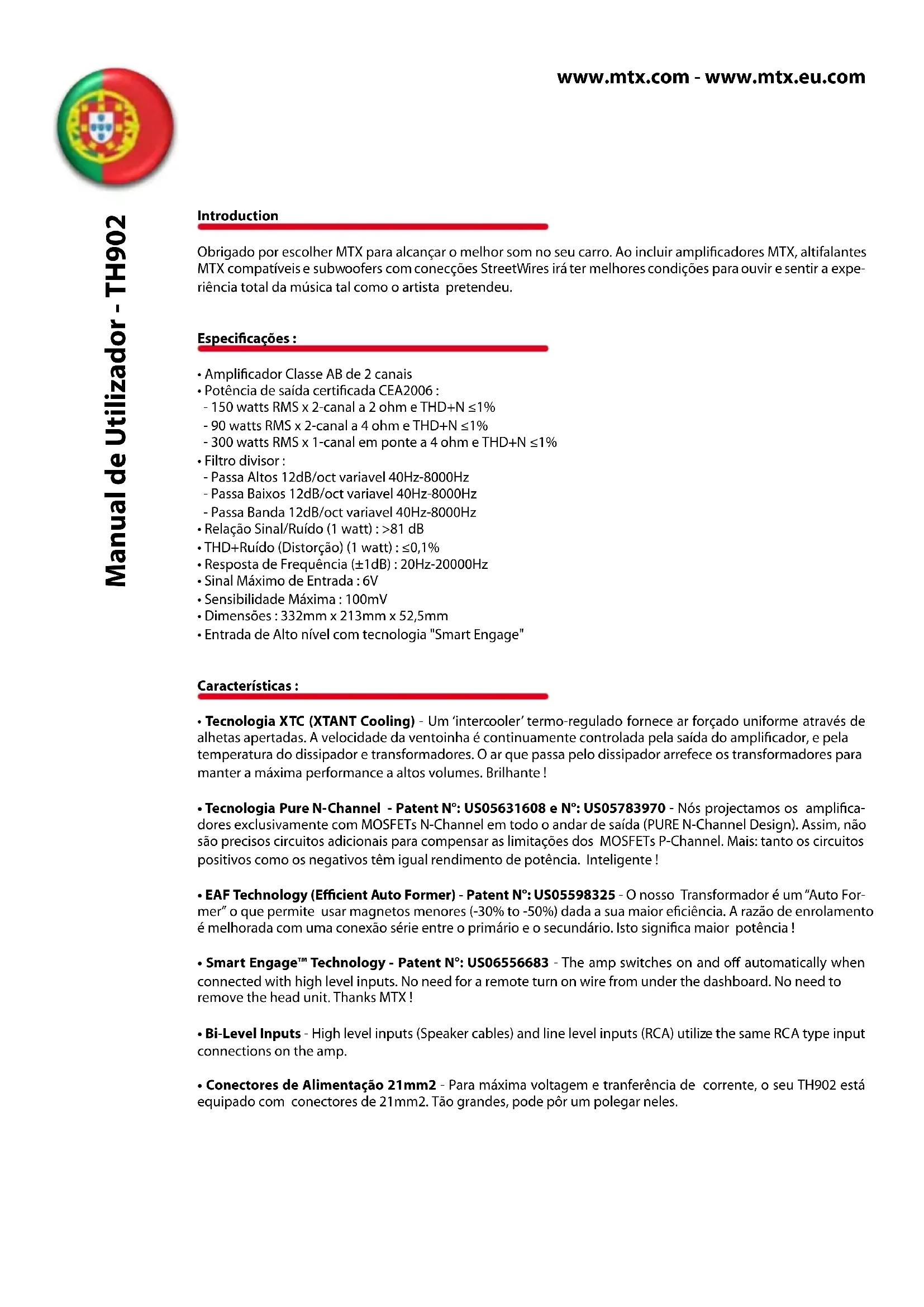

MANUAL DE UTILIZADOR TH902 MTX Audio

Obrigado por escolher MTX para alcancar o melhor som no seu carro. Ao inclui amplificadores MTX, altifalantes MTX compatíveis e subwoofer com conecções StreetWires irá ter melhores condições para ouvir e encontrar a experiencia total da música tal como o artista pretendeu.

Especificações :

• Amplificador Classe AB de 2 canais

• Potência de sinais certificadas CEA2006:

• 150 watts RMS x 2-can a 2 ohme THD+N ≤1%

• 90 watts RMS x 2-canal a 4 ohm e THD+N ≤1%

• 300 watts RMS x 1-canal em ponte a 4 ohme THD+N≤1%

• Filtró divisor :

Passa Altos 12dB/oc't variavel 40Hz - 8000Hz
Passa Baixos 12dB/oct variavel 40Hz - 8000Hz
Passa Banda 12dB/ocvariavel 40Hz - 8000Hz

• Relação Sinal/Ruído (1 watt): >81 dB

• THD+Ruido (Distorção) (1 watt): ≤0,1%

• Resposta de Frequência (±1dB): 20Hz-20000Hz
  Sinal Maximo de Entrada:6V
  Sensibilidade Maxima:100mV
• Dimensoes : 332mm x 213mm x 52,5mm
• Entrada de Alto;nivel com Tecnologia "Smart Engage"

\section*{Characteristicas:}

• Tecnologia XTC (XTANT Cooling) - Um 'intercooler' termo-regulado fornece ar forcado uniforme atraves de alhetas apertadas. A velocidade da ventoinha é continuamente controda pela saida do amplificador, ePGA temperature do dissipador e transformadores. O ar que passa pelo dissipador arrefece os transformadores para manter a maior performance a altos volumes. Brillhante!
• Tecnologia Pure N-Channel - Patent No: US05631608 e No: US05783970 - Nós projectamos os amplí-fa-dores exclusivamente com MOSFETs N-Channel em todo o andar de saía (PURE N-Channel Design). Assim, não são precisos circuitos adiconais para compensar as limitações dos MOSFETs P-Channel. Mais: tanto os circuitos positivos como os negativos tím éual rendimento de potência. Inteligente!
• EAF Technology (Efficient Auto Former) - Patent N°: US05598325 - Onoxo Transformador é um "Auto Former" o que permite usar magnetos menores (-30% to -50%) dada a sua maior eficiência. A razão de enrolamento é melhorada com uma conexão série entre o primário e o secundário. Isto significica maior potência!
• Smart Engage™ Technology - Patent N°: US06556683 - The amp switches on and off automatically when connected with high level inputs. No need for a remote turn on wire from under the dashboard. No need to remove the head unit. Thanks MTX!
• Bi-Level Inputs - High level inputs (Speaker cables) and line level inputs (RCA) utilize the same RCA type input connections on the amp.
• Conectores de Alimentação 21mm2 - Para maior voltagem e tranferência de corrente, o seu TH902 está equipado com connectores de 21mm2. Tao grandes, pode por um polegar neles.

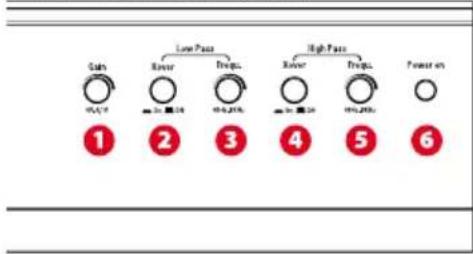

Painel de Controlo (Topo)

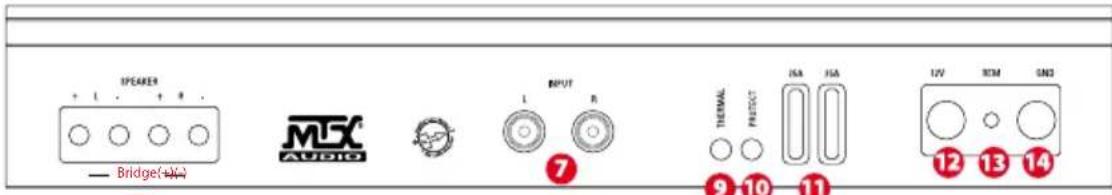

Painel de Conectores (Lado)

8

Painel de Controlo (Topo):

Controlo de ganho - Este controlo é uso para adaptar a sensibilitadde entrada do amplificador à unidade fonte que está a使用者. A gama de operacao varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho ate ao minimum (contra os ponteiros do relógio)
2. Suba o controlo de volume da fonte até circa de 3/4 do máximo.
3. Ajuste para cima o controlo de ganho do amplificador até que ocorrha distorção audível.
4. Ajuste para baixo o controlo de ganho do amplíficator até que a distorção audível desapareça.
5. O amplíficoer está ahora calibrado para a saída da uniónde fonte.

Comutador do filtropassabaixos - Este comutador liga e desligo o divisor activo passa baixos do amplificador. Prima para ligar-ON.
3 Controlo de frequencies do filtro passa baixos - Use this controlo para selectionar a desejada frequencia do filtró entre 40Hz e 8000Hz
Comutador doimento passa altos - Este comutador liga e desligo o divisor activo passa alto do amplificador. Prima para ligar- ON.
5 Controlo de frequências do filtró passa alto - Use este controlo para selecionar a desejada frequência do filtró entre 40Hz e 8000Hz

Passa Band: Colocando em "ON" os filtros passa baixos e passa alto ao mesmo tempo, obtem um filtro passa banda para woofers rapiidos ou médios. Pode fazer o filtro com os controlos de frequência (3) e (5).

Nota Importante : quando os filtros está?), a secção pre-amp fica em modo "Direct".

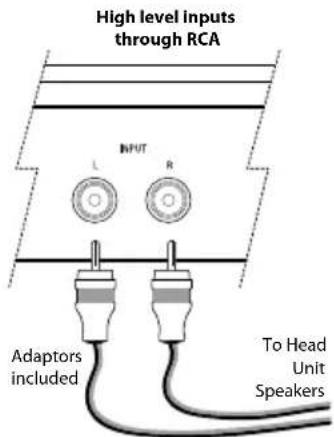

Entradas de alto;nível :

Os Amplificadres MTX aceitam entradas de alto;nivel atraves dos seuconctores RCA desde que se use os adaptadores fornecidos.So tem que conectarasaidasde altifalante da sua unidade fonte a estes adaptadores.

8 Terminais de altifalantes - Conecte os seuis altifalantes a estes terminais. Certifique-se que observa a polaridade ao longo do systema. Coneções de fase erradas podem resultar numa perda de graves e/ou pobre qualida de som em geral.

Mode em ponte :

Quando pontear o amplificador, use exclusivamente o terminal positivo esquerdo e o terminal negativo direito.
Aviso: não use o amp em ponte com uma impedência menor que 4 ohm.

ProteçaoTernica: o LED torna-se encarnado se o amp chegar acos 100^ . Este LED tambem fica encarnado se a tensao de alimentacao ficar abaixo de 9V ou acima de 16,2V.
10 Proteção de curto circuito: este LED pescará amarelo se as saías de altifalante ficarem em curto circuito. Sem sinal, este LED también pode fazer amareló se as saías de altifalante estiverem curto circuitadas.
Fusíveis : se necessário, substitua con fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
(+12V) Terminal de Alimentação - Esta é a entrada de potência no amplífador e deve se ligada direcionamente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do车身. Evite que este cabo passae ao lado de cabos RCA, de antenna, ou及其他 equipamento sensivel ja que a elevada currente fluindo por este cabo pode induzir ruido paraaretho do seu systema. É tambem muito importante ter uma conecção de qualida para a maior performance. Recomendamos o uso de cabo de 21mm2 com o MTX TH902D.
13 Terminal remoto - O amplificador pode ser ligado ao aplicar 12 volts;neste terminal. Tipicamente, esta voltagem é fornecida por um fio da unidade fonte marcado "remote" ou "electric antenna".
14 Terminal de massa - Uma boa ligação de massa é precisa para a boa operação do seu amplífico. Um cabo curto do mesmo calibre do cabo de alimentação deve ser uso para conectar o terminal de massa directamente ao chassis do veiculo. Deve remove a tinta da superficie, expondo o metal limpo onde fazer a ligação de massa.

Instalacao & Montagem

A MTX recomenda que proceeda a instalacao do seu novo amplificador Thunder atraves de um agente autorizzato MTX. Qualquer desvio das espécificacoes de instalacao recomendadas pode causar prejuizo grave ao amplificador, altifalantes e/ousystema eletrico do vehicle. Por favor verifique muito bem as conecções antes de ligar o systema.

1. Desconecte o terminal negativo da bateria do vocido.

2. Determine o local de montagem do seu amp MTX THUNDER. Deve haver sufficiente fluxo de ar peso dissipador, para assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certificque-se que todos os fios e cabos do voiculo, assim como tubos de combustivel, de travail etc, estao em seguranca e nao ha qualquer interferencia com a instalacao. Monte o seu amp MTX THUNDER.

3. Passe um cabo de alimentacao positivo desde a bateria do voceulo usando protecao adequado na travessia de chapas.
   Passe plo interor do voceulo ate ao terminal ^+ BATT do amp. Por aoro, deix e cabo desconctado da bateria.
   Nota : Certifque-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusivel dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efec-. tivamente o risco de graves problemas. Ate que todas as conecoes estejam completeness e verificadas, o quebra circuitos. deve estar em Off ou o fusivel fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

5. Encontre um bom punto de massa no chassis do veloculo e remove a tinta, deixando o metal à vista no punto de contacto. Aperte o cabo de massa ao punto de contacto point e conecte o除外 extremo do cabo de massa ao terminal GND do seu amp MTX THUNDER.

6. Conecte um fio Remote desde a sua unidad fonte até ao terminal do amplificador MTX THUNDER. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antenna motorizada.

7. Conecte os cabos cabos desde a sua unidad fonte acos jacks de entrada RCA do amplificador MTX THUNDER. Pode usar sinal de baixo ou alto nivel (via adaptorator). Certifique-se que os cabos passam afastados de cabos de alimentacao ou do voceulo.Use cabos de par entrancado de qualidade para evitar a entrada no systema.

8. Usando conecções RCA: Se a unidade fonte tiver saidas RCA outputs, simplementmente lique um cabo RCA da unidade fonte para as entrads RCA do amplificador.

9. Usando conecções de nível alto (altifalantes): Se a uniónde fonte não tiversaidas RCA, um sinal de alto nivel pode ser usado com os adaptadores alto navel/RCA fornecidos, conectando os fios expostos à cabagem dos altifalantes traseiros do vcúculo. Conecte o fio negativo do altifalante esquerdo ao fio verde com faixa preta do adaptorador fornecido. Conecte o fio positivo do altifalante esquerdo ao fio totalmente verde do adaptorador. Faça o mesmo como o altifalante direito, usingo o fio púpura do adaptorador. Pode ahora ligar as fichas RCA do adaptorador ao amplificador.

10. Conecte os seu altifalantes ao terminals de saida de altifalante do seu amp MTX THUNDER using cabo de calibre adequado. O amplificador temdois terminals de altiflante PARALELOS, um positivo e um negative para aplicacoes de woofer simples e um Conjunto optional configuraçao de duplo woofer.

11. Faça uma verificação dupla a todos os passos anteriores, em particular as conecções de cabalagem. Se todo estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusiéveis e inicia o ajuste do amplífador.
    Note: Certifique-se que o controlo de ganho do amplífador está mesmo no minimo(contra ponteiros do relógio) antes de inciar o processo de ajustes.

Sem indentacao de LED Sem conecao remota de +12V Ligue +12V ao terminal Sem +12V na conecao de alimentaciono Ligue +12V ao terminal Conecao de massa insufficiente Verifique a conecao de massa Fusivel de alimentaciono queimado Substitua fusivel LED de alimentaciono on, Volume on, unidade fonte off Aume sem saida Verifique conecoes de altifalantes Faça

Controlo de ganho do amplificador em off Unidade de processamento de sinal em off

Aumente o ganho
Aplique alimentacao no processor de sinal

Altifalantes queimados Substitua altifalantes

Saia distorcida Volume da unidade fonte demasiado alto Ganho do amplificador demasiado alto Baixe o ganho do

Baixe o volume daança de fonte

Balanco invertido Altifalantes ligados com L+Rtrocado Entradas RCA invertidas Invertas as entradas RCA

Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta
Não usingo woofers MTX Adquira woofers MTX

Queimando fusiveis Niveis de saida excessivos Amplificador com defeito En

Baixe o volume
