KÄYTTÖOHJE TH902 MTX Audio

Omistajan käsikirja - TH902

Esipuhe

Kiitos, etta valitsit MTX:n auttamaan autosi paasemaan parhaalle tasolle. MTX vahvistimen kayttaminen yhdessa sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, etta voit kuulla tuntea ja cokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• 2-kanavainen AB-luokan vahvistin
  CEA2006 sertifoitu ulostuloteho :

• 150 wattia RMS x 2-kanavalla 2:ssä ohmissa ja THD+N ≤1%

• 90 wattia RMS x 2-kanavalla 4:ssä ohmissa ja THD+N ≤1%

• 300 wattia RMS x 1 sillattuna 4:ssä ohmissa ja THD+N ≤1%

• Jakosuodin :

Ylipäastosuodin 12dB/oct vaihteluväli 40Hz-8000Hz
- Alipäastösuodin 12dB/oct vaihteluväli 40Hz-8000Hz
-Kaistanpäästösuodin 12dB/oct vaihteluväli 40Hz - 8000Hz

• Signaali/kohina-suhde (1 W): >81dB

• Harmoninen kokonaisärö (THD) + Kohina (1W): ≤0,1%
  -Taajuusvaste (± 1dB) :20Hz-20000Hz
  Maksimi sisääntulo signaali: 6V
  Maksimi herkkyys: 100mV
  Mitat: 332mm× 213mm× 52,5mm
  High Level Input kaiutinisämenolitiittimet "Smart Engag

Ominaisudet :

• XTC tegnologia - (Xtant Technology Cooling - XTANT jäahdyts) - Lampötilan mukaan saatyvä jäahdytin tuottaa viileä ilmaa jäahdytsrivoille. Puhaltimen nopeutta saedellän jatkuvasti vahvistimen antaman tehon, sekä jäahdyttimien ja muuntajien lampötilan mukaan. Poistoilman ulostulo jäahdytsy elementitä on strategisesi sijotettu jäahdyttämän muuntajia ja yllapitämän maksimaalinen suoritusky kaikilla äenenvoimakkuustasoilla. Nerokasta!
• Pure N-Channel Technologie - Patent No: US05631608 and No: US05783970 - Olemme suunnitellet vahvisitimmemme N-Channel MOSFET:ille ulostulon vaiheen sekä positivisille etta negatiivisille piireille. (Pure N-Channel Design). Nain mitään ylimäräisia piirejä ei tarvita korjaamaan P-Channel MOSFET transistorien puutteita. Lisäksi sekä positivisilla etta negatiivisilla piireillä on yhtenevat käytökelpoisen tehon lukemat. Fiksua.
• EAF Teknologia (Efficient Auto Former) - Patent N°: US05598325 - Kutsumme muuntajaamme "Auto Former": ksi joka paremman tehokkuutensa ansiosta saallii 30% - 50% pienempien magneettien kayton. Hyötysuhe on parantunut ensio- ja toisiopuolen sarjaankytkennän ansiosta Tämä tarkoittaa enemmän tehoa!
• Smart Engadge™ Auto-Turn-On Teknologia - Patent N°: US06556683 - Vahvistin kytkeytyy pälle ja pois automaattisesti, kun se on kyketynä Hi-Level inputiun. Tällöin herätevirtaa ei tarvita, joten ei myöskän ole tarvetta etsi virtajohtoja kojelaudan sisälta, eikä irroittaa soitinta. Kiitos MTX!
  Kaksi-typpisisänmenot-Kaiutinkaapelit (Higl-Level Input) sekä Linjasisänmenot (RCA) kayttavat samoja RCA liittimia. Miksiko? Koska me pystymme...
• 21mm2 virtaliittimet - maksimaalisen jännitteen ja virran kulkuun, TH902 vahvistimesi on varustetu 21mm^2 virtaliittimillä. Se on niin iso, etta voit laittaa peukalon sinne. Huimaa!

Ohjauspaneeli (Päällä)

Kytkentäpaneeli (Sivulla)

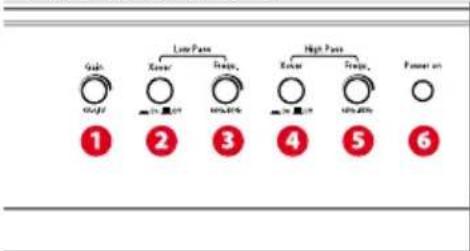

Ohjauspaneeli :

1 Gainin tasonsaatö - Tata saatöä kaytetaan sovittamaan vahvistimen herkkyss parhaillaan kayttamasi ohjelmahteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V valillä.

Gainin asettaminen

1. Kännä Gainin säätö täysin vastapäivään
2. Kännä ohjelmaåhteen äenvoimakkuus n.3/4 maksimista
3. Säädä Gainia, kunnes kuulet säröä
4. Kännä Gainia takaisinpän sihen saakka, etta säröäni katoaa
5. Vahvistin on nyt kalibroitu kaytettavan ohjelmalähteen ulostuloteholle

Alipäastosuotimen X-over kytkin - Tätä kytkintä käytetän kytkemään aktiivinen alipäastosuotimen jaksuodin paälle ja pois. Kun kytkin on painettuna, jaksuodin on paällä, ja kytkin vapautettuna jaksuodin on pois paälta
3 Alipäastösuotimen X-over taajuussäätö - Tàï säädintä käytetän valitsemaan haluttu jakosuotimen taajuus. Taajuutta voi saatää valillä 40Hz - 8000Hz
Ylipäastosuotimen X-over kytkin - Tätä kytkintä käytetän kytkemän aktivinen ylipäastosuotimen jaksuodin paälle ja pois. Kun kytkin on painettuna, jaksuodin on paällä, ja kytkin vapautettuna jaksuodin on pois paälta
5 Ylipäastosuotimen X-over taajuussaata - Tata saadintä kaytetaan valitsemaan haluttu ylipäastosuotimen jakosuodin taajuus. Taajuutta voi saataa valillä 40Hz - 8000Hz

2 Kaistanpaastosuodin: Jos kytket yli-, etta alipaaestosuotimien jakosuotimet paalle yhtaaikaa, saat kaistansuotimen jakosuotimen kick woofereille tai keskiänikaiuttimille. Voit saataa suodinta taajuussaatimilla 3 ja 5

Tärkea houomautus : kun molemmat jaksuotimet on kytketty pois, esivahvistin on suorakytkentätlassa, joloinäenlaatu on paras mahdollinen.

Virran merkkivalo "Power On": Ledivalo palaa punaisena, kun vahvistin on pällekytketty. Lampö- tai virtasuo-jan merkkivalot on esitetty kohdissa 9 ja 10.

Omistajan käsikirja - TH902

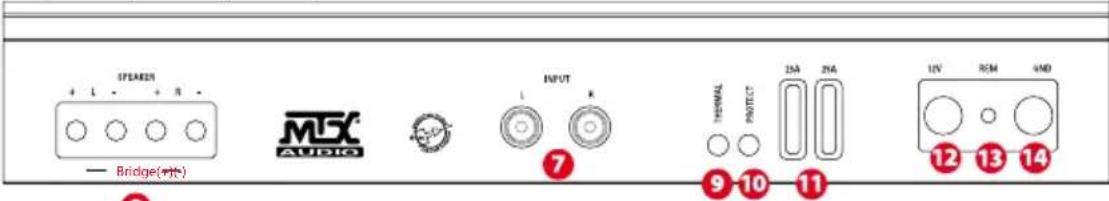

Kytkentä paneeli :

7 RCA sisäänmenoliittimet - Nämä RCA sisäänmenoliittimet ovat ohjelmalätheille, joissa on RCA- tai linjalähdöt. Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso.

Korkealaatuisten kierrettyjen parikaapelien kayttö on suositeltavaa häiriöiden välttämiseksi.

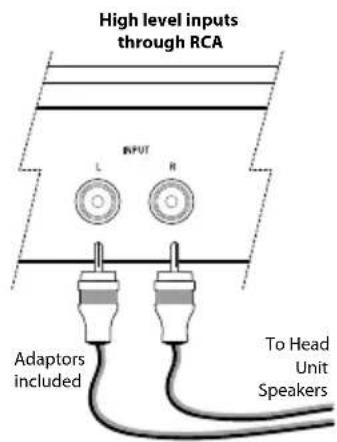

High Level sisäänmenot :

MTX vahvistimet mahdollistavat high level tasoisen signaalin kytkemisen RCA-liittimien kautta sovittimien avulla. Sinun tarvitse vain kytkea soitimesisi kaiutinkaapelit sovittimiin ja sovitin edelleen RCA-liittimiin.

Kaiutin liittannat - Kytke kaiuttimesi nainiin liittimiin. Varmista, etta napaisudet ovat koko jarjestelmass oikein pain. Vära napainen kytkentä voi aiheuttaa bassovastaavuuden menetyksen ja/tai huronon aen yleislaadun.
Siltaus: Kun siltaat vahvistimen, käytä ainoastaan vasenta " + " liitintä ja oikeanpuoleista " - " liitintä
Lamposuoja - LED palaa punaisena, kun vahvistimen lampo saavuttaa 100^ C tamaLED muuttuu punaiseksi myos, mikali syottjannite laskee alle 9V tai menee yli 16,2V.
Oikosulcuujaus - tam LED vilkkuu keltaisena, mikai kautinkytkennat menevat oikosulkuun. Ilman signaaliakin LED voi palaa kelaisena, jos kaiutinlahdot ovat oikosulussa.
Sulakkeet - kun sulake palaa, korvaa su samankestoisella sulakkeella. Alkaoskaan asenna korkeampikestoista sulaketta.
(+12) Virtaliitin. Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaepelin viennissä akulta vahvistimelle. Välä viemästa kaepelia laheltä RCA- tai antennikaapeleita tai muitaherkkä iaitteita, koska kaepelin suurivirta voi aiheuttaa hairiöitä muhin järestelmiin. On myos erittän tärkeä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 21mm2 virtajohtimen käyttoa MTX TH902 vahvistimen kanssa.
Heratevirtaliitn (Remote)- vahvistin kytkeytyy paalle, kun tahan liitaan johdetaan 12Vjannite. Typpillisesti tamjannite tuodaan soittimen "remote" tai "elcric antenna" merkityilta johdoilta.
Maadoitusliitn - hyva maadoitus on valtamatön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa samanpaksuinen kaapeli tulee liittaa suoraan auton runkoon. Hio tai raaputa maali pois liitannan kohdalta siten, etta liittimen ja auton rungon metallit ovat suorassa kontaktissa.

MTX suosittelee, etta annat uuden Thunder vahvistimesi asennuksen valtuutetun jalleenmyyjän tehtäväksi. Mika tahansa poikkeama kytkentäsuo situksista saattaa aiheuttaavakavaa vahinkoa vahvistimella, kaiuttimille ja/ tai auton sähköjärestelmille. Tarkista vielä kaikki kytkennät ennen järestelman paälkyktemista.

1. Irroita auton akun maadoituskaapeli (-johto).
2. Määrä MTX THUNDER vahvistimen asennuspaikka. Huimioi, etta vahvistimen jäähdytseyelementti ympärillä tuee olla riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinntyspaikat ja po-raa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sahköjohtoja, jarru- tai polittoainelinjoja tms. ole asennuksen esteena. Asenna MTX THUNDER vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, etta lapiviennässä on riittäva sujaas, ettei kaepelin eriste pääse hankautumaan rikk pitkänkään ajan kuluessa. Tuo kaepel ivahvistimelle ja kytke se vahvistimen paävirtaliittimeen (+). Älä kutenkaan kytke toista paätä vielä akkuun. Huomautus: Varmista, etta sekä virta-, etta maadoituskaapelit ovat riittävän paksuisia..
4. Kytke paavirtajtoon sulake, enintaan 20cm paahan akusta. Tam piententa tet Hokkaasti vahinkoriskia sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, etta sulake on irroitettu, alaka laita sita paikalleen ennennenkuin kaikki kytkennat on tehty ja tarkastettu.. Taman jalkeen voit kykea kaepelin kiinni akcuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siita maali siten, etta kontaktipinnassa on paljas metalli. Kiinittä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX THUNDER vahvistimen maadoitusliitäntään (GND).
6. Kytke herätevirtajto soittimelta MTX THUNDER vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillä "remote" johtoa, voit tehdä kytkennän myös sahkoantenni liitantaan (Power Antenna).
7. Kytke RCA kaapelit soittimelta MTX THUNDER vahvistimesi RCA Bi-level liittimiin. Varmistu, etta signaalijohdot eivat kulje virtajohtojen tai auton tietokoneiden laheisyydessä. Käytä korkealaatuisia kierrettyjä parikaapeleita vähentäksesi härliöden mahdollisuutta.
8. RCA liitantöjen käytto: Jos soittimessa on RCA-ulostulot, kytke ne vahvistimen RCA sisäänmenoihin.
   Kaiutin liitantoen kaytto:Jos soittimessa ei ole RCA-ulostuloja, High-Level signaia voidaan kayttaa vahvistimen mukana toimitetun RCA-sovittimen avulla, kytkemall sovittimen johdot takakaiuttimien johdotuksiin. Kytke Kytke vaseman kaiuttimen negatiivinen johto RCA-sovittimen vihrea-mustaan johtoon. Kytke vasemman kaiuttimen positivinen johto RCA-sovittimen vihreaan johtoon. Tee sama oikean kaiuttimen johdotukdille kaytttaen sovittimen purppuranvarisi ja hotoja. Taman jalkeen voit kytkea RCA-liittimet vahvistimen sisaanmenoihin.
9. Kytke kaiuttimesi MTX THUNDER vahvistimesi kaiutliitantöihin käyttaen oikean vahvuisia johtimia.
10. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja componenttien kytkennät. Mikäli kaikkii kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala saatamän vahvistintasi.

Huomautus: Varmista, etta Gainin saatö on kännetty minimiin (vastapäivän) ennenkuin aloitat saätamisen.

Vianetsintä

Ongelma Syy Ratkaisu

Ei LED merkkivaloa Ei +12V jannitetta heratevirran liittannass Syot +12V jannite liittimelle

Ei +12V jannitetta pävirtaliitännässyötä +12V jännite liittimelle

Riittamaton maadoitus Varmista maadoitus

Palanut sulake Vaihda sulake

Jännitteen merkkivalo Soittimen änenvoimakkuussäätö Lisaä änenvoimakkuutta

paallä, ei aantà pois paälta

Kaiutinliitannat tekematta Tee kaiutinliitannat

Gainin saatö pois paälta Lisaa Gainin saadön voimakkuutta

Signaalin prosessointiyksikot bois pälättä Toimita jannite signaliaprossoreille

Ulostulossa häiriöitä Soittimen äenvoimakkuussäätö Pienenn soittimen aenenvoimakkuutta

säädetty lian lujalle

Vahvistimen Gainin tasonsaatlo lian korkealla Madalla Gainin tasonsaattoa

Kaiuttimien balansi Vasen ja oikea kaiutin kytketty ristiin Kytke kaiuttimet oikein pain

värinpain RCA sisänmenot värinpain Vaihda RCA liitimien pistokkeiden

Bass is weak Kaiuttimet kytketty väräriin vaiheisiin Korjaa kaiutiimien vaihekytkennat

MTX bassokaiuttimet ei käytössä

Polttaa sulakkeita Lian korkeat toistotehot

Vahvistin viallinen

Vie houltoon
