RT602 - Autostereo MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	2-kanavainen AB-luokan vahvistin
Merkki	MTX Audio
Malli	RT602
Kategoria	Autostereo / Vahvistin
Mitat (P × L × K)	310 mm × 180 mm × 55 mm
Paino	Noin 2 kg
Virtalähde	12 V DC (ajoneuvon akku)
Lähtöteho (CEA2006)	2 × 90 W RMS @ 2 ohm, 2 × 60 W RMS @ 4 ohm, 1 × 180 W RMS silta @ 4 ohm
Taajuusvaste	20 Hz - 30 kHz (±1 dB)
Signaali-kohinasuhde	>80 dB (1 watti)
Särö (THD+N)	≤1%
Aktiivisuodatin	Ylipäästö (HPF) ja alipäästö (LPF) 12 dB/okt, säädettävissä 40 Hz - 400 Hz
RCA-tuloherkkyys	100 mV - 6 V
Tulot	RCA matala taso, korkea taso (HLI mukana tulevilla sovittimilla)
Linjalähtö	Linjalähtö toisen vahvistimen ketjutukseen
Minimikuormaimpedanssi	2 ohm stereo, 4 ohm silta
Suojaus	Lämpö- ja oikosulkusuojaus (vilkkuva LED)
Sulakkeet	Sisäiset, vaihda samanarvoiseen sulakkeeseen
Huolto ja puhdistus	Puhdista kuivalla liinalla. Tarkista ja kiristä liitännät säännöllisesti.
Turvallisuus	Irrota akku ennen asennusta. Käytä sulaketta lähellä akkua. Noudata kuormitusimpedansseja.
Varaosat ja korjattavuus	Varasulakkeet. Korkean tason sovittimet mukana. Ota yhteyttä ammattiasentajaan korjausta varten.
Yleiset tiedot	Korkean suorituskyvyn vahvistin autostereojärjestelmälle. Merkki: MTX Audio, malli RT602.

Usein kysytyt kysymykset - RT602 MTX Audio

Mikä on MTX Audio RT602 -vahvistimen teho?

CEA2006-sertifioitu teho on 2 × 90 wattia RMS 2 ohmilla, 2 × 60 wattia RMS 4 ohmilla ja 1 × 180 wattia RMS siltatilassa 4 ohmilla.

Kuinka vahvistimen vahvistus säädetään?

Aloita kiertämällä vahvistuspotentiometri minimiin. Nosta lähteen äänenvoimakkuus 3/4 maksimista, lisää sitten vahvistusta, kunnes kuulet säröä. Lopuksi vähennä vahvistusta hieman, kunnes särö katoaa.

Kuinka HPF- ja LPF-suodattimia käytetään?

Suodatinkytkimellä voidaan valita HPF (ylipäästö), LPF (alipäästö) tai FULL (ei suodatinta). Rajataajuudet säädetään 40 - 400 Hz välillä 12 dB/okt kaltevuudella.

Voinko kytkeä kaiuttimet suoraan ilman RCA-lähtöjä?

Kyllä, käytä mukana tulleita korkean tason sovittimia. Kytke lähteen kaiutinkaapelit sovittimiin ja työnnä sovittimet vahvistimen HLI-liittimeen.

Mitä tehdä, jos suojauksen LED vilkkuu?

Vilkkuva LED ilmaisee lämpösuojausta tai oikosulkua. Sammuta vahvistin, tarkista liitännät ja kaiuttimien impedanssi, kytke sitten uudelleen päälle jäähdytyksen jälkeen.

Minkä paksuista virtakaapelia tulee käyttää?

MTX suosittelee 10 mm² kaapelia virtalähteelle ja maadoitukselle. Virtakaapeli tulee kytkeä suoraan akkuun sulakkeella, joka on alle 20 cm päässä positiivisesta navasta.

Kuinka vahvistin kytketään siltatilassa?

Käytä oikean kanavan +- ja vasemman kanavan - -napaa (merkitty + ja L-). Siltatilan minimikuormitus on 4 ohm. Älä mene sen alle.

Miksi ääni on säröytynyt?

Mahdollisia syitä: lähteen äänenvoimakkuus liian korkea, vahvistus liian korkea tai kaiuttimet väärässä vaiheessa. Laske äänenvoimakkuutta, vähennä vahvistusta ja tarkista kaiuttimien napaisuus.

Kuinka vahvistin puhdistetaan?

Käytä kuivaa liinaa pölyn pyyhkimiseen. Vältä kosteutta ja kemikaaleja. Tarkista liitännät säännöllisesti.

Mitä tehdä, jos sulake palaa?

Vaihda se samanarvoiseen sulakkeeseen. Jos ongelma jatkuu, tarkista virtakaapelit ja napaisuus. Jos vahvistin on rikki, anna se ammattilaisen hoidettavaksi.

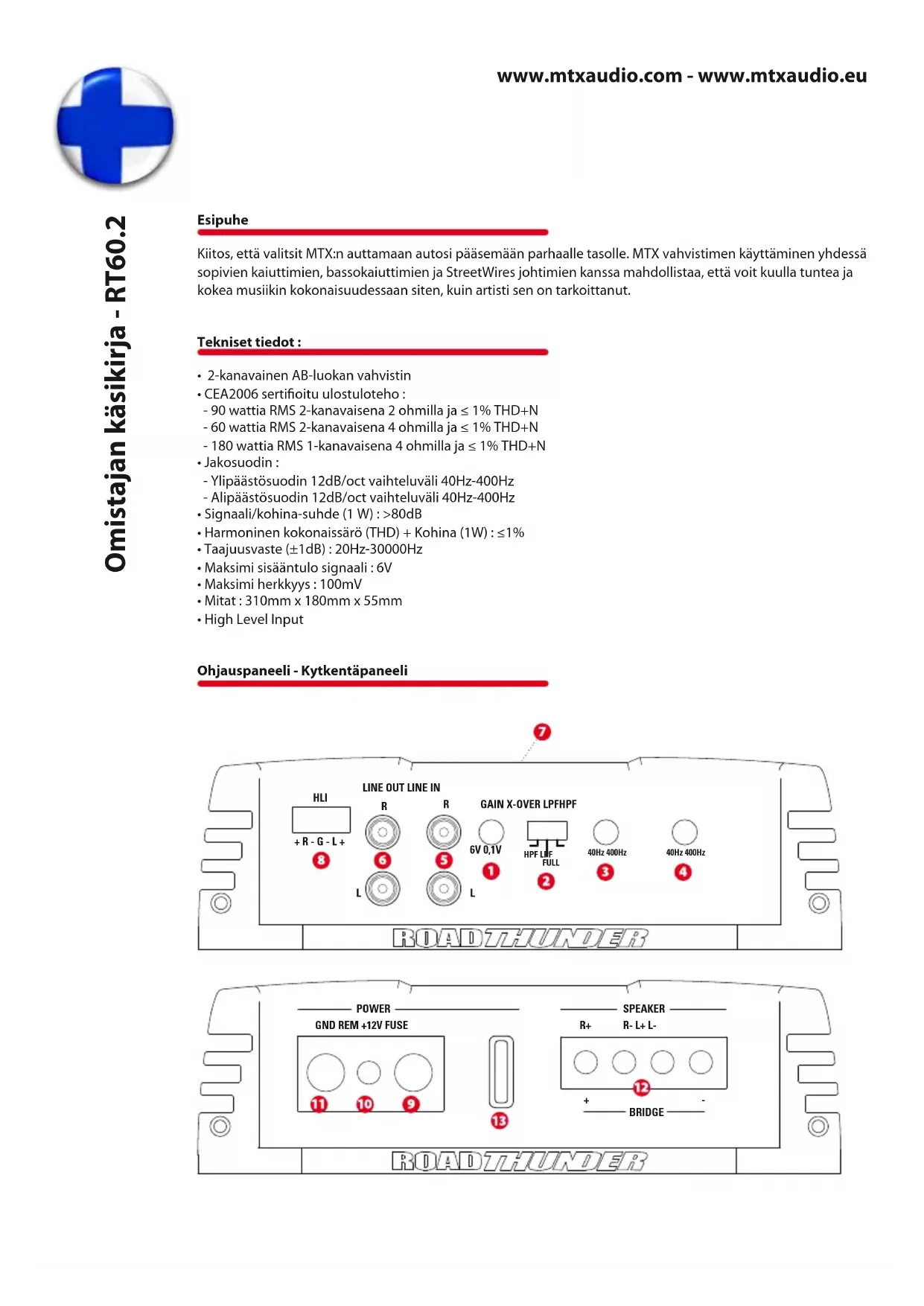

KÄYTTÖOHJE RT602 MTX Audio

Kiitos, etta valitsit MTX:n auttamaan autosi paasemaa n parhaalle tasolle. MTX vahvistimen kayttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, etta voit kuulla tuntea ja cokeea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• 2-kanavainen AB-luokan vahvistin

• CEA2006 tertifoitu ulostuloteho :

• 90 wattia RMS 2-kanavaisena 2 ohmilla ja ≤1% THD+N

• 60 wattia RMS 2-kanavaisena 4 ohmilla ja ≤ 1% THD+N
• 180 wattia RMS 1-kanavaisena 4 ohmilla ja ≤ 1% THD+N
• Jakosuodin :
  Ylipäastosuodin 12dB/oct vaihteluväli 40Hz-400Hz
• Alipäastösuodin 12dB/oct vaihteluväli 40Hz-400Hz
• Signaali/kohina-suhde (1 W):>80dB
• Harmoninen kokonaissero (THD) + Kohina (1W): ≤1%
  -Taajuusvaste (± 1dB) :20Hz-30000Hz
  Maksimi sisäantulo signaali:6V
  Maksimi herkkyys: 100mV
  Mitat: 310mm× 180mm× 55mm
  High Level Input

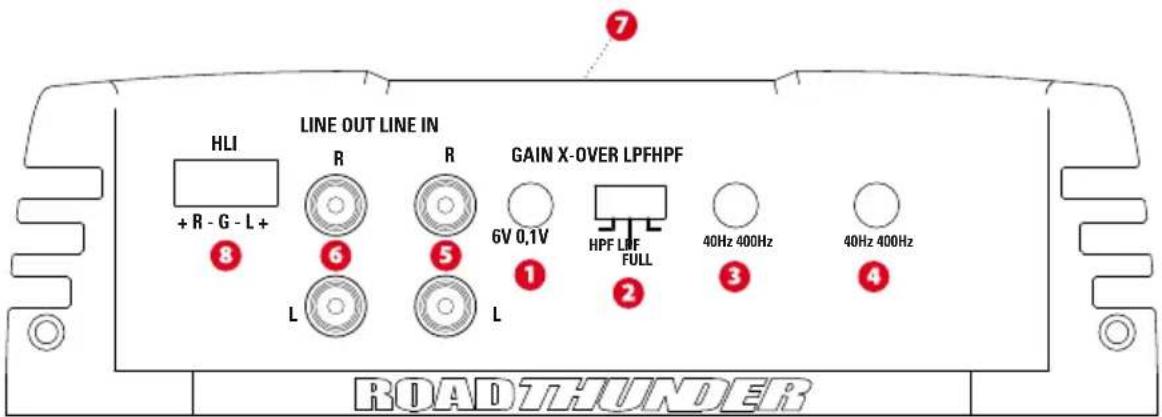

Ohjauspaneeli - Kytkentäpaneeli

Ohjauspaneeli :

Gainin tasonsa to (GAIN): Tata sao kaytetaan sovittamaan vahvistimen herkkyss parhaillaan kayttamasi ohjelmalähteen antamaan signaalin. Toiminta-alue vaihtee 100mV ja 6V valillä.

Gainin asettaminen

1. Kännä Gainin säätö tãysin vastapäivään
2. Kännä ohjelmalähteen äenenvoimakkuus n.3/4 maksimista
3. Säädä Gainia, kunnes kuulet säröä
4. Kännä Gainia takaisinpain siihen saakka, etta säröäni katoaa
5. Vahvistin on nyt kalibroitu kaytettavan ohjelmalähteen ulostuloteholle

Alipäästö - Ylipäästösuoitimen X-over kytkin (X-OVER) :

LPF-asennossa aktiivinen alipäastösuodin on kytkettynä.
HPF-asennossa aktiivinen ylipäastösuodin on kytkettynä.
- FULL-asennossa taajuussuodin on bois pälta.

Ylipäastosuotimen X-over tajuussäö (HPF): Tà tā saedintä käytetän valitsemaan haluttu ylipäastosuotimen jakosuodintaajus. Taajuutta voi sàatä vällä 40Hz - 400Hz.
Alipäastösuotimen X-over taajuussääto (LPF): Tàta saädintä käytetän valitsemaan haluttu alipäastösuotimen jakosuodintaajus. Taajuutta voi sätävalillä 40Hz - 400Hz.
RCA sisänmenolittimet (LOW INPUT): Nämä RCA sisänmenolittimet ovat ohjelmalåhteille, joissa on RCA- tai linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten kierrettyjen parikaapelien (kuten StreetWires) käytö on suosittelta-vaa, jotta mahdollisten Häriöiden todennäöisyy pienenee.
6 RCA ulostulot (LINE OUT): Nämä RCA ulostuloliittimet on tarkoitettu kytkemään useita vahvistimia yhteen ohjelmalähteelta tulevaan RCA johtoon (sarjaan kytkentä).
Virta/hairiosuojaus LED : Punainen LED-valo palaa, kun vahvistin on paallä. Jos vahvistin on oikosulussa tai lamposuoja on paallä, LED vilkkuu.
Kaiutintasoiset sisäänmenot (HLI): Täm sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on kaiutinulostulot. Kaiutinjohdot tulee liittä tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettna vahvistimen kytkemiseksi pälle ja pois.

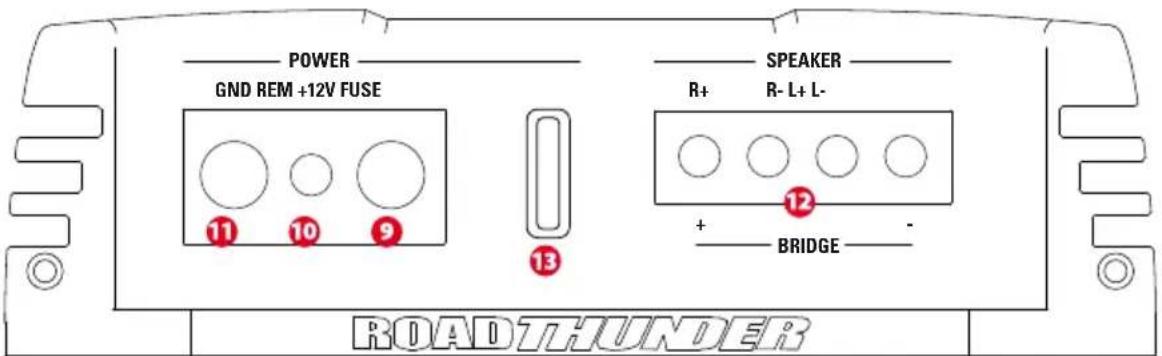

(+12V) Virtaliitin: Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaepelin viennissä akulta vahvistimelle. Välta viemastä kaepelia läheltä RCA- tai antennikaapeleita tai muitaherkkä laitteita, koska kaepelin suurivirta voi aiheuttaa Häiröitä muihin järjestelmiin. On myos erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 10mm2 virtajohtimen käyttoa MTX RT60.2 vahvistimen kanssa.
Herätevirtaliitin (Remote - REM): vahvistin kytkeytyy paälle, kun tähän liitäntaen johdetaan 12V jannite. Typpillisi tämä jannite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.
Maadoitusliitin (GND): hyva maadoitus on välttamätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittä suoraan auton runkoon. Hio tai raaputa maali pois liitannän kohdalta siten, etta liittimen ja auton rungon metallit ovat suorassa kontaktissa.
Kaiutin liittannat (SPEAKER): Kytke kaiuttimesi nain liittimiin. Varmista, etta napaisuudet ovat koko jarjestel-mass oikein pain. Vaarapainen kytkentä voi aiheuttaa bassovastaavuuden menetyksen ja/tai huonon aen yleislaadun. Siltaus: Kun siltaat vahvistimen, käytä ainoastaan oikeanpuoleista "+" liitintä ja vasenta "-" liitintä. VAROITUS: alil siltaa impedanssilaan alle 4 ohmin vahvistinta
13 Sulakkeet (FUSE): kun sulake palaa, korvaa su saman kestoisella sulakkeella. Älä koskaan asenna korkeampikes-toista sulaketta!

Omistajan käsikirja - RT60.2

Kytkeminen ja asennus

MTX suosittee, etta annat uuden RoadTHUNDER vahvistimesi asennuksen valtuutetun jalleenmyyjän tehtavaksi. Mikä tahansa poikkeama kytkentäsusituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/tai auton sähköjarestelmille. Tarkista viel kaikki kytkennät ennen järestelmän paallekytkemista.

1. Irroita auton akun maadoituskaapeli (-johto).
2. Määrīta MTX vahvistimen asennuspaikka. Huimioi, etta vahvistimen jäähdytyselementtien ympärillä tulee olla riittästi tilaa ilmanvirtauksette, jotta vahvistimelle on riittä jaähdyts. Merkitse vahvistimen kiinntyspaikat ja poraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sahköjohtja, jarru- tai poltoainalinoja tms, ole asennuken esteena. Asenna MTX vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, etta lapiviennäss on riittäva suojaus, ettei kaepelin eriste paase hankautmaan rikki pitkänkaan ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen paavirtaliltimeen (+). Alä kutenkaan kytke toista päääviä akkuun.

Huomautus: Varmista, etta sekä virta-, etta maadoituskaapelit ovat riittävän paksuisia..

1. Kytke paavirtajtoon sulake, enintaan 20cm paahan akusta. Tam pienta tet Hokkaasti vahinkoriskia si nulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, etta sulake on irroitetu, alakai laita sita paikalleen ennenkuin kaikki kytkennat on tehty ja tarkastetu.. Taman jälkeen voit kykea kaepelin kiinnakkuun.
2. Etsi hyvä maadoituspaikka auton rungosta ja poista siita maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoituslitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoituslitantaan (GND).
3. Kytke herätevirtajto soittimelta MTX vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillista "remote" johtoa, voit tehdä kytkennän myös sahkoantenni liitäantaan (Power Antenna).
4. Signaalitulojen kytkeminen vahvistimeen : On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
5. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA kaapeleiden kytkemista vastaa-viin liitantöihin ohjelmalähteessä ja vahvistimessa.
6. Jos soittimessa ei ole RCA-ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level liitantöihin.
7. Kytke kaiuttimesi MTX vahvistimesi kaiutinliantöihin käyttaen oikean vahvuisia johtimia. Vähintaa n 4 ohmin kuorma sillattuna yaaditaan maksimitehon saayuttamiseksi.
8. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja componenttien kytkennat. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala saätämän vahvistintasi.
   Huomautus : Varmista, etta Gainin saatö on kännetty minimiin (vastapäivän) ennenkuin aloitat saätamisen.

Vianetsintä

Ongelma

Syy

Ratkaisu

Ei LED merkkivaloa Ei +12V jannitetta heratevirran liitannass Syot +12V jinnite liittimelle Ei +12V jannitetta paavirtalitannass Syot +12V jinnite liittimelle Riittamaton maadoitus Varmista maadoitus Palanut sulake Vaihda sulake

Jännitteen merkkivalo Soittimen aenenvoimakkuussaTo Lisaa aenenvoimakkuutta
paall, ei aant pois paalti
Kaiutinliitannat tekemattTee kaiutinlitannat
Gainin saato pois paalta Lisaa Gainin saadon voimakkuutta
Signaalin prosessointiyksikot pois paalt Toimita jinnite signaaliprosessoreille
Kaikkaiuttimet rikk Vaihda kaiuttimet

Ulostulossa hairiöitta Soittimen aanenvoimakkuussäto Pienennä soittimen aanenvoimakkuutta saadetty lian lujalle Vahvistimen Gainin tasonsäto lian korkealla Madalla Gainin tasonsätoä

Kaiuttimien balanssi
värinpäin

Vasen ja oikea kaiutin kytketty ristiin RCA sisaanmenot vaarinpain

Kytke kaiuttimet oikein pain
Vaihda RCA liitimien pistokkeiden
paikkoja

Bass is weak Kaiuttimet kytketty väräin vaiheisiin Korjaa kaiutiimien vaihekytkennat MTX bassokaiuttimet ei käytössä Osta MTX bassokaiuttimet

Polttaa sulakkeita
Vahvistin viallinen

Lillian korkeat toistotehot
Vie houltoon

Vähenna äenvoimakkuutta
