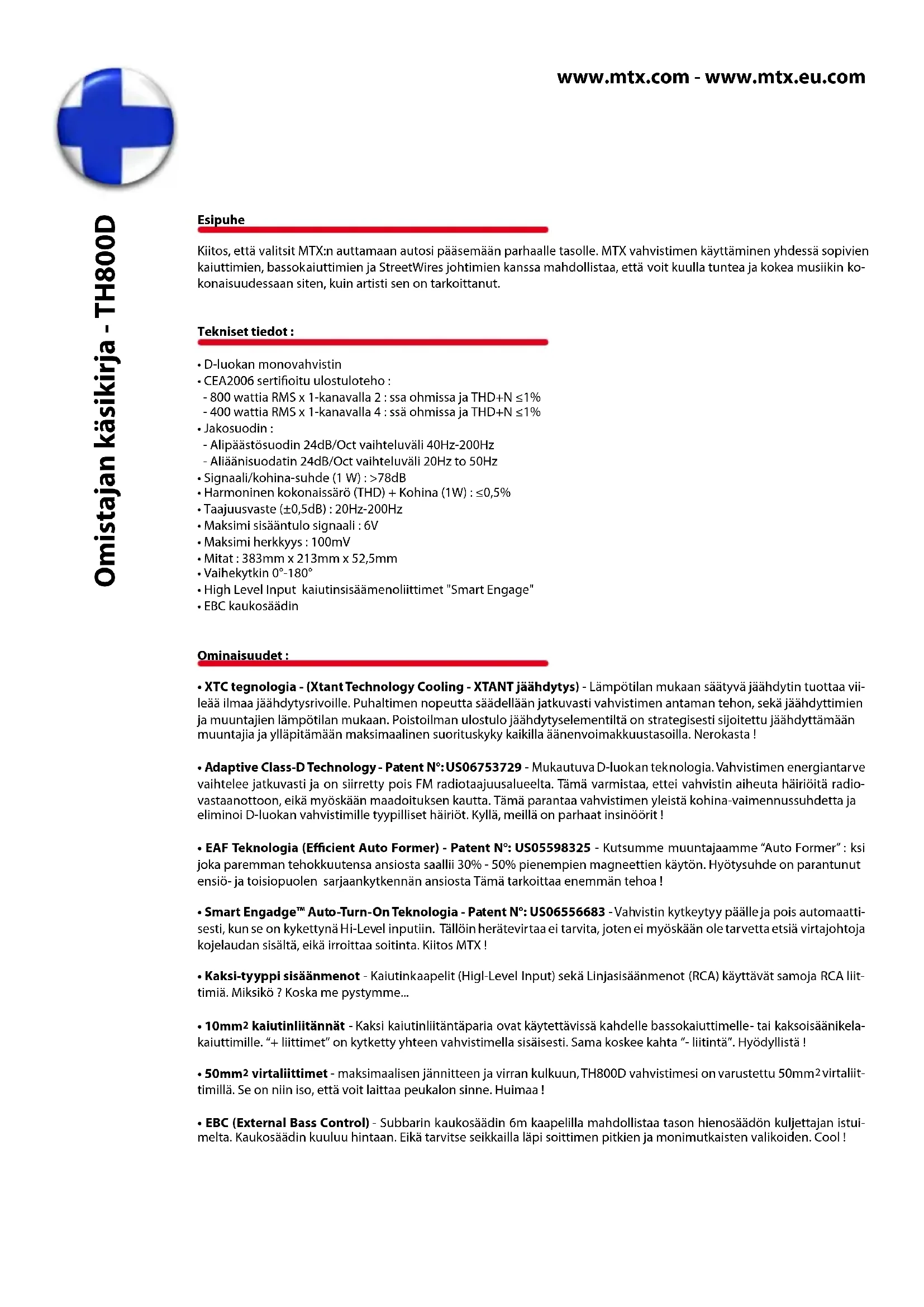

KÄYTTÖOHJE TH800D MTX Audio

Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• D-luokan monovahvistin
- CEA2006 sertifioitu ulostuloteho :
- 800 wattia RMS x 1-kanavalla 2 : ssa ohmissa ja THD+N ≤1%
- 400 wattia RMS x 1-kanavalla 4 : ssä ohmissa ja THD+N ≤1%
- Jakosuodin :
- Alipäästösuodin 24dB/Oct vaihteluväli 40Hz-200Hz
- Aliäänisuodatin 24dB/Oct vaihteluväli 20Hz to 50Hz
• Signaali/kohina-suhde (1 W) : >78dB
- Harmoninen kokonaissärö (THD) + Kohina (1W) : ≤0,5%
• Taajuusvaste (±0,5dB) : 20Hz-200Hz
• Maksimi sisääntulo signaali : 6V
• Maksimi herkkyys : 100mV
• Mitat : 383mm x 213mm x 52,5mm
• Vaihekytkin 0°-180°
• High Level Input kaiutinsisäämenoliittimet "Smart Engage"
• EBC kaukosäädin

Ominaisuudet :

- XTC tegnologia - (Xtant Technology Cooling - XTANT jäähdytys) - Lämpötilan mukaan säätyvä jäähdytin tuottaa viileää ilmaa jäähdytysrivoille. Puhaltimen nopeutta säädellään jatkuvasti vahvistimen antaman tehon, sekä jäähdyttimien ja muuntajien lämpötilan mukaan. Poistoilman ulostulo jäähdytyselementiltä on strategisesti sijoitettu jäähdyttämään muuntajia ja ylläpitämään maksimaalinen suorituskyky kaikilla äänenvoimakkuustasoilla. Nerokasta!

- Adaptive Class-D Technology - Patent N°: US06753729 - Mukautuva D-luokan teknologia. Vahvistimen energiantarve vaihtelee jatkuvasti ja on siirretty pois FM radiotaajuusalueelta. Tämä varmistaa, ettei vahvistin aiheuta häiriöitä radio- vastaanottoon, eikä myöskään maadoituksen kautta. Tämä parantaa vahvistimen yleistä kohina-vaimennussuhdetta ja eliminoi D-luokan vahvistimille tyypilliset häiriöt. Kyllä, meillä on parhaat insinöörit !

- EAF Teknologia (Efficient Auto Former) - Patent N°: US05598325 - Kutsumme muuntajaamme "Auto Former": ksi joka paremman tehokkuutensa ansiosta saallii 30% - 50% pienempien magneettien käytön. Hyötysuhde on parantunut ensiö- ja toisiopuolen sarjaankytkennän ansiosta Tämä tarkoittaa enemmän tehoa!

- Smart Engadge™ Auto-Turn-On Teknologia - Patent N°: US06556683 - Vahvistin kytkeytyy päälle ja pois automaattisesti, kun se on kykettynä Hi-Level inputiin. Tällöin herätevirtaa ei tarvita, joten ei myöskään ole tarvetta etsiä virtajohtoja kojelaudan sisältä, eikä irroittaa soitinta. Kiitos MTX!

- Kaksi-tyyppi sisäänmenot - Kaiutinkaapelit (Higl-Level Input) sekä Linjasisäänmenot (RCA) käyttävät samoja RCA liittimiä. Miksikö ? Koska me pystymme...

- 10mm² kaiutinliitännät - Kaksi kaiutinliitäntäparia ovat käytettävissä kahdelle bassokaiuttimelle- tai kaksoisäänikelakaiuttimille. "+ liittimet" on kytketty yhteen vahvistimella sisäisesti. Sama koskee kahta "- liitintä". Hyödyllistä!

- 50mm² virtaliittimet - maksimaalisen jännitteen ja virran kulkuun, TH800D vahvistimesi on varustettu 50mm² virtaliittimillä. Se on niin iso, että voit laittaa peukalon sinne. Huimaa!

- EBC (External Bass Control) - Subbarin kaukosäädin 6m kaapelilla mahdollistaa tason hienosäädön kuljettajan istuimelta. Kaukosäädin kuuluu hintaan. Eikä tarvitse seikkailla läpi soittimen pitkien ja monimutkaisten valikoiden. Cool!

Ohjauspaneeli (Päällä)

01-9.18

of A:Alfa

[Unreadable]

20

3
4
6

1
2

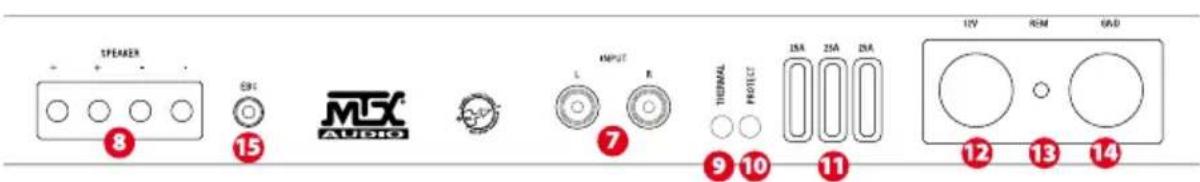

Kytkentäpaneeli (Sivulla)

SPEAKER 8 15 M5C AUDIO 7 L R TEMPUR 9 10 11 12 13 14 1V REM OAD

Ohjauspaneeli :

Gainin tasonsäätö - Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi ohjelmaläh- teen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä.

Gainin asettaminen

1. Käännä Gainin säätö täysin vastapäivään
2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista
3. Säädä Gainia, kunnes kuulet säröä
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle

Varoitus : Älä koskaan suorita gainin säätöä subwooferin ollessa kytkemättömä- nä. Tämä voi rikkoa vahvistimen...

Alipäästösuotimen X-over taajuussäätö - Tätä säädintä käytetään valitsemaan haluttu jakosuotimen taajuus. Taajuutta voi säätää välillä 40Hz - 200Hz.
3 Subsonic-äänien taajuussäätö - Tätä säätöä käytetään valitsemaan haluttu subsonic taajuus (ylipäästö). Taajuutta voidaan säätää välillä 25 - 50Hz. Subsonic suodin suojaa subbareita liian matalilta ääniltä, jotka voisivat vahingoittaa niitä. Erittäin käytännöllinen suljetuille, tuuletetuille subbareille.
4 Vaihekytkin - Mahdollistaa parhaan bassotoiston subin ja etukaiuttimien välillä. Vaihda kytkimen asentoa 0 ja 180° välillä ja valitse voimakkain bassovaste. Kytkin on hyödyllinen myös siltauksessa.
6 Virran merkkivalo "Power On": Ledivalo palaa punaisena, kun vahvistin on päällekytkettynä. Lämpö- tai virtasuo-jan merkkivalot on esitetty kohdissa 9 ja 10.

Kytkentä paneeli :

7 RCA sisäänmenoliittimet - Nämä RCA sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- tai linjalähdöt. Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso. Korkealaatuisten kierrettyjen parikaapelien käyttö on suositeltavaa häiriöiden välttämiseksi.

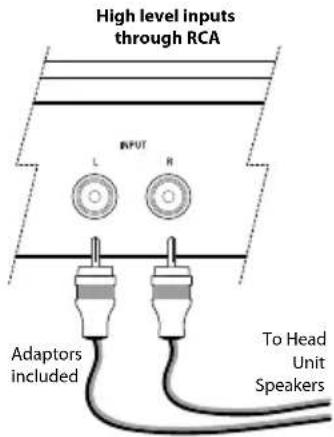

High Level sisäänmenot :

MTX vahvistimet mahdollistavat high level tasoisen signaalin kytkemisen RCA-liittimien kautta sovittimien avulla. Sinun tarvitse vain kytkeä soittimesi kaiutinkaapelit sovittimiin ja sovitin edelleen RCA-liittimiin.

8 Kaiutin liitännät - Kytke subbarisi näihin liittimiin. Mikäli käytä kahta subbaria tai kaksipuhekelaista subbaria, muista sää-tää vaihe. Huomautus : (+ liittimet) on kytketty yhteen vahvistimella sisäisesti. Sama koskee kahta (- liitintä).
9 Lämpösuoja - LED palaa punaisena, kun vahvistimen lämpö saavuttaa 100° C tämä LED muuttuu punaiseksi myös, mikäli syöttöjännite laskee alle 9V tai menee yli 16,2V.
10 Oikosulkusuojaus - tämä LED vilkkuu keltaisena, mikäli kautinkytkennät menevät oikosulkuun. Ilman signaaliakin LED voi palaa keltaisena, jos kaiutinlähdöt ovat oikosulussa.
11 Sulakkeet - kun sulake palaa, korvaa su samankestoisella sulakkeella. Älä koskaan asenna korkeampikestoista sulaketta.
(+12) Virtaliitin. Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muitaherkkiä laitteita, koska kaapelin suurivirta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 50mm2 virtajohtimen käyttöä MTX TH800D vahvistimen kanssa.
13 Herätevirtaliitin (Remote)- vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12Vjännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "elctric antenna" merkityiltä johdoilta.
14 Maadoitusliitin - hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa samanpaksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa.
15 EBC-portti (External Bass Control) - Basson tason kaukosäädin voidaan sijoittaa minne tahansa autossa. Kaukosäädin toimitetaan vahvistimen mukana.

MTX suosittelee, että annat uuden Thunder vahvistimesi asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentäsuo-situksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päällekytkemistä.

MTX® AUDIO

1. Irroita auton akun maadoituskaapeli (- johto).

2. Määritä MTX THUNDER vahvistimen asennuspaikka. Huimioi, että vahvistimen jäähdytyselementtien ympärillä tulee olla riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinnityspaikat ja poraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX THUNDER vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennäissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia..

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irroitettu, äläkä laita sitä paikalleen ennenkuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kykeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX THUNDER vahvistimen maadoitusliitäntään (GND).

6. Kytke herätevirtajohto soittimelta MTX THUNDER vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä "remote" johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna).

7. Kytke RCA kaapelit soittimelta MTX THUNDER vahvistimesi RCA Bi-level liittimiin. Varmistu, että signaalijohdot eivät kulje virtajohtojen tai auton tietokoneiden läheisyydessä. Käytä korkealaatuisia kierrettyjä parikaapeleita vähentääksesi häiriöiden mahdollisuutta.

- RCA liitäntöjen käyttö: Jos soittimessa on RCA-ulostulot, kytke ne vahvistimen RCA sisäänmenoihin.

- Kaiutin liitäntöjen käyttö: Jos soittimessa ei ole RCA-ulostuloja, High-Level signaalia voidaan käyttää vahvistimen mukana toimitetun RCA-sovittimen avulla, kytkemällä sovittimen johdot takakaiuttimien johdotuksiin. Kytke Kytke vaseman kaiuttimen negatiivinen johto RCA-sovittimen vihreä-mustaan johtoon. Kytke vasemman kaiuttimen positiivinen johto RCA-sovittimen vihreään johtoon. Tee sama oikean kaiuttimen johdotukdille käyttäen sovittimen purppuranvärisiä johtoja. Tämän jälkeen voit kytkeä RCA-liittimet vahvistimen sisäänmenoihin.

1. Kytke kaiuttimesi MTX THUNDER vahvistimesi kaiutinliitäntöihin käyttäen oikean vahvuisia johtimia. Vahvistimessa on kaksi rinnakkaista kaiutinliitäntäparia, positiivinen ja negatiivinen yksittäiselle bassokaiuttimelle ja toinen pari kahden bassokaiuttimen yhdistelmille. Vahvistin kestää 2 ohmin minimikuorman.

2. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala säätämään vahvistintasi.

Huomautus : Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennenkuin aloitat säätämisen.

Vianetsintä

Ongelma Syy Ratkaisu

Ei LED merkkivaloa Ei +12V jännitettä herätevirran liitännässä Syötä +12V jännite liittimelle

Ei +12V jännitettä päävirtaliitännässä Syötä +12V jännite liittimelle

Riittämätön maadoitus Varmista maadoitus

Palanut sulake Vaihda sulake

Jännitteen merkkivalo Soittimen äänenvoimakkuussäätö Lisää äänenvoimakkuutta

päällä, ei ääntä pois päältä

Kaiutinliitännät tekemättä Tee kaiutinliitännät

Gainin säätö pois päältä Lisää Gainin säädön voimakkuutta

Signaalin prosessointiyksiköt pois päältä

Toimita jännite signaaliprosessoreille

Ulostulossa häiriöitä

säädetty liian lujalle

Vahvistimen Gainin tasonsäätö liian korkealla Madalla Gainin tasonsäätöä

Kaiuttimien balanssi

Vasen ja oikea kaiutin kytketty ristiin

Kytke kaiuttimet oikein päin

väärinpäin

RCA sisäänmenot väärinpäin

Kaiuttimet kytketty vääriin vaiheisiin

Korjaa kaiutiimien vaihekytkennät

MTX bassokaiuttimet ei käytössä

Liian korkeat toistotehot

Vähennä äänenvoimakkuutta

Vahvistin viallinen

Vie huoltoon
