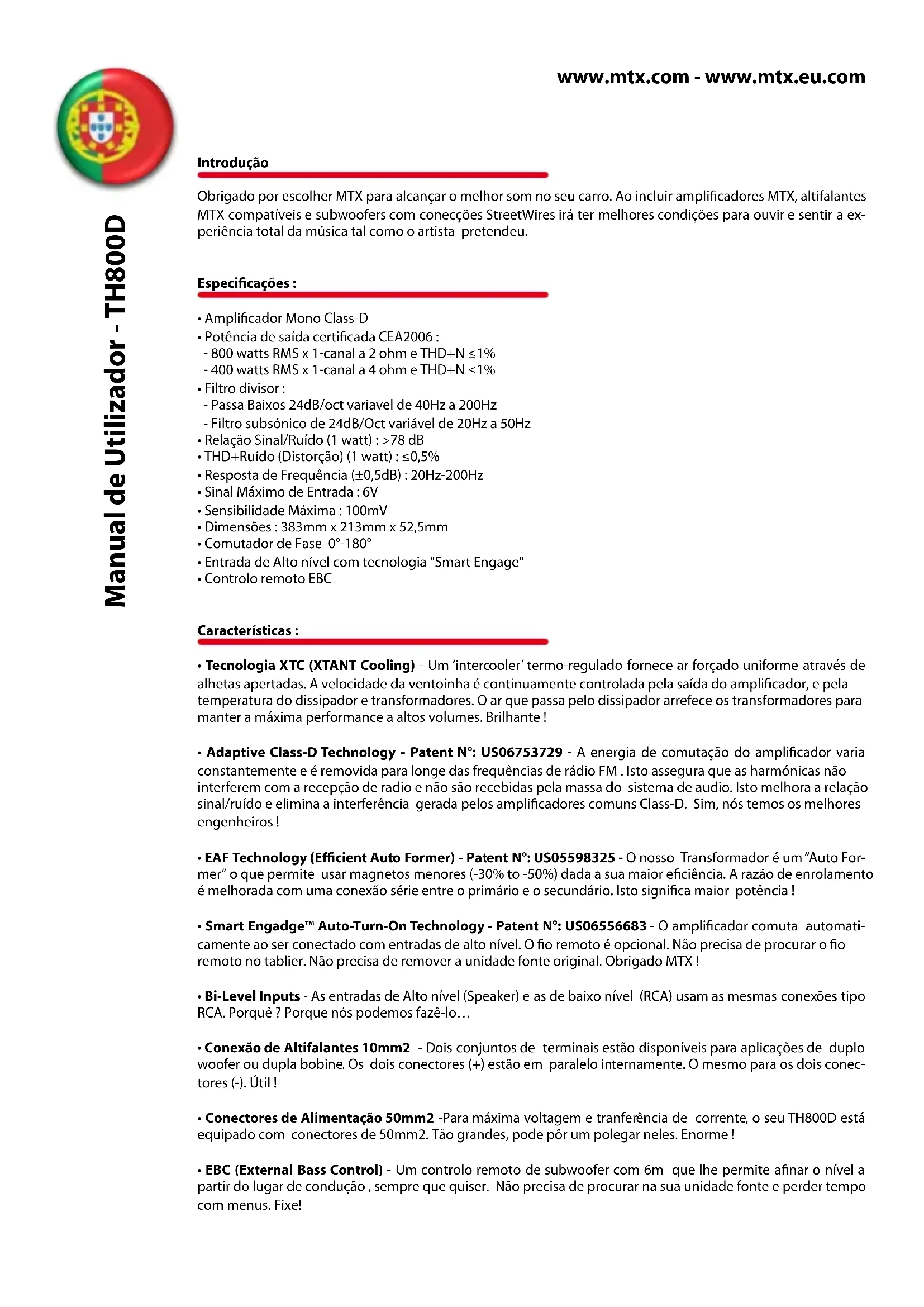

MANUAL DE UTILIZADOR TH800D MTX Audio

Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplificadores MTX, altifalantes MTX compatíveis e subwoofers com coneções StreetWires irá ter melhores condições para ouvir e sentir a experiência total da música tal como o artista pretendeu.

Especificações :

• Amplificador Mono Class-D
- Potência de saída certificada CEA2006 :
- 800 watts RMS x 1-canal a 2 ohm e THD+N ≤1% - 400 watts RMS x 1-canal a 4 ohm e THD+N ≤1%
- Filtro divisor :
- Passa Baixos 24dB/oct variavel de 40Hz a 200Hz - Filtro subsónico de 24dB/Oct variável de 20Hz a 50Hz
- Relação Sinal/Ruído (1 watt) : >78 dB
- THD+Ruído (Distorção) (1 watt): ≤0,5%
- Resposta de Frequência (±0,5dB) : 20Hz-200Hz
• Sinal Máximo de Entrada : 6V
- Sensibilidade Máxima : 100mV
• Dimensões : 383mm x 213mm x 52,5mm
• Comutador de Fase 0°-180°
- Entrada de Alto nível com tecnologia "Smart Engage"
• Controlo remoto EBC

Características :

- Tecnologia XTC (XTANT Cooling) - Um 'intercooler' termo-regulado fornece ar forçado uniforme através de alhetas apertadas. A velocidade da ventoinha é continuamente controlada pela saída do amplificador, e pela temperatura do dissipador e transformadores. O ar que passa pelo dissipador arrefece os transformadores para manter a máxima performance a altos volumes. Brilhante!

- Adaptive Class-D Technology - Patent N°: US06753729 - A energia de comutação do amplificador varia constantemente e é removida para longe das frequências de rádio FM. Isto assegura que as harmónicas não interferem com a recepção de radio e não são recebidas pela massa do sistema de audio. Isto melhora a relação sinal/ruído e elimina a interferência gerada pelos amplificadores comuns Class-D. Sim, nós temos os melhores engenheiros!

- EAF Technology (Efficient Auto Former) - Patent N°: US05598325 - O nosso Transformador é um "Auto Former" o que permite usar magnetos menores (-30% to -50%) dada a sua maior eficiência. A razão de enrolamento é melhorada com uma conexão série entre o primário e o secundário. Isto significa maior potência!

- Smart Engadge™ Auto-Turn-On Technology - Patent N°: US06556683 - O amplificador comuta automaticamente ao ser conectado com entradas de alto nível. O fio remoto é opcional. Não precisa de procurar o fio remoto no tablier. Não precisa de remover a unidade fonte original. Obrigado MTX!

- Bi-Level Inputs - As entradas de Alto nível (Speaker) e as de baixo nível (RCA) usam as mesmas conexões tipo RCA. Porquê ? Porque nós podemos fazê-lo...

- Conexão de Altifalantes 10mm2 - Dois conjuntos de terminais estão disponíveis para aplicações de duplo woofer ou dupla bobine. Os dois conectores (+) estão em paralelo internamente. O mesmo para os dois conectores (-). Útil!

- Conectores de Alimentação 50mm2 -Para máxima voltagem e tranferência de corrente, o seu TH800D está equipado com conectores de 50mm2. Tão grandes, pode pôr um polegar neles. Enorme!

- EBC (External Bass Control) - Um controlo remoto de subwoofer com 6m que lhe permite afinar o nível a partir do lugar de condução, sempre que quiser. Não precisa de procurar na sua unidade fonte e perder tempo com menus. Fixe!

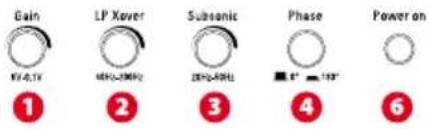

Painel de Controlo (Topo)

1 Controlo de ganho - Este controlo é usado para adaptar a sensibilidade de entrada do amplificador à unidade fonte que está a usar. A gama de operação varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)
2. Suba o controlo de volume da fonte até cerca de 3/4 do máximo.
3. Ajuste para cima o controlo de ganho do amplificador até que ocorra distorção audível.
4. Ajuste para baixo o controlo de ganho do amplificador até que a distorção audível desapareça.
5. O amplificador está agora calibrado para a saída da unidade fonte.

2 Controlo de frequências do filtro passa baixos - Use este controlo para seleccionar a desejada frequência do filtro entre 40Hz e 200Hz.
3 Controlo de filtro Subsónico - Este controlo é usado para seleccionar a desejada frequência de corte subsónica (passa altos). A frequência pode ser ajustada entre 20Hz e 50Hz. O filtro subsónico proteje o(s) subwoofer(s) contra frequências demasiado baixas que podem prejudicar o(s) subwoofer(s). Muito importante com caixas reflex.
4 Comutador de fase - Para conjugar perfeitamente os graves do seu sub com os altifalantes frontais, comute a fase do seu subwoofer entre 0° e 180°. Escolha a resposta com mais graves. Também útil em modo ponte.
6 Power On : O LED fica encarnado quando o amp estiver ligado. Veja pontos 9 e 10, sobre protecção térmica e eléctrica.

Painel de conectores :

7 Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 100mV.

O uso de cabos de par entrançado de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema.

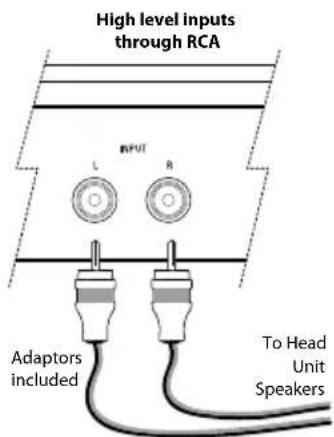

Entradas de alto nível :

Os Amplificadores MTX aceitam entradas de alto nível através dos seus conectores RCA desde que se use os adaptadores fornecidos. Só tem que conectar as saídas de altifalante da sua unidade fonte a estes adaptadores.

8 Terminais de subwoofers - Conecte o(s) seus(s) subwoofer(s) a estes terminais. Se usar dois subwoofers ou um que tenha dupla bobine, respeite a fase.
Atenção : Os dois conectores (+), assim como os (-) estão em paralelo no amp.
9 Protecção Térmica : o LED torna-se encarnado se o amp chegar aos 100°C. Este LED também fica encarnado se a tensão de alimentação ficar abaixo de 9V ou acima de 16,2V.
10 Protecção de curto circuito: este LED piscará amarelo se as saídas de altifalante ficarem em curto circuito. Sem sinal, este LED também pode ficar amarelo se as saídas de altifalante estiverem curto circuitadas.
11 Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
(+12V)Terminal de Alimentação - Esta é a entrada de potência no amplificador e deve se ligada directamente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente fluindo por este cabo pode induzir ruído para dentro do seu sistema. É também muito importante ter uma coneção de qualidade para a máxima performance. Recomendamos o uso de cabo de 50mm2 com o MTX TH800D.
13 Terminal remoto – O amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um fio da unidade fonte marcado "remote" ou "electric antenna".
14 Terminal de massa – Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do cabo de alimentação deve ser usado para conectar o terminal de massa directamente ao chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde fizer a ligação de massa.
15 Porta EBC (External Bass Control) - Ligue aqui o controlo remoto de subwoofer, incluído.

A MTX recomenda que proceda à instalação do seu novo amplificador Thunder através de um agente autorizado MTX.

Qualquer desvio das especificações de instalação recomendadas pode causar prejuízo grave ao amplificador, altifalantes e/ou sistema eléctrico do veículo. Por favor verifique muito bem as coneções antes de ligar o sistema.

1. Desconecte o terminal negativo da bateria do veículo.

2. Determine o local de montagem do seu amp MTX THUNDER. Deve haver suficiente fluxo de ar pelo dissipador, para assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veículo, assim como tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX THUNDER.

3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas. Passe pelo interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria. Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivamente o risco de graves problemas. Até que todas as coneções estejam completas e verificadas, o quebra circuitos deve estar em Off ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX THUNDER.

6. Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX THUNDER. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada.

7. Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplificador MTX THUNDER. Pode usar sinal de baixo ou alto nível (via adaptador). Certifique-se que os cabos passam afastados de cabos de alimentação ou do veículo. Use cabos de par entrançado de qualidade para evitar a entrada de ruído no sistema.

- Usando coneções RCA : Se a unidade fonte tiver saídas RCA outputs, simplesmente ligue um cabo RCA da unidade fonte para as entrads RCA do amplificador.

- Usando coneções de nível alto (altifalantes): Se a unidade fonte não tiver saídas RCA, um sinal de alto nível pode ser usado com os adaptadores alto nível/RCA fornecidos, conectando os fios expostos à cablagem dos altifalantes traseiros do veículo. Conecte o fio negativo do altifalante esquerdo ao fio verde com faixa preta do adapatador fornecido. Conecte o fio positivo do altifalante esquerdo ao fio totalmente verde do adaptador. Faça o mesmo como o altifalante direito, usando o fio púpura do adaptador. Pode agora ligar as fichas RCA do adaptador ao amplificador.

1. Conecte os seus altifalantes aos terminais de saída de altifalante do seu amp MTX THUNDER usando cabo de calibre adequado. O amplificador temdois terminais de altiflante PARALELOS, um positivo e um negative para aplicações de woofer simples e um conjunto opcional configuração de duplo woofer. O amp pode atacar cargas com 2 ohm mínimo

2. Faça uma verificação dupla a todos os passos anteriores, em particular as coneções de cabalagem. Se tudo estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusíveis e inicie o ajuste do amplificador.

Nota: Certifique-se que o controlo de ganho do amplificador está mesmo no mínimo(contra ponteiros do relógio) antes de iniciar o processo de ajustes.

Resolução de problemas

Problema Causa Solução

Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal

Sem +12V na conecção de alimentação Ligue +12V ao terminal

Conecção de massa insuficiente Verifique a conecção de massa

Fusível de alimentação queimado Substitua fusível

LED de alimentação on, Volume on, unidade fonte off Aumente o volume na unidade fonte

sem saída

Verifique coneções de altifalantes

Faça as coneções de altifalantes

Controlo de ganho do amplificador em off

Aumente o ganho

Unidade de processamento de sinal em off

Aplique alimentação no processador

Altifalantes queimados Substitua altifalantes

Saída distorcida

Volume da unidade fonte demasiado alto

Baixe o volume da unidade fonte

Baixe o ganho do amplificador

Balanço invertido

Altifalantes ligados com L + R trocado

Ligue altifalantes com a orientação correcta

Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta

Não usando woofers MTX

Adquira woofers MTX

Queimando fusíveis

Níveis de saída excessivos

Baixe o volume

Amplificador com defeito

Entregue em assistência
