MANUAL DE USUARIO TH800D MTX Audio

Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó.

Especificaciones :

• Amplificador Monobloque clase D
- Potencia de salida (certificado CEA2006) :
- 800 W RMS x 1 canal a 2 ohmios y THD+N≤1%
- 400 W RMS x 1 canal a 4 ohmios y THD+N≤1%
• Filtro Crossover :
- Filtro Paso-Bajo de 24dB/Octava variable desde 40Hz-200Hz
- Filtro Subsónico de 24dB/Octava variable desde 20Hz-50Hz
- Relación Señal/ruido (1W) : > 78dB
• Distorsión THD+Ruido (1W) : ≤0,5%
- Respuesta en frecuencia (±0,5dB): 20Hz-200Hz
- Máxima Señal de entrada : 6V
• Máxima Sensibilidad : 100mV
• Dimensiones : 383mm x 213mm x 52,5mm
• Corrector de fase 0°-180°:
- Entradas de alta con tecnología Smart Engage (No cecesita remote)
• Control remoto EBC

Características :

- Tecnología XTC (XTANT Cooling) - Un intercambiador térmico regulado provee una ventilación forzada de aire frio uniforme y constante. La velocidad de los ventiladores es continuamente controlada por la salida del amplificador, la temperatura de los disipadores y los transformadores. El escape del sipipador interno es posicionado estrategicamente para enfriar los transformadores y mantener el máximo rendimiento a todos los volumenes. Brillante !!!

- Tecnología Adaptive Class-D Tecnology - Patent N°: US06753729 - La energía de conmutación del amplificador está constantemente cambiando de rango de frecuencias y alejada del rango de fecuencias FM radio ya que la carga del amplificador y la salida se incrementa. Esto asegura que los harmónicos no interfieran con la recepción de la radio y no sean captadas por la masa del sistema de audio. Esta mejora considerablemente la relación señal/ruido y elimina la interfencia generada comunmente por los amplificadores Clase D.

- EAF Technology (Efficient Auto Former) - Patent N°: US05598325 - Nuestro transformador es llamado "Auto Former", el cual permite usar magnetos más pequeños (-30% a -50%) debido al incremento de energía. El ratio de giro es incrementado debido a la conexión en serie del devanado primario y secundario. Esto quiere decir más potencia!!!

- Tecnología Smart Engage™ de Autoencendido - Patente N°: US06556683 - El amplificador conmuta entre ON y OFF automaticamente cuando se conecta mediante las entradas de "alta". El cable remoto es opcional. No hay necesidad de cambiar la unidad principal. Gracias MTX !!

- Entradas bi-nivel - La entrada de alto nivel (cable de altavoz) y de línea (RCA) usan la misma conexión de entrada RCA en el amplificador.

- Conexión de altavoz de 10mm ^2 - 2 set de terminales de altavoz son proveidos para doble woofer y aplicacines de doble bobina. Los conectores positivos y negativos son cableados en paralelo internamente.

- Conectores de alimentación de 50mm ^2 - para máxima transferencia de voltaje y corriente, el TH800D es equipado con conectores de 50mm ^2 . Hasta puedes meter el pulgar en esllos !!!

- EBC (Control de bajos externo) - Un control remoto de subwoofer te permite afinar el nivel de graves en todo momento. Está incluido y no hay necesidad de acceder al menú del radioCD para cambiar el preset.

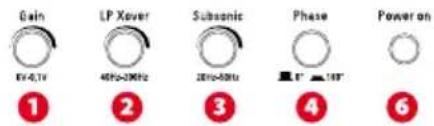

Panel de control (Top)

Gain EV-0.7V LP Xover 40Hz-20Hz Subsonic 20Hz-50Hz Phase 8° 149° Power on 1 2 3 4 6

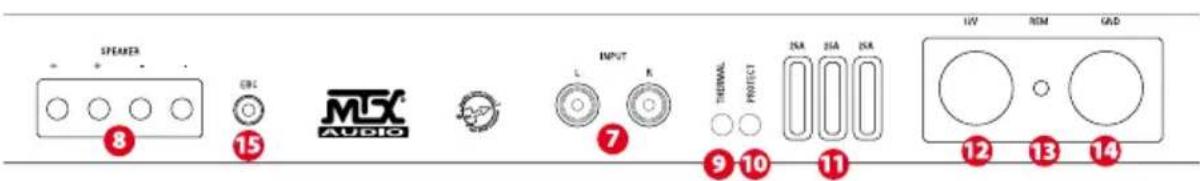

Panel de conectores (Lateral)

SPEAKER 8 CBC 15 M5C AUDIO INPUT L R 7 THERMAL PROTECT ISA ISA ISA 12 13 GAD 9 10 11 12 13 14

Panel de control :

1 Control de ganancia - Este control es usado para parejar la sensibilidad de entrada a una fuente en particular que estes usando. El rango de ganancia varía de 100mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplificador a cero (contrario a las agujas del reloj).
2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.
3. Ajusta subiendo el control de ganancia del amplificador hasta notar distorsión.
4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.
5. El amplificador está ahora calibrado con la salida de la fuente.

ATENCIÓN: Nunca ajuste el control de ganancia sin un subwoofer conectado. Esto puede dañar el amplificador..

2 Control de frecuencia x-over paso bajo - Este control es usado para seleccionar la frecuencia de corte deseada. Ésta puede ser ajustada entre 40Hz y 200Hz.
3 Control Sobsónico de frecuencia - Este control es usado para seleccionar la frecuencia subsónica de corte (filtro paso alto). Esta frecuencia puede ser ajustada entre 20Hz y 50Hz. El filtro subsónico protege el subwoofer de frecuencias demasiado bajas que puedan dañarlo. Muy útil en cajas reflex.
4 Control de fase - Para alinear los graves del Sub con los de tus vías delanteras, trata de variar la fase del subwoofer de 0° a 180°. Mantén la respuesta maás potente de graves. Este switch es utilizable en modo puente.
6 Power On: Este led está en rojo cuando el amplificador está encendido. Para protecciones de "corto" o térmicas, ver puntos 9 y 10.

Panel de conectores :

7 Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan salida de RCA o de línea. Se requiere una fuente de al menos una salida de 100mV para un correcto funcionamiento. El uso de cables trenzados de alta calidad es recomendado para evitar que ruidos entren en el sistema.

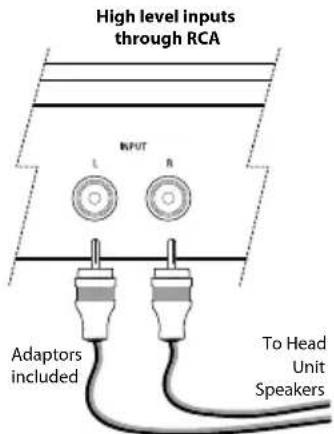

Entradas de alto nivel :

Los amplificadores MTX permiten entradas de alto nivel a través de las co- nexiones RCA usando los adaptadores de alto nivel proporcionados. Justo conecta las conexiones de altavoz de la fuente a estos adaptadores.

8 Terminales de altavoz - Conecta tu subwoofer(s) a estos terminales. Si está usando dos subwoofers o uno doble bobina, respecta la fase. Atención: Los dos conectores (+) están cableados en paralelo internamente en el amplificador. También los negativos.
9 Protección térmica - El Led se volverá rojo cuando el amplificador alcance los 100°. Este Led también se volverá rojo cuando la tensión a la fuente de alimentación baja de 9V o está por encima de 16.2V.
10 Protección de cortocircuito - Este Led se iluminará en amarillo cuando la salida de altavoces esté cortocircuitada. Sin señal, este led también puede permanecer amarillo si la salida de altavoces está cortocircuitada.
11 Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor superior.
(+12) Terminales de alimentación - Esta es la principal entrada de potencia del amplificador y debe ser conectada directamente al terminal positivo de la batería. Ten cuidado cuando pases este cable por el vehículo. Trata de evitar pasarlo cable por el mismo lado que los de señal RCA de entrada del amplificador, de antena u otros equipos sensibles ya que la gran corriente que circul apor este cable puede crear ruidos inductivos en nuestro sistema de audio. Es también muy importante tener una conexión muy fuerte para asegurarnos pmáximo rendimiento. Recomendamos usar cable de alimentación de 50mm2 con el amplificador TH800D.
13 Terminal remote - El amplificador puede ser encendido aplicándo 12V a este terminal. Normalmente este voltaje es suministrado desde la fuente mediante un cable etiquetado como "remote" o "antena eléctrica".
14 Terminal de tierra - Una buena toma de tierra es requerida para que el amplificador opere correctamente. Un cable corto de la misma sección que el (+) debe ser conectado del terminal negativo al chasis del vehículo. Siempre se debe lijar cualquier superficie pintada donde se vaya a conectar para un buen contacto metálico al chasis.
15 EBC (External Bass Control) - Este control remoto de nivel de sub puede ser instalado en cualquier localización dentro del vehículo para ajustes remoto. Este control está incluido.

MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplificador Thunder. Cualquier variación de las especificaciones recomendadas en la conexión del amplificador podría dañar seriamente el amplificador, altavoces y/o el sistema eléctrico del vehículo. Por favor verifica dos veces las conexiones antes de encender el sistema.

MTX® AUDIO

1. Desconecta el terminal negativo de la batería del vehículo.

2. Determina el lugar de montaje del amplificador MTX Thunder. Recuerda que tiene que haber suficiente ventilación en la parte de los disipadores del amplificador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el amplificador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas, cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.

3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para evitar que el cable se dañe debido a la superficie afilada del pasamuros. Pasa el cable al interior del vehículo y conéctalo al terminal +BATT del amplificador. Deja el cable desconectado en la parte de la batería. NOTA: Asegurate de usar la correcta sección de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocircuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto. Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplificador MTX Thunder.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplificador. Si la fuente no tiene un terminal de remote específico, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecta los cables RCA de la fuente a las entradas bi-nivel del amplificador. Tanto las entradas de "alta" como las de "baja" pueden ser utilizadas. Asegurate de alejar o aislar los cables de señal de los de alimentación y los del vehículo. Usa cable trenzado de alta calidad en las conexiones para evitar la radioación e intrusión de ruido en nuestro sistema de audio.

- Conexiones RCA: Si la fuente tiene salidas de RCA, simplemente conéctalos a la entrada RCA del amplificador.

- Conexiones de nivel de altavoz: Si la fuente no tiene salidas de RCA, la señal de salida de altavoces puede ser usada mediante el adaptador de alto nivel-RCA conectándolo al cableado de altavoces tresreos del vehículo. Conecta el cable (-) de altavoz izquierdo al cable verde/negro del adaptador. Conecta el cable (+) del altavoz izquierdo al cable verde. Haz lo mismo con el altavoz derecho usando el cable morado. Ajpra conecta los RCA a las entradas del amplificador.

1. Conecta tus altavoces a los terminales de altavoz del amplificador MTX Thunder usando cable con una sección adecuada, uno positivo y uno negativo para un solo woofer, hay terminales extra positivo y negativo para una configuración de doble woofer. El implicador puede manejar hasta una impedancia mínima de 2 Ohm.

2. Verifica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a ajustar el amplificador.

Nota: Asegurate de que la ganancia del amplificador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes.

Posibles problemas encontrados

Problema Causa Solución

Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal

Falta de +12V en la conexión de alimentación Suministra +12V al terminal

Falta o insuficiencia en la conexión a masa Verifica la conexión a masa

Fusible de alimentación dañado Reemplaza el fusible

POWER LED "ON", no salida Volumen de la fuente en off Incrementa el volumen de la fuente

Conexión de altavoces no realizada

Control de ganancia del amplificador OFF

Unidades de procesado de señal OFF

Realiza la conexión de altavoces

Sube ganancia

Suministra potencia al

procesador de señal

Reemplaza los altavoces

Todos los altavoces dañados

Distorsión de salida

Ganancia de amplificador demasiado alta

Balance invertido

Volumen de la fuente demasiado alto

emasiado alta Baja ganacia del amplificador

Cableado L y R invertido

orientación

Invierte las entradas de RCA

Entradas de RCA invertidas

El Bajo es debil

Polaridad de altavoces invertida

correcta

Compra woofers MTX

Excesivo nivel de salida

Mándalo al servicio técnico

Baja volumen de la fuente

Cableado de altavoces con correcta

Cablea los altavoces con la polaridad

Baja el volumen

Einleitung

Ganho do amplificador demasiado alto

Entradas RCA invertidas
