GEBRUIKSAANWIJZING TH800D MTX Audio

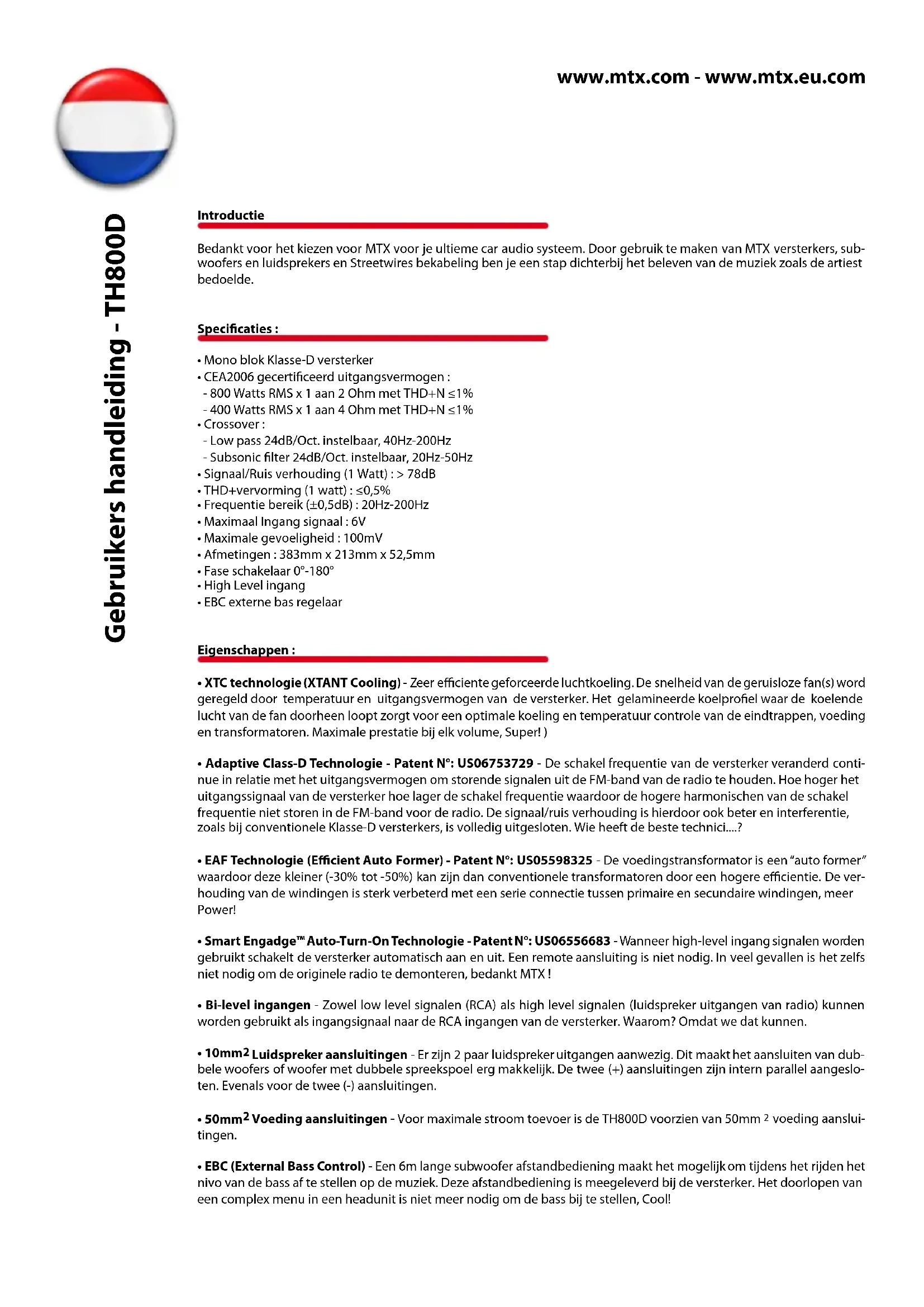

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, sub-woofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.

Specifications :

• Mono blok Klasse-D versterker
• CEA2006 gecertificeerd uitgangsvermogen :

- 800 Watts RMS x 1 aan 2 Ohm met THD+N ≤1%

- 400 Watts RMS x 1 aan 4 Ohm met THD+N ≤1%

• Crossover :

• Crossover :

• Low pass 24dB/Oct. instelbaar, 40Hz-200Hz
• Subsonic filter 24dB/Oct. instelbaar, 20Hz-50Hz
  • Signaal/Ruis verhouding (1 Watt) : > 78dB
• THD+vervorming (1 watt): ≤0,5%
  • Frequentie bereik (±0,5dB): 20Hz-200Hz
• Maximaal Ingang signaal : 6V
• Maximale gevoeligheid : 100mV
  • Afmetingen : 383mm x 213mm x 52,5mm
  • Fase schakelaar 0°-180°
  • High Level ingang
  • EBC externe bas regelaar

Eigenschappen :

• XTC technologie (XTANT Cooling) - Zeer efficiente geforceerde luchtkoeling. De snelheid van de geruisloze fan(s) word geregeld door temperatuur en uitgangsvermogen van de versterker. Het gelamineerde koelprofiel waar de koelende lucht van de fan doorheen loopt zorgt voor een optimale koeling en temperatuur controle van de eindtrappen, voeding en transformatoren. Maximale prestatie bij elk volume, Super!)
• Adaptive Class-D Technologie - Patent N°: US06753729 - De schakel frequentie van de versterker veranderd continue in relatie met het uitgangsvermogen om storende signalen uit de FM-band van de radio te houden. Hoe hoger het uitgangssignaal van de versterker hoe lager de schakel frequentie waardoor de hogere harmonischen van de schakel frequentie niet storen in de FM-band voor de radio. De signaal/ruis verhouding is hierdoor ook beter en interferentie, zoals bij conventionele Klasse-D versterkers, is volledig uitgesloten. Wie heeft de beste technici....?
• EAF Technologie (Efficient Auto Former) - Patent N°: US05598325 - De voedingstransformator is een "auto former" waardoor deze kleiner (-30% tot -50%) kan zijn dan conventionele transformatoren door een hogere efficientie. De verhouding van de windingen is sterk verbeterd met een serie connectie tussen primaire en secundaire windingen, meer Power!
• Smart Engadge™ Auto-Turn-On Technologie - Patent N°: US06556683 - Wanneer high-level ingang signalen worden gebruikt schakelt de versterker automatisch aan en uit. Een remote aansluiting is niet nodig. In veel gevallen is het zelfs niet nodig om de originele radio te demonteren, bedankt MTX !
• Bi-level ingangen - Zowel low level signalen (RCA) als high level signalen (luidspreker uitgangen van radio) kunnen worden gebruikt als ingangsignaal naar de RCA ingangen van de versterker. Waarom? Omdat we dat kunnen.
• 10mm² Luidspreker aansluitingen - Er zijn 2 paar luidspreker uitgangen aanwezig. Dit maakt het aansluiten van dubbele woofers of woofer met dubbele spreekspoel erg makkelijk. De twee (+) aansluitingen zijn intern parallel aangesloten. Evenals voor de twee (-) aansluitingen.
• 50mm ^2 Voeding aansluitingen - Voor maximale stroom toevoer is de TH800D voorzien van 50mm ^2 voeding aansluitingen.
• EBC (External Bass Control) - Een 6m lange subwoofer afstandbediening maakt het mogelijk om tijdens het rijden het nivo van de bass af te stellen op de muziek. Deze afstandbediening is meegeleverd bij de versterker. Het doorlopen van een complex menu in een headunit is niet meer nodig om de bass bij te stellen, Cool!

Instel paneel (bovenkant)

1

2

3

4

6

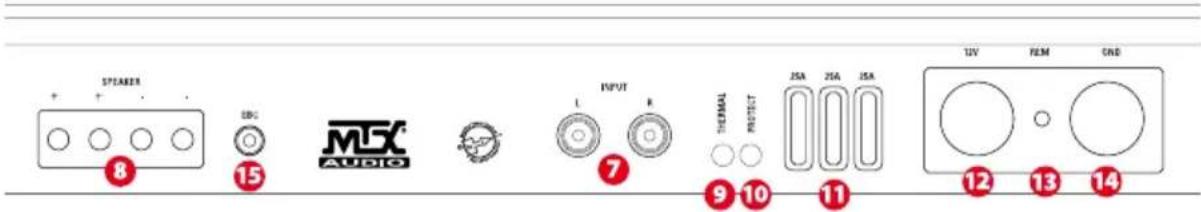

Aansluit paneel (zijkant)

SPKERS + + - - 8 15 MEX AUDIO 7 INPUT R 9 10 11 12 13 14 UV NEM ONB

Instel paneel :

Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt tussen 100mV Gain volledig open en 6V Gain volledig dicht..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3/4 volume (dit is het maximal volume met onvervormd signaal).
3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

Let op : Stel de gain van de versterker alleen af met aangesloten subwoofer. Afstellen zonder aangesloten subwoofer kan de versterker beschadigen.

2 Laag doorlaat filter frequentie - Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld tussen 40Hz en 200Hz.
3 Subsonic filter – Hiermee kan de gewenste frequency van het subsonic filter (hoog doorlaat) worden ingesteld. Het subsonic filter beschermd de subwoofers tegen te lage (schadelijke) frequenties. Het filter kan worden ingesteld tussen 20Hz en 50Hz.
4 Fase schakelaar 0° of 180° - Om de bass van de subwoofer perfect aan te laten sluiten op de voor luidsprekers is het aan te raden om het verschil te horen wanneer de fase van de subwoofer op 0° of 180° staat.
6 Power On - De LED zal rood oplichten wanneer de versterker is ingeschakeld. Voor beveiliging indicatie zie punten 9 en 10

Aansluit paneel :

7 RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 100mV uit te sturen via de RCA uitgangen.
Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een absoluut minimum.

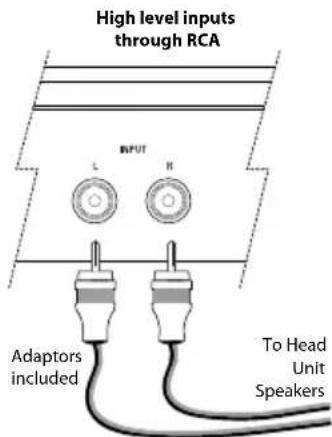

High level ingangen :

MTX THUNDER versterkers accepteren high level ingang signalen via de RCA aansluitingen. De benodigde aansluitkabels zijn meegeleverd.

8 Luidspreker aansluitingen - Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wanneer luidsprekers uit fase zijn aangesloten kan dit een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit.

9 Thermische beveiliging - De LED zal rood oplichten wanneer de versterker een temperatuur van 100°C bereikt. De LED zal ook rood oplichten wanneer de voedingspanning onder 9V of boven 16,2V is.

10 Kortsluit beveiliging - De LED zal geel knipperen wanneer de luidspreker uitgangen zijn kortgesloten. Zonder muziek signaal kan deze LED geel blijven oplichten wanneer de luidspreker uitgangen kortgesloten zijn.

11 Zekeringen - Wanneer een zekering is doorgebrand vervang deze dan door een zekering met dezelfde waarde. Gebruik nooit een zekering met een hogere waarde.

12 Voeding aansluiting – Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem opwekken. Gebruik bij de MTX TH800D versterker een kabel met een minimale dikte van 50mm2.

13 Remote aansluiting – De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt normal gesproken aangeleverd door de "remote" of "power antenna" aansluiting vanaf de source unit.

14 Massa aansluiting – Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct naar het chassis van de auto. Om een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot blank metal zichtbaar is op de plaats waar de massa kabel wordt aangesloten.

15 EBC ingang – Ingang voor het aansluiten van de mee geleverde Electronic Bass Control (EBC). Een afstand bediening voor de bass zodat het bass nivo kan worden geregeld vanaf de bestuurders stoel.

MTX adviseerd om jou THUNDER versterker in te laten bouwen door een authorized MTX Dealer. Wanneer de versterker niet volgens onderstaande gegevens wordt aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidsprekers en/of het electrische systeem van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeem aan te schakelen.

1. Koppel de negatieve accuklem los

2. Bepaal waar de MTX THUNDER versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs het koelprofiel van de versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstofleiding, remleiding, elektrische bedrading of de brandstoftank in de weg zit. Bevestig de MTX THUNDER versterker.

3. Trek een plus kabel vanaf de accu naar de MTX THUNDER versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een bestaande kabelgoot lopen door het interieur naar de MTX THUNDER versterker en sluit de kabel aan op de +BATT aansluiting. Sluit de kabel nog niet aan op de accu.

Let op: Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

1. Neem een zekering of circuit breaker op in de plus kabel binnen 40cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ontstaan. Zorg ervoor dat de zekering niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.

2. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX THUNDER versterker.

3. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX THUNDER versterker, deze draad is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit.

4. Sluit de RCA kabels aan vanaf de source unit naar de RCA ingang connectors op de MTX THUNDER versterker. De RCA ingangen zijn Bi-level ingangen en kunnen zowel low level als high level signalen verwerken. Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een absoluut minimum.

- Bij gebruik van low level signalen - Wanneer de source unit RCA uigangen heeft verbind deze dan middels een RCA kabel met de RCA ingangen van de versterker.

- Bij gebruik van high level signalen - Wanneer de source unit geen RCA uitgangen heeft kunnen de luidspreker uitgangen worden gebruikt van de source unit. Gebruik de meegeleverde adapter kabels om de luidspreker uitgangen te verbinden met de RCA ingangen van de versterker.

Links (+) = Groen Links (-) = Groen/zwart Rechts (+) = Paars Rechts (-) = Paars/zwart

1. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX THUNDER versterker, gebruik hiervoor luidspreker-kabel met de juiste dikte. De versterker heeft twee parallel aangesloten (+) uitgangen en twee parallel aangesloten (-) uitgangen. De versterker kan een minimale impedantie van 2 Ohm aan.

2. Controleer alle aansluitingen. Wanneer alles in orde is sluit dan de negatieve accu klem weer aan. Plaats de zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.

Let op: Zorg ervoor dat de Gain van de versterker helemaal dicht gedraaid is (tegen de klok in) voordat er met afstellen begonnen wordt.

Probleem oplossen

Probleem Oorzaak Oplossing

LED brand niet Geen +12V op de remote aansluiting Controleer de remote aansluiting op de source unit

Geen +12V op de voeding aansluiting Controleer de +12V kabel en de aansluitong op de accu

Slechte massa aansluiting Verbeter de massa aansluiting

Doorgebrande zekering Vervang de zekering

LED brand, geen Vollume van de source unit is laag Draai het volume van de source

geluid unit omhoog

Luidsprekers niet aangesloten

Gain van de versterker staat op minimum

Signaal processor(s) uitgeschakeld

Luidsprekers defect

Vervormd geluid

Gain staat te ver open

Balans omgedraait

RCA 's verkeerd om aangesloten

Zwakke bass

Geen MTX woofers

Zekeringen branden

door

Volume van source unit staat te hoog

Stel de gain af

Luidsprekers L en R verkeerd om aangesloten

ngesloten Sluit RCA's correct aan

Luidsprekers uit fase aangesloten Sluit de luidsprekers in fase aan

Koop MTX woofers

Te hoge uitgangs nivo's

Versterker defect

Draai het volume op de source unit terug

Sluit luidsprekers correct aan

Draai het volume van de source unit terug

Lever de versterker in voor reparatie
