Producttype	4-kanaals klasse AB versterker
Merk	MTX Audio
Model	RFL4120
Afmetingen (L x B x H)	525 mm x 204 mm x 59 mm
Geschat gewicht	4 kg
Voeding	+12V accu, aanbevolen zekering 50 mm²
RMS-vermogen (CEA2006)	4 x 200 W @ 2 ohm, 4 x 120 W @ 4 ohm, 2 x 400 W brug @ 4 ohm
Piekvermogen	3200 W
Frequentierespons	10 Hz - 90 kHz (±1 dB)
Signaal-ruisverhouding	> 98 dB (1 W)
Totale harmonische vervorming (THD+N)	≤ 0,05% (1 W)
Ingangsgevoeligheid	200 mV tot 6 V
Hoogdoorlaatfilter (HPF)	12 dB/oct, 40 Hz - 5 kHz
Laagdoorlaatfilter (LPF)	24 dB/oct, 40 Hz - 5 kHz
Banddoorlaatfilter (BPF)	12/24 dB/oct, 40 Hz - 5 kHz
Minimale uitgangsimpedantie	2 ohm stereo, 4 ohm brug
Beveiliging	Zekering, kortsluitbeveiliging
Ingangsaansluitingen	RCA (hoog- en laagniveau)
Uitgangsaansluitingen	Schroefklemmen
Speciale functies	Afstandsbediening EBC, brugmodus, ingangsselector
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd vloeistoffen.
Veiligheid	Accu loskoppelen voor installatie. Gebruik een geschikte zekering.
Reserveonderdelen en repareerbaarheid	Reservezekeringen. Reparatie door een professional.

Veelgestelde vragen - RFL4120 MTX Audio

Hoe stel ik de gain van de versterker in?

Stel de gain in door de GAIN-potentiometer tegen de klok in te draaien naar minimum. Zet het bronvolume op 3/4, verhoog dan de gain totdat u vervorming hoort, verlaag het dan iets.

Wat moet ik doen als de versterker niet inschakelt?

Controleer of de REM-aansluiting +12V krijgt, of + BATT stroom krijgt, of de massa goed is en of de zekering niet is doorgebrand. Vervang de zekering door een van dezelfde waarde.

Hoe sluit ik aan in brugmodus (bridge)?

Gebruik de met Bridge aangeduide aansluitingen op de klemmenstrook. De minimale impedantie in brugmodus is 4 ohm. Ga niet lager.

Hoe sluit ik meerdere luidsprekers aan op hetzelfde kanaal?

U kunt een ingangsselector gebruiken om de versterker te voeden met één paar RCA. Voor de uitgangen moet u de minimale impedantie respecteren (2 ohm stereo, 4 ohm brug).

Welk type kabel gebruiken voor de voeding?

MTX raadt een kabel van 50 mm² aan voor de voeding en massa. Gebruik voor de RCA-kabels hoogwaardige twisted pair-kabels om storing te voorkomen.

Hoe stel ik het laagdoorlaat- of hoogdoorlaatfilter af?

Gebruik de schakelaars LP X-over en HP X-over om de filters in te schakelen, en vervolgens de potentiometers om de afsnijfrequentie in te stellen van 40 Hz tot 5 kHz.

Wat te doen bij vervormd geluid?

Vervorming wordt vaak veroorzaakt door een te hoge gain of een te hoog bronvolume. Verlaag de gain of het bronvolume.

Hoe sluit ik de massa van de versterker aan?

Zoek een massapunt op blanke (geschuurde) carrosserie, zo kort mogelijk. Gebruik een kabel van dezelfde doorsnede als de voeding (50 mm²). Schroef stevig vast.

Waar installeer ik de hoofdzekering?

Installeer een zekering en zekeringhouder binnen 20 cm van de accu van het voertuig. Dit is een essentiële bescherming tegen kortsluiting.

Hoe gebruik ik de EBC-afstandsbediening?

Sluit de meegeleverde EBC-afstandsbediening aan op de speciale poort op de versterker. Hiermee kunt u het subwooferniveau vanaf de voorstoelen regelen.

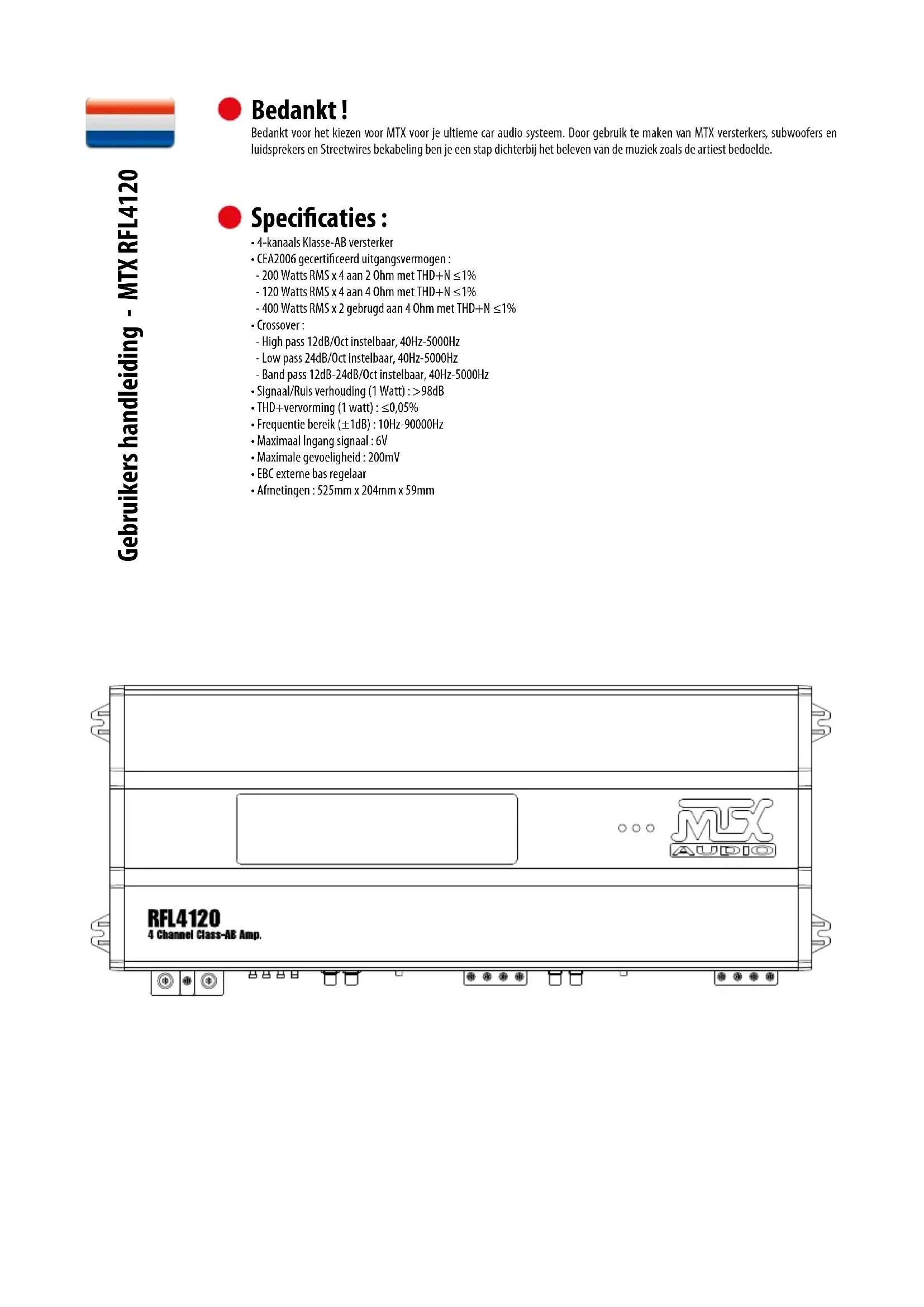

GEBRUIKSAANWIJZING RFL4120 MTX Audio

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeme. Door gebruik te makeen van MTX versterkers, subwooferers en luidspeakers en Streetwires bekabeling ben je een stap zichter bij het beleven van de muziek zoals de artiest bedoelde.

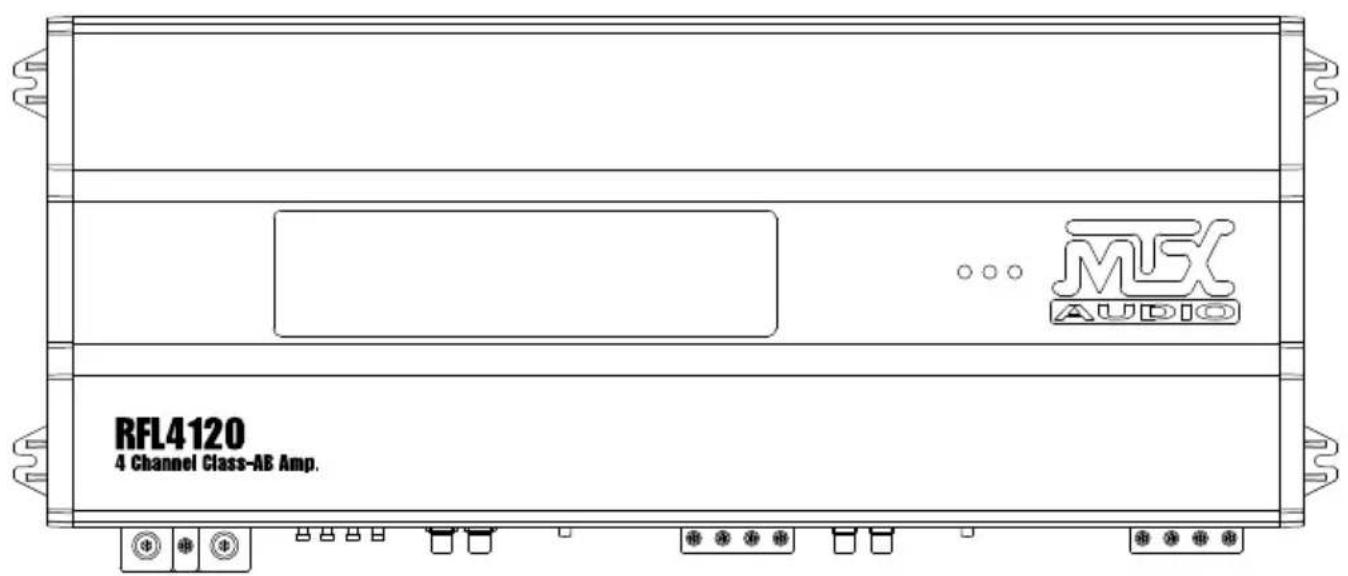

Specifications :

• 4-kanaals Klasse-AB versterker
• CEA2006 gecertificated uitgangsvermogen :
  -200 Watts RMS x 4 aan 2 Ohm met THD+N ≤1%
• 120 Watts RMS x 4 aan 4 Ohm met THD+N≤1%
• 400 Watts RMS x 2 gebrug aan 4 Ohm met THD+N ≤1%
  Crossover:
• High pass 12dB/Oct instelbaar, 40Hz-5000Hz
• Low pass 24dB/Oct instelbaar, 40Hz - 5000Hz
• Band pass 12dB-24dB/Oct instelhaar, 40Hz-5000Hz
• SignalA/Ruisverhounding (1 Watt):>98dB
• THD+vervorming (1 watt) : ≤0,05%
• Frequentie bereik (±1dB): 10Hz-90000Hz
  Maximaal Ingang signal:6V
  Maximale gevoeligheid: 200mV
• EBC externe bas regelaar
  -Afmetingen:525mmx204mmx59mm

Installingen en ingangen :

RCA ingang - De RCA ingangen dieren gezubrukt te worden wonneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste Werking dient de source unit een minimaal uitgangs voltage van 200mV uit te sturen via de RCA uitgangen.

Het gebruik van goede kwaliteit getwiste RCA kabels worden aan bevolen om de invloed van storingen te minimisieren tot een absolut minimum.

Gain-Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt tussen 200mV Gain volledig open en 6V Gain volledig zich..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal richt (tegen de klok in).
2. Zet het volume van de source unit op 3/4 volume (dit is het maximal volume met onvervormd signal).
3. Draai de Gain van de versterker open totdat je duuidelijk verworming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zover zich totdat je net geen verrormingeer hoor.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

3 Schakelaar laag doorlaat filter - Met deze schakelaar kan het laag doorlaat filter van de versterker worden in en uit geschakeld. Wanner deze schakelaar ingedrukt is het filter ingeschakeld.
4 Laag doorlaat filter freqentie - Hiermee kan de gewenste laag doorlaat freqentie worden ingesteld. De freqentie kan worden ingesteld tussen 40Hz en 5000Hz.
Schakelaar hooq doorlaat filter - Met deze schakelaar kan het hooq doorlaat filter van de versterker worden in en uit geschakeld. Wanner deze schakelaar ingedrukt is het filter ingeschakeld.
Hoog doorlaat filter frequentie - Hiermee kan de gewenste hooq doorlaat frequentie worden ingesteld. De frequentie kan worden ingesteld tussen 40Hz en 5000Hz.

3 5 Het is ook möglichk om een band doorlaat filter in te stellen op de versterker om kick woofers of midden tonen luidsprekers actief aan te sturen. Zowel het hoog (5) als laag (3) doorlaat filter dienen dan te worden in geschakeld. Het hoog doorlaat filter (6) kan dan worden ingesteld voor de laagste filter freioue en het laag doorlaat filter (4) voor de hoogste filter freioue van het band doorlaat filter.

7 Ingang schakelaar - Met deze schakelaar kan worden ingesteld of er 2 of 4 ingangen gebruikt worden. Wanner de source unit 4 RCA uitgangen heeft (front en rear) kan de Ch3 Ch4 mode gebruikt worden, hierbij dieren alle 4 RCA aansluitingen te worden gebruikt. Wanner de source unit slechts 2 RCA uitgangen heeft kan de Ch1 Ch2 mode gebruikt worden, hierbij dieren de Ch1 en Ch2 RCA aansluitingen te worden gebruikt om alle kanalen van de versterker te konnen gebruiken.
EBC ingang - Ingang voor het aansluien van de mee geleverde Electronic Bass Control (EBC). Een afstand bediening voor de bass zodat het bass nivo kan worden geregeld vanaf de bestuurders stool.

Voeding en luidspreker aansluitingen :

Massa aansluiting - Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte massa kabel met bezelfde ditke als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct aan het chassis van de auto. Om een goede aansluiting op het chassis te makeen dient de lak te worden weggeschuurd tot blank metal zichtbaar is op deplaats waar de massa kabel worden aangesloten.

Remote aansluiting - De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage worden normal gesproken aangeleverred door de "remote" of "power antenna" aansluiting vanaf de source unit.

Voeding aansluiting - Dit is de hoofd aansluiting voor de +12V en dientrechtstreeks aan gesloten te worden op de positieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze Niet langs RCA, antennne of andere kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen hun storingen in het system opwekken. Gebruik bij de MTX RFL4120 versterker een kabel met een minimale ditke van 50mm2.

Zekeringen - Wanneer een zekering is doorgebrand verrang deze dan door een zekering met bezelfde waarde. Gebruik nooit een zekering met een hogere waarde.

Luidspreker aansluitingen - Sluit de luidsprekers aan via deze aansluitingen. Juiste polariteit is zeer belangrijk. Wanner liquidsprekersuit fase zich aangesloten kan dit een zwakke bass als gezolg hebben en/of een zeer slechte geluidskwaliteit.

Brug mode: Om de versterker te bruggen dienen de Ch1 (+) en de Ch2 (-) luidspeker uitgangen te worden gebruikt. Brug mode: Om de versterker te bruggen dienen de Ch3 (+) en de Ch4 (-) luidspeker uitgangen te worden gebruikt.

Belangrijk: brug de versterker Niet met een lagere impedantie dan 4 Ohm.

MTX adviseadr om jou MTX versterker in te laten bouwen door een erkende MTX Dealer. Wanner de versterker niet volgens onderstaande geveens wordt aangesloten kan dit schadelijke gevolgen hebben voor de versterker, luidspekersen/of het elektrische systeme van de auto. Kontroleer alle aansluitingen zorgvuldig alvorens het systeem aan te schakenen.

1. Koppel de negatieve accuklem los
2. Bepaal waar de MTX versterker geplaats gaat worden. Zorg ervoor dat er voldoende luckt circulatie is langs het koelprofiel van de versterker zDat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstoffleiding, remleiding, elektrische bedrading of de brandstoftank in de weg zit. Bevestig de MTX versterker.
3. Trek een plus kabel vanaf de accu waar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanui de motorruimte het interieur in te latent lopen. Laat de kabel door een bestande kabelgoot lopen door het interieur aan de MTX versterker en sluit de kabel aan op de +BATT aansluiting. Sluit de kabel nog Niet aan op de accu.
   Let op: Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.
4. Neem een zekering of circuit breaker op in de plus kabel binnen 40cm vanaf de accu. De zekering of circuit breaker zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijt moct er een kortsluiting ontstaan. Zorg ervoor dat de zekering Niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de plus kabel aan op de positive accu klem van de accu.
5. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu de massa kabel op het massa punt en aan de GND aansluiting op de MTX versterker.

1. Sluit een remote draad aan vanaf de source unit waar de remote aansluiting van de MTX versterker, deze draad is voor aan en uit schakelen. Wanner de source unit geen remote aansluiting heeft kan je de remote ook aansluten op de power antenna aansluiting van de source unit.
2. Sluit de RCA kabels aan vanaf de source unit waar de RCA ingang connectors op de MTX versterker. Het gebruik van goede kwaliteit getwiste RCA kabels worden aan bevolen om de invloed van storingen te minimaliseren tot een absolut minimum.
3. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX versterker, gebruik hiervoor luidsprekerkabel met de juiste ditte. Twee gebrugde kanalen hun een belasting van minimum 4 ohm aansturen.
4. Controller alle aansluitingen. Wonneer alles in orde is sluit dan de negatieve accu klem wee aan. Plaats de zekering voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.

Let op : Zorg ervoor dat de Gain van de versterker helemaal richt gedraaid is (tegen de klok in) voordat er met afstellen begonnen worden.

Problemen oplossen :

Probleem

Oorzaak

Oplossing

LED brand nicht Geen +12V op de remote aansluiting Verbeter de remote aansluiting
Geen +12V op de voeding aansluiting Verbeter de +12V aansluiting
Slechte massa aansluiting Verbeter de massa aansluiting
Doorgebrande zekerig Vervang de zekerig

LED brand, geen geluid Volume van de source unit op minimum Verhoog het volume Luidsprekers Niet aangesloten Sluit de luidsprekers aan Gain van de versterker op minimum Stel de gain af Signaln processor(s) uitgeschakeld Schakel signaln processor(s) aan Luidsprekers defect Vervang de luidsprekers

Vervormd geluid

Gain van de versterker op maximum

Volume van source unit op maximum

Stel de gain af

Verlaag het volume

Balans omgedraait

Luidsprekers Ch3 en Ch4 verkeerd om aangesloten

h1 en Ch2 verkeerd om aangesloten

Sluit de luidsprekers correct aan

RCA 's verkeerd om aangesloten

Sluit de luidsprekers correct aan

Sluit de RCA's correct aan

Zwakke bas

Geen MTX woofers

Luidsprekersuitfaseaangesloten

Koop MTX woofers

Sluit de luidsprekers in fase aan

Zekeringen branden door

Versterker defect

Te hoge uittgangs nivea's

Lever de versterker in voor reparatie

Verlaag het volume
