Tipo di prodotto	Amplificatore 4 canali Classe AB
Marca	MTX Audio
Modello	RFL4120
Dimensioni (L x l x H)	525 mm x 204 mm x 59 mm
Peso stimato	4 kg
Alimentazione	+12V batteria, fusibile 50 mm² raccomandato
Potenza RMS (CEA2006)	4 x 200 W @ 2 ohm, 4 x 120 W @ 4 ohm, 2 x 400 W pontato @ 4 ohm
Potenza di picco	3200 W
Risposta in frequenza	10 Hz - 90 kHz (±1 dB)
Rapporto segnale/rumore	> 98 dB (1 W)
Distorsione armonica totale (THD+N)	≤ 0,05 % (1 W)
Livello di sensibilità di ingresso	200 mV a 6 V
Filtro passa-alto (HPF)	12 dB/ott, 40 Hz - 5 kHz
Filtro passa-basso (LPF)	24 dB/ott, 40 Hz - 5 kHz
Filtro passa-banda (BPF)	12/24 dB/ott, 40 Hz - 5 kHz
Impedenza di uscita minima	2 ohm stereo, 4 ohm pontato
Protezione	Fusibile, protezione contro cortocircuito
Connettori di ingresso	RCA (livello alto e basso)
Connettori di uscita	Morsetti a vite
Funzioni speciali	Comando EBC remoto, modalità pontata, selettore di ingresso
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare i liquidi.
Sicurezza	Scollegare la batteria prima dell'installazione. Utilizzare un fusibile adatto.
Ricambi e riparabilità	Fusibili di ricambio. Riparazione da parte di un professionista.

Domande frequenti - RFL4120 MTX Audio

Come regolare il guadagno dell'amplificatore?

Regolare il guadagno ruotando il potenziometro GAIN in senso antiorario al minimo. Alzare il volume della fonte a 3/4, quindi aumentare il guadagno fino a sentire distorsione, poi ridurlo leggermente.

Cosa fare se l'amplificatore non si accende?

Verificare che il terminale REM riceva +12V, che + BATT sia alimentato, che la massa sia buona e che il fusibile non sia bruciato. Sostituire il fusibile con uno dello stesso valore.

Come collegare in modalità ponte (bridge)?

Utilizzare i morsetti indicati Bridge sul morsetto. L'impedenza minima in modalità ponte è di 4 ohm. Non scendere al di sotto.

Come collegare più altoparlanti sullo stesso canale?

È possibile utilizzare un selettore di ingresso per alimentare l'amplificatore con una singola coppia RCA. Per le uscite, rispettare l'impedenza minima (2 ohm stereo, 4 ohm ponte).

Quale tipo di cavo utilizzare per l'alimentazione?

MTX raccomanda un cavo da 50 mm² per l'alimentazione e la massa. Per gli RCA, utilizzare cavi intrecciati di qualità per evitare interferenze.

Come regolare il filtro passa-basso o passa-alto?

Utilizzare gli interruttori LP X-over e HP X-over per attivare i filtri, quindi i potenziometri per regolare la frequenza di taglio da 40 Hz a 5 kHz.

Cosa fare in caso di suono distorto?

La distorsione è spesso dovuta a un guadagno troppo alto o a un volume della fonte eccessivo. Ridurre il guadagno o il volume della fonte.

Come collegare la massa dell'amplificatore?

Trovare un punto di massa sulla lamiera nuda (decapata), il più corto possibile. Utilizzare un cavo della stessa sezione dell'alimentazione (50 mm²). Avvitare saldamente.

Dove installare il fusibile principale?

Installare un fusibile e un portafusibile a meno di 20 cm dalla batteria del veicolo. È una protezione essenziale contro i cortocircuiti.

Come utilizzare il telecomando EBC?

Collegare il comando EBC fornito nella porta dedicata sull'amplificatore. Permette di regolare il livello del subwoofer dai posti anteriori.

MANUALE UTENTE RFL4120 MTX Audio

Enviar al servicektechnico

Baja el volumen

Grazie per aver scelto MTX per ottener il massimo dal vosto impianto audio. Un amplificatore MTX, abbinato a subwoofer s ed alto-patanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista.

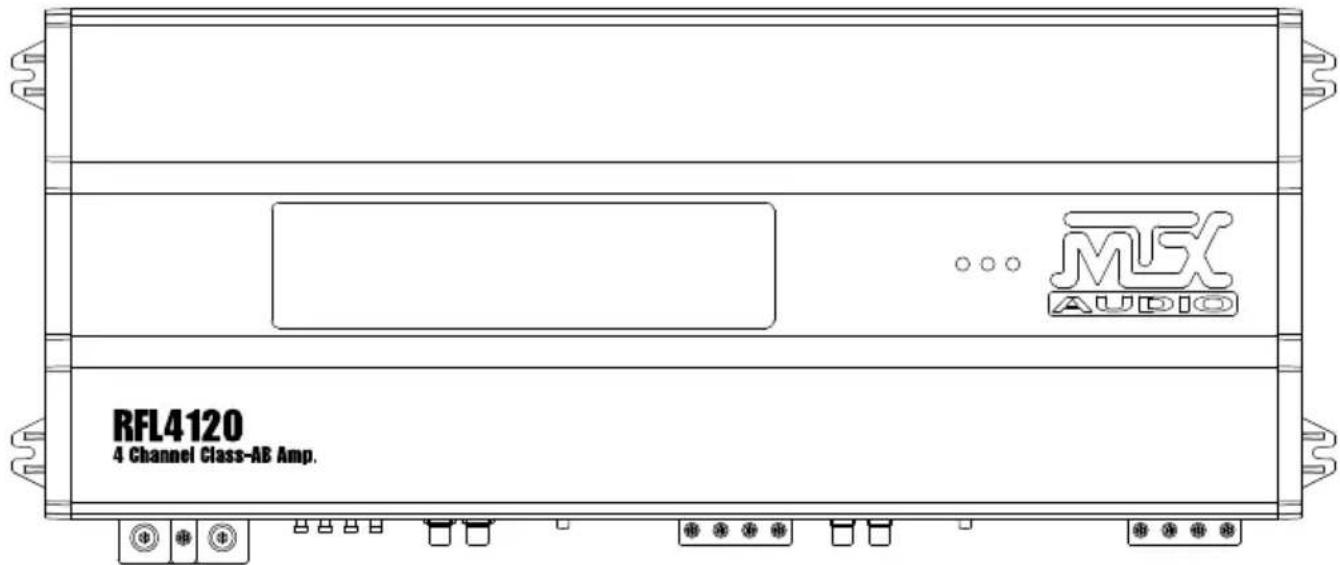

Caratteristiche :

• Amplificatore a 4 canali in Classe AB
• Potenza (certificata CEA2006):
  -4x200WattsRMSa2ohmeTHD+N≤1%
  -4x120 Watts RMS a 4ohme THD+N≤1%
  -2x400WattsRMSapontea4ohmeTHD+N≤1%
  Crossover:
  Passa Alto regolabile 40Hz-5000Hz a 12dB/Ottava
• Passa Basso regolabile 40Hz-5000Hz a 24dB/Ottava
  Passa Banda regolabile 40Hz-5000Hz a 12dB-24dB/Ottava
  Rapporto Segnale/Rumore (1 Watt): >98dB
  Distorsione Armonica Totale (1 Watt) : ≤0,05%
  Risposta in Freqenza (± 1dB) : 10Hz - 90000Hz
  Massimo Segnale in Ingresso: 6V
  Sensibilità Massima : 200mV
  Controllo Remoto EBC
• Dimensioni : 525mm x 204mm x 59mm

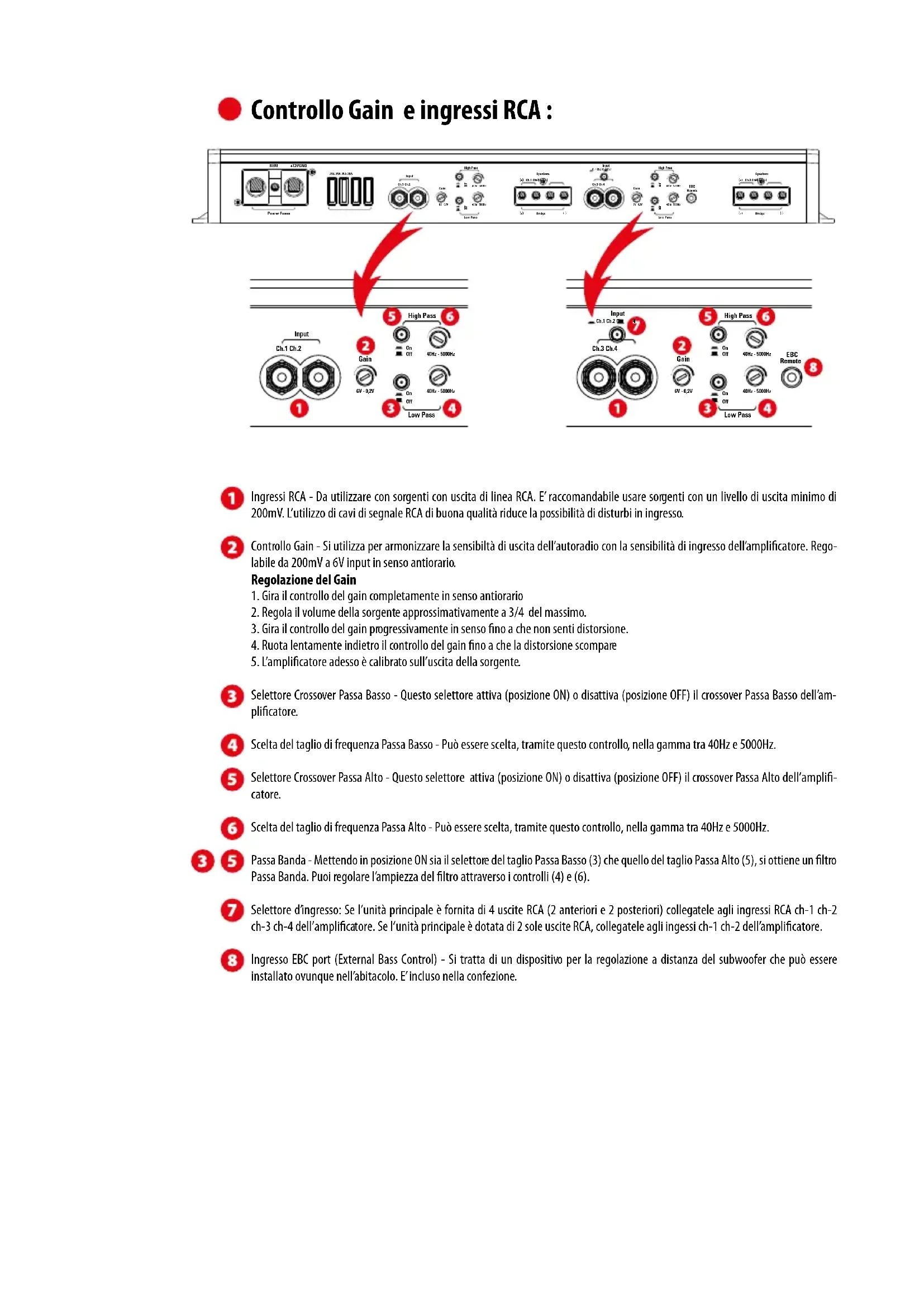

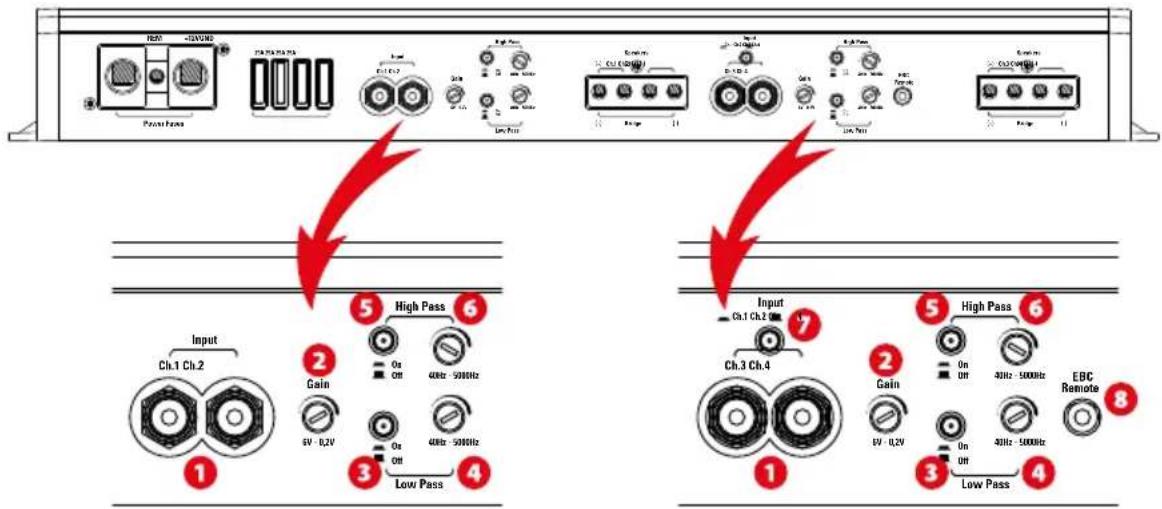

Controllo Gain e ingressi RCA :

1 Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile usare sorgenti con un livello di uscita minimo di 200mV. L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.
Controllo Gain - Si utilizes per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 200mV a 6V input in senso antiario.

Regolazione del Gain

1. Gira il controlo del gain completeness in senso antiorario
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivement in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controlo del gain sono a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

3 Selettore Crossover Passa Basso - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Basso dell'amplificatore.
4 Sclta del taglio di frequenza Passa Basso - Puo essere scelta, tramite quello controlo, nella gamma tra 40Hz e 5000Hz .
Selettore Crossover Passa Alto - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Alto dell'amplificatore.
Scelta del taglio di frequenza Passa Alto - Puo essere scelta, tramite quello controlo, nella gamma tra 40Hz e 5000Hz .

Passa Banda - Mettendo in posizione ON sua il selettore del taglio Passa Basso (3) che quello del taglio Passa Alto (5), si ottiene un filto Passa Banda. Puo regolare l'ampiezza del filtoattraverso i controlli (4) e (6).

7 Selettore d'ingresso: Se l'unita principale è fornita di 4 uscite RCA (2 anteriors e 2 posteriori) collegatele agli ingressi RCA ch-1 ch-2 ch-3 ch-4 dell'amplificatore. Se l'unità principale è dotata di 2 sole uscite RCA, collegatele agli ingressi ch-1 ch-2 dell'amplificatore.
Ingresso EBC port (External Bass Control) - Si tratta di un disposizio per la regolazione a distance del subwoofer che può essere installato ovunque nell'abitacolo. E'incluso nella confezione.

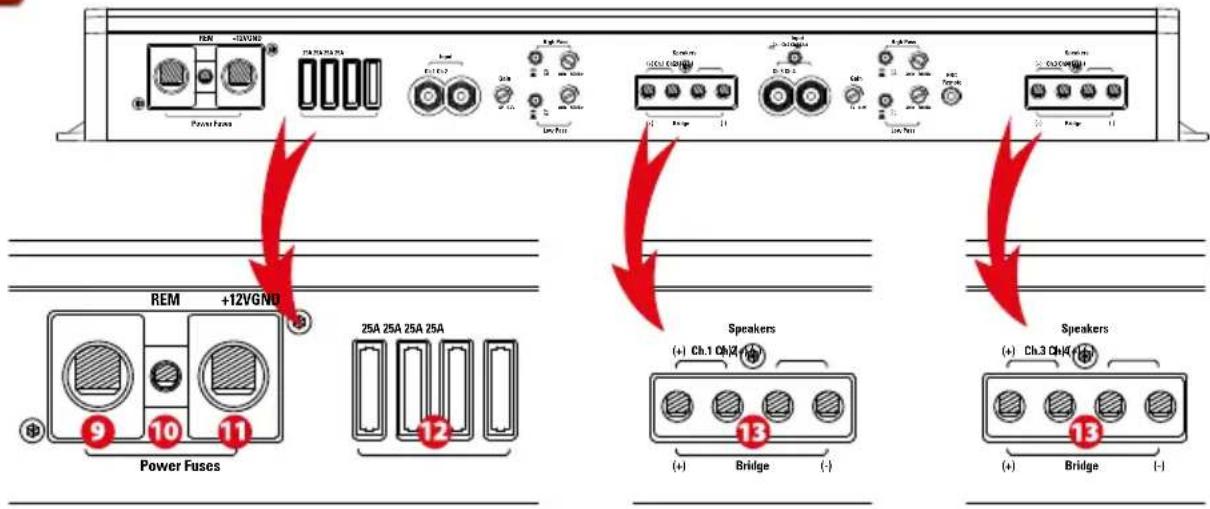

Cavi alimentazione e altoparlanti :

Manuale Istruzioni - MTX RFL4120

9 Terminale di massa - Una buona connessione di massa è fondamentale per le migliorie prestazioni. Utilizzare un cavo della medesima sezione di quale usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettra, in un punto opportunamente sverniciato per mettere a nudo il metallo.
10 Terminale Remote - L'amplificatore si accende applicando 12V a quello terminale. Solitamente la tensione è fornita da un carrvo della sorgente marcato"remote" o "antenna".
Terminale (+12) - Questo è il terminale di alimentazione dell' amplificatore e deve essere collegato direttamente al terminale positivo della batteria. Posizione il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passà da questo cavo può generate disturbi. E' molto importanteanche effettuire connessioni strette e solide per ottenere le massime prestazioni.Per l'alimentazione del modello MTX RFL4120 raccomandiamo cavi di sezione non inferiore a 50mm2.
Fusibili - quando un fusible salute, sostituito con uno del medesimo vale.
13 Terminali Atoparanti - Colge gli altoparlanti a questi terminali, accertandoti di rispetto la polarità. Una polarità invertita provoca una perdita di bassi e/o una scarsa qualità di riproduzione sonora.

Modalità a Ponte (Bridge): Utilizzato solo il terminale Ch1 positivo ed il terminale Ch2 negativo.

Modalità a Ponte (Bridge): Utilizzato solo il terminale Ch3 positivo ed il terminale Ch4 negativo.

Non usare il modo a ponte con impedenze inferiori a 4 Ohm.

Installazione e Montaggio :

MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato.

Qualiasi casbamento rispetto i collegamenti illustrati po causare seri danni all amplificatore, agli altoparlanti e/o al systeme elettrico della vettura. Controlla le connessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.
2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con cavi, circuiti, serbatoio ecc.
3. Posizione un cavo di alimentazione che possa collegare il terminale (+) della batteria al terminale +BATT dell' amplificatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.
4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente
5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un capo del cavo di massa e l'alto capo al terminale GND dell'amplificatore.

Installazione e Montaggio :

1. Collega un cavo di accensione alla sorgente all terminale Remote dell'amplificatore. Se la sorgente non ha un cavo dedicato alla accensione puoi connetteri al cavo antenna della sorgente.
2. Collega i cavi RCA alla sorgente ai connettori RCA dell'amplificatore. Posizione i cavi di segnale lontano dai cavi di alimentazione. <Usa cavi di segnale di alta qualità per diminuire la possibilità di disturbi nel sistema.
   8.Collega gli altoparanti all'amplificatore con cavi per altoparanti di sezione adeguata. Le coppie di canali 1/2 e 3/4 a ponte posso pilotare carichi non infeirori a 4 Ohm.
3. Controlla almeno due volti tti passaggi della installation, in particolare le connessioni. Se e tout corretto, ricollega il cavo di massa,istema il fusibile nel portafusabile di linea e inizia a settare l'amplificatore.

Nota: assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie :

Problema

Causa

Soluizione

Nessuna Indicazione dai Led Manca l'alimentazione alla connessione remote Dai corrente al cavo remote Niente alimentazione al connettore positivo Dai alimentazione al positivo

battery

Connessione di massa insufficiente Verifica le connessioni di massa Fusibile di alimentazione bruciato Sostituire il fusibile

Led accesso ma niente segnale Volume basso della sorgente Aumenta il volume Connessione altoparanti non effettuate Effettua le connessioni altoparanti Gain sull' amplificatore al minimo Accendi nuovamente
Controlo spegnale inattivo Alimenta il processore di segnale
Tutti gli altoparanti bruciati Sostituisci gli altoparanti

Riproduzione distorta Volume della sorgente troppo alto Gain dell'amplificatore troppo alto

Volume della sorgente basso e basso

Bilancimiento al contrario College Collegamento altoparlanti Ch3+Ch4 invertito Collegeamento RCA in ingresso invertito

Collegamento altoparlanti Ch1+Ch2 invertito
ertito correttamente
Inverti il collegamento

Collega gli altoparlanti

Bassi deboli

Altoparlanti collegati in controfase. Collega gli altoparlanti

correttamente

Non stai usando un subwoofer MTX Compra un subwoofer MTX

Fusibili bruciati Amplificatore difettoso

Livelli di uscita troppo elevati Spedire il prodotto in assistenza

Abbassa il volume
