Produkttyp	4-Kanal-Verstärker Klasse AB
Marke	MTX Audio
Modell	RFL4120
Abmessungen (L x B x H)	525 mm x 204 mm x 59 mm
Geschätztes Gewicht	4 kg
Stromversorgung	+12V Batterie, Sicherung 50 mm² empfohlen
RMS-Leistung (CEA2006)	4 x 200 W @ 2 Ohm, 4 x 120 W @ 4 Ohm, 2 x 400 W gebrückt @ 4 Ohm
Spitzenleistung	3200 W
Frequenzgang	10 Hz - 90 kHz (±1 dB)
Signal-Rausch-Verhältnis	> 98 dB (1 W)
Gesamtklirrfaktor (THD+N)	≤ 0,05 % (1 W)
Eingangsempfindlichkeit	200 mV bis 6 V
Hochpassfilter (HPF)	12 dB/Okt, 40 Hz - 5 kHz
Tiefpassfilter (LPF)	24 dB/Okt, 40 Hz - 5 kHz
Bandpassfilter (BPF)	12/24 dB/Okt, 40 Hz - 5 kHz
Minimale Ausgangsimpedanz	2 Ohm Stereo, 4 Ohm gebrückt
Schutz	Sicherung, Kurzschlussschutz
Eingangsanschlüsse	RCA (High- und Low-Pegel)
Ausgangsanschlüsse	Schraubklemmen
Sonderfunktionen	Fernbedienung EBC, Brückenmodus, Eingangswahlschalter
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Vor der Installation die Batterie abklemmen. Geeignete Sicherung verwenden.
Ersatzteile und Reparierbarkeit	Ersatzsicherungen. Reparatur durch einen Fachmann.

Häufig gestellte Fragen - RFL4120 MTX Audio

Wie stelle ich die Verstärkung des Verstärkers ein?

Stellen Sie die Verstärkung ein, indem Sie den GAIN-Regler gegen den Uhrzeigersinn auf Minimum drehen. Erhöhen Sie die Lautstärke der Quelle auf 3/4, dann erhöhen Sie die Verstärkung, bis Sie Verzerrungen hören, und reduzieren Sie sie dann leicht.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob der REM-Anschluss +12V erhält, ob + BATT versorgt wird, ob die Masse gut ist und ob die Sicherung nicht durchgebrannt ist. Ersetzen Sie die Sicherung durch eine mit dem gleichen Wert.

Wie schließe ich im Brückenmodus an?

Verwenden Sie die auf der Klemme gekennzeichneten Bridge-Anschlüsse. Die minimale Impedanz im Brückenbetrieb beträgt 4 Ohm. Gehen Sie nicht darunter.

Wie schließe ich mehrere Lautsprecher an einen Kanal an?

Sie können einen Eingangswahlschalter verwenden, um den Verstärker mit einem einzigen RCA-Paar zu versorgen. Beachten Sie für die Ausgänge die minimale Impedanz (2 Ohm Stereo, 4 Ohm gebrückt).

Welchen Kabeltyp für die Stromversorgung verwenden?

MTX empfiehlt ein Kabel von 50 mm² für die Stromversorgung und Masse. Für die RCA verwenden Sie hochwertige verdrillte Kabel, um Störungen zu vermeiden.

Wie stelle ich den Tiefpass oder Hochpass ein?

Verwenden Sie die Schalter LP X-over und HP X-over, um die Filter zu aktivieren, und dann die Potentiometer, um die Grenzfrequenz von 40 Hz bis 5 kHz einzustellen.

Was tun bei verzerrtem Klang?

Verzerrungen sind oft auf eine zu hohe Verstärkung oder eine übermäßige Quelllautstärke zurückzuführen. Reduzieren Sie die Verstärkung oder die Lautstärke der Quelle.

Wie schließe ich die Masse des Verstärkers an?

Finden Sie einen Massepunkt auf dem nackten Blech (entlackt), so kurz wie möglich. Verwenden Sie ein Kabel mit dem gleichen Querschnitt wie die Stromversorgung (50 mm²). Schrauben Sie fest.

Wo installiere ich die Hauptsicherung?

Installieren Sie eine Sicherung und einen Sicherungshalter innerhalb von 20 cm der Fahrzeugbatterie. Dies ist ein wesentlicher Schutz gegen Kurzschlüsse.

Wie verwende ich die Fernbedienung EBC?

Schließen Sie die mitgelieferte EBC-Fernbedienung an den dafür vorgesehenen Anschluss am Verstärker an. Sie ermöglicht die Einstellung des Subwoofer-Pegels von den Vordersitzen aus.

BEDIENUNGSANLEITUNG RFL4120 MTX Audio

Entwicklung von MTX in Phoenix, AZ - USA

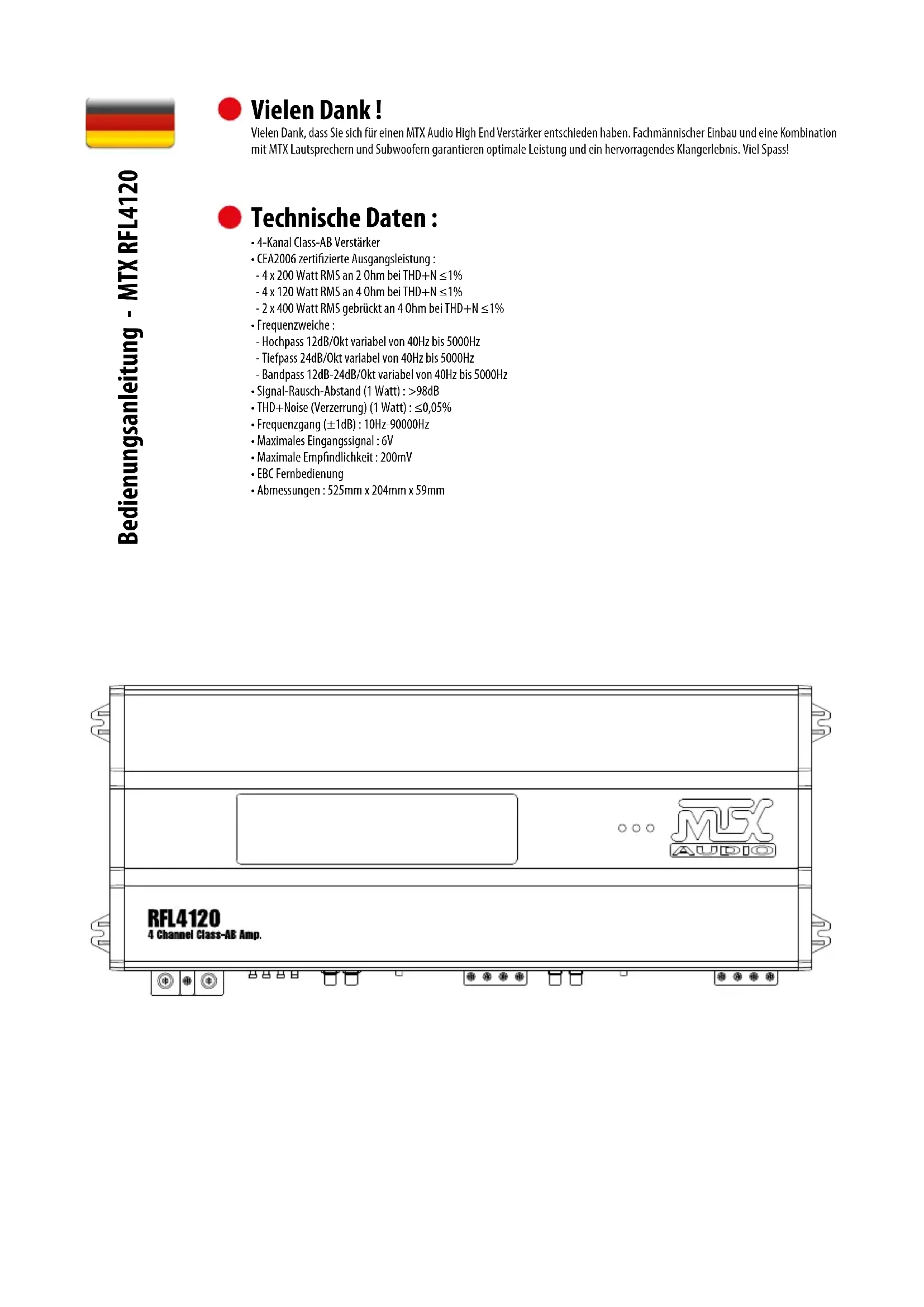

Thank You!

Vielen Dank, dass Sie sich für einen MTX Audio High End Versteller entschieden haben. Fachmannischer Einbau und eine Kombination mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis. Viel Spass!

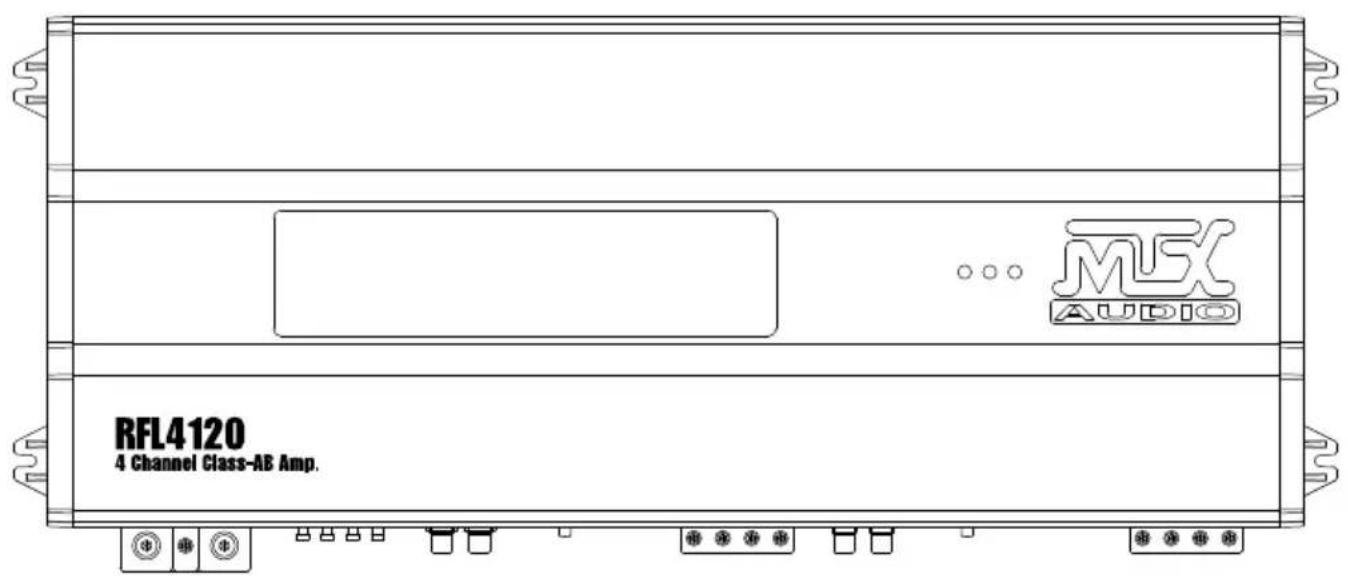

Technische Daten :

• 4-Kanal Class-AB Versteller
• CEA2006 zertifizierte Ausgangsleistung :
  -4×200 Watt RMS an 2 Ohm bei THD+N≤1%
  -4x120WattRMSan4OhmbeiTHD+N≤1%

• 2 x 400 Watt RMS gebrückt an 4 Ohm bei THD+N ≤1%

• Frequenzweiche :
  -Hochpass 12dB/0kt variabel von 40Hz bis 5000Hz
  Tiefpass 24dB/Okt variabel von 40Hz bis 5000Hz

• Bandpass 12dB-24dB/0kt variabel von 40Hz bis 5000Hz
• Signal-Rausch-Abstand (1 Watt): >98dB
• THD+Noise (Verzerrung) (1 Watt): ≤0,05%
• Frequenzqang (±1dB): 10Hz-90000Hz
  Maximales Eingangssignal:6V
  Maximale Empfindlichkeit: 200mV
• EBC Fernbedienung
• Abmessungen: 525mm × 204mm × 59mm

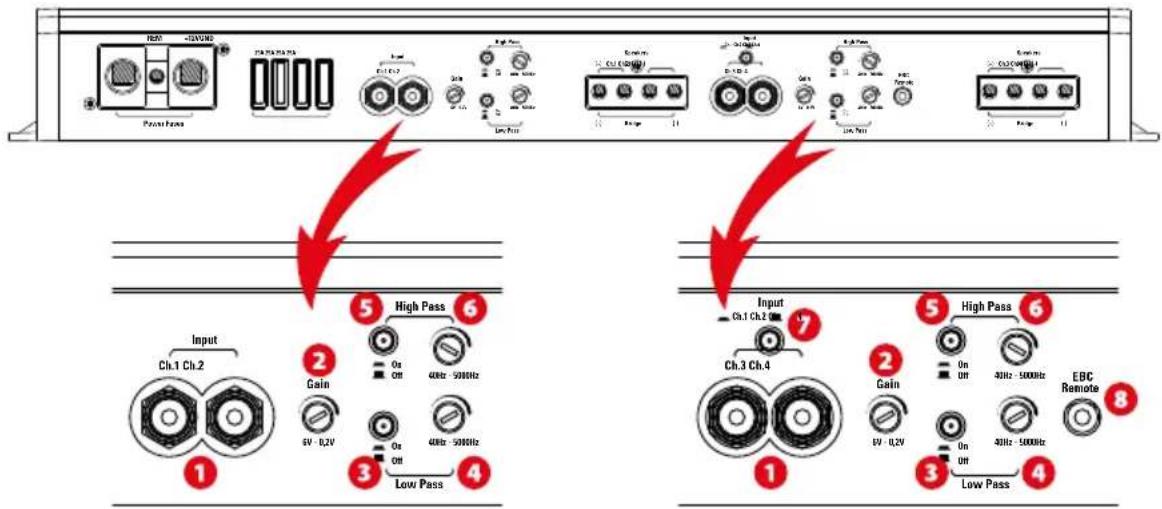

Einstellungen und Eingänge :

1 Cincheingänge - These Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfrei Betrieb sind mind. 200mV Spannung des Radios erforderlich. Um ungewünschte Störgeräische zu vermeiden, empfehlen wir ein hochwertiges Cinckabel.
2 Pegelregler - Der Pegelregler ermoiglich es, die Eingangsempfindlichkeit des Verstärkers and the Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 200mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn). Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständerkers auf Null (gegen den Uhrzeugersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verständerkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Verständr ker ist nun optimal auf ihr Radio eingestellt.

Tiefpass Frequenzwische - Dieser Schalter aktiviert oder deaktiviert die Tiefpass-Frequenzwische des Veränderers. Im gedruckten Zustand ist die Weiche aktiviert. Im nicht gedrucken Zustand ist die Weiche deaktiviert.
Tiefpass Frequenzeinstellung - Dieser Regler stelt die gewünschte Trennfrequenz des Tieffpassfilters ein. Die Frequenz ist von 40Hz bis 5000Hz einstellbar.
5 Hochpass Frequenzweiche - Dieser Schalter aktiviert oder deaktiviert die Hochpass- Frequenzwische des Verstärkers. Im gedrückten Zustand ist die Weiche aktiviert. Im nicht gedruckten Zustand ist die Weiche deaktiviert.
6 Hochpass Frenzeneinstellung - Dieser Regler stelt die gewünschte Trennfrequenz des Hochpassfilters ein. Die Frequenz ist von 40 Hz bis 5000 Hz einstellbar.

Bandpass: Es ist auch möglich, einen Bandpass zu generieren, um Mitteltöner aktiv zu betrieben. Hierzu werden der Tiefpass (3) und der Hochpass (5) aktiviert. Die Frequenz können Sie über die Frequenzregler (4) und (6) vorheiten.
Eingangsschalter: Ist das Radio mit 4 Cinchausgangen ausgestattet (2 x Front, 2 x Rear), verwenden Sie den ch-3 ch-4 Modus und verbinden die 4 Cinchausgange mit den ch-1 ch-2 ch-3 ch-4 Cincheingangen des Verstärkers. Sind am Radio nur zwei Cinchausgange vorhanden, verwenden Sie den ch-1 ch-2 Modus und verbinden Sie die Cinchausgange mit den ch-1 und ch-2 Eingangen des Verstärkers.
EBC Anschluss (External Bass Control) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung konnen Sie den Basspegel vom Fahrersitz aus eingten.

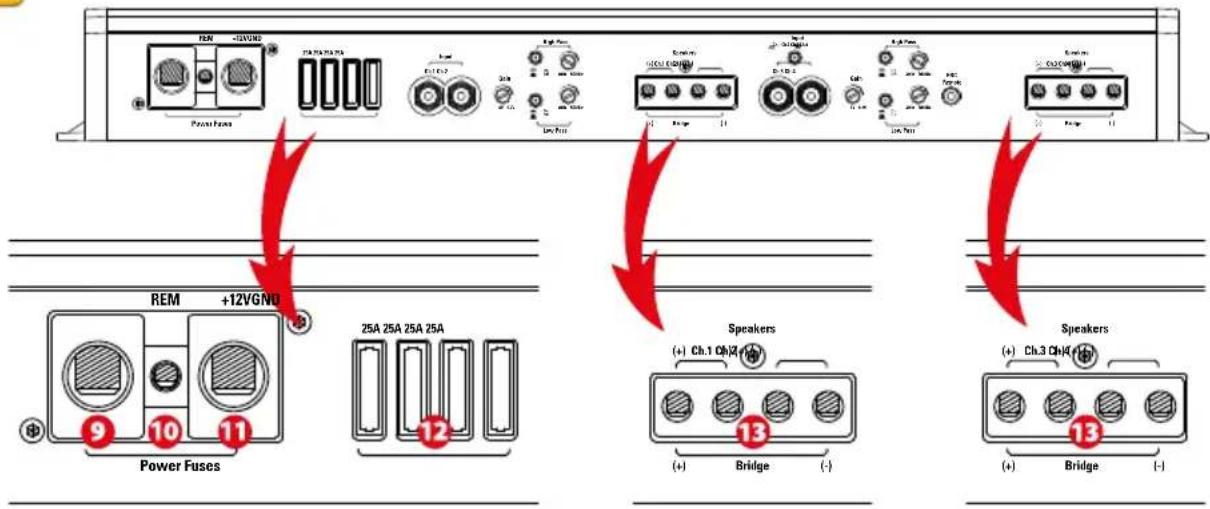

Strom- und Laufsprecheranschlüsse :

Bedienungsanleitung - MTX RFL4120

Masseanschluss - Ein gutter Massepunkt ist für die maximale Leistung des Verständers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfern den Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

Remote-Anschluss - Liegen hier 12 Volt an, so schaltet der Veränder ein. Nutzen Sie hierzu den „Remote"Ausgang oder den Ausgang fur die elektrische Antenne des Radios.

(+12) Power Terminal - Dies ist der Stromanschluss des Veränderkers. Diese muss - um einen optimalen Betrieb saferzustellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenz zu verlagen. Der besonders starke Stromfluss in dieserem Kabel konnte zu Störgeräussen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RFL4120 Veränderkern einen Kabelquerschnitt von 50mm2.

Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem higheren Wert.

Lautsprecheranschluss - Schliessen Sie hier ihre Laufsprecher an. Stellen Sie sich, dass die Polarität der Laufsprecher im gesamtten System korrekt ist. Eine Verpolung der Laufsprecher kann zu Verlusten im Bassbereich und/oder zu einer verschlechterten Klangquallität führen.

Gebruckter Modus: Um den Veränder gebrukt zu betrieben verwenden Sie von Ch1 den Positiv- und von Ch2 den Negativ-Anschluss. Gebrückter Modus: Um den Veränder gebrukt zu betrieben verwenden Sie von Ch3 den Positiv- und von Ch4 den Negativ-Anschluss. ACHTUNG: Brücken Sie den Veränder nicht an einer Impedanz unterhalb von 4 Ohm.

Installation & Befestigung :

MTX empfehlct den Einbau ihrer Endstufe durch einen authorisierten MTX Fachhandler. Etwaige Abweichungen von den hier gezeugten Anschlussmoglichkeiten konnen zu ernsthaften Schaden an der Endstufe, den Lautspruchern und/oder der Fahrzeugelektrik führen. Schaden durch unsachgemasse Installation sind NICHT durch die Garantie gedeckt.itte prifen Sie die Anschlisse dazu herseignu, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Verträger. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprchende Kühlung des Verträgers sichzustellen. Schrauben Sie ihren MTX Verträger nun fest. Markieren Sie die Einbaulicher des Verträgers und bohren Sie die Löscher. Bevor sie Löscher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, derTank a.a. im Wege sind und Schadennehmen konnten.
3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschlossen) durch den Innenaum des Fahrzeuges und schliegen Sie these an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnlich um eine Beschädigung des Kabels zu vermeiden. Schlieben Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie an der Stelle blanke Metall sehen. SchlieBen Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX Verstärkers.

Installation & Befestigung :

1. Verbinden Sie ein Remote-Kabel von Ihrrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Soltte Ihr Radio über keinen Remoteausgang verfugen, so konnen Sie auch den Anschluss fur die elektrische Antenne verwenden.
2. Schliessen Sie die Cinckabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähve von Stromkabeln oder der Fahrzeugelektronik. Kreuzende Kabel verlegen Sie im 90^ Winkel. Verwenden Sie hochwertiges Kabel. Dadurch vermeiden Sie Störgeräuche im Audiosignal.
3. Schliessen Sie ihre Lautspricher an ihren MTX Verstärker an und verwenden Sie hierbei den korrekten Kabelquerschnitt. Zwei Kanäe gebrück können mit einer Impedanz von mind. 4 Ohm betrieben werden um max. Leistung zu erzielen.
4. Prufen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schreiben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verständrers auf Null steht (gegen den Uhrzeigersinn).

Problemlösung:

Problem

Ursache

Lösung

LED leuchtet nicht Kein +12V Remotesignal SchlieBen Sie die Remoteleitung an

(+12V)

Kein +12V Stromanschluss SchlieBen Sie +12V an

Schlechte Masseverbindung Überprüfen Sie die Masse

verbindung

Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke

Lautsprecheranschlüsse fehlen Verbinden Sie die Lautsprecherkabel

Pegelregler an der Endstufe auf Null Erhöhen Sie den Pegel

Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit

Strom

Alle Laufsprecher defect

Ersetzen Sie die Laufsprecher

Verzerrungen

Lautstärke am Radio zu hoch

Verringern Sie die Lautstärke

Pegelregler des Verständers zu hoch

Verringern Sie den Pegel

Links / rechts vertauscht

Lautspricherkabel Ch1+Ch2 vertauscht

Verbinden Sie die Lautsprecher mit

Lautspricherkabel Ch3+Ch4 vertauscht

der korrekten Orientierung

Vertauschen Sie den Cincheingang

Schwacher Bass

Lautsprecher außer Phase

Verkabeln Sie die Lautsprecher mit

der korrekten Phase

Keine MTX Wooper im Einsatz MTX Subwoofer kaufen

Verbrannte Sicherungen

Extreme Ausgangspegel

Verringern Sie die Lautstärke
