Type de produit	Amplificateur 4 canaux Classe AB
Marque	MTX Audio
Modèle	RFL4120
Dimensions (L x l x H)	525 mm x 204 mm x 59 mm
Poids estimé	4 kg
Alimentation	+12V batterie, fusible 50 mm² recommandé
Puissance RMS (CEA2006)	4 x 200 W @ 2 ohms, 4 x 120 W @ 4 ohms, 2 x 400 W ponté @ 4 ohms
Puissance crête	3200 W
Réponse en fréquence	10 Hz - 90 kHz (±1 dB)
Rapport signal/bruit	> 98 dB (1 W)
Distorsion harmonique totale (THD+N)	≤ 0,05 % (1 W)
Niveau de sensibilité d'entrée	200 mV à 6 V
Filtre passe-haut (HPF)	12 dB/oct, 40 Hz - 5 kHz
Filtre passe-bas (LPF)	24 dB/oct, 40 Hz - 5 kHz
Filtre passe-bande (BPF)	12/24 dB/oct, 40 Hz - 5 kHz
Impédance de sortie minimale	2 ohms stéréo, 4 ohms ponté
Protection	Fusible, protection contre court-circuit
Connectique d'entrée	RCA (niveau haut et bas)
Connectique de sortie	Borniers à vis
Fonctions spéciales	Commande EBC déportée, mode ponté, sélecteur d'entrée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Déconnecter la batterie avant installation. Utiliser un fusible adapté.
Pièces détachées et réparabilité	Fusibles de rechange. Réparation par un professionnel.

FOIRE AUX QUESTIONS - RFL4120 MTX Audio

Comment régler le gain de l'amplificateur ?

Réglez le gain en tournant le potentiomètre GAIN dans le sens inverse des aiguilles d'une montre au minimum. Montez le volume de la source aux 3/4, puis augmentez le gain jusqu'à entendre de la distorsion, puis réduisez-le légèrement.

Que faire si l'ampli ne s'allume pas ?

Vérifiez que la borne REM reçoit du +12V, que + BATT est alimentée, que la masse est bonne et que le fusible n'est pas grillé. Remplacez le fusible par un de même valeur.

Comment brancher en mode ponté (bridge) ?

Utilisez les bornes indiquées Bridge sur le bornier. L'impédance minimale en ponté est de 4 ohms. Ne descendez pas en dessous.

Comment connecter plusieurs haut-parleurs sur un même canal ?

Vous pouvez utiliser un sélecteur d'entrée pour alimenter l'ampli avec une seule paire RCA. Pour les sorties, respectez l'impédance minimale (2 ohms stéréo, 4 ohms ponté).

Quel type de câble utiliser pour l'alimentation ?

MTX recommande un câble de 50 mm² pour l'alimentation et la masse. Pour les RCA, utilisez des câbles torsadés de qualité pour éviter les parasites.

Comment ajuster le filtre passe-bas ou passe-haut ?

Utilisez les commutateurs LP X-over et HP X-over pour activer les filtres, puis les potentiomètres pour régler la fréquence de coupure de 40 Hz à 5 kHz.

Que faire en cas de son distordu ?

La distorsion est souvent due à un gain trop élevé ou un volume source excessif. Réduisez le gain ou le volume de la source.

Comment connecter la masse de l'amplificateur ?

Trouvez un point de masse sur la tôle nue (décapée), le plus court possible. Utilisez un câble de même section que l'alimentation (50 mm²). Vissez fermement.

Où installer le fusible principal ?

Installez un fusible et un porte-fusible à moins de 20 cm de la batterie du véhicule. C'est une protection essentielle contre les courts-circuits.

Comment utiliser la télécommande EBC ?

Branchez la commande EBC fournie dans le port dédié sur l'amplificateur. Elle permet de régler le niveau du subwoofer depuis les places avant.

MODE D'EMPLOI RFL4120 MTX Audio

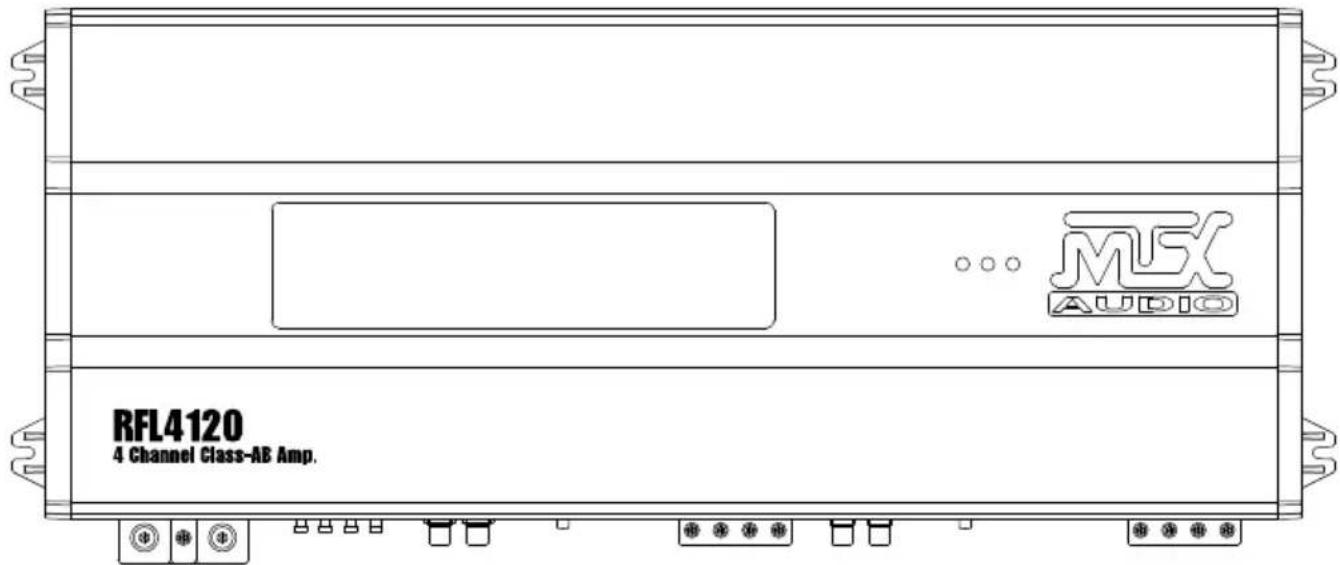

Amplificateur 4 canaux Coupe- AB haut de gamme - 800W RMS - 3200W Peak

Conçu par MTX à Phoenix, AZ - USA

High-End 4-Kanal Class-AB Versteller - 800W RMS - 3200W Peak

Merci d'avoir fait confiance à MTX en achetant un amplificateur haute performances de la série RFL. Une bonne installation combinée à des subwoofoers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener eveille vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

:

• Amplificateur 4 canaux Coupe-AB
  Puisssance certifie CEA2006:
  -4×200 Watts RMS @ 2 ohms et THD+N≤1%
• 4 x 120 Watts RMS @ 4 ohms et THD+N ≤ 1%
  -2x400WattsRMS ponte @ 4ohms et THD+N≤1%
• Filtre actif:
• Passe Haut (HPF) 12dB/ocnt variable de 40Hz à 5000Hz
• Passe Bas (LPF) 24dB/act variable de 40Hz à 5000Hz
• Passe Bande (BPF) 12dB-24dB/act variable de 40Hz à 5000Hz
• Rapport Signal/Bruit (1 Watt): > 98dB
• THD+Noise (Distortion) (1 Watt): ≤ 0,05%
• Réponse en fréquence (±1dB): 10Hz-90000Hz
• Niveau de sensibilité : 200mV à 6V
  Commande EBC incluse
• Dimensions : 525mm x 204mm x 59mm

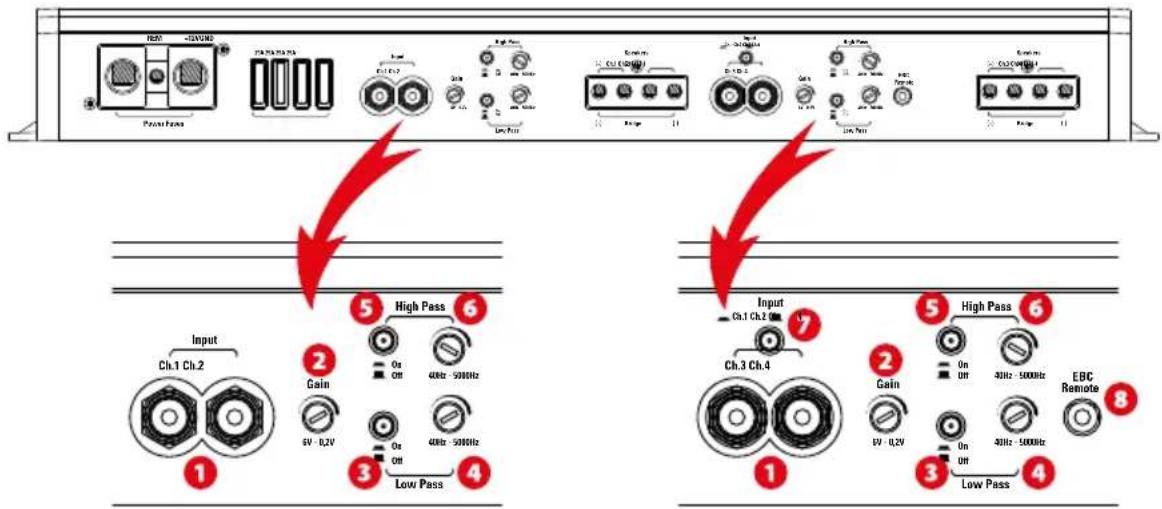

Réglages :

Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommende d'utiliser des cables RCA «twistés» de qualité ( comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

Niveau de sensibilité (Gain) — Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la mesure à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiemetre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiametre «Gain» jusqu'à entendre de la distortion (son dégrade)
4. Diminuer le niveau d'une heures sur le potentiometre
5. Notre amplificateur est calibre avec la source

Commutateur filtre actif passage-bas (LP X-over) - En position enforcé, le filtre actif passage-bas est en fonction. Le filtre passage-bas élimine les haute fréquences. C'est utile pour filtre un sub, le haut d'un Médium ou le haut d'un woofer.

Réglage de la fréquence de coupure passé-bas (LP X-over) - Ce potentiamètre permet d'ajuster la fréquence de coupure passé-bas de 40 à 5000Hz

Commutateur filtre actif salle-haut (HP X-over) - En position enforcé, le filtre actif salle-haut est en fonction. Le filtre salle-haut élimine les basses fréquences. C'est utile pour filtre un kit, un grave, un medium ou encore un tweeter.

Réglage de la fréquence de coupure passé-haut (HP X-over) - Ce potentiamètre permet d'ajuster la fréquence de coupure passé-haut de 40 à 5000Hz (12dB/oct).

Filtre actif passerie-bande (BP X-over) - En activant les deux filtres actifs passes-bas (3) et passe-haut (5), on obtient un filtre passabande. Ce type de filtre est tres utile pour filtre les woofers et les mediums dans un système actif complet. Utiliser les potentiometres (4) et (6) pour ajuster les fréquences de coupures.

Selecteur d'entree : en fonction du nombre de sorties de suaive source, il est possible d'alimenter tout l'ampli avec une seule paire de RCA. Pour cela il suffit d'utiliser les seleuteurs d'entree "Input". Il faut always commencer par alimenter les entrees RCA 1 et 2. Puis selectionner les suivantes sur les autres canaux.

Port EBC (External Bass Control) - Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

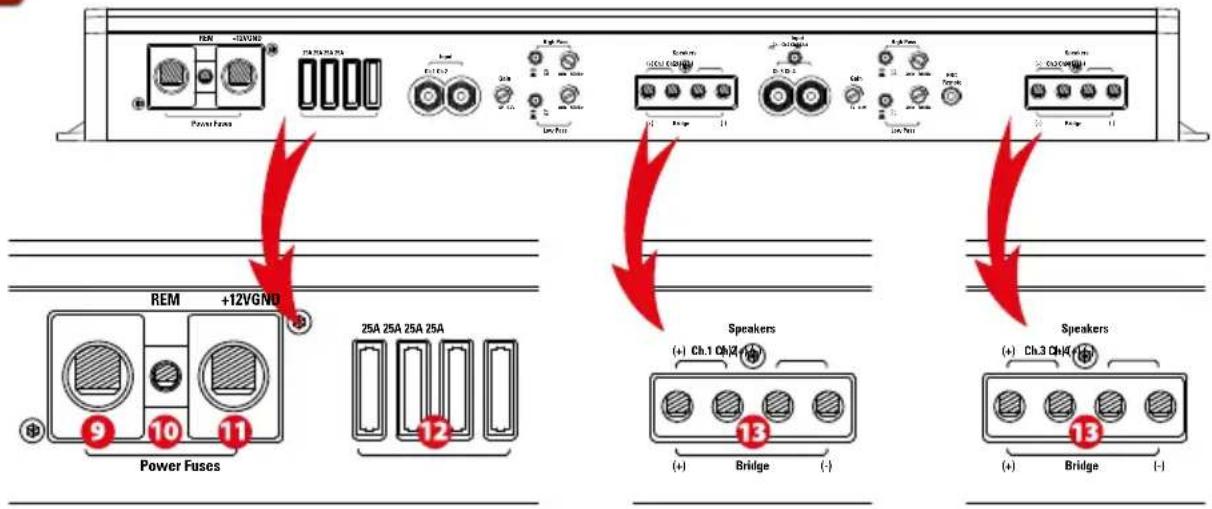

Connexions:

Manuel - MTX RFL4120

9 Connecteur de masse - C'est le bornier qui doit être relié à la masse de votre vehicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec unerosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable que pour l'alimentation (50mm2).
10 Connecteur "Remote" - C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
11 Connecteur d'alimentation (+12) - C'est l'alimentation de l'amplificateur. Ce bornier doit etre connecte directement a la borne +12V de la batterie. Pour eviter les parasites, il faut prender soin de ne pas faire passer le cable d'alimentation a moins de 15cm du système électrique de la voiture ou des cables RCA. En raison de la très forté puissance de I'ampli, MTX recommande d'utiliser un cable de 50mm2.
Fusibles - Lorsque'un fusible fond, il faut le replacer par un fusible de même valeur. Attention: ne jamais utiliser un fusible plus puissant.
13 Connecteurs haut-parleurs - Connecter vos haut-parleurs à ces borniers. Il faut respecter les phases pour obtenir la meilleure qualite sonore. Des inversions de phase peuvent dégrader le grave et la qualité sonore. Mode ponte (Bridge): utiliser les bornes (+) et (-) comme indiqué sous le bornier par "Bridge". Attention : en mode ponte (Bridge), ne pas utiliser d'impédance plus basse que 4

Installation et montage :

MTX you recommend de faire appel à un installerur spécialise pour le montage de votre amplificateur. Tout mauvais branchement peut gravement endommager libre amplificateur, vos haut-parleurs ou encore le système electrique de votre vehicule. Veillez a vérifier deux fois les branchements avant demettre en marche toute sonthe audio.

1. Déconnectez la masse de la batterie du vehicule.
2. Determinize the placement of your amplificateur MTX. Sa position ideale est à plat, le logo orienté vers le haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.

Reprez les trous de fixation, retirez l'amplificateur, percez des avant-trous. Attention a bien vérifier de ne pas percer dans le réservoir, dans une durée ou encore dans le système électrique du vehicule. Vous pouvez visser votre amplificateur.

1. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marque " ^+ BATT" sur amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage a travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endomage pas. Attention a bien utiliser la section de cable recommende.
2. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouze maintainant connecter le cable d'alimentation sur la borne positive (rouge) de la batterie.
3. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decape (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour I'alimentation. Branchez la masse au connecteur marque "GND" sur I'amplificateur puis visser I'autre extrimete a la tole du vehicule.

Installation et montage :

1. Connectez un cable de commande d'allumage et d'extinction de votre source au bornier marqu "REM" sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrêt de votre source. Il est parfois marqu "remote" ou "power antenna".
2. Connectez des cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur sur les borniers RCA.
3. Connectez les cables des haut-parleurs aux borniers marques "SPEAKER". Attention à bien respecter les phases. Le (+) de votre haut-parleur se connecte au (+) du bornier. Meme chose pour le (-) de votre haut-parleur. Une inversion de phase peut etre à l'origine d'un manque de grave ou d'une mauvaise qualite sonore.
4. Configuration «stériso» (2 canaux): généralement utilisée pour connecteur des haut-parleurs de type large bande (kit ou coax) à l'avant ou à l'arrête.
5. Configuration «ponté» (1 canal): généralement utilisée pour obtenir de fortes puissances et pour amplifier un subwoofer. Dans ce cas, l'impédance minimum en mode ponté est de 4 ohms.
6. Verifie tous les points de montage precedents, en particulier le cabling et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis place le fusible dans son porte fusible.

Attention: le réglage de sensibilité marqu "GAIN" sur l' amplificateur doit être en position minimum, dans le sens contraire des aiguilles d'une montre.

Résolution des problèmes :

PROBLEMES

CAUSES

SOLUTIONS

Le LED «Power» (rouge) ne s'allume pas "REM" n'est pas allimenté en +12V Brancher du +12V au connecteur

^+ + BATT" n'est pas alimenté en +12V Brancher du +12V au connecteur

"REM"

" ^+ BATT

La masse est insuffisante Verifer la connexion à la masse

Le fusible est cassé Remplacer le fusible en验证ant la

polarité

Le LED «Power» est allumé mais Le volume sur la source est à zéro Augmenter le volume sur la source il n'y a pas de son Les cables haut-parleurs ne sont pas branchés Reprendre les branchements (ou déconnectés)

Le "GAIN" est au minimum

Le processor est eteint

Tous les HP sont brulés

Monter le gain

Alimenter le processeur

Changer les HP

Son distordu

Le "GAIN" est reglé trop haut

Le volume sur la source est trop fort Baisser le volume sur la source

Réduire le "GAIN" sur l'amplificateur

Balance inversée

Les cables RCA sont inversés

Les cables HP sont inversés

respectant la phase

Rependre les cables RCA

Rependre les branchements en

Niveau de grave faible

Vous n'utilisez pas des subs MTX ?

Les haut-parleurs sont hors phase

Achetez des subs MTX

Le fusible claque

L'amplificateur est en panne

L'ampli està fond

Retournez le en réparation

Baiser le volume
