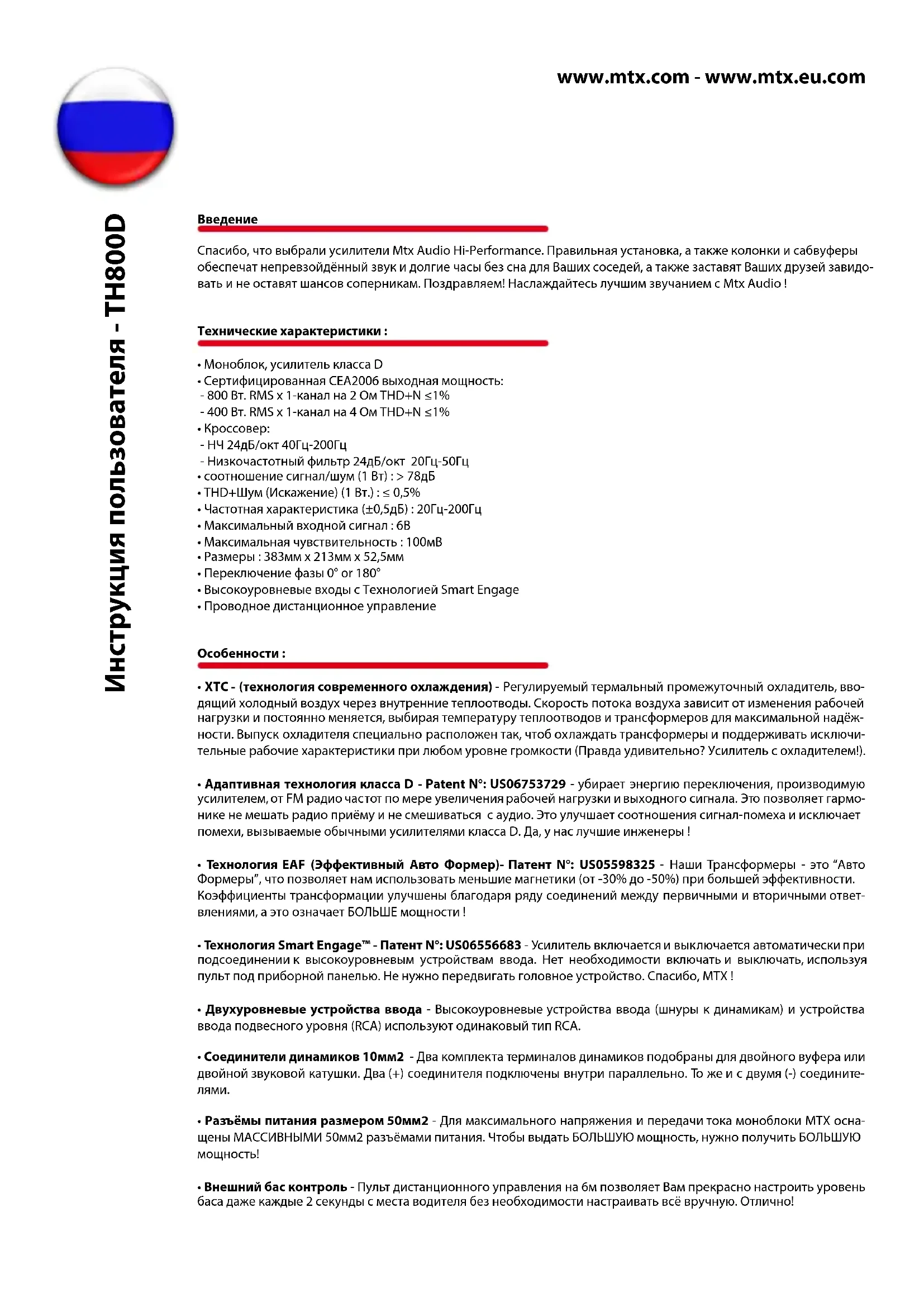

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TH800D MTX Audio

Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидовать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием с Mtx Audio !

Технические характеристики :

• Моноблок, усилитель класса D
- Сертифицированная СЕА2006 выходная мощность:
- 800 Вт. RMS x 1-канал на 2 Ом THD+N ≤1%
- 400 Вт. RMS x 1-канал на 4 Ом THD+N ≤1%
• Кроссовер:
- НЧ 24дБ/окт 40Гц-200Гц
- Низкочастотный фильтр 24дБ/окт 20Гц-50Гц
- соотношение сигнал/шум (1 Вт) : > 78дБ
- THD+Шум (Искажение) (1 Вт.) : ≤ 0,5%
• Частотная характеристика (±0,5дБ) : 20Гц-200Гц
• Максимальный входной сигнал : 6В
• Максимальная чувствительность : 100мВ
- Размеры: 383мм x 213мм x 52,5мм
• Переключение фазы 0° or 180°
• Высокоуровневые входы с Технологией Smart Engage
• Проводное дистанционное управление

Особенности :

• ХТС - (технология современного охлаждения) - Регулируемый термальный промежуточный охладитель, вводящий холодный воздух через внутренние теплоотводы. Скорость потока воздуха зависит от изменения рабочей нагрузки и постоянно меняется, выбирая температуру теплоотводов и трансформеров для максимальной надёжности. Выпуск охладителя специально расположен так, чтоб охлаждать трансформеры и поддерживать исключительные рабочие характеристики при любом уровне громкости (Правда удивительно? Усилитель с охладителем!).

• Адаптивная технология класса D - Patent N°: US06753729 - убирает энергию переключения, производимую усилителем, от FM радио частот по мере увеличения рабочей нагрузки и выходного сигнала. Это позволяет гармонике не мешать радио приёму и не смешиваться с аудио. Это улучшает соотношения сигнал-помеха и исключает помехи, вызываемые обычными усилителями класса D. Да, у нас лучшие инженеры!

- Технология EAF (Эффективный Авто Формер)- Патент N°: US05598325 - Наши Трансформеры - это "Авто Формеры", что позволяет нам использовать меньшие магнетики (от -30% до -50%) при большей эффективности. Коэффициенты трансформации улучшены благодаря ряду соединений между первичными и вторичными ответвлениями, а это означает БОЛЬШЕ мощности!

- Технология Smart Engage™ - Патент N°: US06556683 - Усилитель включается и выключается автоматически при подсоединении к высокоуровневым устройствам ввода. Нет необходимости включать и выключать, используя пульт под приборной панелью. Не нужно передвигать головное устройство. Спасибо, МТХ!

- Двухуровневые устройства ввода - Высокоуровневые устройства ввода (шнуры к динамикам) и устройства ввода подвесного уровня (RCA) используют одинаковый тип RCA.

- Соединители динамиков 10мм2 - Два комплекта терминалов динамиков подобраны для двойного вуфера или двойной звуковой катушки. Два (+) соединителя подключены внутри параллельно. То же и с двумя (-) соединителями.

- Разъёмы питания размером 50мм2 - Для максимального напряжения и передачи тока моноблоки МТХ оснащены МАССИВНЫМИ 50мм2 разъёмами питания. Чтобы выдать БОЛЬШУЮ мощность, нужно получить БОЛЬШУЮ мощность!

- Внешний бас контроль - Пульт дистанционного управления на 6м позволяет Вам прекрасно настроить уровень баса даже каждые 2 секунды с места водителя без необходимости настраивать всё вручную. Отлично!

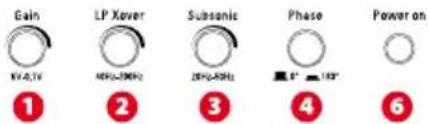

Панель управления (верхняя)

Gain 1 V4.4V 2 LP Xover 3 20Hz-20Hz 4 Phase 5 1° - 192° 6 Power on

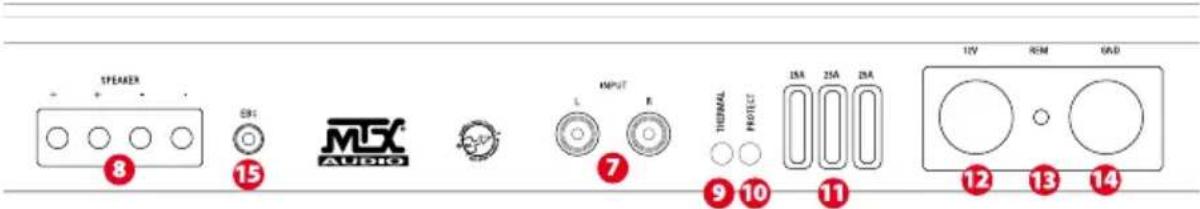

Панель соединителей (боковая)

SPEAKER 8 15 MX AUDIO 7 L R TEMPAL PROTECT 15A 25A 25A 9 10 11 12 13 14 1V 8M 6AD

Панель управления (верхняя) :

1 Регулятор усиления - Регулятор усиления соединяет внутреннюю чувствительность усилителя с используемым источником питания. Рабочий диапазон варьируется от 100мВ до 6В.

Настройка усиления :

1. Установите регулятор усиления на минимальной отметке (против часовой стрелки).
2. Установите регулятор громкости в источнике сигнала приблизительно на 3/4 максимального уровня.
3. Отрегулируйте регулятор усиления на усилителе, пока не появятся слышимые помехи.
4. Отрегулируйте регулятор усиления до минимума, пока слышимые помехи не исчезнут,
5. Теперь усилитель откалиброван с выходным сигналом источника.

2 Регулятор частоты разделительного фильтра - Используется для выбора желаемой частоты разделительного фильтра. Частота настраивается от 40Гц до 200Гц.
3 Контроль дозвуковой частотности - Используется для выбора желаемой дозвуковой частоты (ВЧ). Частоту можно настраивать от 20Гц до 50Гц. Дозвуковой фильтр защищает сабвуфер от низких частот, которые могут причинить вред. Очень практично для вентилируемых корпусов.
4 Переключение фазы - Используется для соединения басов из сабвуферов и фронтальных динамиков. Отрегулируйте переключатель от 0° до 180°. Сохраните максимальную громкость басов. Также удобно в режиме соединения.
6 Включить LED - LED светится красным, когда усилитель включён. Для защиты от короткого замыкания и термозащиты см. пункты 9 и 10.

Панель разъёмов :

7 Входные разъёмы RCA - Данные входные разъёмы RCA используются с источниками сигнала, у которых имеется RCA или линейные уровни выходных сигналов. (Для надлежащего функционирования усилителя минимальный уровень источника сигнала должен быть 100мВ.)

MTX рекомендует только высококачественный кабель с витыми жилами (например StreetWires), чтобы снизить вероятность попадания шума в систему.

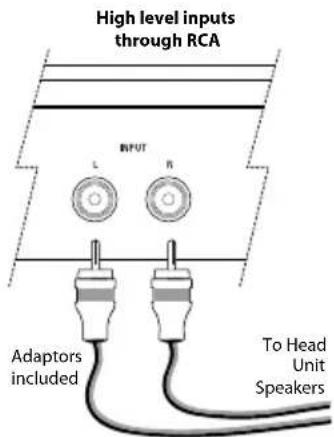

Высоковольтные входы:

Усилители MTX обладают высоковольтными входами благодаря входным разъёмам RCA. Просто подсоедините электропроводку динамика головного устройства к прилагающимся адапторам.

8 Разъёмы динамиков - Подсоедините сабвуферы к этим разъёмам. При использовании двух сабвуферов или сабвуфера с двойной звуковой катушкой обратите внимание на фазу.
Примечание: Два (+) соединителя скреплены параллельно внутри. То же касается и двух (-) соединителей.
9 Термозащита: Этот LED светится красным, когда усилитель нагревается до 100°C. LED также светится красным, когда электроснабжение падает до 9V или поднимается до 16.2V.
10 Защита от короткого замыкания: Этот LED мигает жёлтым при замыкании выходов динамиков. Без сигнала LED может оставаться жёлтым при замыкании выходов динамиков.
11 Предохранители: При сгорании предохранителей замените их на аналогичные. Никогда на заменяйте их на предохранители классом выше!
(+12V) Разъём питания - Это основной разъём питания усилителя и для надлежащего рабочего состояния он должен быть подключён непосредственно к плюсовому гнезду аккумулятора автомобиля. Будьте осторожны, устанавливая этот кабель. Избегайте нахождения данного кабеля поблизости кабелей RCA, антенн или другого чувствительного оборудования из-за риска проникновения шумов в аудио систему, вызванного большим потоком тока. Также для более качественной эксплуатации важно прочное и надёжное подсоединение. MTX рекомендует использовать провод размером 50мм2 с усилителем MTX TH800D.
13 Разъём дистанционного включения – Усилитель может быть включён при подаче 12В к данному разъёму. Обычно такое напряжение подаётся при помощи провода от источника питания с пометкой "remote"(дистанционный) or "power antenna" (антенна с электроприводом).
14 Разъём заземления – Качественное заземление необходимо для того, чтобы Ваш усилитель работал на полную мощность. Следует использовать небольшой провод того же диаметра, что и провод питания для подсоединения клеммы заземления непосредственно к шасси автомобиля. Всегда зачищайте поверхность, к которой будет выполняться заземление.
15 Порт ЕВС (Внешний порт контроля басов) - Удалённый контроль уровня сабвуфера (ЕВС) подключается непосредственно в данный порт, в то время как сам ЕВС может быть расположен в любом месте автомобиля для настройки басов.

Установка и монтаж

MTX рекомендует устанавливать Ваш новый усилитель Thunder авторизированным представителем MTX.

Малейшее отклонение от специальных инструкций по установке может нанести серьезный вред усилителю, динамикам и/или электрической системе автомобиля. Ущерб, причиненный при неправильной

установке, НЕ покрывается гарантией. Пожалуйста, проверьте все соединения перед включением системы!

1. Отсоедините отрицательный кабель аккумулятора автомобиля.

2. Определитесь с местом монтажа Вашего усилителя MTX THUNDER. Имейте ввиду, что для надлежащего охлаждения необходим достаточный поток воздуха. Отметьте места сверления отверстий для монтажа. Перед сверлением убедитесь, что все детали автомобиля находятся в чистоте и не помешают установке. Просверлите отверстия и установите усилитель.

3. Проведите провод полюсового питания от аккумулятора через пожарную перегородку, используя уплотняющее кольцо или резиновую втулку для избежания повреждений провода острыми краями пожарной перегородки. Проведите провод через салон автомобиля и подсоедините к разъёму +ВАТТ усилителя. Не подсоединяйтесь к аккумулятору в этот момент.

Примечание: используйте только проводку подходящего размера, как для плюса, так и для минуса.

1. Установите предохранитель на расстоянии 20см от аккумулятора. Это поможет защитить автомобиль при замыкании. Не включайте выключатель и не устанавливайте предохранитель, пока не будут выполнены все подсоединения. Теперь подключите провод плюсового питания к плюсовой клемме аккумулятора.

2. Заземление -Выберите подходящее место для заземления на шасси Вашего автомобиля и зачистите его. Приложите провод заземления к точке контакта и подсоедините противоположный конец провода заземления к разъёму GND на усилителе MTX THUNDER.

3. Подсоедините дистанционный провод питания от источника сигнала к разъёму Remote на усилителе MTX THUNDER. Если у источника питания нет вывода дистанционного провода, Вы можете подсоединиться к телескопической антенне с электроприводом.

4. Подсоедините RCA провода от источника сигнала к RCA гнездам Вашего усилителя. Могут использоваться как низкие, так и высокие сигналы. Убедитесь, что все сигнальные кабели проходят отдельно от автомобильных, компьютерных проводов и шнуров питания. Если кабели необходимо перекрестить, сделайте это под углом 90°. Используйте только высококачественную витую пару для уменьшения риска проникновения посторонних шумов в систему.

- Использование соединения RCA: Просто подсоедините RCA провода от источника сигнала к RCA гнездам. Это обеспечивает входной сигнал для усилителя.

- Использование высоковольтных проводов: если у источника сигнала нет выхода RCA, высокоуровневые сигналы могут использоваться при помощи подключения высокоуровневого адаптера RCA к тыловому динамику. Присоедините левый положительный провод динамика к черно-зеленому полосатому проводу на высокоуровневом адаптере. Присоедините левый положительный провод динамика к зеленому проводу. То же сделайте с соединением правого динамика, используя фиолетовый провод. Теперь подключите провода RCA к гнездам усилителя.

1. Подсоедините Ваши динамики к разъёмам динамиков усилителя MTX THUNDER, используя подходящую проводку. В усилителе есть два параллельных разъёма динамика, положительный и отрицательный для одного вуфера и факультативный второй комплект положительного и отрицательного разъёмов для состава из двух вуферов. Минимальная нагрузка для усилителя - 2 Ом.

2. Перепроверьте все предыдущие шаги по установке, особенно провода и соединения. После проверки заново подсоедините отрицательный кабель аккумулятора, включите выключатель или установите предохранитель. Примечание : Регуляторы усиления на усилителях нужно повернуть до предела (против часовой стрелки) перед продолжением настройки.

Устранение неисправностей

Проблема Причина Решение

Нет индикатора LED Отсутствует +12В при удалённом подключении Подключите +12В к терминалу

Отсутствует +12В в разъёме питания Подключите +12В к терминалу

Недостаточное заземление Проверьте заземление

Сгорание предохранителя Замените предохранитель

LED включен, нет Выключен звук источника сигнала Добавьте громкость на источнике сигнала

внешнего сигнала Не подключены динамики Подключите динамики

Выключен контроль усиления Включите его снова

Выключены блоки обработки сигналов Подключите блоки обработки сигналов

Сгорели динамики Замените динамики

Искажён сигнал на Установлена слишком большая громкость Убавьте звук головного устройства

выходе головного устройства Установлено слишком большое усиление на Уменьшите усиление усилителе

Нарушен баланс Неправильное подключение динамиков L+R Подключите динамики правильно

RCA вводы перепутаны Поменяйте RCA вводы

Слабый бас Неверная фаза динамиков Подсоедините динамики с верной фазой

Используются вуферы другой фирмы Купите вуферы МТХ

Сгорание Чрезмерный уровень выходного сигнала Убавьте звук

предохранителений Дефект усилителя Верните на ремонт
