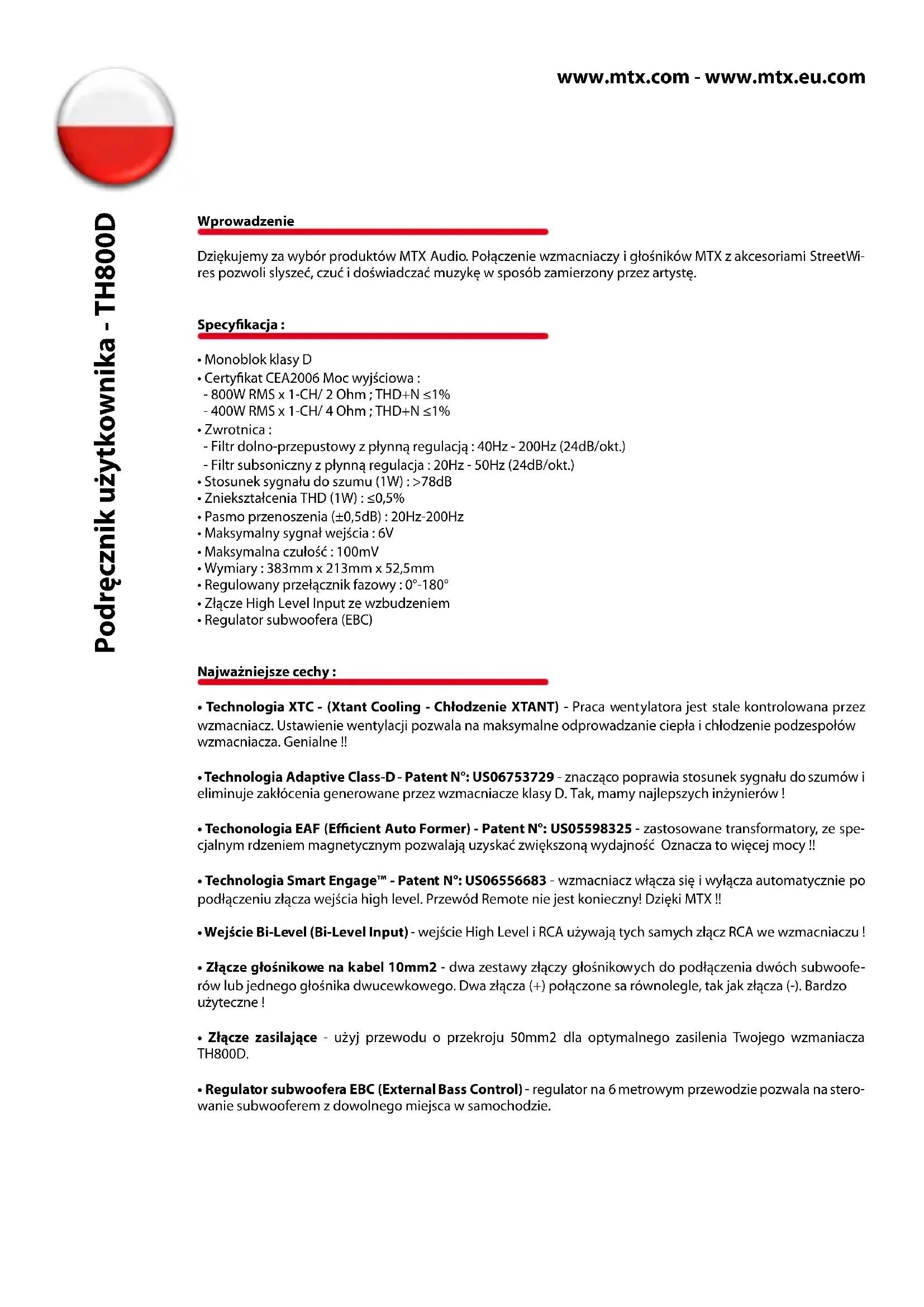

INSTRUKCJA OBSŁUGI TH800D MTX Audio

Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWires pozwoli słyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.

Specyfikacja :

• Monoblok klasy D
• Certyfikat CEA2006 Moc wyjściowa :
- 800W RMS x 1-CH/2 Ohm ; THD+N ≤1%
- 400W RMS x 1-CH/ 4 Ohm ; THD+N ≤1%
• Zwrotnica :
- Filtr dolno-przepustowy z płynną regulacją : 40Hz - 200Hz (24dB/okt.)
- Filtr subsoniczny z płynną regulacja : 20Hz - 50Hz (24dB/okt.)
• Stosunek sygnału do szumu (1W) : >78dB
• Znieksztalcenia THD (1W) : ≤0,5%
• Pasmo przenoszenia (±0,5dB) : 20Hz-200Hz
• Maksymalny sygnał wejścia : 6V
• Maksymalna czułość : 100mV
• Wymiary : 383mm x 213mm x 52,5mm
• Regulowany przełącznik fazowy : 0°-180°
• Złącze High Level Input ze wzbudzeniem
• Regulator subwoofera (EBC)

Najważniejsze cechy :

- Technologia XTC - (Xtant Cooling - Chłodzenie XTANT) - Praca wentylatora jest stale kontrolowana przez wzmacniacz. Ustawienie wentylacji pozwala na maksymalne odprowadzanie ciepła i chłodzenie podzespołów wzmacniacza. Genialne !!

- Technologia Adaptive Class-D - Patent N°: US06753729 - znacząco poprawia stosunek sygnału do szumów i eliminuje zakłócenia generowane przez wzmacniacze klasy D. Tak, mamy najlepszych inżynierów!

- Techonologia EAF (Efficient Auto Former) - Patent N°: US05598325 - zastosowane transformatory, ze specjalnym rdzeniem magnetycznym pozwalają uzyskać zwiększoną wydajność. Oznacza to więcej mocy !!

- Technologia Smart Engage™ - Patent N°: US06556683 - wzmacniacz włącza się i wyłącza automatycznie po podłączeniu złącza wejścia high level. Przewód Remote nie jest konieczny! Dzięki MTX !!

- Wejście Bi-Level (Bi-Level Input) - wejście High Level i RCA używają tych samych złącz RCA we wzmacniaczu!

- Złącze głośnikowe na kabel 10mm2 - dwa zestawy złączy głośnikowych do podłączenia dwóch subwooferów lub jednego głośnika dwucewkowego. Dwa złącza (+) połączone sa równolegle, tak jak złącza (-). Bardzo użyteczne!

- Złącze zasilające - użyj przewodu o przekroju 50mm2 dla optymalnego zasilenia Twojego wzmaniacza TH800D.

- Regulator subwoofera EBC (External Bass Control) - regulator na 6 metrowym przewodzie pozwala na sterowanie subwooferem z dowolnego miejsca w samochodzie.

Panel sterowania

Gain

C

87.4.19

1

LP Xever

O

成利汇集团

2

Subsonic

C

[Unreadable]

3

Phase

O

■ 6° — 102°

4

Power on

C

6

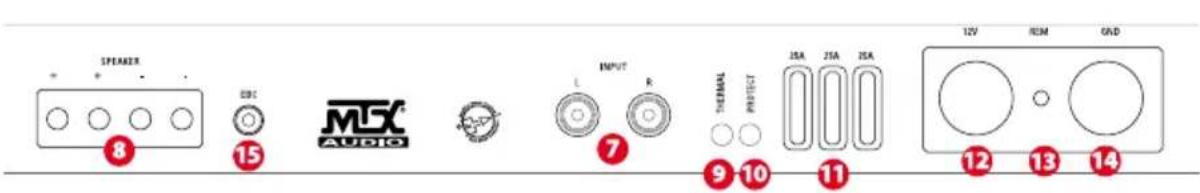

Panel podłączeniowy

SPEAKER 8 CDC 15 MGC AUDIO 7 L R TEMPUL PROTECT 2SA 2SA 2SA 9 10 11 12 V REM ORD 13 14

Panel sterowania :

1 Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej, której używasz. Zakres regulacji : 100mV do 6V.

Regulacja podbicia

1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek zegara)
2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.
3. Powoli zwiększaj podbicie do chwili pojawienia się zakłoceń.
4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.
5. Wzmacniacz został skalibrowany z jednostką sterującą.

Ostrzeżenie: Nigdy nie reguluj podbicia basu bez podłączonego subwoofera. Możesz uszkodzić wzmacniacz!

2 Regulacja filtra dolno-przepustowego - czestotliwość może być regulowana w zakresie od 40Hz do 200Hz.
3 Regulacja filtra Subsonicznego - częstotliwość może być płynnie regulowana w zakresie 20Hz do 50Hz. Filtr Subsoniczny chroni głośnik przed zbyt niskimi czestotliwościami które mogą doprowadzić do jego uszkodzenia. Niezykle przydatna funkcja przy zasilaniu głośników w skrzyniach otwartych.
4 Regulowany przełącznik fazowy - aby idealnie dopasować niskie tony z subwoofera i przednich głośników spróbuj zmienić fazę subwoofera z 0° na 180°. Funkcja ta jest bardzo przydatna w trybie zmostkowanym.
6 Zasilanie: wzmacniacz jest włączony - dioda LED świeci na czerwono.

Panel podłączeniowy :

7 Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki sterującej to 100mV.

Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by wyeliminować możliwość pojawienia się zakłóceń.

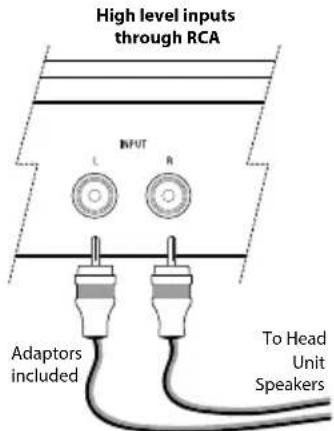

Wejścia High Level :

Wzmacniacze MTX pozwalają podłączyć wyjścia High Level oraz RCA do tego samego wejścia RCA we wzmacniaczu. Użyj dołączonych adapterów aby podłączyć jednostkę sterującą do wzmacniacza.

8 Złącza głośnikowe - podłącz do nich przewody głośnikowe. Zwróć uwagę na prawidłowe podłączenie przewodów głośnikowych jeżeli używasz dwóch subwooferów bądź jednego dwu-cewkowego. Uwaga : Oba przewody (+) podłączone sa równolegle do wzmacniacza. To samo dotyczny obu przewodów (-).
9 Ochrona termiczna: dioda LED świeci na czerwono jeśli temperatura wzmacniacza osiągnie 100°C bądź napięcie spadnie poniżej 9V lub wzrośnie powyżej 16,2V.
10 Zabezpieczenie przed zwarciem: dioda LED świeci na żółto jeżeli nastapi zwarcie przewodów głośnikowych.
11 Bezpieczniki: spalony bezpiecznik zastąp nowym o tej samej wartości. Nigdy nie używaj bezpiecznika o większym na- tężeniu.
12 Złącze zasilania (+12V) - jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej klemy akumulatora. Zwrócić uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania przewodu wraz z kablami sygnałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Prąd płynący przewodem może wywoływać zakłócenia w systemie. Waźne jest również korzystanie z wysokiej jakości przewodów o odpowiednim przekroju. Do zasialania wzmacniacza MTX TH800D zaleca się używanie przewodów o przekroju 50mm2.
13 Remote Terminal – The amplifier can be turned on by applying 12 volts to this terminal. Typically this voltage is supplied by a wire from the source unit marked "remote" or "power antenna".
14 Złącze GND - do prawidłowego podłączenia masy użyj krótkiego przewódu o identycznym przekroju jak przewód zasi- lający. Usuń lakier w miejscu podłączenia masy do elemtu karoserii samochodu aby uzyskać optymalne przewodzenie. Właściwie wykonane uziemienie wływa znacząco na wydajność wzmacniacza.
15 Port sterowania subwooferem EBC (External Bass Control) - regulator sterowania subwooferem może być zainstalowany w dowolnym miejscu w samochodzie. Regulator znajduje się w zestawie.

Rekomendujemy instalacje wzmacniaczy Thunder u autoryzowanego sprzedawcy produktów MTX Audio. Nieprawidłowe podłączenie może spowodować poważne uszkodzenie wzmacniacza, głośnika lub instalacji elektrycznej w samochodzie. Przed uruchomieniem systemu ponownie sprawdź poprawność wszystkich połączeń.

MTX® AUDIO

1. Rozłącz klemy akumulatora.
2. Wybierz miejsce instalacji wzmacniacza. Wybierając miejsce weź pod uwagę prawidłowy obieg powietrza wokół wzmacniacza tak by zapewnić mu optymalne chłodzenie. Upewnij się czy przy podłączaniu nie uszkodzisz przewodów instalacji elektrycznej samochodu, przewodów paliwowych, hamulcowych czy zbiornika paliwa. Zamontuj wzmacniacz MTX THUNDER.
3. Przeciągnij przewód zasilający przez grodź silnika używając specjalnych przepustów. Unikniesz przeciecia izolacji przewodu na ostrych krawędziach. Następnie przeciagnij przewód przez wnętrze samochodu i podłącz do gniazda zasilającego (+) we wzmacniaczu (+BATT).

Uwaga : Upewnij się że używasz przewodów zasilających o odpowiednim przekroju.

1. Zainstaluj oprawkę z bezpiecznikiem w odległości ok. 20 cm od akumulatora. Znacznie zmniejszy to ryzyko uszkodzeń spowodowanych przez spięcie. Nie instaluj bezpiecznika w oprawce przed prawidłowym podłączeniem całej instalacji. Teraz podłącz przewód zasilający (+) do dodatniej klemy akumulatora.
2. Znajdź odpowiednie miejsce do podłączenia masy. Przymocuj przewód do miejsca podłączenia masy a drugi koniec podłącz do terminala GND we wzmacniaczu.
3. Podłącz przewód wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX THUNDER. Jeżeli Twoja jednostka sterująca nie ma dedykowanego wyjścia Remote możesz podłączyć przewód do przewodu sterowania elektryczna anteną.

4. Podłącz przewody RCA do wejścia sygnałowego we wzmacniaczu (RCA Bi-Level Input). Poprowadź przewody sygnało- we zdala od wszystkich przewodów zasilających. Używaj wysokiej jakości ekranowanych przewodów sygnałowych aby uniknąć zakłóceń sygnału.

5. Użyj przewodów sygnałowych RCA: jeśli jednostka sterująca posiada wyjścia RCA podłącz przewody sygnałowe bezpośrednio do wejścia RCA we wzmacniaczu.

6. Użyj przewodów głośnikowych : jeżeli jednostka sterująca nie ma wyjść RCA możesz podłączyc sygnał z wyjścia głośnikowego bezpośrednio do wejścia RCA we wzmacniaczu (za pomocą dołączonego adaptera HL).
7. Podłącz głośnik do wzmacniacza MTX THUNDER używając przewodów o odpowiednim przekroju. Wzmacniacz posiada dwa RÓWNOLEGŁE złącza głośnikowe : dla jednego i dwóch subwooferów.
8. Ponownie sprawdź poprawność podłączenia instalacji. Jeśli wszystko podłączone jest prawidłowo podłącz klemy akumulatora i umieść bezpiecznik w oprawce. Rozpocznij regulacje wzmacniacza.

Uwaga : upewnij się iż podbicie sygnału we wzmacniaczu (Gain) jest ustawione w pozycji minimum przed rozpoczęciem regulacji wzmacniacza.

Rozwiązywanie problemów :

Problem Przyczyna Rozwiązanie

Brak wskazań diody LED Brak napięcia 12V na złączu Remote Podłącz napięcie 12V do terminala
Brak napięcia 12V na złączu zasilającym Podłącz napięcie 12V do terminala
Nieprawidłowo podłączona masa Sprawdz masę
Spalony bezpiecznik	Wymień bezpiecznik
Dioda zasilania świeci, brak sygnału	Wyłączona głośność w jednostce sterującej	Zwiększ głośność w jednostce sterującej
	Nie podłączone przewody głośnikowe	Podłącz przewody głośnikowe
Wyłączone podbicie we wzmacnaiczu	Włącz podbicie we wzmacniaczu (Gain)
Wyłączony procesor dźwięku	Podłącz zasilanie do procesora dźwięku
Spalony głośnik	Wymień głośnik
Sygnał wyjściowy zniekształcony	Poziom głośności jednostki sterującej	Zmniejsz głośność jednostki sterującej
	jest zbyt wysoki
Zbyt duże podbicie sygnału we wzmacniaczu	Zmniejsz podbicie sygnału we wzmacniaczu (Gain)
Odwrócony balans (lewy z prawym)	Zamienione przewody głośnikowe	Wire speakers with correct orientation
Odwrócone wejścia RCA	Podłącz prawidłowo głośniki
	Zamień wtyki RCA
Bass is weak	Głośniki podłączone w przeciwfazie	Podłącz głośnik we właściwej fazie
Nie stosowanie głośników MTX	Kup głośniki MTX !
Spalony bezpiecznik	Nadmierny poziom sygnału wyjściowego	Zmniejsz głośność
Wadliwy wzmacniacz	Skontaktuj się z serwisem
