KÄYTTÖOHJE RT604 MTX Audio

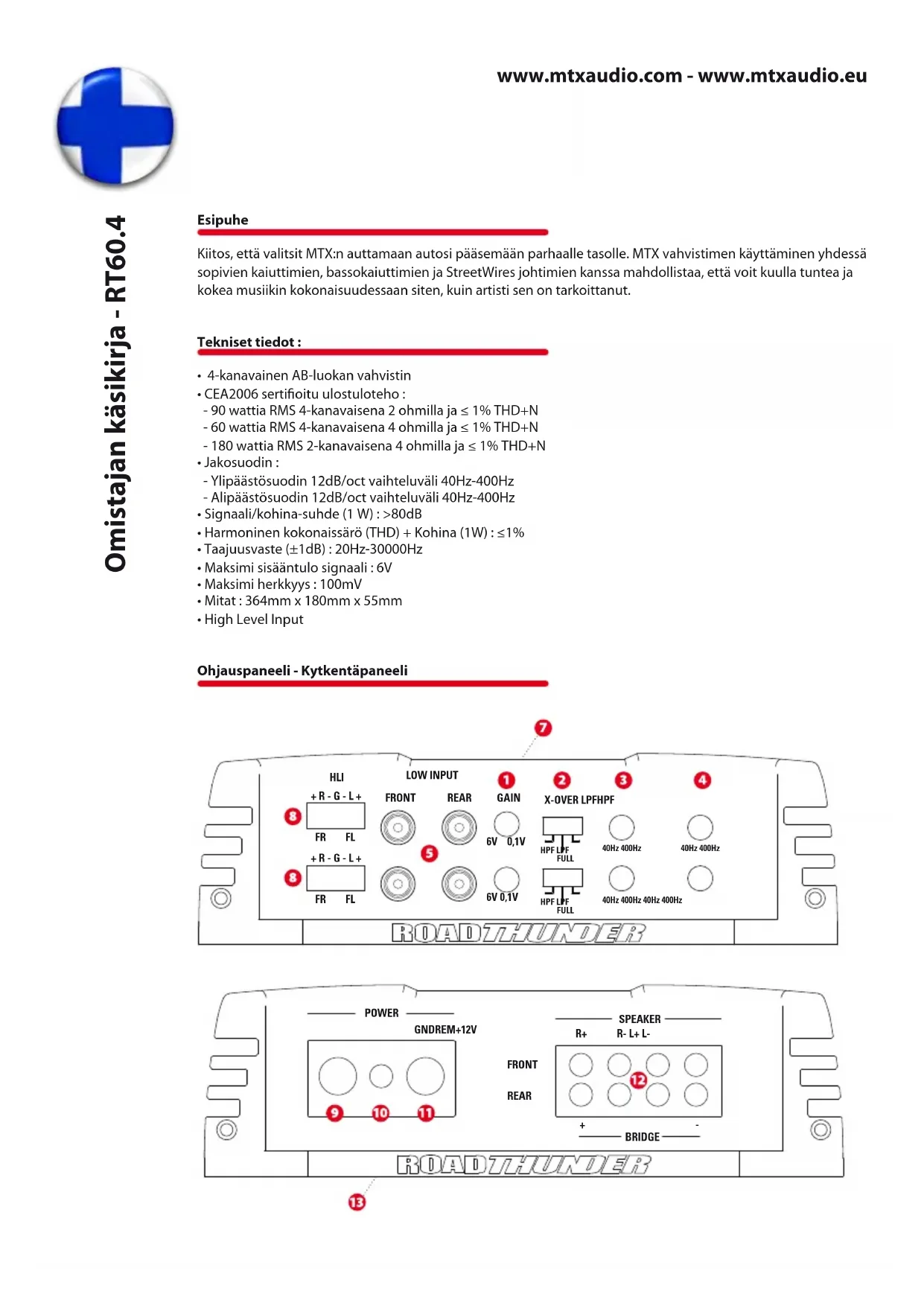

0,1V 6V 0,1V 40Hz 400Hz FULL HPF LPF FULL HPF LPF 40Hz 400Hz 40Hz 400Hz 40Hz 400Hz FR FL + R - G - L + www.mtxaudio.com - www.mtxaudio.eu Esipuhe Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten, kuin artisti sen on tarkoittanut. Tekniset tiedot :

• 4-kanavainen AB-luokan vahvistin

• CEA2006 sertioitu ulostuloteho : - 90 wattia RMS 4-kanavaisena 2 ohmilla ja ≤ 1% THD+N - 60 wattia RMS 4-kanavaisena 4 ohmilla ja ≤ 1% THD+N - 180 wattia RMS 2-kanavaisena 4 ohmilla ja ≤ 1% THD+N

• Jakosuodin : - Ylipäästösuodin 12dB/oct vaihteluväli 40Hz-400Hz - Alipäästösuodin 12dB/oct vaihteluväli 40Hz-400Hz

• Signaali/kohina-suhde (1 W) : >80dB

• Harmoninen kokonaissärö (THD) + Kohina (1W) : ≤1%

• Taajuusvaste (±1dB) : 20Hz-30000Hz

• Maksimi sisääntulo signaali : 6V

• Maksimi herkkyys : 100mV

• Mitat : 364mm x 180mm x 55mm

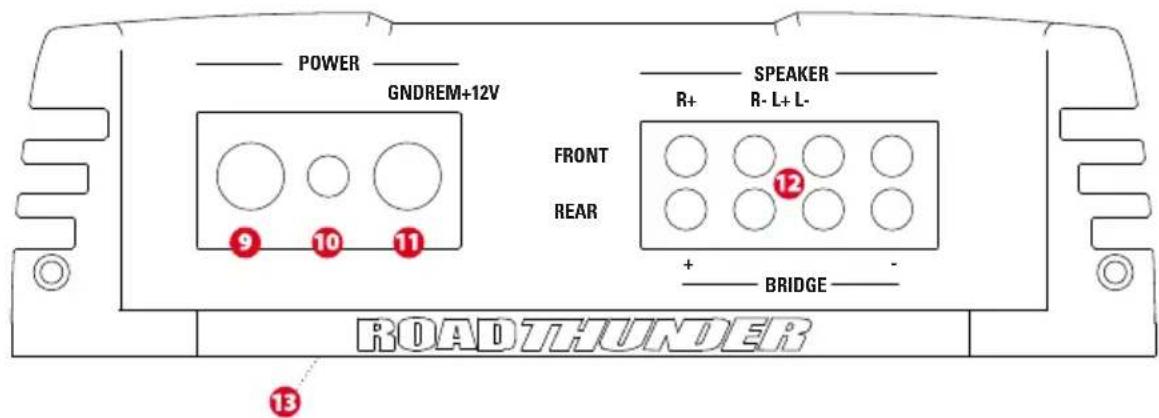

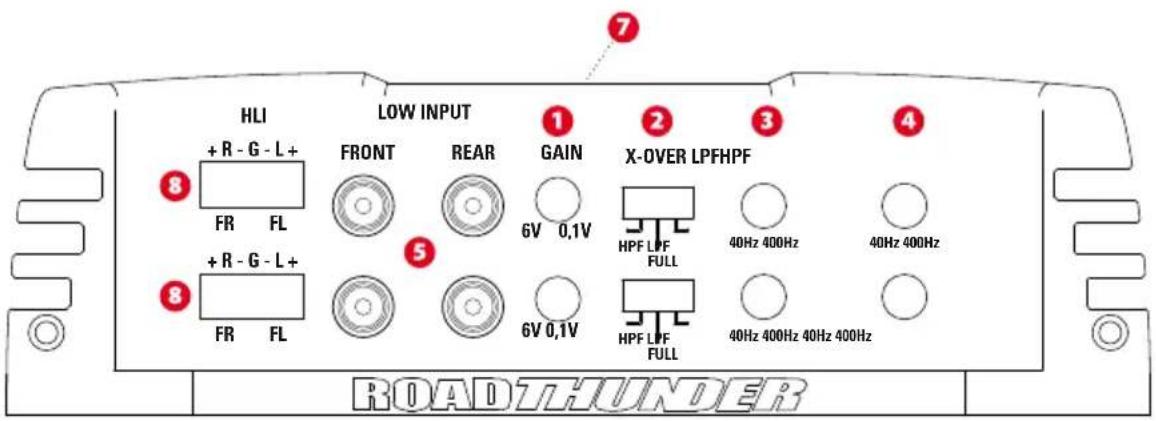

• High Level Input Ohjauspaneeli - Kytkentäpaneeli Omistajan käsikirja - RT60.4Ohjauspaneeli : Gainin tasonsäätö (GAIN) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi oh- jelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä. Gainin asettaminen

1. Käännä Gainin säätö täysin vastapäivään

2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista

3. Säädä Gainia, kunnes kuulet säröä

4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa

5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle

Alipäästö - Ylipäästösuotimen X-over kytkin (X-OVER) :

• LPF-asennossa aktiivinen alipäästösuodin on kytkettynä.

• HPF-asennossa aktiivinen ylipäästösuodin on kytkettynä.

• FULL-asennossa taajuussuodin on pois päältä. Ylipäästösuotimen X-over taajuussäätö (HPF) : Tätä säädintä käytetään valitsemaan haluttu ylipäästösuotimen jakosuodintaajuus. Taajuutta voi säätää välillä 40Hz - 400Hz. Alipäästösuotimen X-over taajuussäätö (LPF) : Tätä säädintä käytetään valitsemaan haluttu alipäästösuotimen jakosuodintaajuus. Taajuutta voi säätää välillä 40Hz - 400Hz. RCA sisäänmenoliittimet (LOW INPUT) : Nämä RCA sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- tai linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten kierrettyjen parikaapelien (kuten StreetWires) käyttö on suositelta- vaa, jotta mahdollisten häiriöiden todennäköisyys pienenee. Virta/häiriösuojaus LED : Punainen LED-valo palaa, kun vahvistin on päällä. Jos vahvistin on oikosulussa tai läm- pösuoja on päällä, LED vilkkuu. Kaiutintasoiset sisäänmenot (HLI) : Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa : kun kaiutinsi- säänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois. (+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaape- leita tai muitaherkkiä laitteita, koska kaapelin suurivirta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erit- täin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 10mm2 virtajohtimen käyttöä MTX RT60.4 vahvistimen kanssa. Herätevirtaliitin (Remote - REM) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypilli- sesti tämä jännite tuodaan soittimen ”remote” tai ”power antenna” merkityiltä johdoilta. Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa. Kaiutin liitännät (SPEAKER) : Kytke kaiuttimesi näihin liittimiin. Varmista, että napaisuudet ovat koko järjestel- mässä oikein päin. Vääränapainen kytkentä voi aiheuttaa bassovastaavuuden menetyksen ja/tai huonon äänen yleislaadun. Siltaus : Kun siltaat vahvistimen, käytä ainoastaan oikeanpuoleista ”+” liitintä ja vasenta ”-” liitintä. VAROITUS : älä siltaa impedanssiltaan alle 4 ohmin vahvistinta Sulakkeet (FUSE) : kun sulake palaa, korvaa su saman kestoisella sulakkeella. Älä koskaan asenna korkeampikes- toista sulaketta ! Huomio : sulakkeet sijaitsevat vahvistimen alla.www.mtxaudio.com - www.mtxaudio.eu Kytkeminen ja asennus MTX suosittelee, että annat uuden RoadTHUNDER vahvistimesi asennuksen valtuutetun jälleenmyyjän tehtäväk- si. Mikä tahansa poikkeama kytkentäsuosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päällekytkemistä.

1. Irroita auton akun maadoituskaapeli (- johto).

2. Määritä MTX vahvistimen asennuspaikka. Huimioi, että vahvistimen jäähdytyselementtien ympärillä tulee olla

riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinnityspaikat ja poraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohto- ja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennäissä on riittävä suojaus, ettei kaapelin

eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus : Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia..

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä si-

nulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irroitettu, äläkä laita sitä paikalleen ennenkuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kykeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metal-

li. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoitusliitäntään (GND).

6. Kytke herätevirtajohto soittimelta MTX vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä “re-

mote” johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna).

7. Signaalitulojen kytkeminen vahvistimeen : On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.

• Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA kaapeleiden kytkemistä vastaa- viin liitäntöihin ohjelmalähteessä ja vahvistimessa.

• Jos soittimessa ei ole RCA-ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level liitäntöihin.

8. Kytke kaiuttimesi MTX vahvistimesi kaiutinliitäntöihin käyttäen oikean vahvuisia johtimia. Vähintään 4 ohmin

kuorma sillattuna vaaditaan maksimitehon saavuttamiseksi.

9. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli

kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala säätämään vah- vistintasi. Huomautus : Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennenkuin aloitat säätämisen. Omistajan käsikirja - RT60.4Vianetsintä Ongelma Syy Ratkaisu Ei LED merkkivaloa Ei +12V jännitettä herätevirran liitännässä Syötä +12V jännite liittimelle Ei +12V jännitettä päävirtaliitännässä Syötä +12V jännite liittimelle Riittämätön maadoitus Varmista maadoitus Palanut sulake Vaihda sulake Jännitteen merkkivalo Soittimen äänenvoimakkuussäätö Lisää äänenvoimakkuutta päällä, ei ääntä pois päältä Kaiutinliitännät tekemättä Tee kaiutinliitännät Gainin säätö pois päältä Lisää Gainin säädön voimakkuutta Signaalin prosessointiyksiköt pois päältä Toimita jännite signaaliprosessoreille Kaikki kaiuttimet rikki Vaihda kaiuttimet Ulostulossa häiriöitä Soittimen äänenvoimakkuussäätö Pienennä soittimen äänenvoimakkuutta säädetty liian lujalle Vahvistimen Gainin tasonsäätö liian korkealla Madalla Gainin tasonsäätöä Kaiuttimien balanssi Vasen ja oikea kaiutin kytketty ristiin Kytke kaiuttimet oikein päin väärinpäin RCA sisäänmenot väärinpäin Vaihda RCA liitimien pistokkeiden paikkoja Bass is weak Kaiuttimet kytketty vääriin vaiheisiin Korjaa kaiutiimien vaihekytkennät MTX bassokaiuttimet ei käytössä Osta MTX bassokaiuttimet Polttaa sulakkeita Liian korkeat toistotehot Vähennä äänenvoimakkuutta Vahvistin viallinen Vie huoltoonGNDREM+12V POWER SPEAKER FRONT FRONT REAR REAR BRIDGE
