Produkttyp	4-Kanal Verstärker Klasse AB
Ausgangsleistung (RMS)	4 x 90 W @ 2 Ω, 4 x 60 W @ 4 Ω, 2 x 180 W gebrückt @ 4 Ω
Frequenzgang	20 Hz - 30.000 Hz (±1 dB)
Signal-Rausch-Verhältnis	> 80 dB (1 Watt)
Verzerrung (THD+N)	≤ 1 % (1 Watt)
Aktivfilter	Hochpass (HPF) und Tiefpass (LPF) 12 dB/Okt, variabel von 40 bis 400 Hz
Eingangsempfindlichkeit (RCA)	100 mV bis 6 V
Hochpegeleingänge	Ja, mit beiliegenden Adaptern
Stromversorgung	12 V DC (Fahrzeugbatterie)
Stromverbrauch	Nicht angegeben
Abmessungen (L x B x H)	364 x 180 x 55 mm
Gewicht	Nicht angegeben
Integrierter Schutz	Thermoschutz und Kurzschlussschutz (rote LED blinkt)
Status-LED	Dauerrot (Betrieb), rot blinkend (Schutz)
Sicherung	Intern, durch Sicherung gleichen Werts ersetzen
Brückenbetrieb	Ja, Mindestimpedanz 4 Ω
Installation	Flache Montage, gute Luftzirkulation, vorher Batterie abklemmen
Wartung	Mit trockenem Tuch reinigen, keine chemischen Produkte verwenden
Marke	MTX Audio
Modell	RT604
Kategorie	Audioverstärker für Auto

Häufig gestellte Fragen - RT604 MTX Audio

Wie stelle ich den Gain (Empfindlichkeit) des Verstärkers ein?

Drehen Sie das GAIN-Potentiometer auf Minimum (gegen den Uhrzeigersinn). Stellen Sie die Lautstärke der Quelle auf 3/4 des Maximums mit einem dynamischen Lied. Erhöhen Sie den Gain, bis Sie Verzerrung hören, dann reduzieren Sie ihn um eine Stufe.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie, ob der REM-Anschluss +12V erhält, ob die +12V-Stromversorgung vorhanden ist, ob die Masse gut ist und ob die Sicherung nicht durchgebrannt ist. Ersetzen Sie gegebenenfalls die Sicherung.

Wie schließe ich Lautsprecher im Brückenbetrieb an?

Verwenden Sie die Klemmen rechts (+) und links (-) (Kanäle 1 und 2 oder 3 und 4). Die Mindestimpedanz im Brückenbetrieb beträgt 4 Ohm. Nicht darunter gehen.

Was bedeutet das Blinken der roten LED?

Die blinkende rote LED zeigt einen Thermoschutz oder einen Kurzschluss an. Schalten Sie den Verstärker aus, lassen Sie ihn abkühlen, überprüfen Sie die Verbindungen und schalten Sie ihn wieder ein.

Wie schließe ich eine Quelle ohne RCA-Ausgänge an?

Verwenden Sie die mitgelieferten Hochpegeladapter. Schließen Sie die Lautsprecherkabel der Quelle an die Adapter an und stecken Sie diese Adapter dann in den HLI-Anschluss des Verstärkers.

Was ist die minimale Lautsprecherimpedanz?

In Stereo: 2 Ohm pro Kanal. Im Brückenbetrieb: 4 Ohm.

Wie stelle ich den Hochpass- oder Tiefpassfilter ein?

Stellen Sie den Schalter auf HPF für Hochpass oder LPF für Tiefpass. Passen Sie die Grenzfrequenz (40 bis 400 Hz) mit dem entsprechenden Potentiometer an. In Position FULL ist kein Filter aktiv.

Kann ich eine Sicherung mit einem anderen Wert verwenden?

Nein, ersetzen Sie die Sicherung immer durch eine mit gleichem Wert. Eine stärkere Sicherung kann den Verstärker beschädigen oder einen Brand verursachen.

Wie bekomme ich eine gute Masseverbindung?

Blankes Metall am Fahrzeugblech (Farbe entfernen) für Metall-auf-Metall-Kontakt. Verwenden Sie eine Schraube und eine Mutter. Die Masse sollte so kurz wie möglich sein und den gleichen Querschnitt wie das Stromkabel haben (10 mm²).

Was tun bei verzerrtem Klang?

Verringern Sie die Lautstärke der Quelle, reduzieren Sie die GAIN-Einstellung am Verstärker. Überprüfen Sie auch, ob die Lautsprecher in Phase sind und die Impedanz korrekt ist.

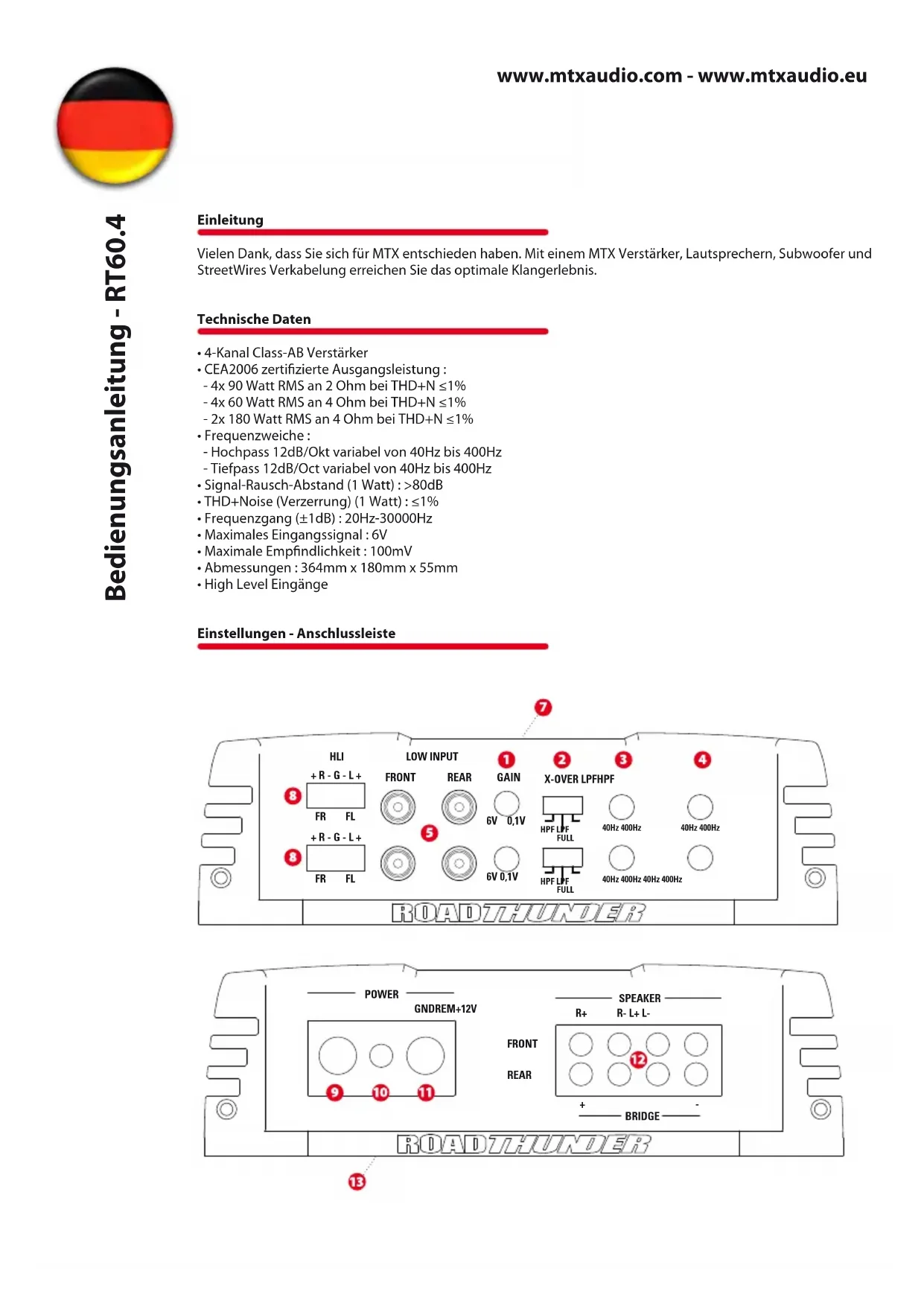

BEDIENUNGSANLEITUNG RT604 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Veränderer, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten

4-Kanal Class-AB Verträker
- CEA2006 zertifizierte Ausgangsleistung :
- 4x 90 Watt RMS an 2 Ohm bei THD+N ≤1%
- 4x 60 Watt RMS an 4 Ohm bei THD+N ≤1%
- 2x 180 Watt RMS an 4 Ohm bei THD+N ≤1%
- Frequenzweiche :
-Hochpass 12dB/Okt variabel von 40Hz bis 400Hz
Tiefpass 12dB/Oct variabel von 40Hz bis 400Hz
- Signal-Rausch-Abstand (1 Watt): >80dB
- THD+Noise (Verzerrung) (1 Watt): ≤1%
- Frequenzgang (±1dB): 20Hz-30000Hz
Maximales Eingangssignal:6V
Maximale Empfindlichkeit: 100mV
Abmessungen: 364mm× 180mm× 55mm
High Level Eingänge

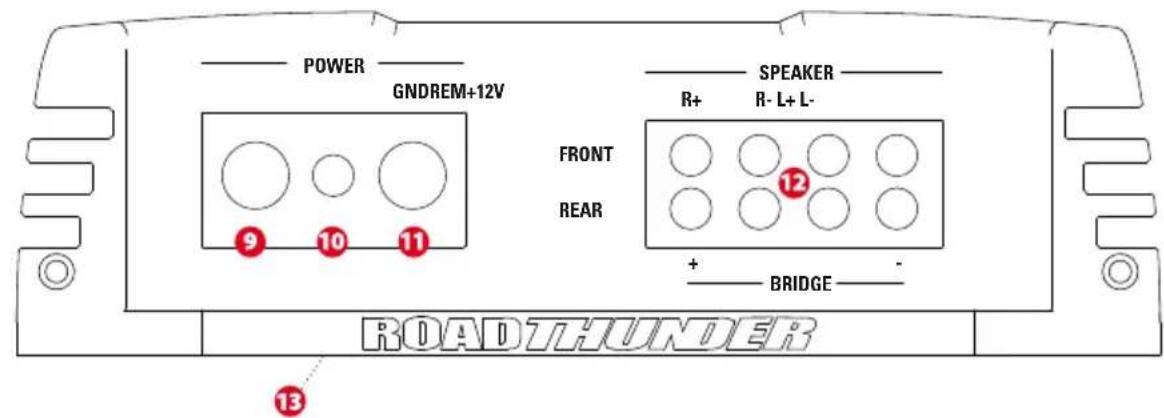

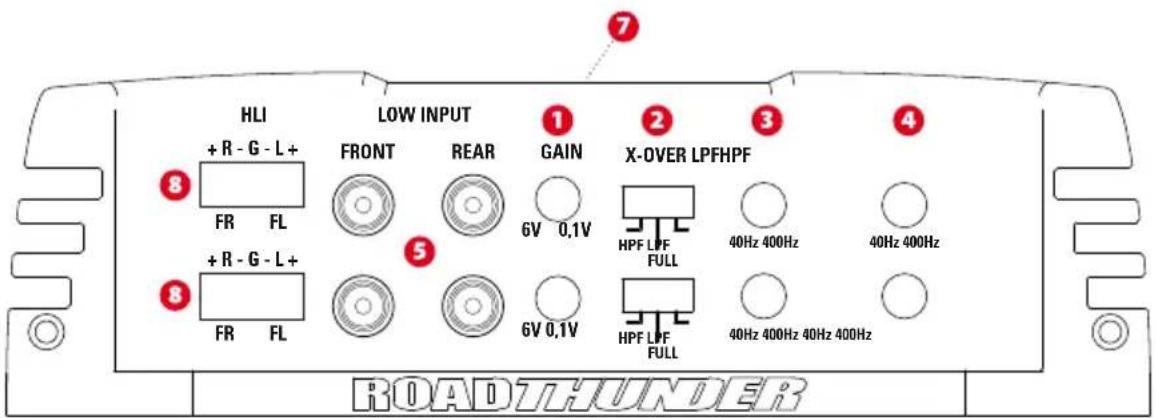

Einstellungen - Anschlussleiste

Einstellungen :

Pegelregler (GAIN): Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers und die Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständerkers auf Null (gegen den Uhrzeugersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränderer ist nun optimal auf Ihr Radio eingestellt.

Tiefpass/HochpassSchalter(X-OVER)

In der "LPF" Position ist die Tiefpass Aktivweiche akitviert. In der "HPF" Position ist die Hochpass Aktivweiche akitvie
In der "FULL" Position ist die Aktivweiche deakitviert.
3 Hochpass Frequenzeinstellung (HPF): Dieser Regler stelt die gewünschte Trennfrequency des Hochpassfilters ein. Die Freqenz ist von 40 Hz bis 400 Hz einstellbar.
Tiefpass Frequenzeinstellung (LPF): Dieser Regler stelt die gewünschte Trennfrequency des Tiefpassfilters ein. Die Frequenz ist von 40Hz bis 400 Hz einstellbar.
5 Cincheingänge (LOW INPUT): These Eingänge sind für Radios vorgesehen, die über Cinchausgänge verfügen. Für einen einwandfrei Betrieb sind mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störge-räuche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit "Twisted Pair" Aufbau (z.B. StreetWires).
Statusanzeige: die LED leuchtet rot wenn der Veränder eingeschaltet ist. Bei Überhitzung oder Kurzschluss blinkt die LED.
8 Hochpegel-Eingänge (HLI): Sollte Ihr Radio nur über Laufsprecherausgänge verfügen, so nutzen Sie diese Ein-gänge. Die Laufsprecherkabel des Radios sollen den direkt mit dem Adapter der Endstufe verbunden werden. Hinweis: Bei Verwendung der Hochpegel-Eingänge muß trotzdem ein Remote-Kabel verwendet werden, um den Verständner ein- und auszuschalten.
(+12V) Stromanschluss: Dies ist der Stromanschluss des Verständerkers. Diese muss – um einen optimalen Betrieb sicherzustellen – direkt mit dem Plussol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlagen. Der besonders starke Stromfluss in thisem Kabel konnte zu Störgeräuchen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RT60.4 Verständeker einen Kabelquerschnitt von 10mm2.
Remote-Anschluss (REM): Liegen hier 12 Volt an, so schaltet der Veränderer ein. Nutzen Sie hier zu den „Remote"Ausgang oder den Ausgang fur die elektrische Antenne des Radios.
1 Masseanschluss (GND): EinGreaterMassepunktist fur die maximaleLeistungdesVerstärkerssehrwichtig.Ein möglichstkurzesKabelmit demgleichenQuerschnitt,der auch fur dasStromkabel verwendet wird,verbinden Siedirekt mit derFahrzeugkarosserie.EntfernSiedan dieserStelleden LackumdasMassekabelmit demblanken Metall zu verbinden.
Lautsprecheranschlüsse (SPEAKER): Schliessen hier ihre(n) Subwoofer an. Achten Sie bei zwei Subwoofern oder Doppelschwingspule auf die Phase. Achtung: Die beiden (+) Anschlüsse sind intern parallel geschalte. Gleiches gilt für die (-) Anschlüsse. Um den Veränder gebrachte zu betrieben verwenden Sie von rechts den Positiv- und von links den Negativ-Anschluss.

Achtung: Brücken Sie den Veränder nicht an einer Impedanz unterhalb von 4 Ohm.

13 Sicherungen (FUSE): Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem hohener Wert.

Achtung : Die Sicherungen befinden sich unter der Endstufe

Bedienungsanleitung - RT60.4

Installation & Befestigung

MTX empfeht den Einbau Ihrer RoadTHUNDER Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeugten Anschlussmöglichkeiten konnen zu ernsthaften Schäden an der Endstufe, den Laufsprechem und/oder der Fahrzeugelektrik führen.itte prufen Sie die Anschlüsse dazu herseignu, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.

2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichen de Luftzufahr am KuhlkoAnrper vorhanden ist, um eine entsprechende Kuhlung des Verstärkers sicherzustellen. Schrauben Sie ihren MTX Verstärker nun fest. Markieren Sie die Einbaulocher des Verstärkers und bohren Sie die Locher. Bevor sie Locher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schadennehmen konnten.

3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschlossen) durch den Innenraum des Fahrzeuges und schlieben Sie diese an das Terminal +12V des Verständers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus-als auch für die Minusleitung.

4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfern ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schlieben Sie nun das positive Stromkabel an das positive Batterieterminal an.

5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfern den Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schlieben Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX Verständerkers.

6. Verbinden Sie ein Remote-Kabel von Ihrrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Soltte Ihr Radio über keinen Remoteausgang verfügen, so konnen Sie auch den Anschluss für die elektrische Antenne verwenden.

7. Signalkabel an den Veränderer anschliessen. Es gibt zwei möglichkeiten, ihren MTX Veränderer mit einem Signal zu versorgen.

8. Um maximale Klangqualität und Leistung zu erreichen, empfehlen wir ein hochwertiges Cinchkabel zur Verbindung zwischen Radio und Versteller.

9. Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so verwenden Sie diese in Verbindung mit den mitgelieferten Lautsprecherterminals der Endstufe. Verwenden Sie den wichtigen Kabelquerschnitt.

10. Verbinden Sie ihre Lautspricher mit den Lautspracherausgaben Ihres MTX Verstärkers und achten Sie auf den richtigen Kabelquerschnitt. Gebrachte Kanäle können mit einer minimalen Impedanz von 4 Ohm betriebenen werden.

11. Prufen Sie nun nochals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schlieben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null stehen (gegen den Uhrzeigersinn).

Problemlösung

PROBLEM

Ursache

Lösung

LED leuchtet nicht Kein +12V Remotesignal SchlieBen Sie die Remoteleitung an (+12V) Kein +12V Stromanschluss SchlieBen Sie +12V an Schlechte Masseverbindung Überprüfen Sie die Masseverbindung Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolauststärke auf Null Erhöhen Sie die Radiolaustärke Laatsprecheranschlüsse fehlen Verbinden Sie die Laatsprecherkabel Pegelregler and Endstufe auf Null Erhöhen Sie den Pegel Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom Laatsprecher defekt Ersetzen Sie die Laatsprecher

Verzerrungen Lautstärke zu hoch Verringern Sie die Lautstärke Pegelregler des Verstärkers zu hoch Verringern Sie den Pegel

Schwacher Bass Laufsprecher außer Phase Verkabeln Sie die Laufsprecher mit der korrekten Phase Keine MTX woofer MTX Subwoofer kaufen

Verbrannte Sicherungen Extreme Ausgangspiegel Verringern Sie die Lautstärke Verträger defekt Bringen Sie den Verträger zum Service
