MANUAL DE USUARIO RT604 MTX Audio

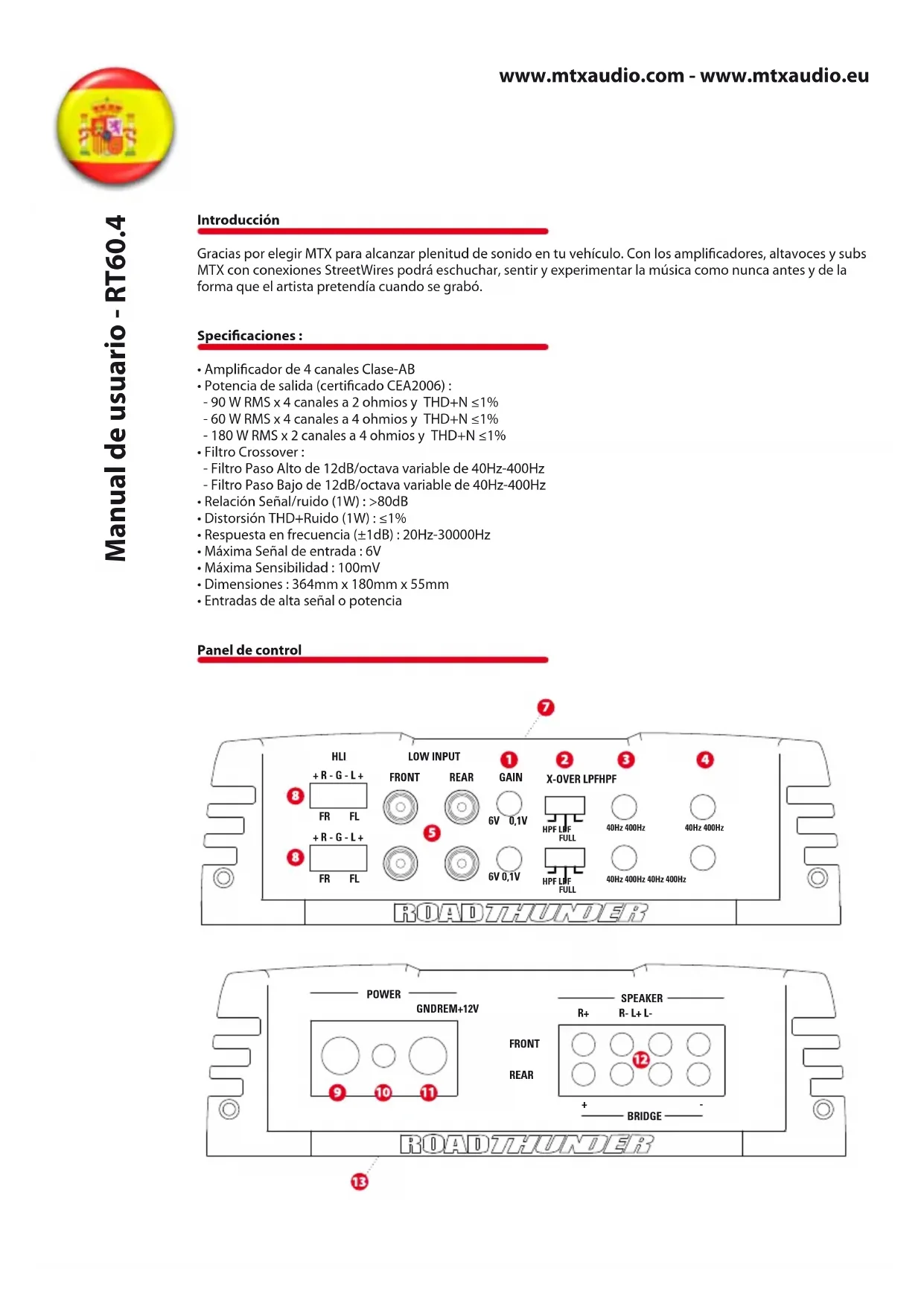

0,1V 6V 0,1V 40Hz 400Hz FULL HPF LPF FULL HPF LPF 40Hz 400Hz 40Hz 400Hz 40Hz 400Hz FR FL + R - G - L + www.mtxaudio.com - www.mtxaudio.eu Introducción Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplicadores, altavoces y subs MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó. Specificaciones :

• Amplicador de 4 canales Clase-AB

• Relación Señal/ruido (1W) : >80dB

• Distorsión THD+Ruido (1W) : ≤1%

• Respuesta en frecuencia (±1dB) : 20Hz-30000Hz

• Máxima Señal de entrada : 6V

• Máxima Sensibilidad : 100mV

• Dimensiones : 364mm x 180mm x 55mm

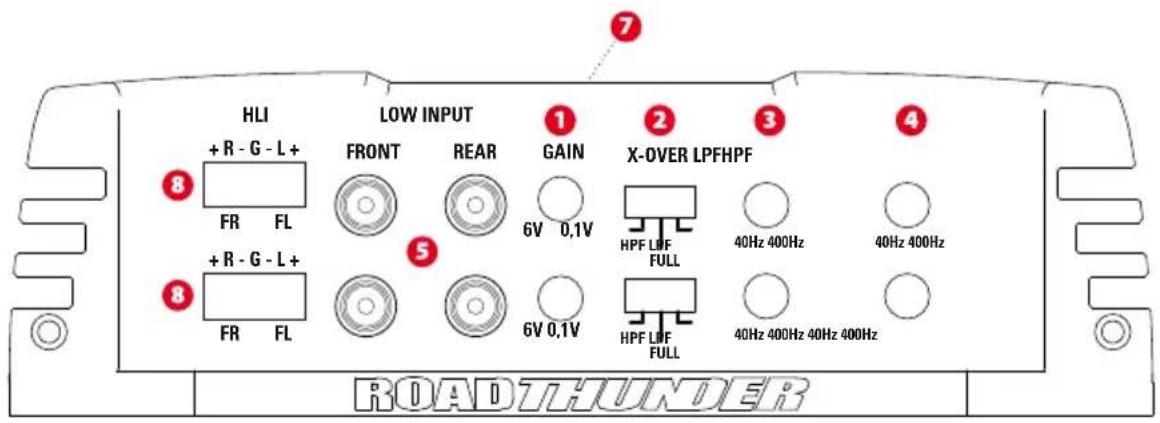

• Entradas de alta señal o potencia Panel de control Manual de usuario - RT60.4Panel de control : Control de ganancia (GAIN) : Este control es usado para parejar la sensibilidad de entrada a una fuente en parti- cular que estes usando. El rango de ganancia varía de 100mV a 6V. Ajuste de ganancia

1. Gira el control de ganancia del amplicador a cero (contrario a las agujas del reloj).

2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.

3. Ajusta subiendo el control de ganancia del amplicador hasta notar distorsión.

4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.

5. El amplicador está ahora calibrado con la salida de la fuente.

Interruptor del ltro Paso-Bajo X-Over (X-OVER) :

• En posición “LPF” se activará el ltro Paso Bajo.

• En posición "HPF" se activará el ltro Paso Alto.

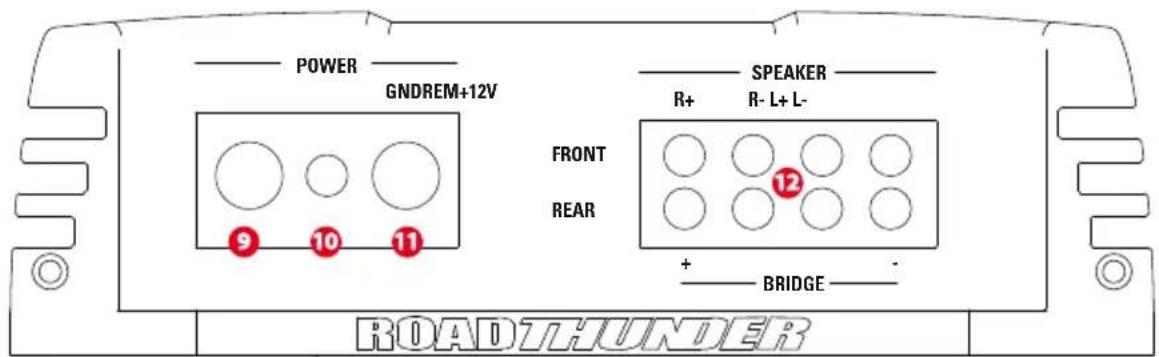

• En posición "Full" desactivará dicho ltro. Control de Frecuencia Paso Alto (HPF) : Use este ajuste para seleccionar la frecuencia de corte del ltro Crossover Paso Alto desde 40Hz a 400Hz. Control de Frecuencia Paso bajo (LPF) : Use este ajuste para seleccionar la frecuencia de corte del ltro Crossover Paso Alto desde 40Hz a 400Hz. Entradas RCA (LOW INPUT) : Estas entradas se usarán cuando la salida del auto-radio disponga de salidas RCA o salidas de línea de voltaje mínimo de 100mV. MTX recomienda solo cables de alta calidad apantallados para reducir la posibilidad de intrusión de ruidos. LED PowerOn/Protection: El LED se iluminará en rojo cuando se encienda la unidad. Cuando este LED parpadee indicará cortocircuito o sobrecarga térmica. Entradas de señal de alta o altavoz (HLI) : Estas entradas se conectarán a las salidas de altavoz del auto-radio mediante cableado directo. Nota: Cuando se utilicen las entradas de alta, se precisará de un cable de remoto para encender y apagar el amplificador. Terminal Power (+12V) : Esta es la entrada principal de alimentación positiva, la cual se debe conectar directa- mente al terminal positivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para evitar la intrusión de ruido. Es muy importante que asegure bien las conexiones para unas máximas prestaciones. MTX recomienda el uso de cable mínimo de 10mm2 para el RT60.4. Terminal Remoto (REM) : Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el autoradio dispone de una salida de remote marcada como “remote” o “power antena”. Terminal de masa (GND) : Se precisa de una buena conexión de masa o negativo para un correcto fucnciona- miento. Utilice el mismo diametro de cable que con el positivo. Conectelo a algún punto del chasis del vehículo, el cual habra lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad. Terminales de altavoz (SPEAKER) : Conecte los altavoces a estos terminales. Es muy importante que la polaridad de los mismos y la de los terminales de conexión para evitar perdida en graves. Modo Puente : Cuando use este modo es muy importante que conecte use solo el terminal positivo de un canal y el negativo del otro. Fusible (FUSE) : Cuando se fundan fusibles reemplacelos por otros del mismo valor de corriente que el reempla- zado, nunca de valores superiores. Precaución : los fusibles están situados bajo el ma’s ampplierwww.mtxaudio.com - www.mtxaudio.eu Instalación y montaje MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplicador RoadTHUNDER. Cualquier variación de las especicaciones recomendadas en la conexión del amplicador podría dañar seria- mente el amplicador, altavoces y/o el sistema eléctrico del vehículo. Por favor verica dos veces las conexiones antes de encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.

2. Determina el lugar de montaje del amplicador MTX. Recuerda que tiene que haber suciente ventilación en

la parte de los disipadores del amplicador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el amplicador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas, cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.

3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para

evitar que el cable se dañe debido a la supercie alada del pasamuros. Pasa el cable al interior del vehículo y co- néctalo al terminal +12V del amplicador. Deja el cable desconectado en la parte de la batería. NOTA : Asegurate de usar la correcta sección de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocir-

cuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto.

Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplicador MTX.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplicador. Si la fuente no

tiene un terminal de remote especíco, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecte los cables de señal al amplicador; Hay dos modos de hacer llegar la señal a su amplicador MTX

como ya se ha visto.

• Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.

• Si el auto-radio no dispone de salidas RCA, use la entrada de alta del amplicador con un cable de la sección adecuada.

8. Conecte los altavoces a su amplicador MTX usando un cableado de la sección correspondiente. Para trabajar

en modo puente no utilice impedancias inferiores a 4 ohmios.

9. Verica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo

es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a ajustar el amplificador. Nota : Asegurate de que la ganancia del amplicador está a cero (totalmente en contra de las manillas de reloj) antes de proceder a los ajustes. Manual de usuario - RT60.4Posibles problemas encontrados Problema Causa Solución Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal Falta de +12V en la conexión de alimentación Suministra +12V al terminal Falta o insuciencia en la conexión a masa Verica la conexión a masa Fusible de alimentación dañado Reemplaza el fusible POWER LED "ON", no salida Volumen de la fuente en o Incrementa el volumen de la fuente Conexión de altavoces no realizada Realiza la conexión de altavoces Control de ganancia del amplicador OFF Sube ganancia Unidades de procesado de señal OFF Suministra potencia al procesador de señal Todos los altavoces dañados Reemplaza los altavoces Distorsión de salida Volumen de la fuente demasiado alto Baja volumen de la fuente Ganancia de amplicador demasiado alta Baja ganacia del amplicador Balance invertido Cableado L y R invertido Cableado de altavoces con correcta orientación Entradas de RCA invertidas Invierte las entradas de RCA El Bajo es debil Polaridad de altavoces invertida Cablea los altavoces con la polaridad correcta MTX woofers no son usados Compra woofers MTX Fusibles dañados Excesivo nivel de salida Baja el volumen Amplicador defectuoso Mándalo al servicio técnicoGNDREM+12V POWER SPEAKER FRONT FRONT REAR REAR BRIDGE
