Tipo de produto	Amplificador 4 canais Classe AB
Potência de saída (RMS)	4 x 90 W a 2 Ω, 4 x 60 W a 4 Ω, 2 x 180 W em ponte a 4 Ω
Resposta em frequência	20 Hz - 30 000 Hz (±1 dB)
Relação sinal/ruído	> 80 dB (1 watt)
Distorção (THD+N)	≤ 1% (1 watt)
Filtros ativos	Passa-alta (HPF) e passa-baixa (LPF) 12 dB/oitava, variáveis de 40 a 400 Hz
Sensibilidade de entrada (RCA)	100 mV a 6 V
Entradas de alto nível	Sim, com adaptadores fornecidos
Alimentação	12 V CC (bateria do veículo)
Consumo elétrico	Não especificado
Dimensões (L x l x A)	364 x 180 x 55 mm
Peso	Não especificado
Proteção integrada	Térmica e curto-circuito (luz vermelha piscando)
Indicador de estado	Vermelha fixa (ligado), vermelha piscando (proteção)
Fusível	Interno, substituir por fusível de mesmo valor
Modo ponte	Sim, impedância mínima 4 Ω
Instalação	Montagem plana, boa circulação de ar, desconectar a bateria antes
Manutenção	Limpar com pano seco, não usar produtos químicos
Marca	MTX Audio
Modelo	RT604
Categoria	Amplificador de áudio para carro

Perguntas frequentes - RT604 MTX Audio

Como ajustar o ganho (sensibilidade) do amplificador?

Gire o potenciômetro GAIN ao mínimo (sentido anti-horário). Coloque o volume da fonte em 3/4 do máximo com uma música dinâmica. Aumente o ganho até ouvir distorção, depois reduza um passo.

O que fazer se o amplificador não ligar?

Verifique se o conector REM recebe +12V, se a alimentação +12V está presente, se a massa está boa e se o fusível não está queimado. Substitua o fusível se necessário.

Como conectar alto-falantes em modo ponte?

Use os terminais direito (+) e esquerdo (-) (canais 1 e 2 ou 3 e 4). A impedância mínima em ponte é de 4 ohms. Não descer abaixo disso.

O que significa a luz vermelha piscando?

A luz vermelha piscando indica proteção térmica ou curto-circuito. Desligue o amplificador, deixe esfriar, verifique as conexões e religue.

Como conectar uma fonte sem saídas RCA?

Use os adaptadores de alto nível fornecidos. Conecte os cabos dos alto-falantes da fonte nos adaptadores e insira esses adaptadores no conector HLI do amplificador.

Qual é a impedância mínima dos alto-falantes?

Em estéreo: 2 ohms por canal. Em modo ponte: 4 ohms.

Como ajustar o filtro passa-alta ou passa-baixa?

Coloque o interruptor em HPF para passa-alta ou LPF para passa-baixa. Ajuste a frequência de corte (40 a 400 Hz) com o potenciômetro correspondente. Na posição FULL, nenhum filtro está ativo.

Posso usar um fusível de valor diferente?

Não, substitua sempre o fusível por um de mesmo valor. Um fusível mais potente pode danificar o amplificador ou causar incêndio.

Como obter uma boa conexão à massa?

Descasque a chapa do veículo (remova a pintura) para contato metal com metal. Use um parafuso e uma porca. A massa deve ser a mais curta possível e de mesma bitola que o cabo de alimentação (10 mm²).

O que fazer em caso de som distorcido?

Abaixe o volume da fonte, reduza o ajuste GAIN no amplificador. Verifique também se os alto-falantes estão em fase e se a impedância está correta.

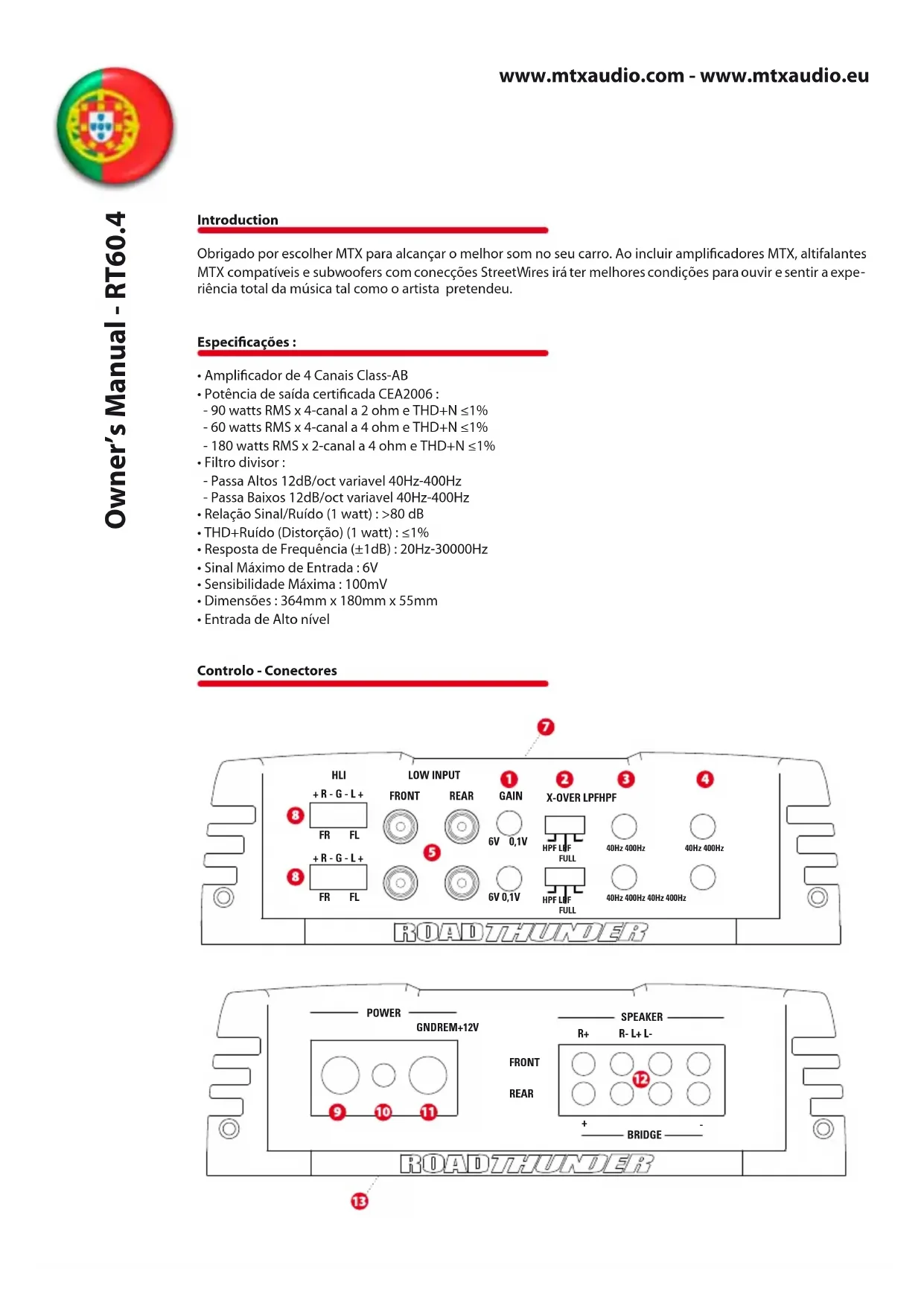

MANUAL DE UTILIZADOR RT604 MTX Audio

Obrigado por escolher MTX para alcancar o melhor som no seu carro. Ao inclui amplificadores MTX, altifalantes MTX compatíveis e subwoofer com conecções StreetWires irá ter melhores condições para ouvir e encontrar a experiencia total da música tal como o artista pretendeu.

Especificações :

• Amplificador de 4 Canais Class-AB

• Potência de saída certificada CEA2006:

• 90 watts RMS x 4-can a 2 ohme THD+N ≤1%

• 60 watts RMS x 4-canal a 4 ohm e THD+N ≤1%

• 180 watts RMS x 2-canal a 4 ohme THD+N ≤1%

• Filtró divisor :

Passa Altos 12dB/ocvariavel 40Hz - 400Hz
Passa Baixos 12dB/oc't variavel 40Hz - 400Hz
- Relação Sinal/Ruindo (1 watt): >80 dB
- THD+Ruido (Distorção) (1 watt):≤1%
- Resposta de Frequência (±1dB): 20Hz-30000Hz
Sinal Maximo de Entrada: 6V
Sensibilidade Maxima: 100mV
Dimensoes : 364mm x 180mm x 55mm
- Entrada de Alto nível

1 Controlo de ganho (GAIN): Este controlo é usado para adaptar a sensibilitadde entrada do amplificador a unidade fonte que está a usar. A gama de operacao varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho ate ao minimo (contra os ponteiros do relógio)
2. Suba o controlo de volume da fonte atéerca de 3/4 do maxiimo.
3. Ajuste para cima o controlo de ganho do amplificador até que ocorrha distorção audível.
4. Ajuste para baixo o controlo de ganho do amplíficator até que a distorção audível desapareça.
5. O amplificador está ahora calibrado para a fazer da unidade fonte.

Comutador de X-Over, Passa baixos, Passa altos (X-OVER):
Na posicao "LPF", o divisor activo passa baixos (LP) está ligado.
Na posicao "HPF", o divisor activo passa altos (HP) está ligado.
Na posicao"FULL", o divisor本次活动 (x-over) está desligado.
3 Contrlo de frequencia do divisor passa altos (HPF): Use para selectionar a frequencia desejada de corte do filtro passa altos. A frequencia é ajustavel entre 40Hz e 400Hz.
4 Controlo de frequência do divisor passa baixos (LPF): Use para selecionar a frequência desejada de corte do filtró passa baixos. A frequência é ajustavel entre 40Hz e 400Hz.
Entradas RCA (LOW INPUT): Estas entradas RCA são usadas com fontes que tem saidas de LINHA (RCA). O[nivel minimo de sinal é de 100mV MTX recomenda o uso de cabos de sinal de alta qualida de par entrada (tal como StreetWires) para reduzir a possibidade de ruido radiadoentar noSYSTEMA.
LED Power On/Proteção : O LED acende encarnado quando o amplificador está ligado. Se o amp estiver em curto circuito ou em proteção térmica, o LED ficará a piscar.
8 Entradas de nivel de altifalante - alto nivel (HLI):Esta entrada permitira que o amplificador opere com as saidas de altifalante de unidades fonte. Os fios de altifalante da unidade fonte devem ser connectados à cablagem fornecida com o amplificador. Nota: quando as entradas de alto nivel(altifalante) foram usadas, um fio de remote deve ser uso para ligar/desliagr o amplificador.
(+12V) Terminal de Alimentação: Esta é a entrada de potência no amplífador e deve se ligada direcionmente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do vecido. Evite que este cabo passae ao lado de cabos RCA, de antenna, ou及其他 equipamento sensivel ja que a elevada currente fluido por este cabo pode induzir ruido para dentro do seu Sistema. É muito importante ter uma conecção de qualida para a maior performance. Recomendamos o uso de cabo de 10mm2 como MTX RT60.4.
10 Terminal remoto (REM): O amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um fio da unidade fonte marcado "remote" ou "electric antenna".
11 Terminal de massa (GND): Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do cabo de alimentação ser uso para conectar o terminal de massa direc tamente ao chassis do veiculo. Deve remove a tinta da superficie, expondo o metal limpo onde fazer a ligação de massa.
Terminais de altifalante (SPEAKER): Conecte os altifalantes a把这些 terminais. Observe a polaridade dos altei-falantes atavés doSYSTEMA. Fase errada pode resultar em perda da resposta de graves e/ou pobre qualida de som em geral. Modelo em ponte: quando pontear o a*, use o terminal positivo direito e o terminal negativo esquerdo somente. Aviso: não coloque em modo ponte com impedência inferior a 4 ohm.
Fusivel (FUSE) : Se um fusivel queimar, substitua com um do mesmo valor. Nunca use um valor maior! Cuidado : fusiveis localizados debaixo do amplificador

Instalacao & Montagem

A MTX recomenda que proceeda a instalacao do seu novo amplificador RoadTHUNDER atraves de um agente autorizzato MTX. Qualquer desvio das especificações de instalacao recomendadas pode causar prejuizo grave ao amplificador, altifalantes e/ouSYSTEMa eletrico do voiculo. Por favor verifique muito bem as conecções antes de ligar osystema.

1. Desconecte o terminal negativo da bateria do vocido.
2. Determine o local de montagem do seu amp MTX. Deve haver sufficiente fluxo de ar peso dissipador, para assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veiculo, assim como tubos de combustivel, de travao etc, está em seguranca e não há qualquer interferencia com a instalacao. Monte o seu amp MTX.
3. Passe um cabo de alimentacao positivo desde a bateria do voculo usando protecao adequado na travessia de chapas. Passe polo interior do voculo ate ao terminal +12V do amp. Por aoro, deixe o cabo desconctado da bateria.

Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

1. Instale um quebra circuitos ou fusivel dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivement o risco de graves problemas. Até que todas as conecções estejam completeness e verificadas, o quebra circuitos deve estar em Off ou o fusivel fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

2. Encontre um bom punto de massa no chassis do veloculo e remove a tinta, deixando o metal à vista no punto de contacto. Aperte o cabo de massa ao punto de contacto pointe connecte o除外 extremo do cabo de massa ao terminal GND do seu amp MTX.

3. Conecte um fio Remote desde a sua unidad fonte até ao terminal do amplificador MTX. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antenna motorizada.

4. Conectando os cabos de sinal ao amplificador: Ha das forma de fornecer sinal ao seu amp MTX.

5. Pra obter maior qualidade, sugerimos que connecte um cabo RCA de alta qualidade entre as correspondentes saidas da unidade fonte e as entradas do amplificador.

6. Se a unidade fonte não tiver saídas RCA, use os terminais de alto nível do amplífador, empregando cabo de altifalante de calibre adequado.

7. Conecte os altifalantes aos terminais de altifalante (alto nível) do seu amp MTX. Para potência Tmaxa, em modo ponte, pode atacar uma energia com minimo de 4 ohm.

8. Faça uma verificação dupla a todos os passos anteriores, em particular as conecções de cabalagem. Se todo estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusíveis e inicie o ajuste do amplificador.

Nota: Certifique-se que o controlo de ganho do amplificador está mesmo no minimum(contra ponteiros do relógio) antes de iniciar o processo de ajustes.

Resolução de problemas

Problema

Causa

Solucao

Sem indentao de LED Sem conecao remota de +12V Ligue +12V ao terminal Sem +12V na conecao de alimentaciono Ligue +12V ao terminal Conecao de massa insufficiente Verifique a conecao de massa Fusivel de alimentacao queimado Substitua fusivel

LED de alimentacao on, Volume on, unidade fonte off Aumento o volume na unidade fonte sem saida Verifique conecoes de altifalantes Faça as conecoes de altifalantes Controlo de ganho do amplificador em off Aumento o ganho Unidade de processamento de sinal em off Aplique alimentacao no processor de sinal Altifalantes queimados Substitua altifalantes

Saia distorcida Volume da unidade fonte demasiado alto Baixe o volume da unidade fonte Ganho do amplificador demasiado alto Baixe o ganho do amplificador

Balanco invertido Altifalantes ligados com L + R trocado Ligue altifalantes com a orientacao correcta Entradas RCA invertidas Inverta as entradas RCA

Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta
Não usingo woofers MTX Adquira woofers MTX

Queimando fusiveis Niveis de saida excessivos Baixe o volume Amplificador com defeito Entregue em assistencia
