Tuotetyyppi	Suljettu aktiivinen litteä bassokotelo
Merkki	MTX Audio
Malli	RTU8P
Kategoria	Bassokotelo
Subwoofer	20 cm (8 tuumaa)
Vahvistintyyppi	Monoblokki AB-luokka
Huipputeho	600 W
RMS-teho	150 W
Alipäästösuodatin	50 - 150 Hz (säädettävä)
Basson korostus	0 - +12 dB 45 Hz:llä
Vaihe	0° tai 180° (säädettävä)
Tuloherkkyys	0,1 - 4 V
Etäsäätö	EBC (mukana) tasonsäätöä varten
Tulot	RCA (pienitaso) ja korkeataso (sovittimet mukana)
Mitat (P x L x K)	345 x 242 x 78 mm
Paino	5 kg
Virtalähde	+12 V ajoneuvon akku (10 mm² kaapeli suositeltu)
Sulake	15 A (korvataan samanarvoisella)
Suojauksen LED	Punainen (palaa lämpösuojauksen aikana)
Käynnistys-LED	Punainen (palaa vahvistimen ollessa päällä)
Puhdistus ja huolto	Pyyhi kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita.
Turvallisuus	Irrota akku ennen asennusta. Käytä sopivaa sulaketta. Älä vie virtakaapeleita audiolaitteiden kaapeleiden läheltä.
Asennus	Suosittelemme ammattiasentajaa. Jätä ilmaa jäähdytystä varten.

Usein kysytyt kysymykset - RTU8P MTX Audio

Miten RTU8P-bassokotelo kytketään?

Kytkeäksesi kotelon, aloita irrottamalla akku. Liitä virtakaapeli (+12V) akkuun 15A sulakkeen kautta alle 20 cm etäisyydellä. Liitä maa (GND) puhtaaseen maadoituspisteeseen korissa. Jos käytät lähteen RCA-lähtöjä, liitä RCA-kaapelit INPUT-tuloihin. Jos lähteessäsi ei ole RCA-lähtöjä, käytä mukana tulleita korkeatason sovittimia ja liitä ne kaiutinkaapeleihin. Kauko-ohjaus (REM) on automaattinen, jos käytät korkeatason tuloja; muussa tapauksessa liitä lähteen kauko-ohjausjohto. Lopuksi kytke akku takaisin ja käynnistä järjestelmä.

Miten vahvistusta (herkkyyttä) säädetään?

Säädä vahvistusta kiertämällä Gain-potentiometriä minimiin (vastapäivään). Soita dynaamista kappaletta lähteen äänenvoimakkuudella 3/4 maksimista. Lisää vahvistusta hitaasti, kunnes kuulet säröä, ja vähennä sitten hieman. Vahvistus ei ole äänenvoimakkuus, se kohdistaa vahvistimen herkkyyden lähteen kanssa.

Mitä tehdä, jos suojauksen LED (Protect) syttyy?

Jos Protect-LED palaa punaisena, vahvistin on lämpösuojauksessa (liian kuuma). Anna kotelon jäähtyä. Tarkista, että ilma kiertää vapaasti vahvistimen ympärillä. Jos ongelma jatkuu, tarkista kaiutinliitännät ja impedanssi.

Mitä virtakaapelia käyttää?

Käytä 10 mm² 100% kuparikaapelia virtalähteelle (+12V) ja maalle. Varmista, että virtakaapeli ei kulje alle 15 cm etäisyydellä audiokaapeleista tai ajoneuvon sähköjärjestelmästä häiriöiden välttämiseksi.

Miten korkeatason tuloja käytetään?

Jos lähteessäsi ei ole RCA-lähtöjä, käytä mukana toimitettuja High Level Input -sovittimia. Liitä lähteen kaiutinkaapelit sovittimiin, ja kytke sovittimet kotelon "High Level Input" -liittimeen. Kauko-ohjaus on automaattinen tässä tilassa.

Miten vaihe säädetään?

Vaiheen säädössä (Phase) on kaksi asentoa: 0° tai 180°. Kokeile molempia asentoja istuen ajoneuvon etuosassa ja pidä se, joka antaa eniten bassoa. Tämä optimoi kotelon ja etukaiuttimien yhteensopivuuden.

Miten EBC-säädintä käytetään?

EBC (External Bass Control) -säädin on kotelon mukana toimitettu kaukosäädin. Liitä se EBC-porttiin. Sen avulla voit säätää subwooferin tasoa etuistuimilta, ilman että tarvitsee mennä kotelon luokse.

Miten alipäästösuodatin säädetään?

Alipäästösuodatin (LP X-over) on säädettävissä 50 Hz - 150 Hz. Kierrä potentiometriä valitaksesi rajataajuus. Hyvä aloituspiste on kello 12 asennossa (noin 100 Hz). Säädä etukaiuttimiesi mukaan saumattoman siirtymän saavuttamiseksi.

Minkä tyyppistä sulaketta käyttää?

Käytä 15 A standardityyppistä sulaketta (terä, ATO/ATC). Älä koskaan käytä suurempiarvoista sulaketta, koska se voi vahingoittaa vahvistinta. Vaihda se aina uuteen samanarvoiseen sulakkeeseen.

Miten kotelo puhdistetaan?

Puhdista kotelo kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita tai liuottimia. Vältä liittimien kastumista. Tarvittaessa voit pölyttää subwooferin suojuksen pehmeällä harjalla.

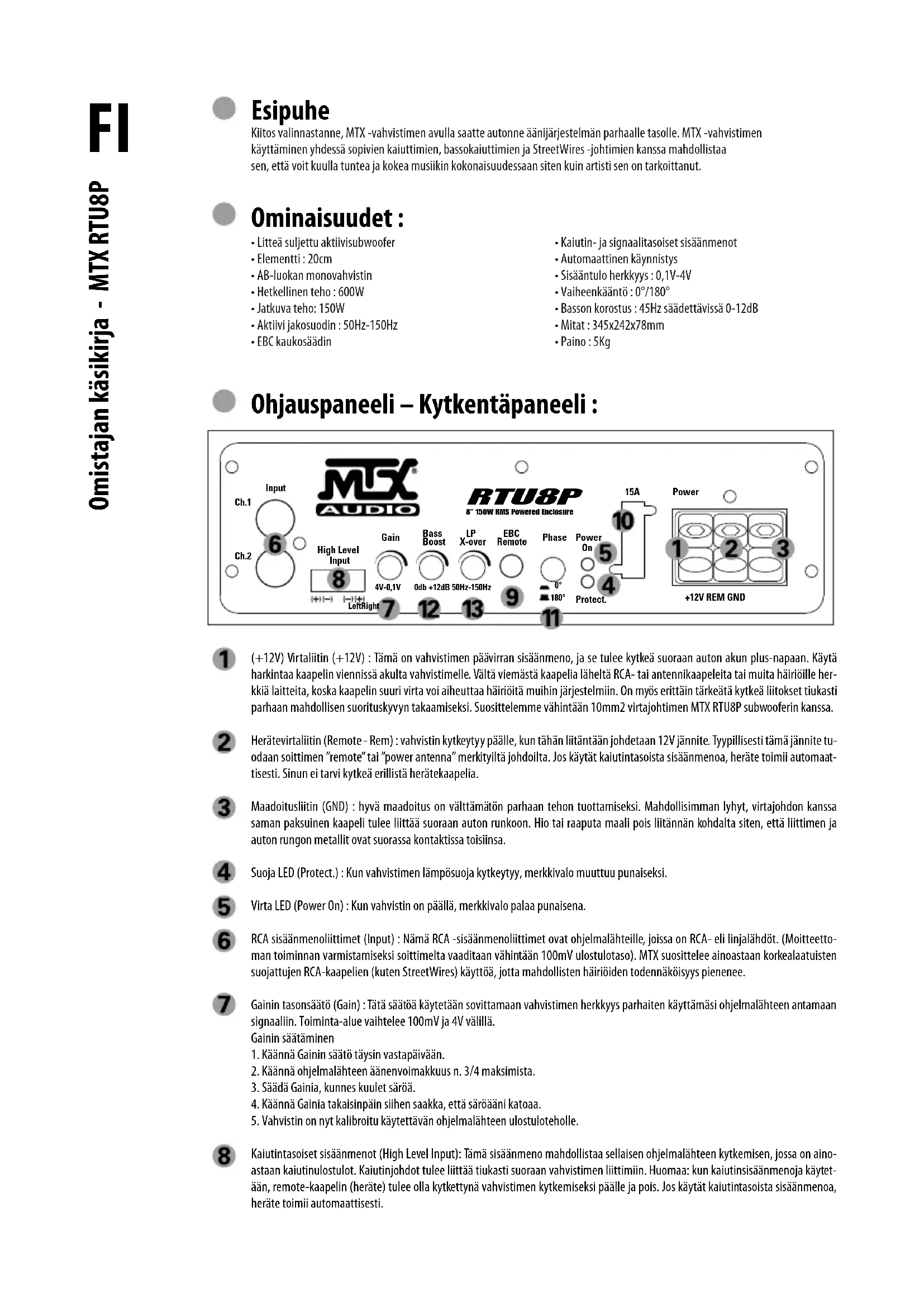

KÄYTTÖOHJE RTU8P MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet :

• Litteä suljettu aktiivisubwoofer
• Elementti : 20cm
  • AB-luokan monovahvistin
  • Hetkellinen teho : 600W
  • Jatkuva teho: 150W

• Aktiivi jakosuodin : 50Hz-150Hz
  • EBC kaukosäädin

• Kaiutin- ja signaalitasoiset sisäänmenot
  • Automaattinen käynnistys
  • Sisääntulo herkkyys : 0,1V-4V
  • Vaiheenkääntö : 0°/180°
  • Basson korostus : 45Hz säädettävissä 0-12dB

• Mitat : 345x242x78mm
  • Paino : 5Kg

- Ohjauspaneeli – Kytkentäpaneeli :

MTX® AUDIO RTU8P 6" 150W RMS Powered Enclosure High Level Input Gain Bass Boost LP X-over EBC Remote Phase Power On 15A 10 Power LeftRight 4V-0.1V 0db +12dB 50Hz-150Hz 0° 180° Protect. 4 +12V REM GND

(+12V) Virtaliitin (+12V) : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkiä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 10mm2 virtajohtimen MTX RTU8P subwooferin kanssa.
2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta. Jos käytät kaiutintasoista sisäänmenoa, heräte toimii automaattisesti. Sinun ei tarvi kytkeä erillistä herätekaapelia.
3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.
4 Suoja LED (Protect.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.
5 Virta LED (Power On) : Kun vahvistin on päällä, merkkivalo palaa punaisena.
6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.
7 Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 4V välillä.
Gainin säätäminen
1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois. Jos käytät kaiutintasoista sisäänmenoa, heräte toimii automaattisesti.

Kaukosäädinliitäntä (EBC Remote Control): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

15A sulake (15A) : Jos sulake rikkoontuu, korvaa se samankokoisella kuin alkuperäinen. Älä koskaan käytä suurempaa.

Vaiheenkääntö (Phase) : Kaksivaihtoehtoa 0° tai 180°. Kokeile molempia ja käytä sitä joka antaa enemmän bassoa kuuntelupaikalle.

Bassokorostus (Bass Boost) : Mahdollistaa basson tason korostuksen @ 45Hz välillä 0 – 12dB. Käytä maltillisesti...

Alipäästösuodin (LP X-over) : Käytetään alipäästötaajuuden(LP) valintaan. Jakotaajuus on valittaviss välillä 50Hz – 150Hz.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTU8P asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentäsuosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimille, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).

2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reijät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).

6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote" -johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).

7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.

- Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.

- Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.

1. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
